AutoCAD Mechanical对称线怎么用
利用AutoCAD Mechanical对称线可以绘制围绕中心线自动镜像的直线,比如下图: 正常情况下我们可以绘制一边然后镜像另一边,使用AutoCAD Mechanical对称线就可以实现实时镜像。 点击绘图对称线; 指定对称图形的对称中心线第一点; 指定第二点; 指定图形起点,比如下图; 直到把图形绘制完成,过程都是实时镜像另一边; 最终如图。...
周站长- 0
- 0
- 383
-
CAD Menchanical机械版圆心标记提示无效怎么解决
今天周站长CAD图书群里一用户问,周站长,为什么CAD机械版使用圆心标记提示_dimcenter DIMCEN = 0.0,不画中心十字。*无效*,如图。 这种情况主要是点击这个出现。 怎么解决? 输入快捷键D回车。 点击AM_GB,点击修改。 点击符号和箭头,把圆心标记改成标记,大小2.5,确定。 再次标记即可。...
周站长- 0
- 0
- 836
-
AutoCAD Mechanical图框怎么在左上角添加一个反转图样代号
正常情况下我没用AutoCAD Mechanical插入图框图样代号在右下角,如图: 有时候为了装订后方便查询,我们会在左上角添加一个文字反转图样代号,如图。 怎么做的? 输入OP回车; 选择AM:标准,GB中双击工程图; 点击反转图样代号; 勾上插入反转的图样代号栏,确定; 确定,确定,再插入图框即可。...
周站长- 0
- 0
- 706
-
CAD mechanical 机械版怎么调出工具栏?
今天一位用户问我周站长,CAD mechanical机械版怎么调出工具栏啊,因为他在设置经典界面,发现工具,选项板里面没有工具栏。 这里周站长分享一个方法。 输入-toolbar命令按空格键确认。 然后输入工具栏名称,比如绘制。 注:经典界面默认有7个工具栏,分别是:绘制,修改,图层,特性,样式,标注,绘图次序。 点击显示。 即可调出绘制工具栏,其他几个同样方法调出。 调出任一工具栏后也可在工具栏…...
周站长- 0
- 1
- 1.3k
-
AutoCAD Mechanical配合列表怎么用
有时候我们需要将图中所有配合生成表格,一个一个编辑太麻烦,只需要利用机械版配合列表即可,这个命令也非常简单,如图。 首先我们需要将轴孔尺寸标注好,并标注好配合; (以下图某轴为例,很丑,随便画的) 点击注释选项卡,配合列表; 点击新建; 指定插入点; 如图: 如果我们更新尺寸后; 他会提示我们是否更新配合列表,点击是即可; 然后这个表格就会自动更新; 如果你想手动更新,也比较简单,双击这个表格即可…...
周站长- 0
- 0
- 136
-
AutoCAD Mechanical过角点的十字中心线怎么用
前面我们分享了过平板的十字中心线,他可以在平板角点处同时放置孔,但孔离平板两条边的距离都一样,今天分享的过角点的十字中心线,可以单独设置孔离两边的距离。 如图: 执行过角点的十字中心线; 选择第一条轮廓线; 选择第二天轮廓线; 输入第一个轮廓线到十字中心线的距离; 输入第二个轮廓线到十字中心线的距离; 输入孔的直径回车; 注:这里根据需要也可选择标准零件或没有孔,前面过平板的十字中心线介绍过,这里…...
周站长- 0
- 0
- 183
-
AutoCAD Mechanical局部剖切线和锯齿线怎么用
有时候为了表达某个零件的局部细节或者将图形打断,达到图纸美观,我们经常需要用到CAD机械版里的剖切线和锯齿线,这两个命令也比较简单,今天我们来看看如图使用,如下图。 首先我们来看下局部剖视图如何绘制; 点击绘图,局部剖切线; 选择剖切起点; 通过指定下一点,下一点,把需要剖切的部分包围; 直到最后一点单击后空格; 通过BH空格进行填充; 拾取填充内部点单击; 最终如图: 再来看下断面图怎么绘制; …...
周站长- 0
- 0
- 1.5k
-
AutoCAD Mechanical带角度的十字中心线怎么用
以上图为例,讲解AutoCAD Mechanical带角度的十字中心线怎么用,下面我们来看看上图中的孔及一些中心线如何快速画出。 步骤: 点击带角度的十字中心线; 提示指定中心,就是圆弧的圆心; 提示指定直径,也就是图中直径120,180的圆,可以一次性输入2个,格式120/180; 提示指定孔的直径,输入5即可; 提示定义角度,输入45/90/135回车; 即可绘制完成。...
周站长- 0
- 0
- 238
-
初识AutoCAD Mechanical工具集库
AutoCAD Mechanical机械版之所以非常适合机械设计人员使用,是因为工具栏库涵盖了大部分标准件库,使用起来非常方便,下面以画一个普通六角螺母的俯视图为例。 点击工具集库; 弹出工具集库,点击标准件中的GB; 点击紧固件; 点击螺母; 点击六角螺母; 点击GB/T 6170-2000(普通螺纹),俯视; 指定插入点; 提示指定旋转角度,如果不需要旋转,直接按空格; 选择公称直径,点击完成…...
周站长- 0
- 0
- 352
-
利用AutoCAD Mechanical孔特征图表生成坐标列表和孔表以及导出excel
当一个工件中有很多孔时,如果一个一个标注找坐标非常麻烦,这时我们就可以利用孔特征图表功能,他可以在工件中创建孔的坐标标注、标注这些孔的尺寸并为该工件生成孔特征图表和孔表。 如下图: 下面我们来看下具体操作步骤: OP回车打开选项对话框; 选择AM:标准,GB,双击孔特征图表; 将孔表选中; 单击列特性; 将description和standard这个勾去掉; 执行孔特征图表命令; 提示指定原点,也…...
周站长- 0
- 0
- 1k
-
利用AutoCAD Mechanical快速绘制剖切线和剖面符号
如上图,这个剖切线和剖面符号怎么画?CAD机械版里绘制起来特别方便,下面我们看下具体步骤: 执行剖切线命令; 方法1:功能区:常用,局部,剖切线; 方法2:菜单栏:绘制,剖切线; 提示指定点,我们输入V打开可见性,设置箭头,直线、名称、平面名称显示与否; 注:箭头,直线、名称、平面名称含义如图。 我们可以通过切换来开关箭头,直线、名称、平面名称显示与否; 同理将直线的可见性改成无; 名称的可见性打…...
周站长- 0
- 0
- 9.8k
-

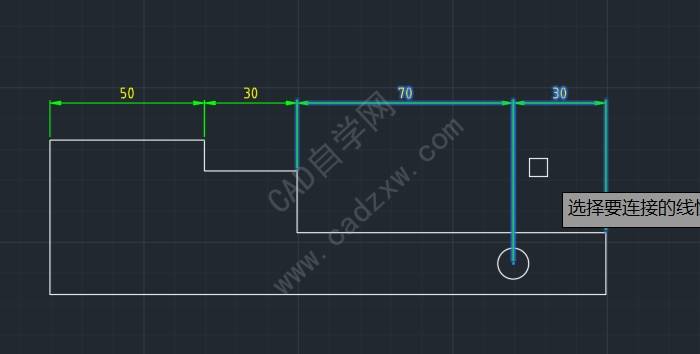

为什么修改标注样式全局特征比例CAD机械版增强标注比例不变?
今天有位用户问我,周站长,为什么我修改的当前标注样式全局特征比例,然后用CAD机械版增强标注,标注文字还是很小,怎么回事? 上面改了这个标注特征全局比例,比如点击这个水平标注。 标注文字仍然很小。 这主要是CAD机械版增强标注用的是注释性,我们如果使用增强标注就不需要修改标注特征全局比例,只需要更改下注释性比例即可。 标注前选择下注释性比例。 再进行增强标注如图。 完,希望对你有帮助,学AutoC…...
周站长- 0
- 0
- 345
-
利用AutoCAD Mechanical新建视图功能插入视图快速绘制三视图
AutoCAD Mechanical机械版在画三视图的时候有很多非常实用的功能,比如新建视图。如下图,前视图中我们通过工具集插入的沉头孔,沉头孔在俯视图的的表达方式我们就没必要再画了,可以直接新建视图。 具体操作方法: 选中主视图中的沉头孔右键,选择新建视图,俯视视图; 指定插入点; 指定旋转角度,直接默认0,按回车; 这样就可以自动生成沉头孔的俯视图; 默认沉头孔俯视图包含了中心线,如果不需要,…...
周站长- 0
- 0
- 596
-

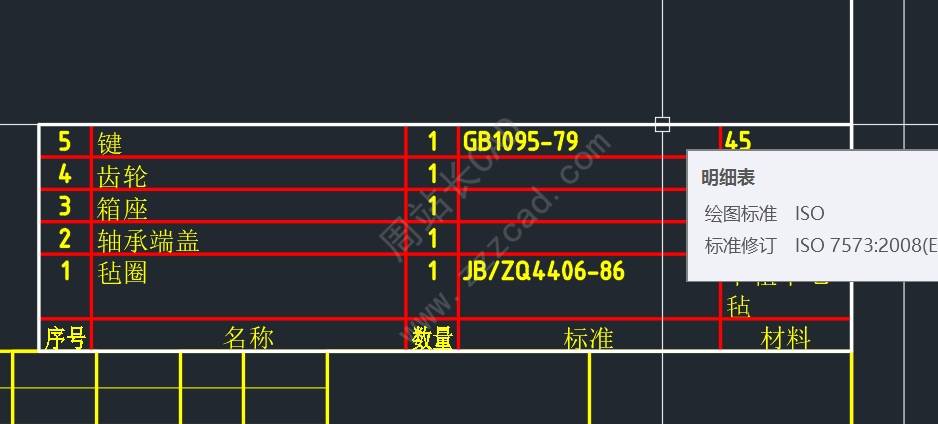

AutoCAD Mechanical明细表怎么导出excel
前两天分享了如何制作明细表,然后有粉丝问,怎么把这个明细表导出成Excel? 如果你的明细表是真表格直接选中右键输出即可(以前分享过方法:点击查看); 如果你的明细表是线条表格,我们需要借助一些插件转表格或者直接导出excel(以前分享过方法:点击查看); 当然了,上面都是比较中规中矩的方法,如果你的明细表是cad mechanical制作的,我们只需要双击明细表; 点击输出; 选择保存文件类型,…...
周站长- 0
- 0
- 450
-
AutoCAD Mechanical对称直线之间的中心线怎么用
这个命令在高版本通用版CAD也是有的,快捷键是CL,今天我们来看下AutoCAD Mechanical对称直线之间的中心线的具体应用,以下图为例: 点击绘图功能区对称直线之间的中心线命令; 提示选择第一条轮廓线; 注:中心线的长度取决于第一条轮廓线。 选择第二条轮廓线; 绘制完成; 如果第一条和第二条顺序对换,结果如图。 注:也可以利用这个绘制角平分线,非常方便。 完,感谢阅读。...
周站长- 0
- 0
- 815
-
AutoCAD Mechanical机械版怎么切换为通用版
安装了AutoCAD Mechanical版本CAD后,如果想切换为通用版只需要一个操作即可,比如下图打开AutoCAD Mechanical软件,默认是机械版; 那如何切换为通用版本? 输入快捷键OP回车; 打开选项对话框,点击配置,选择VANILLA,点击置为当前; 然后确定就可以切换为通用版了。 这种方法只是临时的,如果需要切换为机械版只需选择ACADMPP配置置为当前即可,此方法也适用Au…...
周站长- 0
- 0
- 1.4k
-
打开AutoCAD Mechanical变成普通版了怎么办
前面我们分享了软件内如何切换CAD机械版和通用版,今天一位用户问,周站长我打开AutoCAD Mechanical变成普通版了,OP快捷键,选项配置里也切换了机械版,但还是通用版怎么办? 解决方法: 单击WIN图标,点击所有应用; 找到AutoCAD Mechanical,点击将设置重置为默认值; 点击重置自定义设置; 确定; 打开软件如图。...
周站长- 0
- 0
- 1.4k
-
AutoCAD Mechanical焊接符号和焊接表示法怎么用
如果你需要对某个零件进行焊接标注,在通用版CAD中就相对麻烦了,这里给大家介绍下机械版CAD中的焊接符号和焊接表示法标注怎么用? 以下图为例: 点击注释,符号,焊接符号; 选择装入对象; 指定起点; 指定下一点; 再次提示指定下一点,直接回车; 按要求进行设置后,点击确定; 接着标注焊接表示法; 点击注释,符号,焊接表示法; 选择角焊缝; 输入焊缝宽度回车; 指定插入点; 指定方向,单击; 同理标…...
周站长- 0
- 0
- 7.3k
-
如何更改AutoCAD Mechanical装配图引出序号样式
前面我们介绍了如何对装配图进行标注零件参照、引出序号标注以及生成明细表,今天我们来看下看下如何修改引出标注的样式; 比如前面的这个引出标注: 假如我需要更改某个引出标注的引出序号类型,改成如图所示; 只需要双击引出标注; 只需要更改一下引出序号类型为线型,确定即可; 如果我们需要批量修改引出序号样式,只需要点击设置; 修改下引出序号类型和文字的颜色,点击确定; 这样就可以全部改过来。 注:也可以通…...
周站长- 0
- 0
- 654
-
AutoCAD mechanical图框标题栏文字乱码怎么办?
今天用CAD mechanical插入图框之后,发现图框标题栏文字乱码,显示问号,怎么办? 选择标题栏右键,选择块编辑器; 选择问号,按ctrl+1,看下问号所用的文字样式名称; 点击关闭块编辑器,选择将更改保存到; 输入快捷键St打开文字样式; 找到ACGBTS文字样式; 勾选使用大字体,将SHX字体和大字体改成如图所示; 注:也不是一定要用我选择的字体,大家根据自己的来。 完美解决。...
周站长- 0
- 0
- 748
