AutoCAD Mechanical过角点的十字中心线怎么用

前面我们分享了过平板的十字中心线，他可以在平板角点处同时放置孔，但孔离平板两条边的距离都一样，今天分享的过角点的十字中心线，可以单独设置孔离两边的距离。

如图：

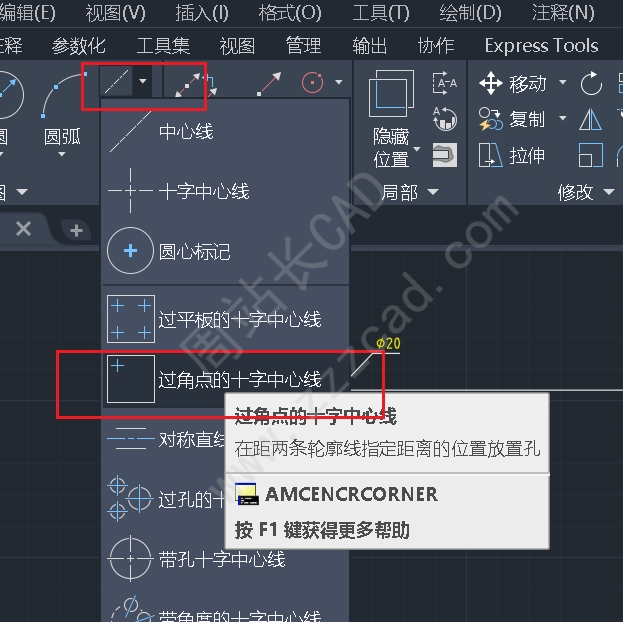

执行过角点的十字中心线；

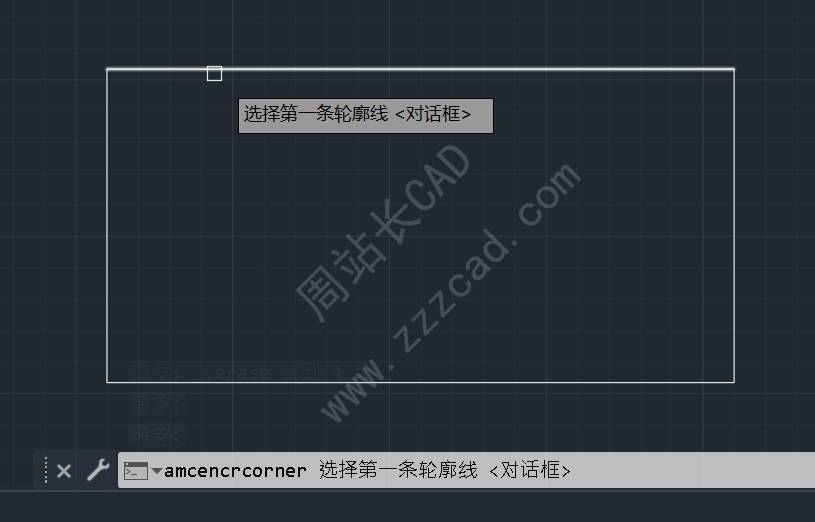

选择第一条轮廓线；

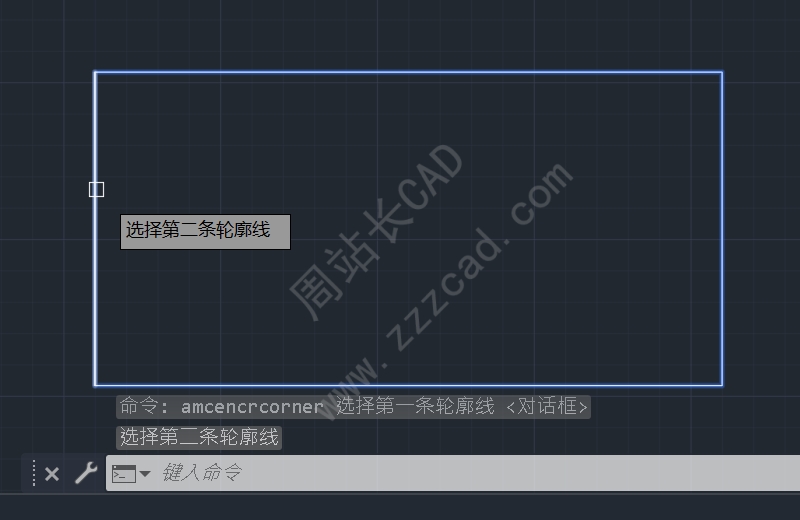

选择第二天轮廓线；

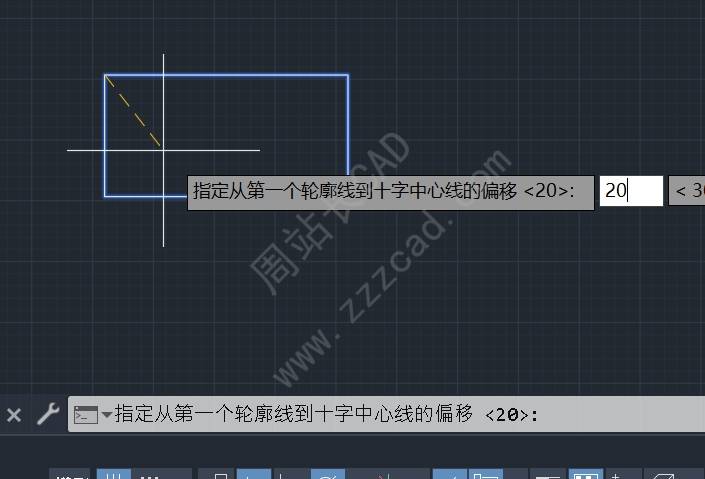

输入第一个轮廓线到十字中心线的距离；

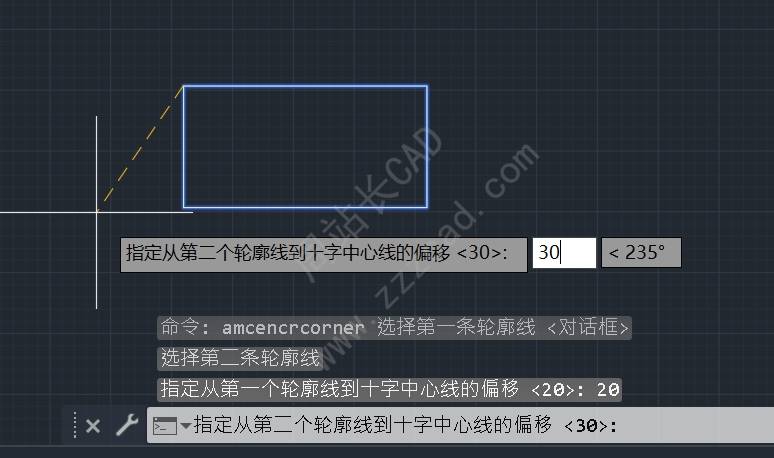

输入第二个轮廓线到十字中心线的距离；

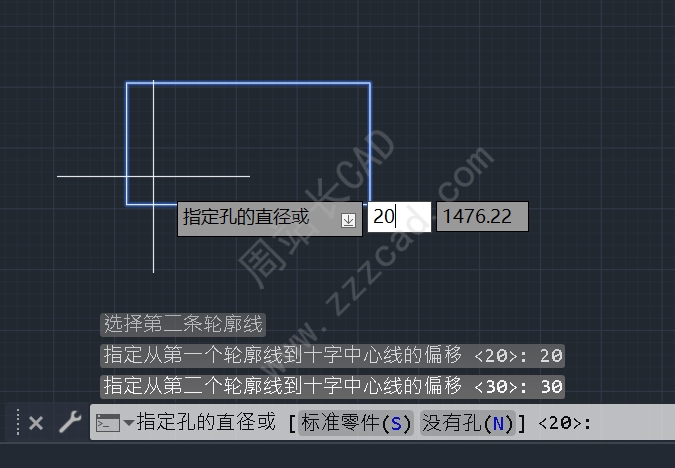

输入孔的直径回车；

注：这里根据需要也可选择标准零件或没有孔，前面过平板的十字中心线介绍过，这里不在介绍。

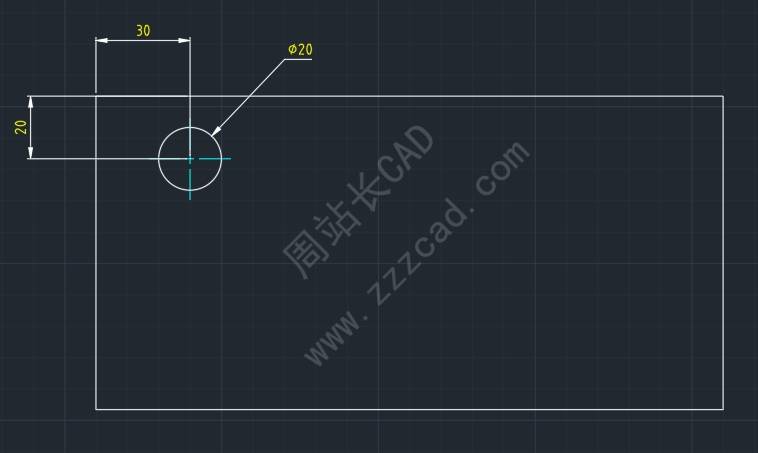

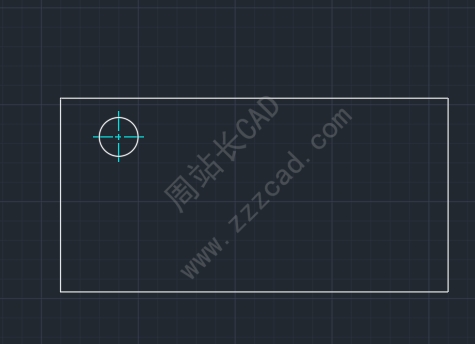

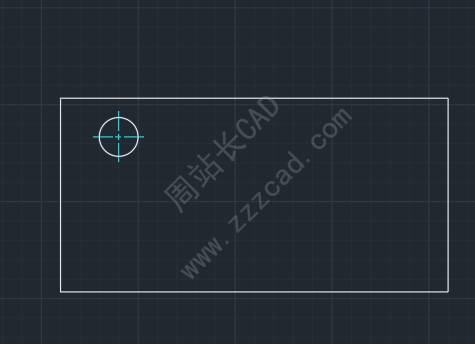

完成如图。

完，今天的分享就到这里，感谢阅读。
