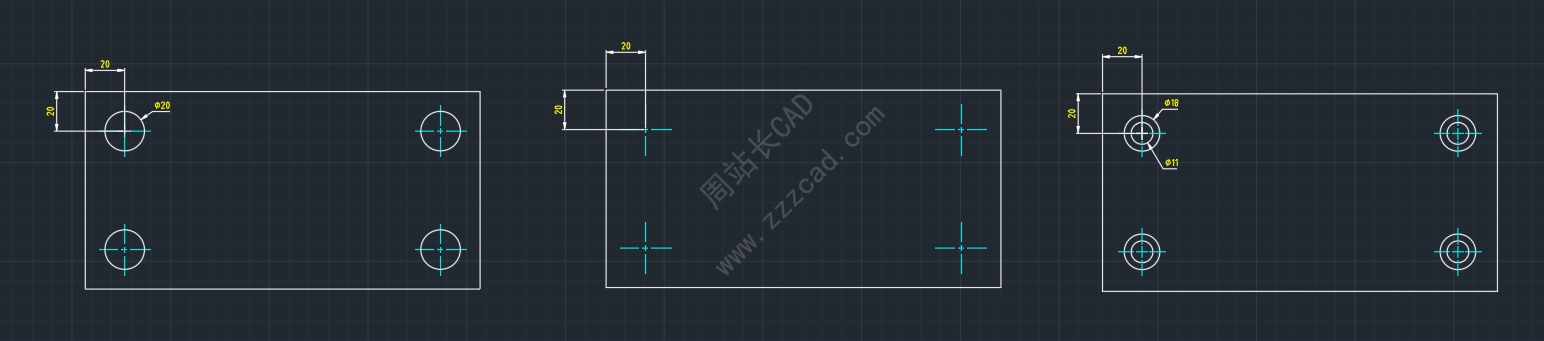

AutoCAD mechanical机械版的中心线命令非常强大，今天我们来看一下过平板的十字中心线，利用该命令绘制下图。
首先来看下执行过平板的中心线两种方式

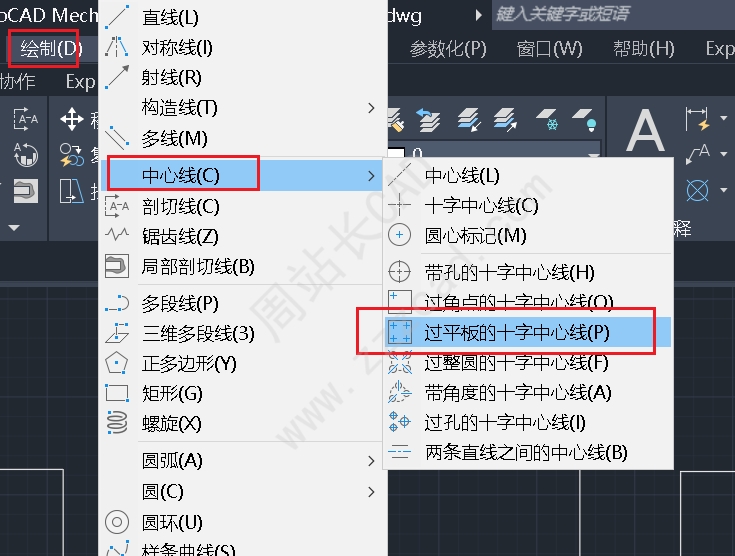

方式1：菜单栏

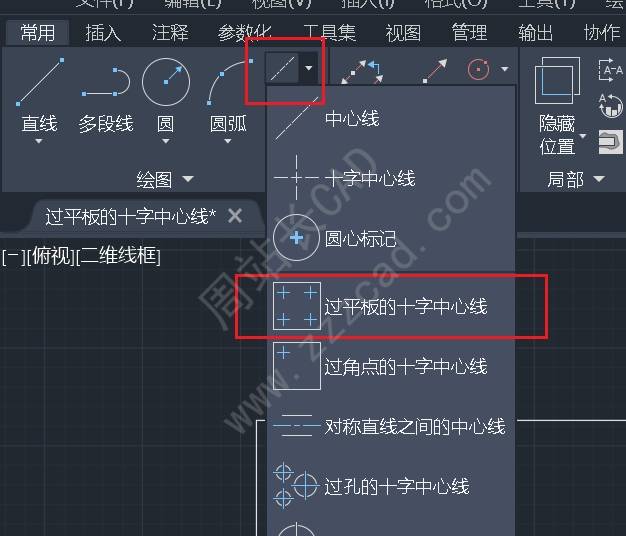

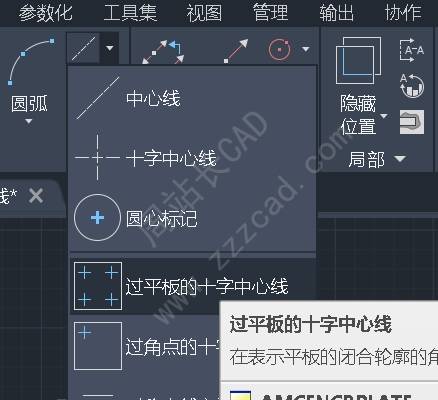

方式2：功能区
下面我们来看下上面三张图如何绘制。
图1：
执行过平板的中心线命令；

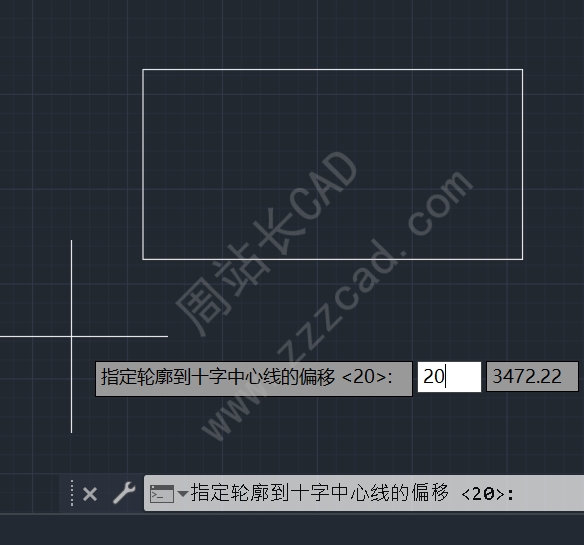

提示指定轮廓到十字中心线的偏移，输入20回车即可
注：这个20就是圆心到两边距离。

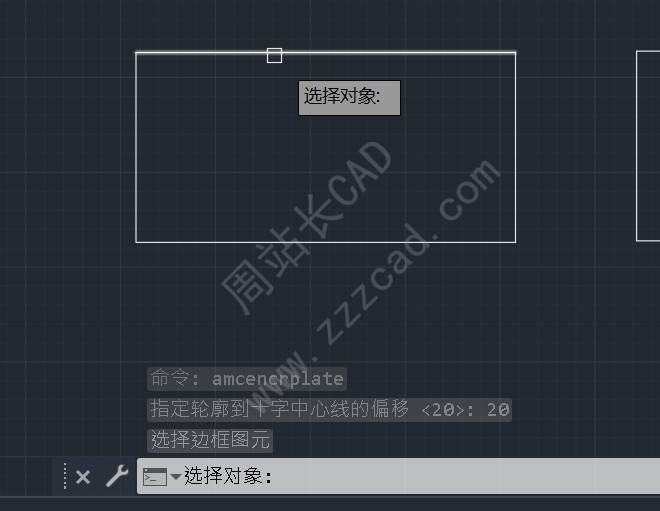

提示选择对象，选择矩形即可；

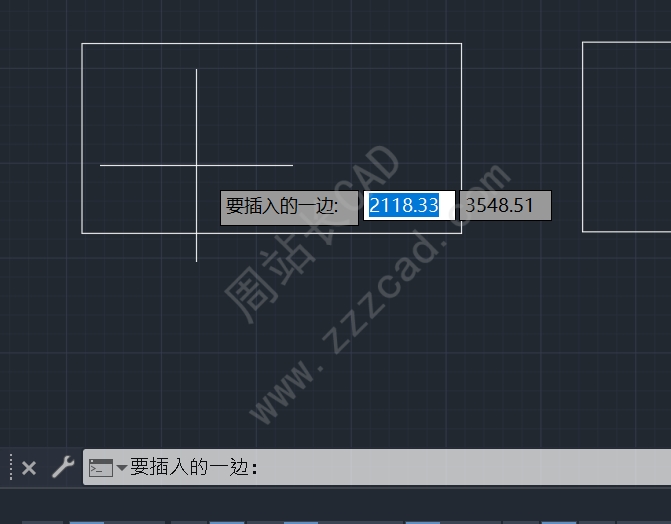

回车之后选择要插入的一边，点击矩形内部任意一点即可；

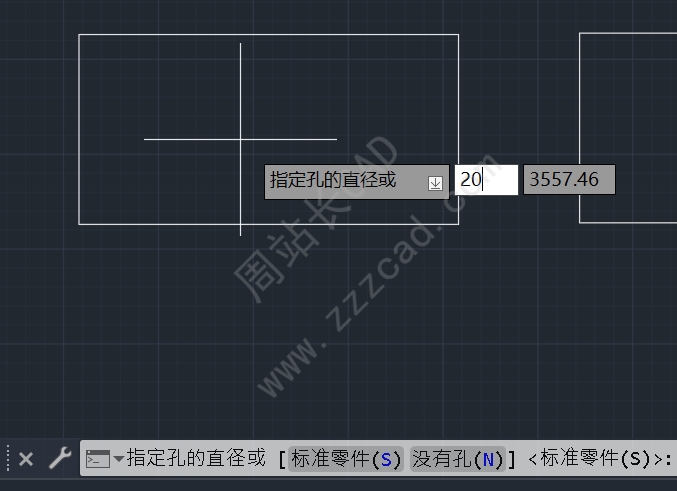

提示孔直径，我们输入20回车即可；

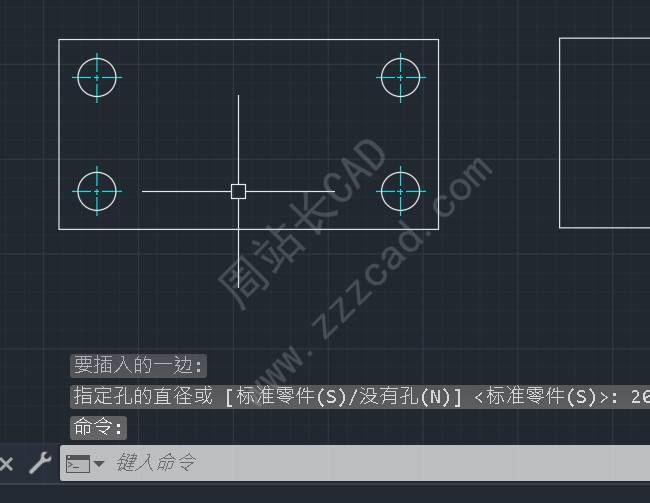

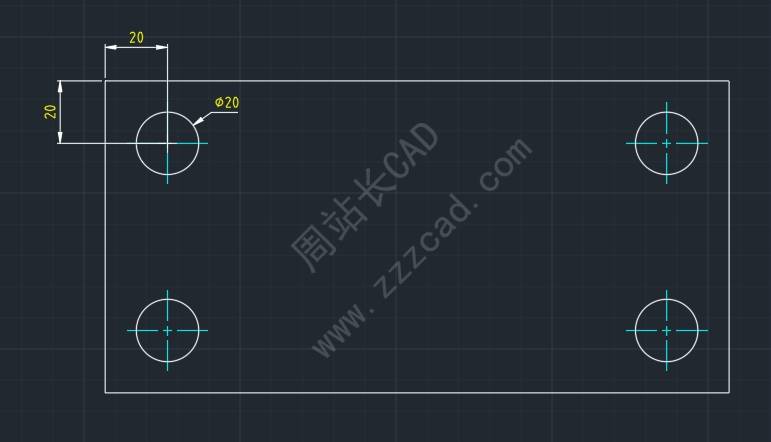

绘制完成如图；
图2：
前面步骤同图1

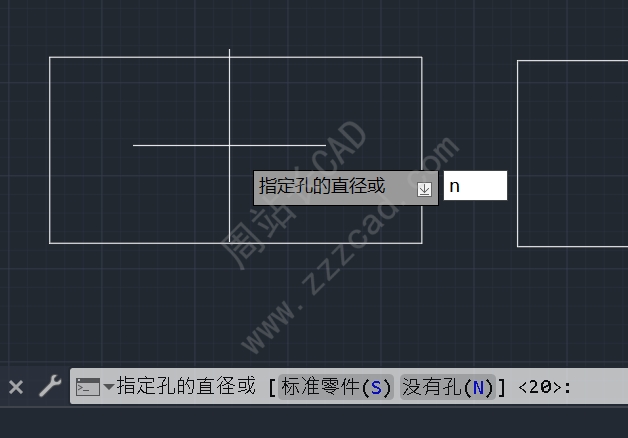

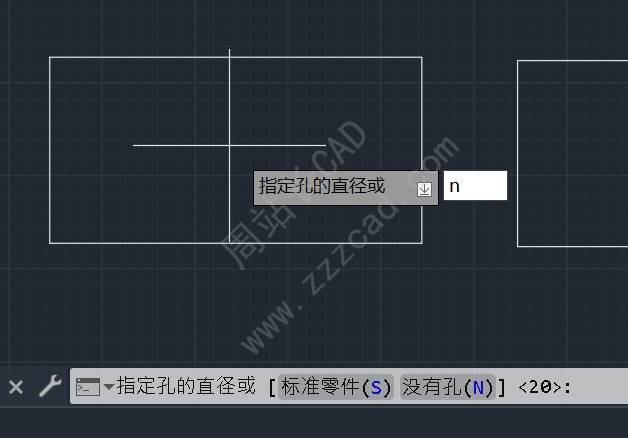

到输入孔直径这步，直接输入N回车，没有孔；

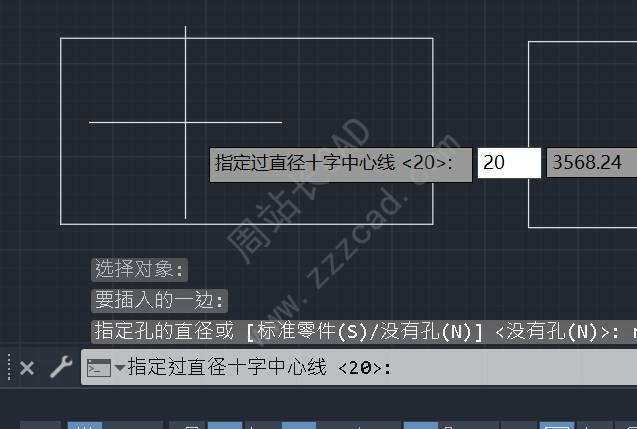

提示指定过直径十字中心线，就是十字中心线圆的直径，输入20回车；

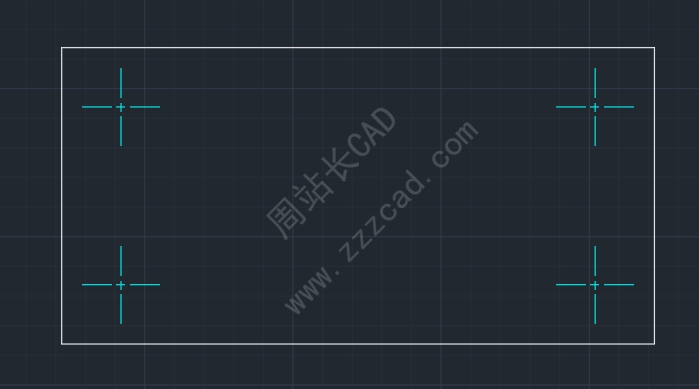

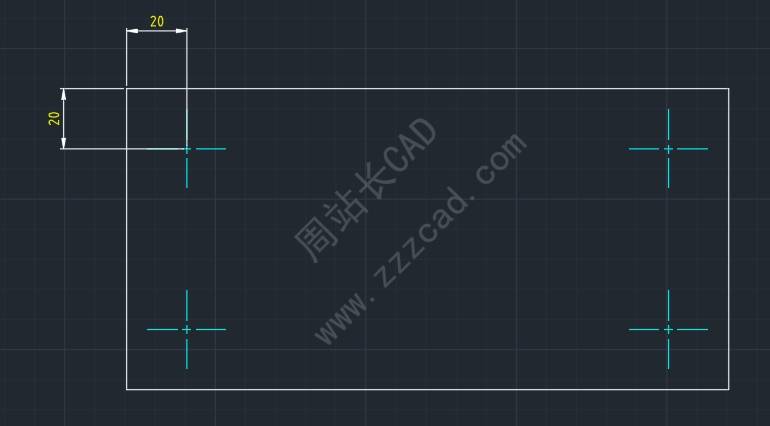

绘制完成；
图3：
前面步骤同图1；

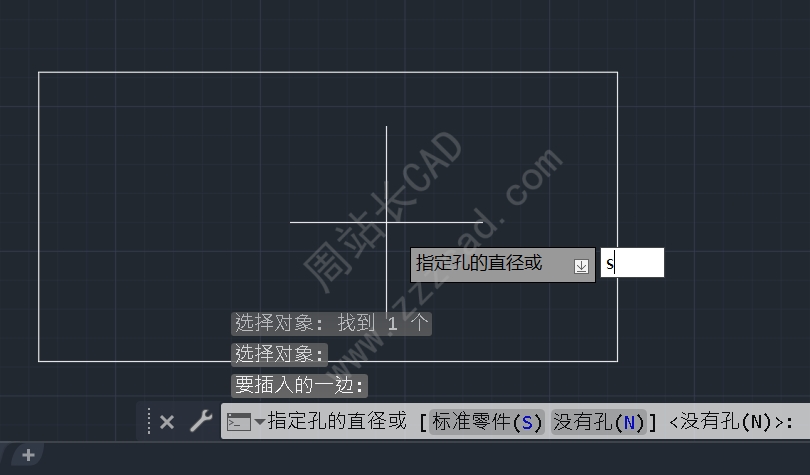

提示输入孔直径，输入S即可；

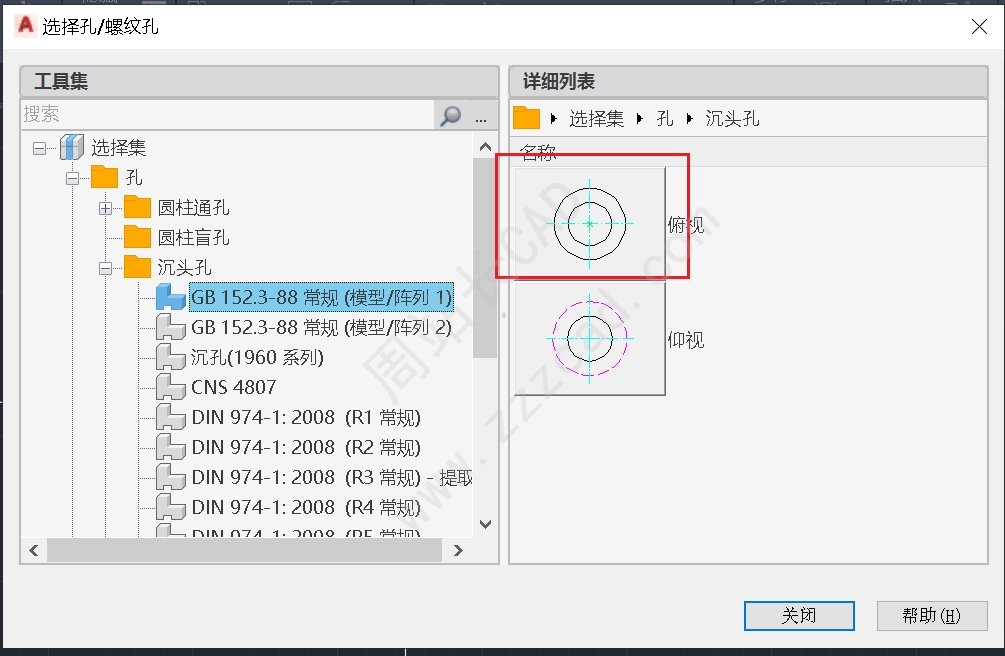

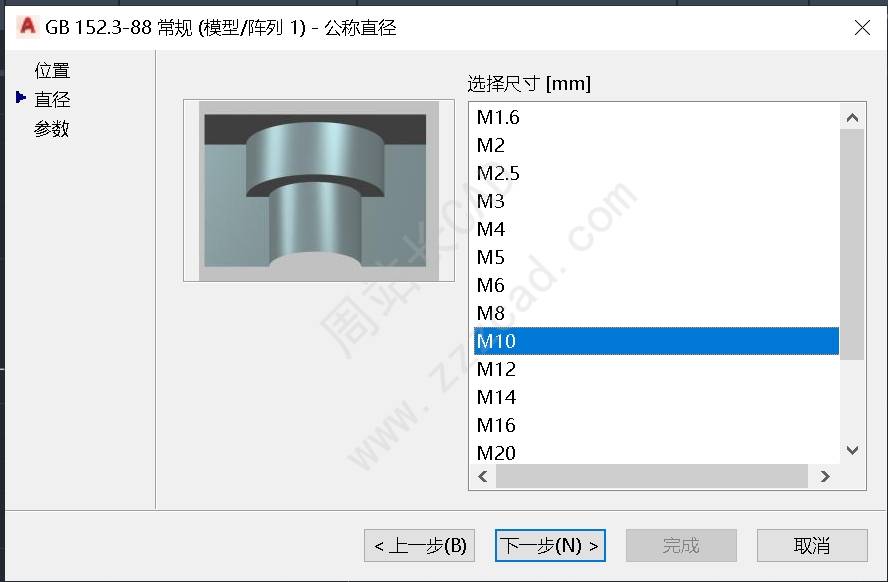

弹出选择孔对话框，选择需要的孔即可；
选择尺寸，下一步；

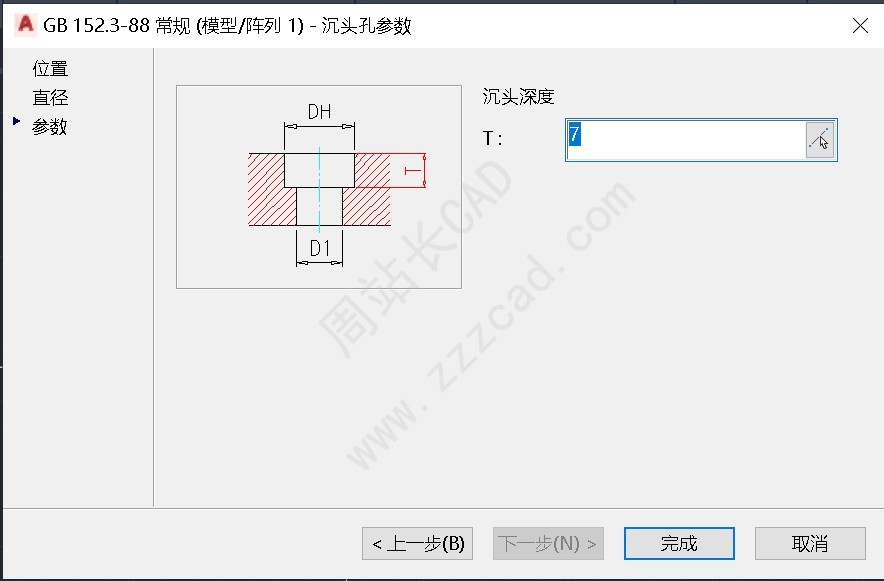

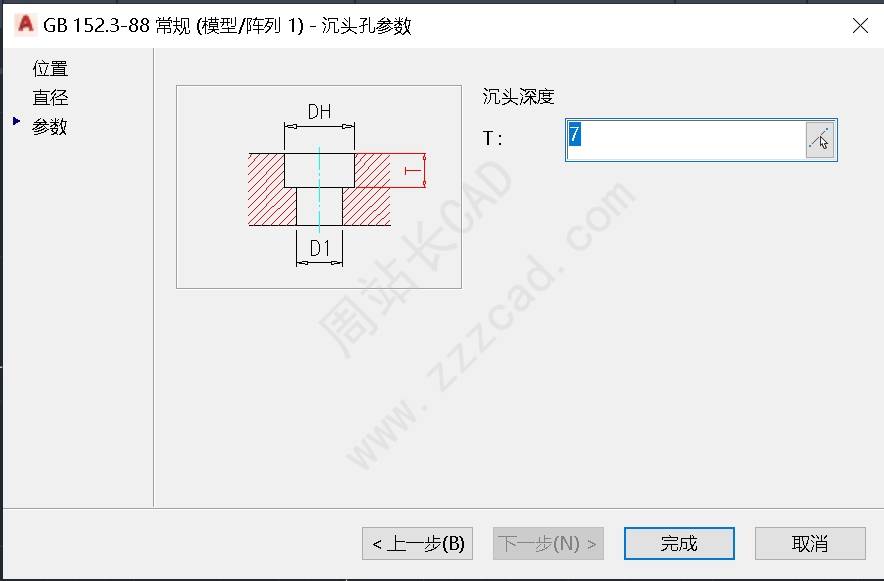

沉头深度；
注：这里不影响俯视图，大家根据需要选择。

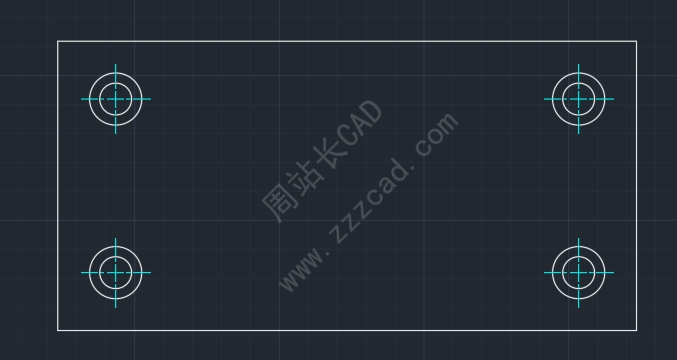

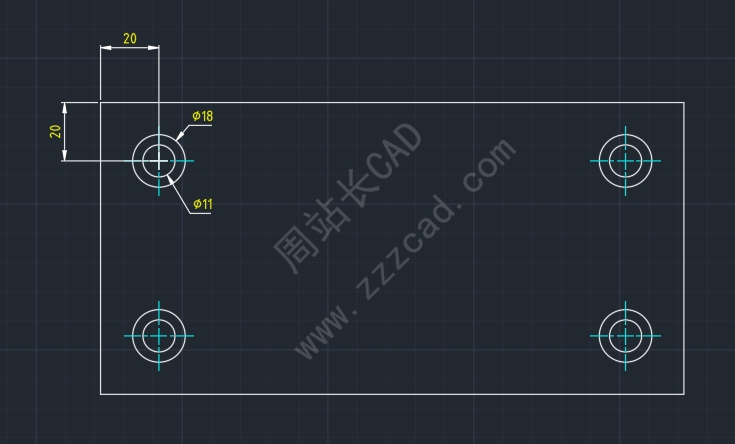

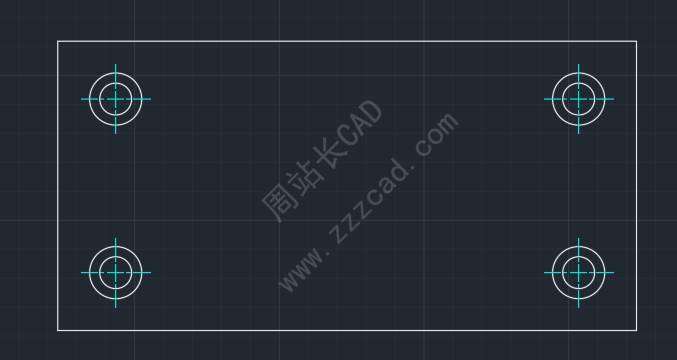

绘制完成。
完，感谢阅读。
