AutoCAD mechanical中心线和十字中心线命令怎么用？

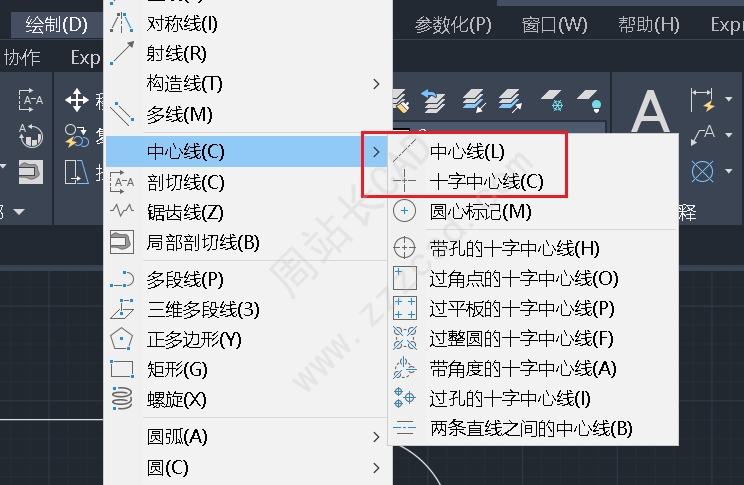

通用版的CAD在画中心线的时候需要先设置线型，再画，而CAD mechanical机械版提供了这两个命令，在绘图菜单中心线里，如图：

注：中心线快捷键是CL，十字中心线快捷键是CS。

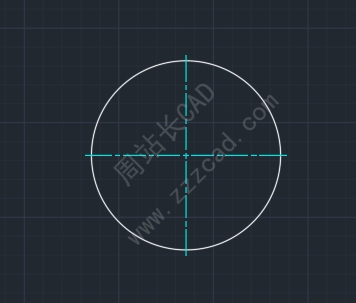

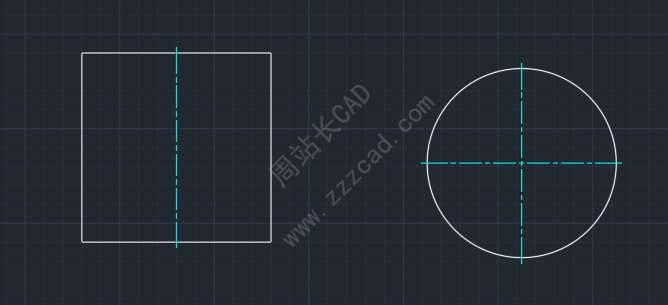

比如我要画下图中心线；

左边可以用中心线CL命令；

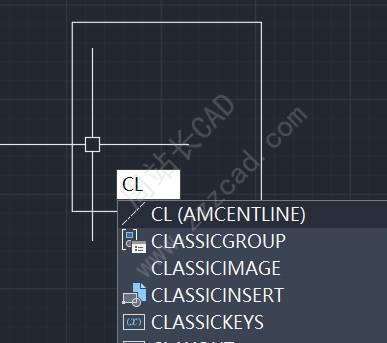

输入CL回车；

指定起点；

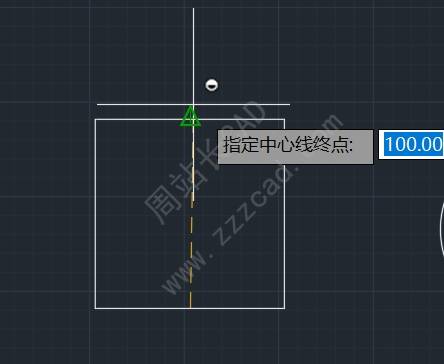

指定终点；

绘制完成。

右边圆可以用十字中心线命令CS；

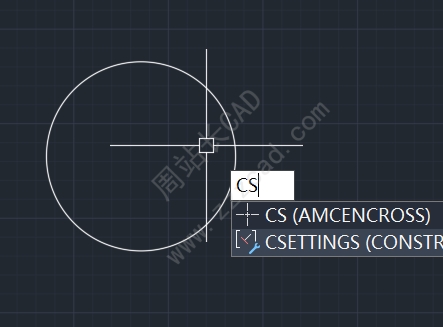

输入CS回车；

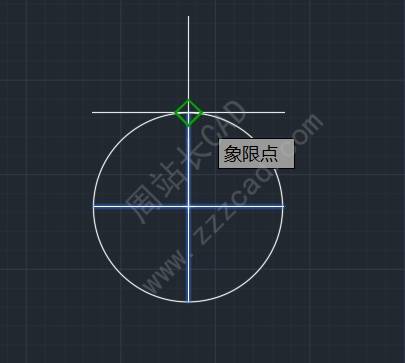

指定中心线点；

指定端点；

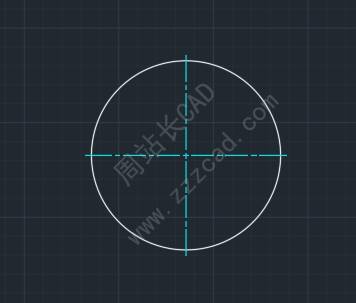

绘制完成。

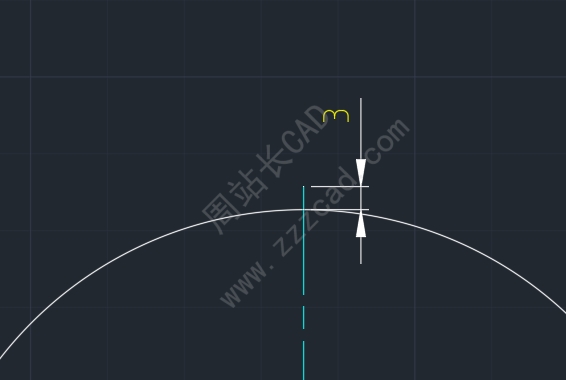

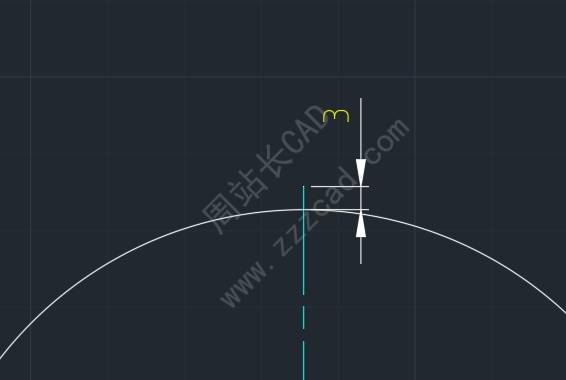

细心的同学可能会发现，这个中心线多出的部分怎么控制的？

输入op回车，打开选项，点击AM：标准，将标准改成GB，双击中心线；

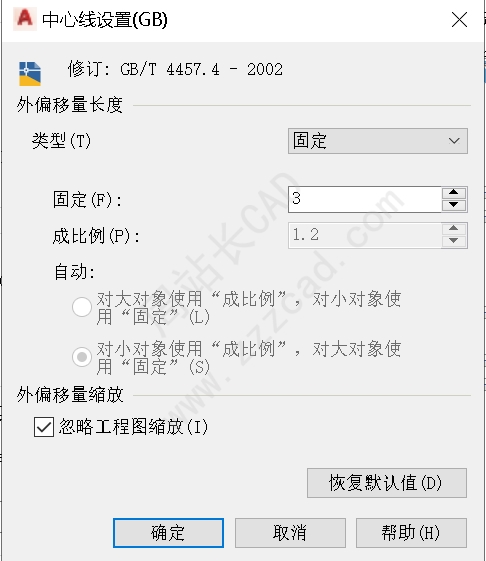

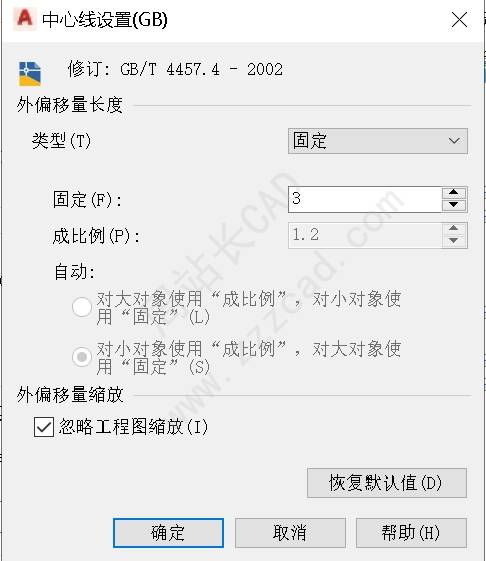

可以在这里设置；

注：有三种方式，我这里选择固定长度，设置3即可。

完，感谢阅读。
