AutoCAD Mechanical对称直线之间的中心线怎么用

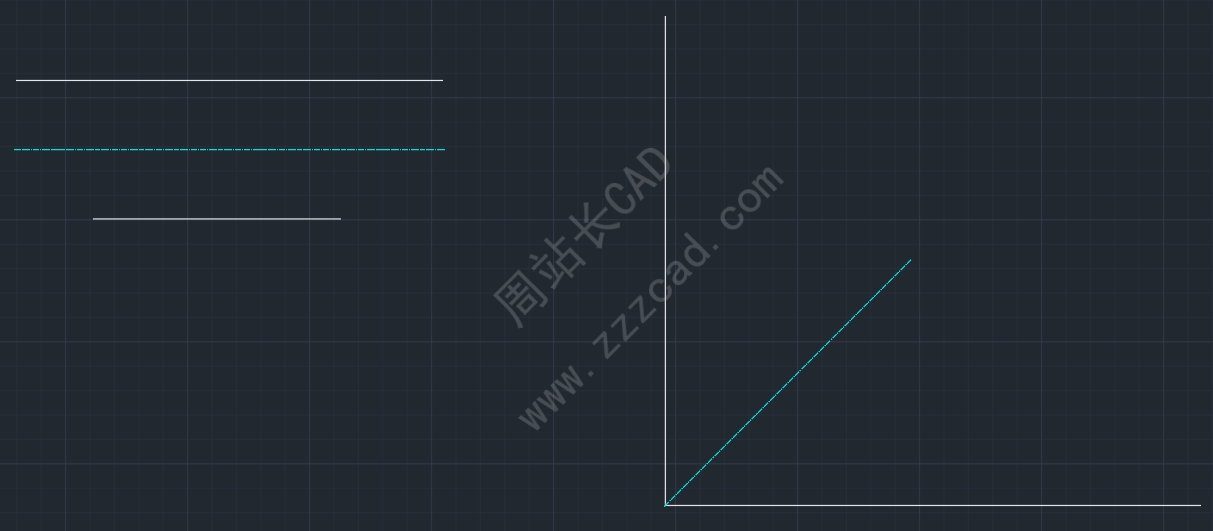

这个命令在高版本通用版CAD也是有的,快捷键是CL,今天我们来看下AutoCAD Mechanical对称直线之间的中心线的具体应用,以下图为例:

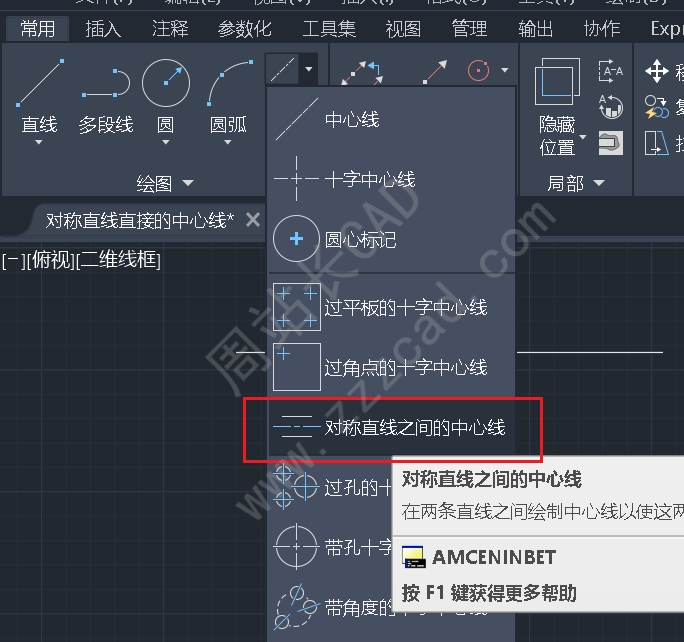

点击绘图功能区对称直线之间的中心线命令;

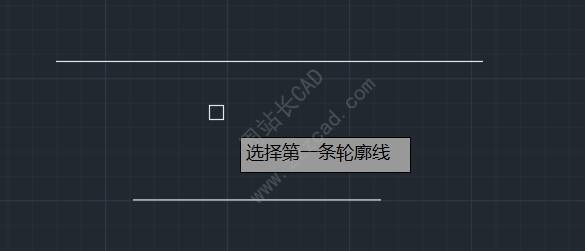

提示选择第一条轮廓线;

注:中心线的长度取决于第一条轮廓线。

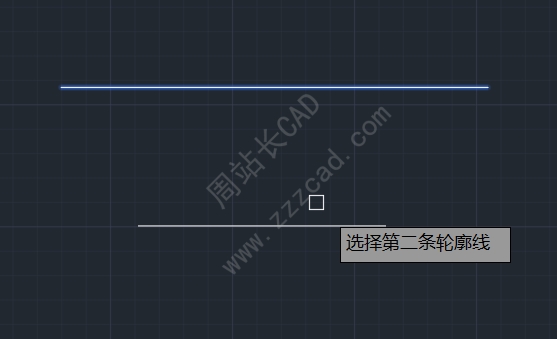

选择第二条轮廓线;

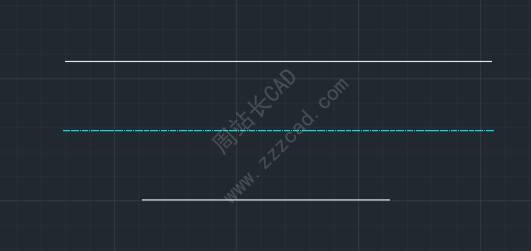

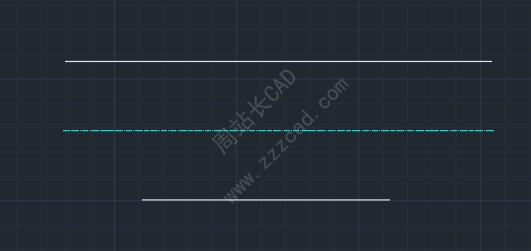

绘制完成;

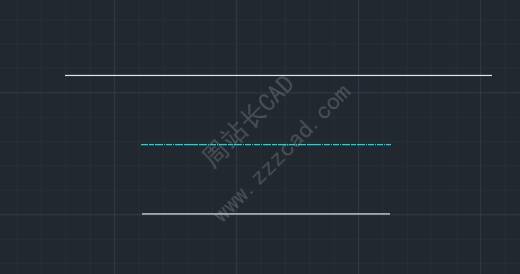

如果第一条和第二条顺序对换,结果如图。

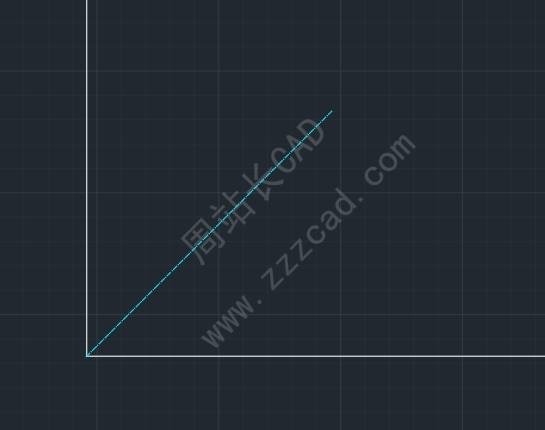

注:也可以利用这个绘制角平分线,非常方便。

完,感谢阅读。
