在CAD通用版中我们可以通过TOL快捷键标注形位公差，但基准标识符我们需要自己手动画，尽管CAD通用版有形位公差标注功能，但是很不方便，下面我们以下图为例，介绍一下机械版CAD中基准标识符和形位公差标注方法。
点击注释，基准标识符；

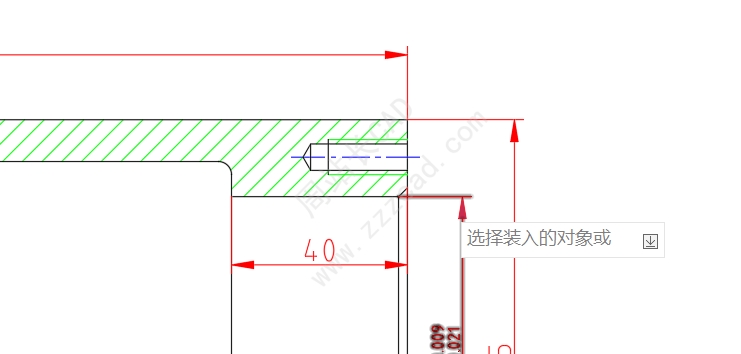

选择需要装入的对象；
指定起点；
指定下一点；
再一次提示指定下一点，我们直接回车；
设置下基准符号确定；
绘制完成；

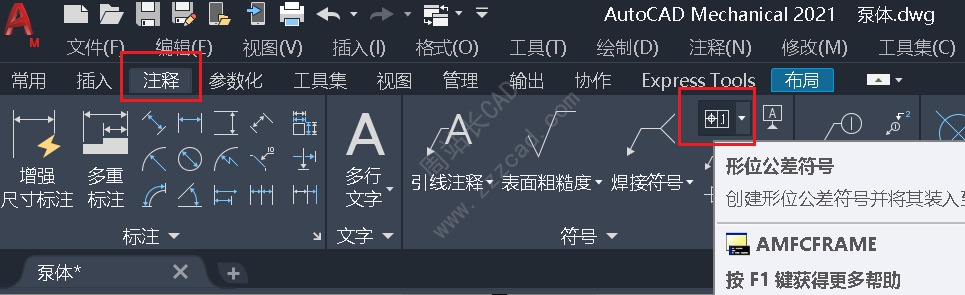

点击注释，形位公差；
选择装入对象；
指定起点；
指定下一点；
再一次提示指定下一点，按空格；
设置平行度符号，误差，基准，确定；

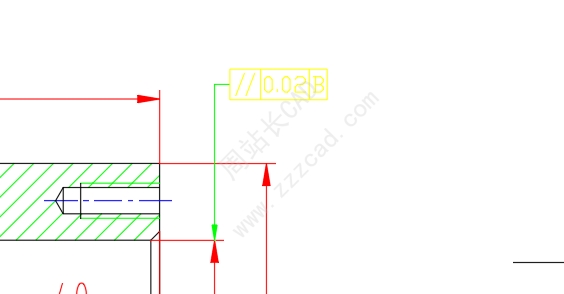

如图：
改下颜色；
注：这个在粗糙度符号中详细讲解过，后面也单独讲了，不懂的可以查阅周站长CAD官网。
完，今天的分享就到这，感谢阅读。
