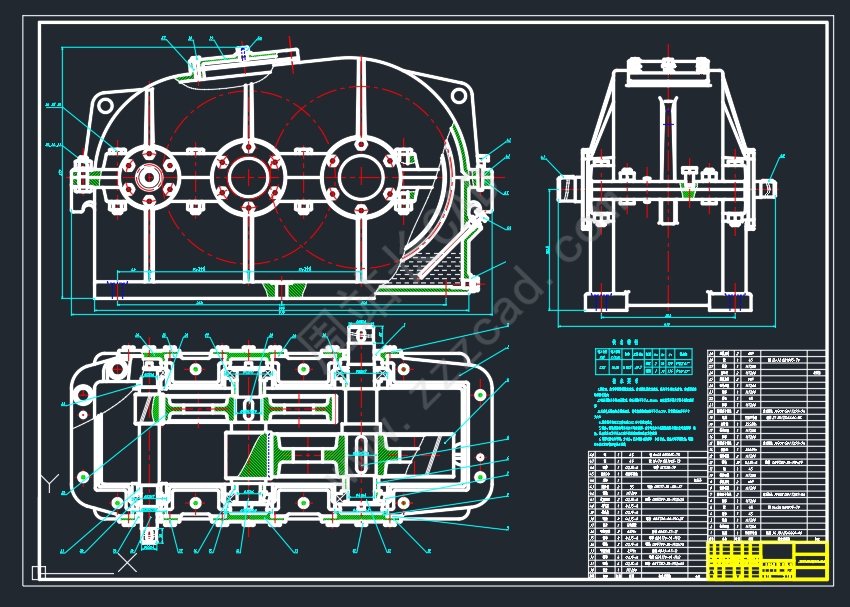

机械装配图中一般需要进行零件标注和明细表制作，如果只用引线和表格制作非常麻烦，而且修改起来更加复杂，如下图。
那有什么简单的方法？
今天给大家介绍CAD机械版如何制作装配图明细表。
首先定义零件参照；

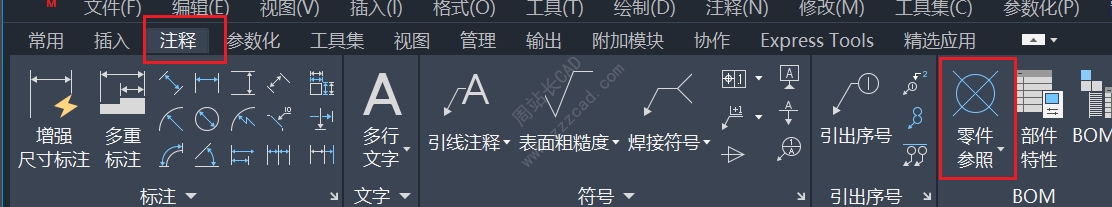

点击注释，零件参照；

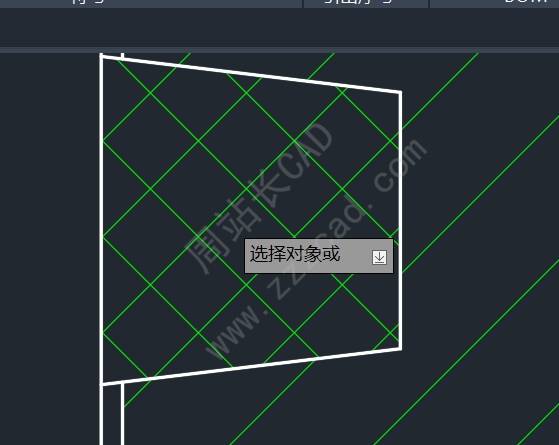

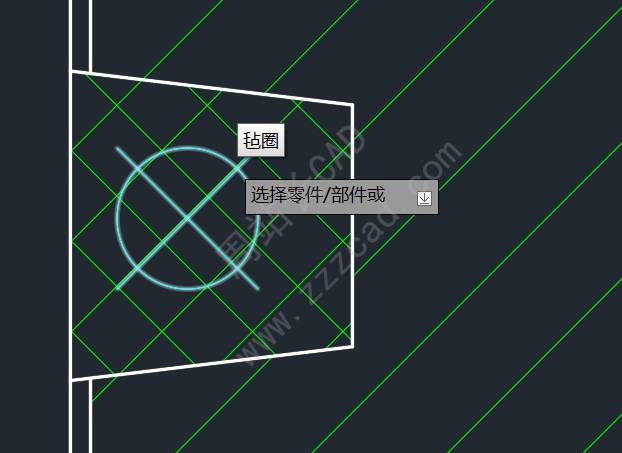

选择参照位置，单击；

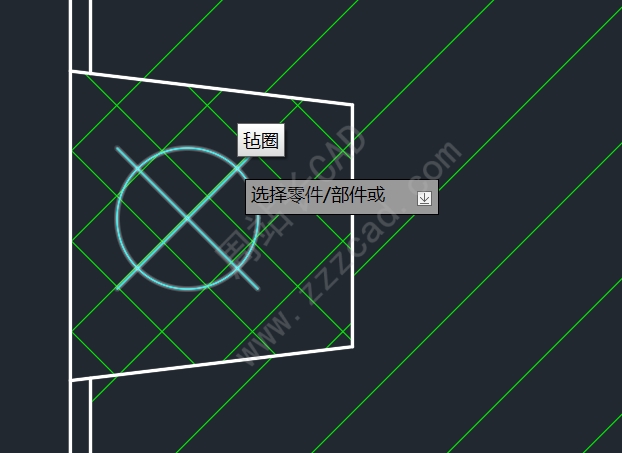

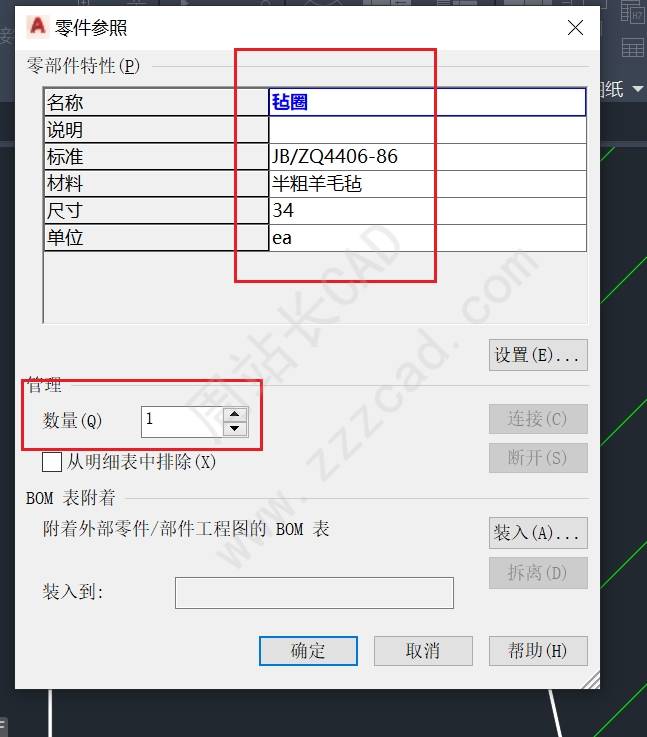

定义零件特性；
同理定义其他零件参照和零件特性；
其次引出序号；

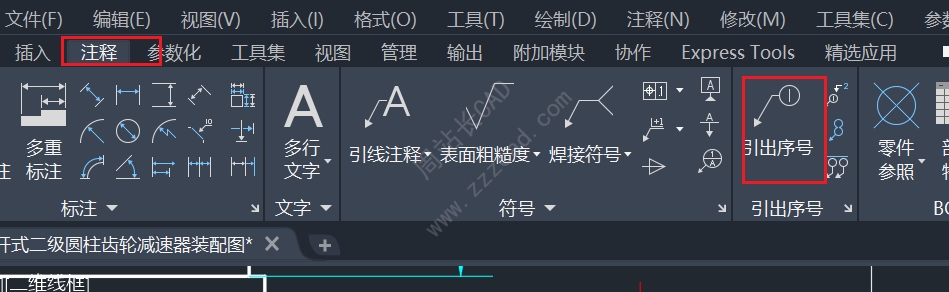

点击注释，引出序号；
选择零件参照；

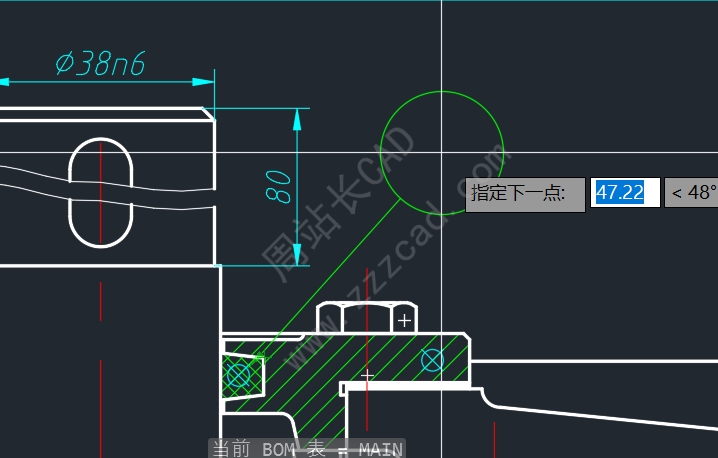

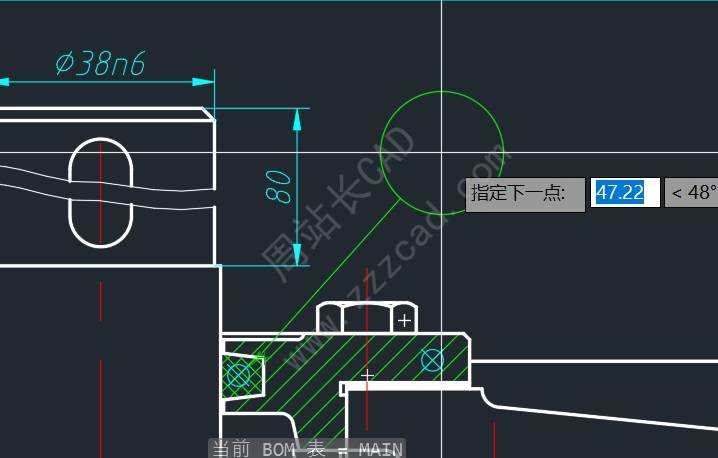

指定下一点；

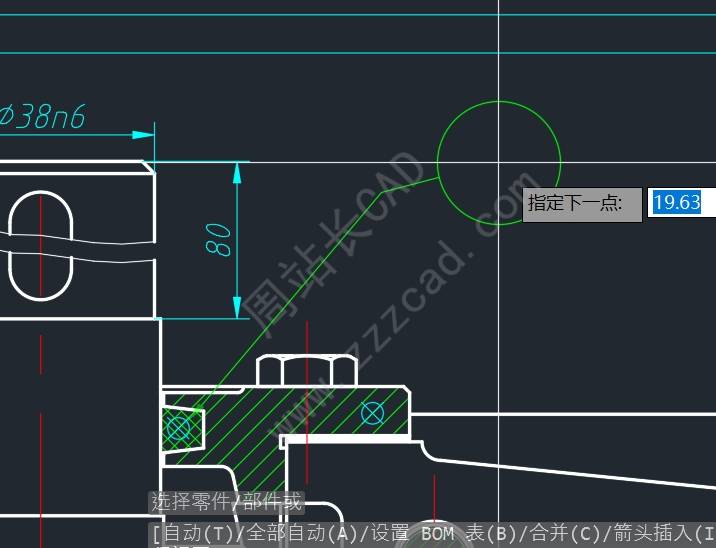

指定下一点；
如果不需要继续指定了，直接按空格；

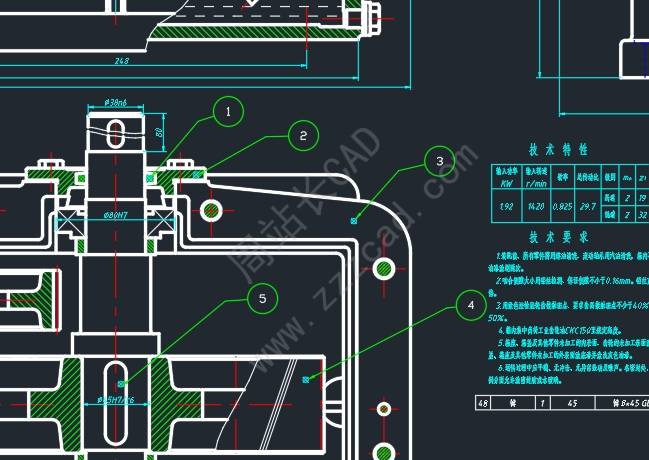

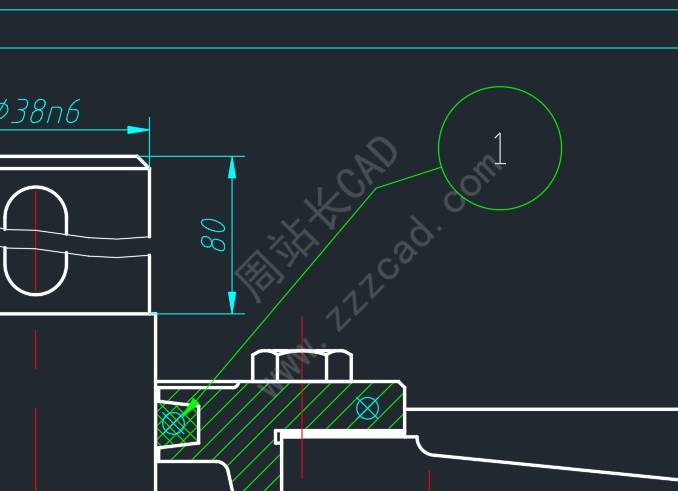

他会自动生成序号；
同理制作其他序号；
最后生成明细表；

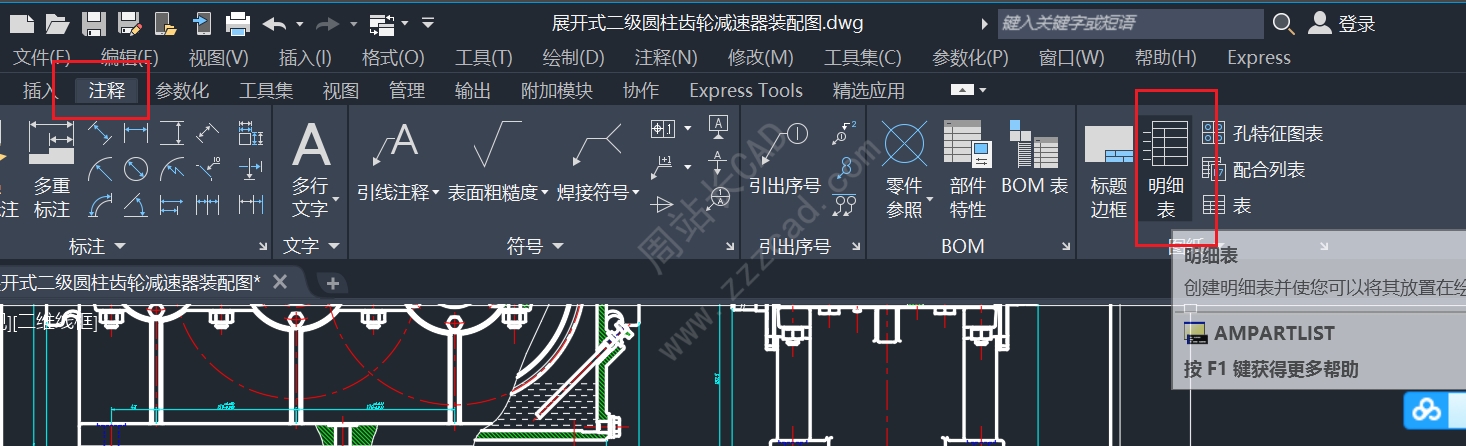

点击注释，明细表；

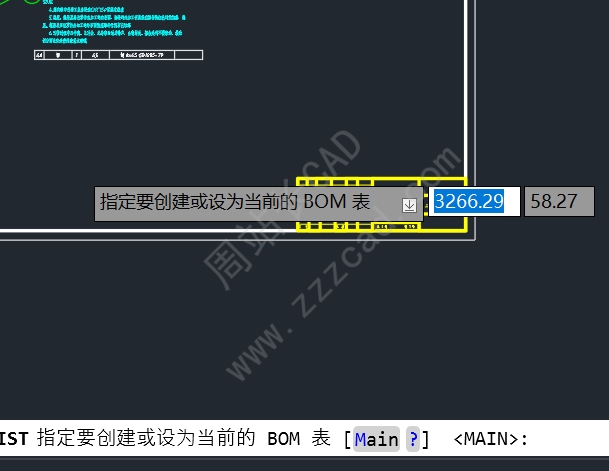

直接按空格；

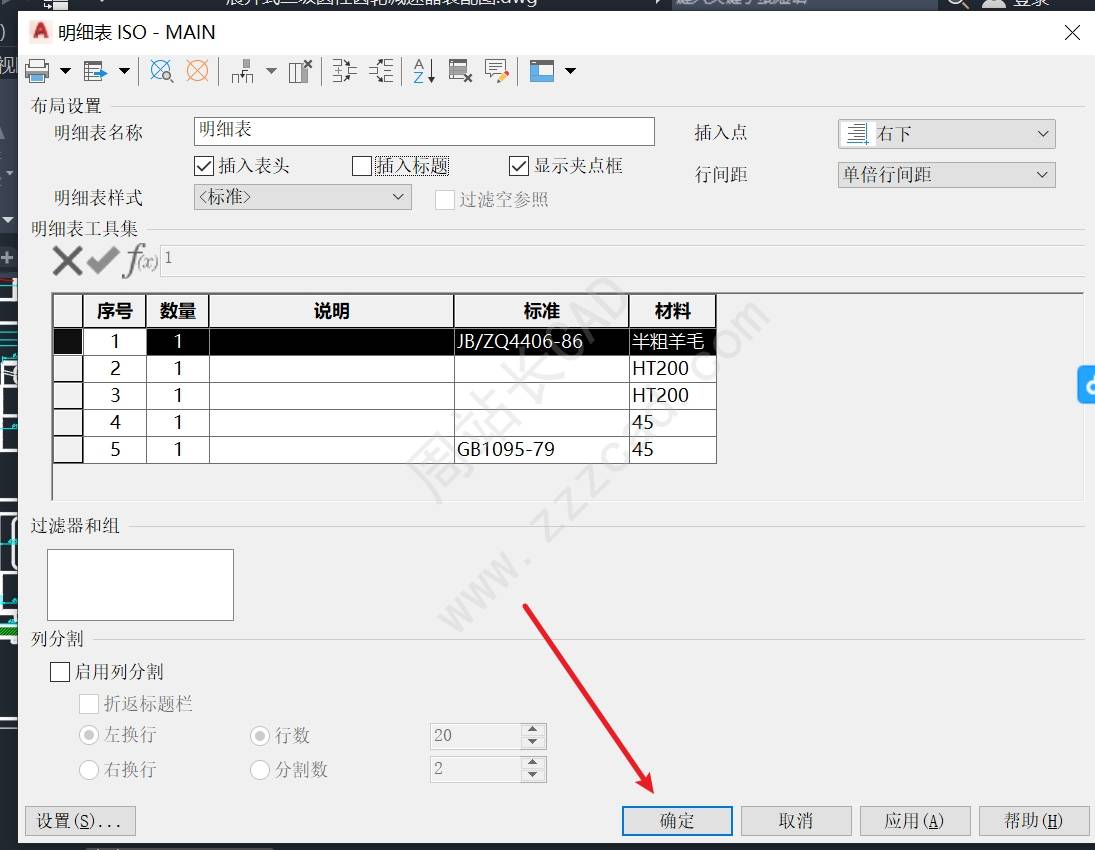

单击确定；

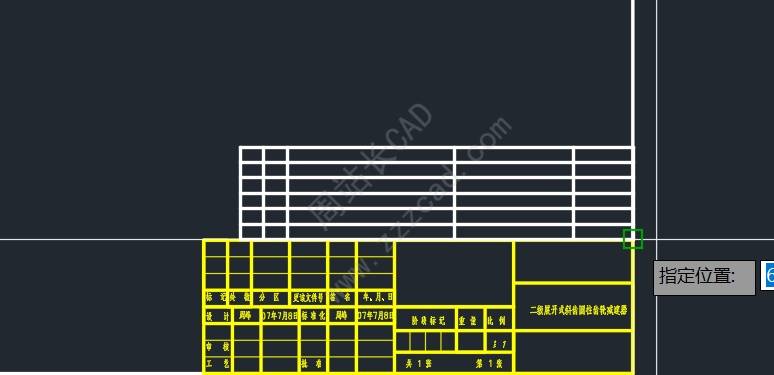

指定插入点；

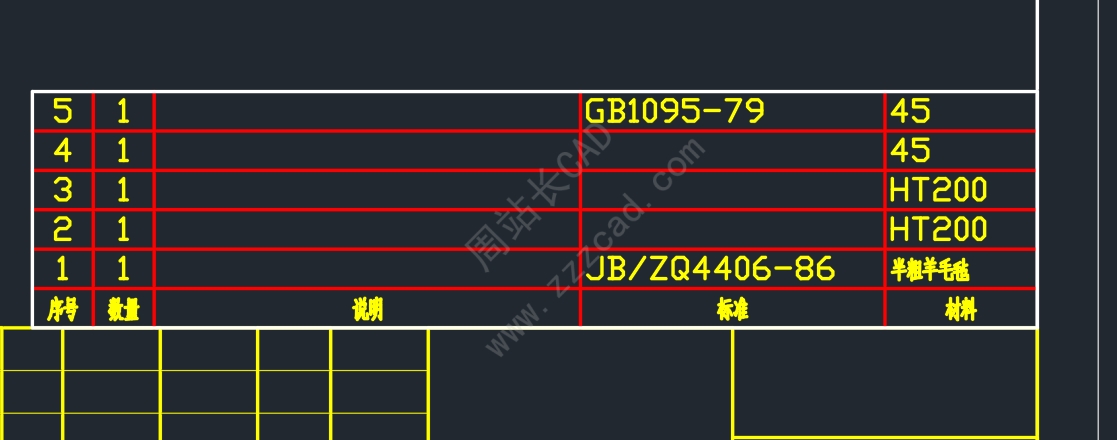

如图。

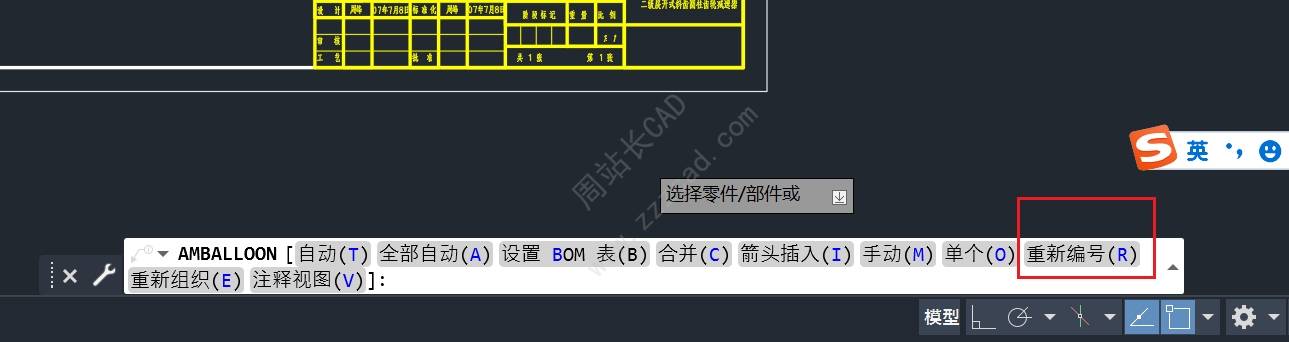

除此之外我们也可以给自定义序号顺序；

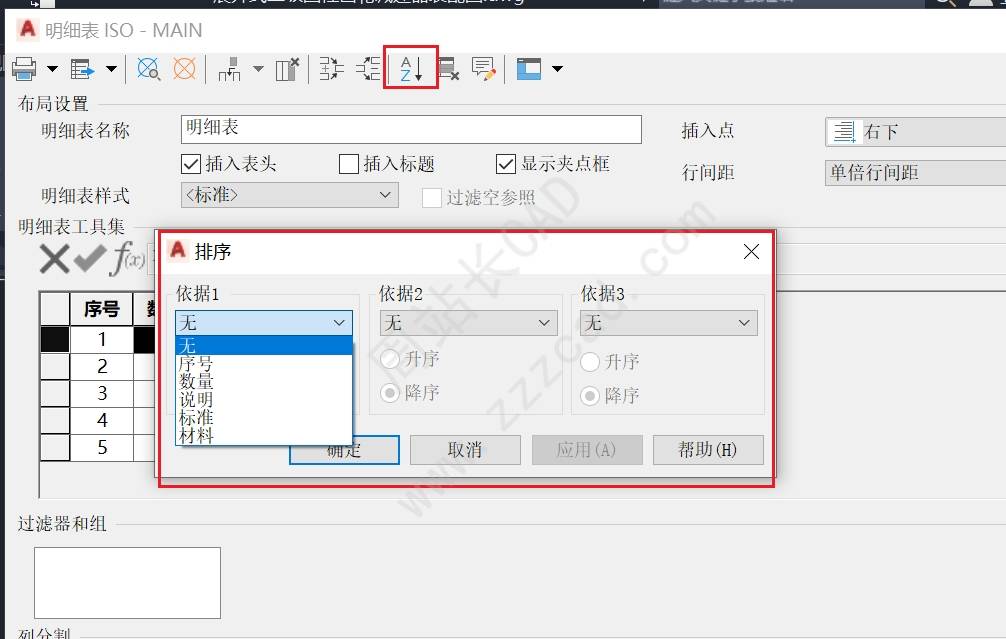

以及给明细表更新及按要求排序。
完，感谢阅读。
