在CAD Mechanical中绘制装配图时，容易出现漏标物料的情况。本文着重讲如何在装配图明细表中快速插入物料并重新排序，而不用去删除已有明细重新建立。下面以一张简单的装配图为例进行描述，如图1所示，两块圆板用6处十字槽圆柱螺钉连接固定。我们发现明细表中没有平板2物料，现在我们要新增平板2，插入在平板1和十字槽圆柱头螺钉之间。
图1 装配图
步骤一：先为平板2引入序号，序号输入为“1”，如图2所示；
图2 插入物料

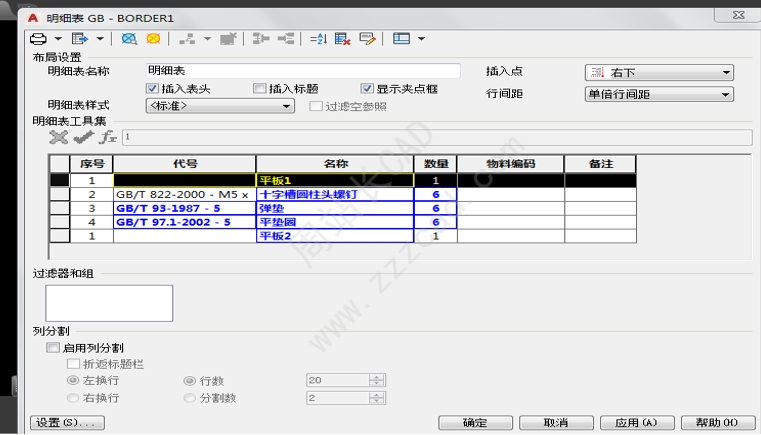

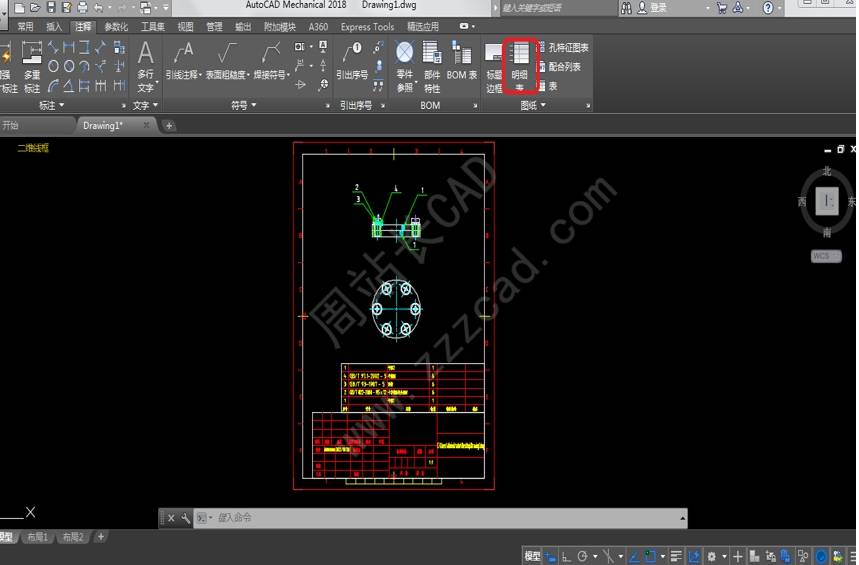

步骤二：点击CAD顶部菜单栏“明细表”，然后选中图框，弹出明细表对话框，如图3所示；
图3 明细表界面

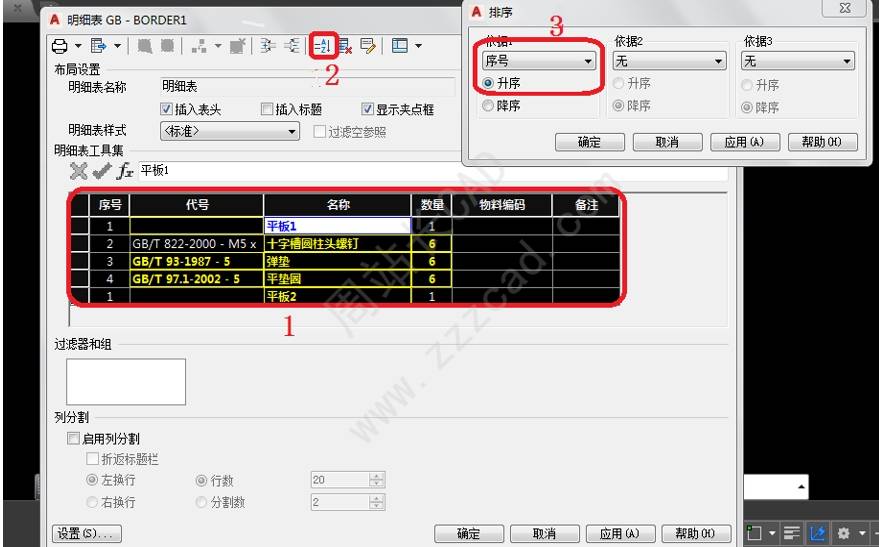

步骤三：接下来对明细表进行设置，选择表中全部数据，然后设置表中序号按升序进行排列，如图4所示，然后点击确定；
图4 明细表序号设置

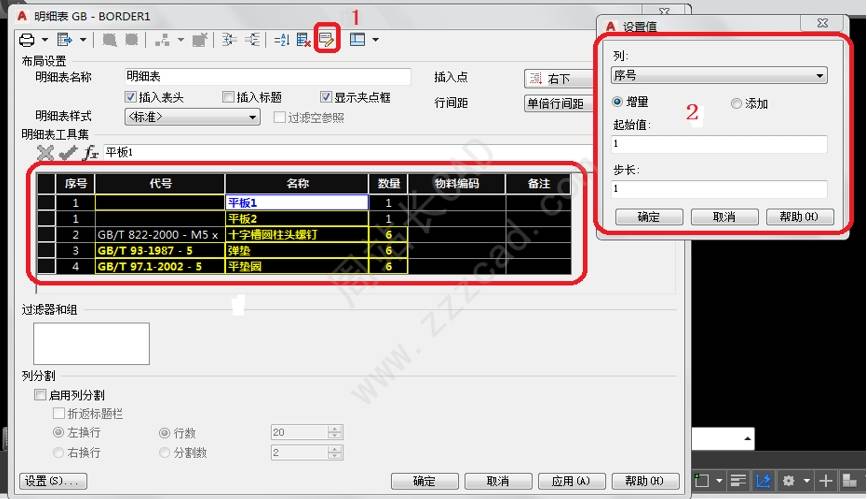

步骤四：表中平板2已经排列在平板1和十字圆柱螺钉之间了，然后设置表中序号从1开始依次递增排列，如图5所示，点击确定；
图5 明细表序号设置

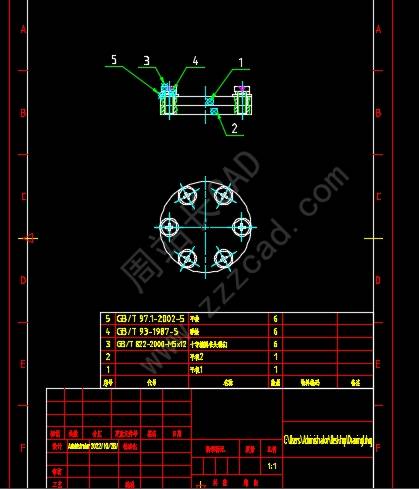

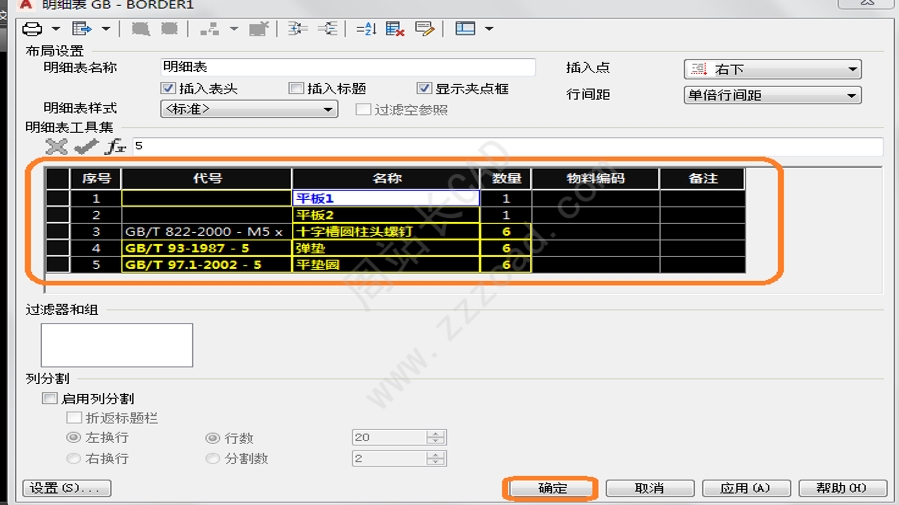

步骤五：最后表中序号按照1到5序号递增排列，再次点击确定，完成明细表中物料添加及排序，如图6所示。
图6 排序后的明细表
