利用AutoCAD Mechanical排列标注批量调整基线间距

机械制图,正常情况下国标都规定了尺寸标注的基线间距,CAD中如图位置设置;

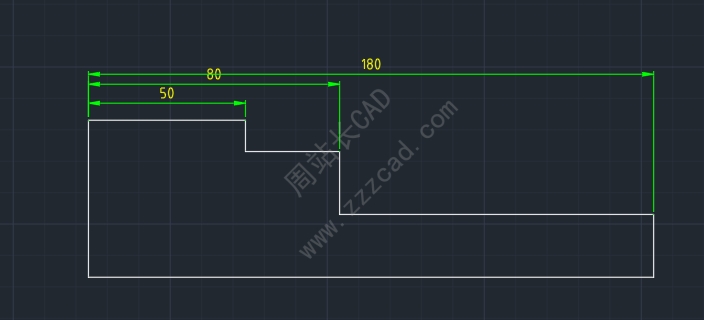

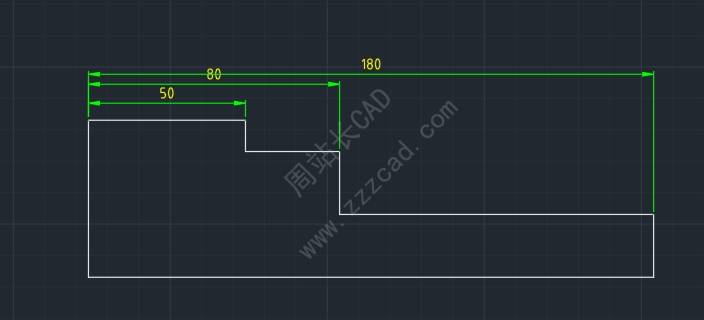

假如我们基线标注过程中尺寸基线间距发生错位,如图;

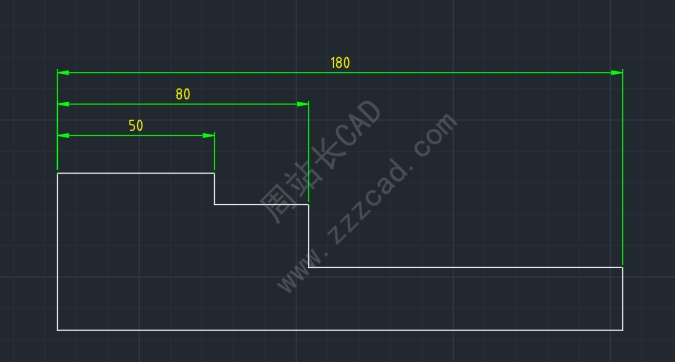

正常情况如图,基线间距都是我们设置的距离;

如果我们想把每个基线间距都改成标准的话,手动一个一个调非常麻烦,这时我们可以利用CAD机械版自带的排列功能,非常方便。

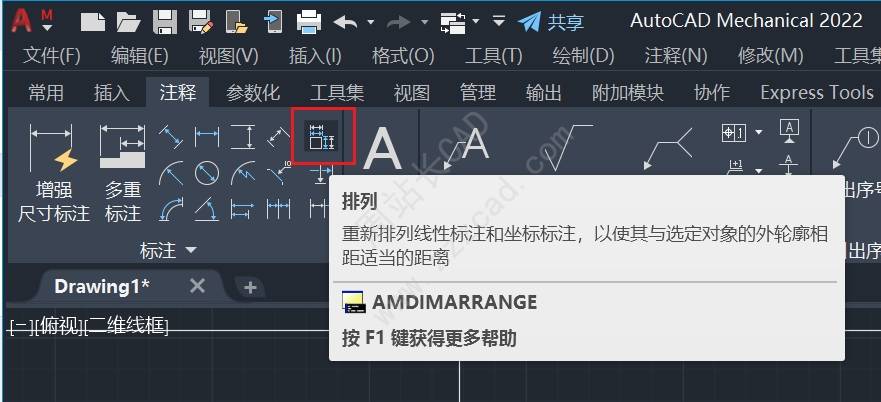

选择排列标注;

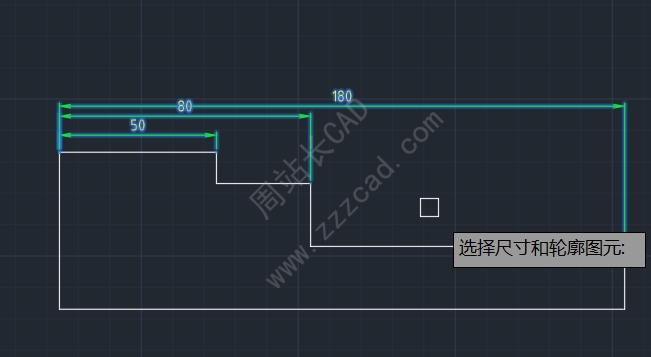

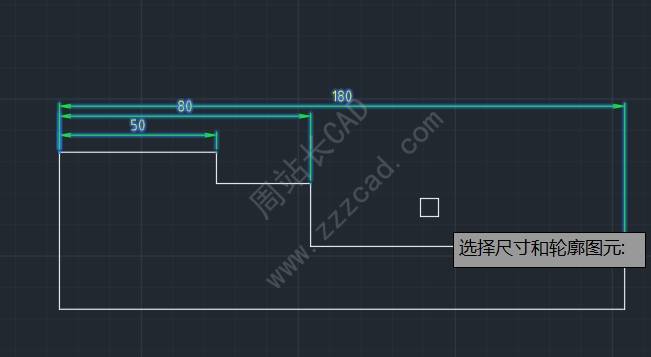

选择要排列的尺寸,回车;

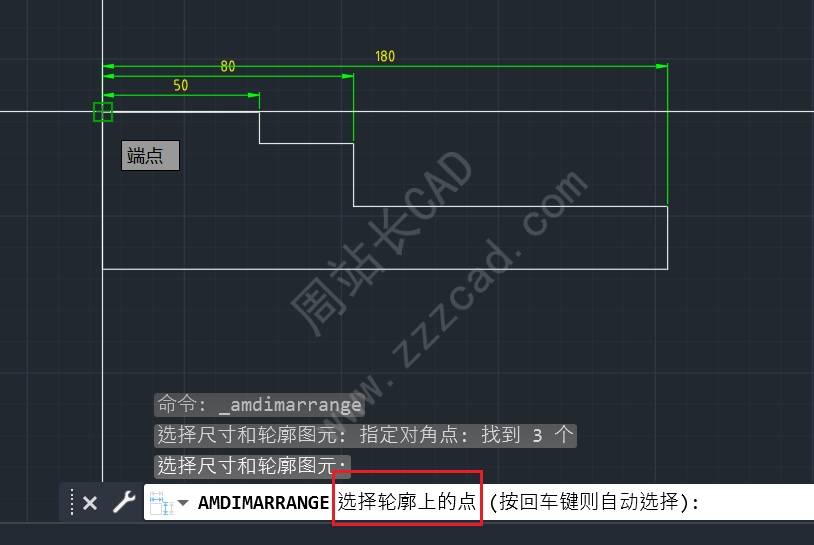

选择轮廓上的点,或者直接回车;

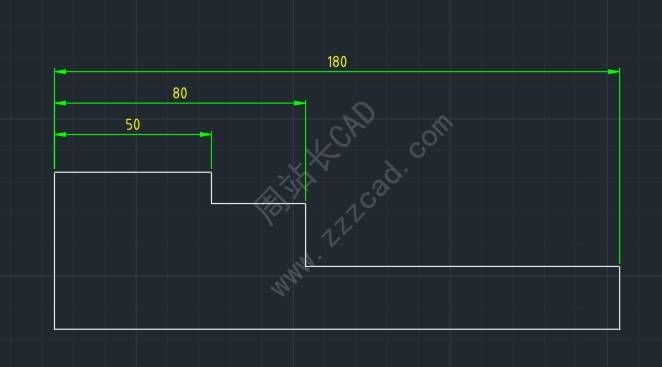

就可以自带排列完成,如图。
