前面分享了一个CAD云线批注的插件，不少用户反馈插件非常好用。该插件集云线批注、批注审阅、批注导出于一体，最近又做了一些升级，主要升级内容如下：
1、新增批注内容多行输入
2、新增批注引线上是否显示批注编号
3、新增批注是否临时关闭对象捕捉
4、优化批注成组以及批注开关逻辑
5、批注导出 Word，增加是否导出批注位置
6、去除注释性文字支持，反而增加卡顿和异常错误风险。

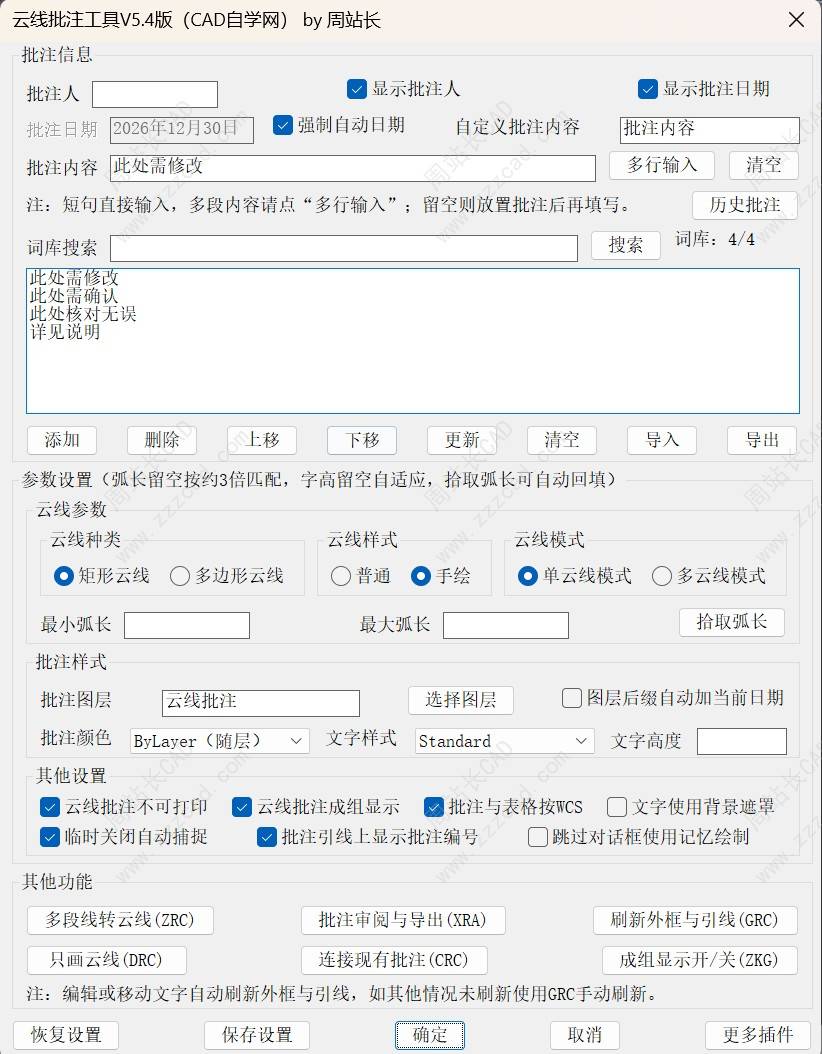

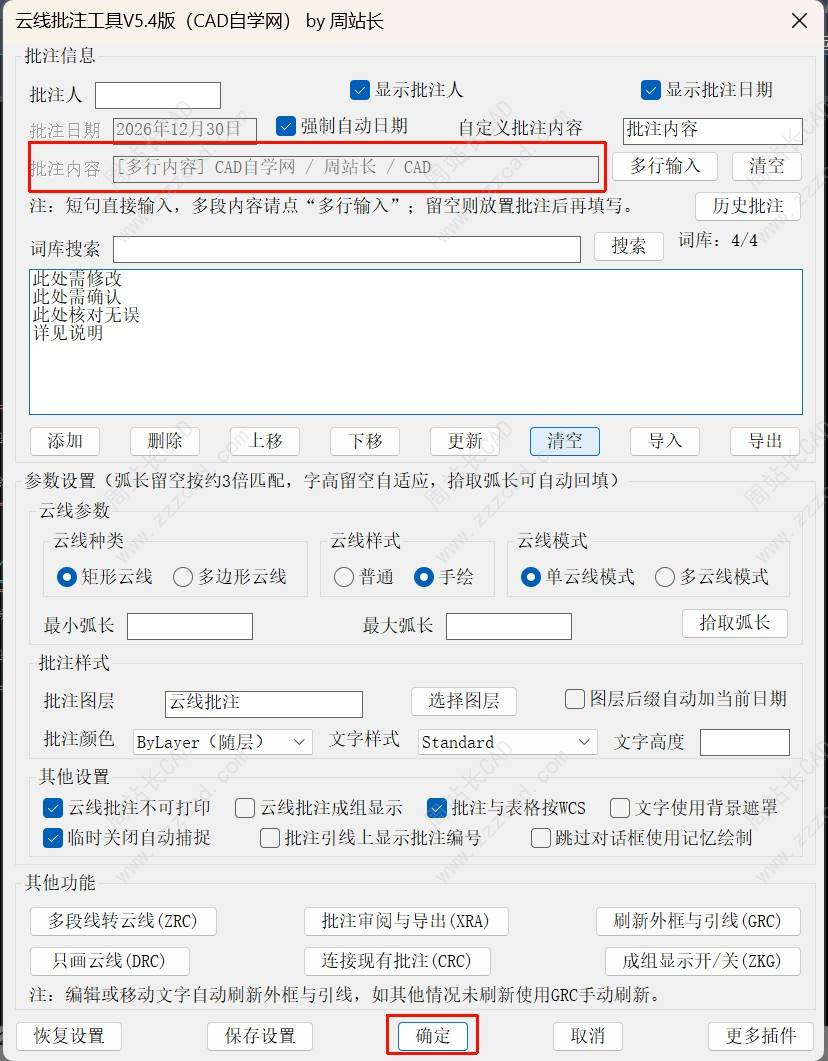

插件新版界面如图。
CAD云线批注工具V5.4版下载链接：点击下载
插件介绍：
云线批注工具 V5.4｜圈出问题、填写意见、汇总导出
云线批注工具由 CAD 自学网周站长开发，面向图纸审核、设计校对、修改沟通及 CAD 教学等场景，将修订云线、批注文字、外框、引线和审图意见汇总整合在一起。
从图纸上圈出问题，到填写修改意见，再到生成带局部截图的 Word 报告，帮助你减少重复绘制、反复输入和手工整理，让图纸问题更容易说明，也更方便核对。
- 云线与批注配套生成，多个问题位置也能统一说明
支持矩形云线、多边形云线，以及普通、手绘两种云线样式。圈定需要说明的区域后，即可放置带外框和引线的批注，放置过程中支持动态预览。
既可以一处云线对应一条意见，也可以连续圈出多个区域，共用一条批注。例如，多处存在相同的尺寸问题时，可以统一说明，减少重复文字。
已有封闭多段线也可以直接转换为云线并添加批注；只想圈出问题时，可使用“只画云线”功能，之后再将独立云线连接到已有批注。
- 常用意见随时调用，长段批注也方便填写
短句可直接输入，多段内容可通过“多行输入”调用 CAD 原生文字编辑器填写。也可以先确定批注位置，再输入具体内容。
内置常用意见词库，支持搜索、添加、修改、排序和 TXT 导入导出，方便积累自己的审图用语。当前图纸中已有的历史批注也能直接选用，减少相同意见的重复录入。
批注人、批注日期可按需显示，日期支持自动使用当天日期。
- 修改文字后，外框与引线自动跟随
在插件已加载的情况下，编辑批注内容、调整文字宽度或移动批注文字后，外框与引线会自动更新；移动关联云线时，引线也会相应调整。
如遇旧批注或手动调整后未及时刷新的情况，可使用“刷新外框与引线”命令重新整理，减少逐条修框、接线的操作。
- 样式统一设置，常用参数自动记忆
可以设置批注图层、颜色、文字样式、文字高度及云线弧长，并支持：
- 图层名称自动追加日期，方便区分不同日期的批注。
- 从已有云线拾取弧长；拾取本工具关联云线时，还可同步读取批注字高。
- 字高、弧长留空时自动匹配，减少初次设置。
- 文字背景遮罩、批注图层不打印及成组操作。
- 绘制云线时临时关闭自动捕捉，结束后恢复原设置。
- 记忆常用参数，开启“跳过对话框使用记忆绘制”后快速开始下一次操作。
支持在模型空间、布局视口内和布局纸空间创建批注。
- 集中审阅批注，快速定位图纸问题
通过“批注审阅与导出”窗口，可集中查看当前图纸中本工具创建的批注，包括批注内容、批注人、日期及所属模型或布局。
选中记录后即可定位到对应图纸区域，方便逐项检查。列表支持上移、下移、置顶和置底，可在本次审阅中调整意见顺序，并按该顺序导出。
还可以在引线上显示固定批注编号，配合 Word 中的批注位置信息，帮助接收人员对应图纸与报告中的问题。
- 在 CAD 中生成批注汇总表
支持选择部分批注或导出当前模型、当前布局中的全部批注，在图纸内生成意见汇总表。
表格图层、文字样式、文字高度、标题及表头均可设置，便于按照项目要求整理批注内容、日期和批注人信息。
- 自动生成带截图的 Word 审图报告
插件可按云线区域生成局部截图，并将截图与批注信息整理为 Word《审图意见汇总》，减少手工截图、复制文字和排版的工作。
- 截图支持黑白或彩色。
- 序号、批注位置、回复意见列可按需选择。
- 批注位置可包含 DWG 文件名、模型或布局名称及固定批注编号。
- 一条批注关联多处云线时，多张截图汇总在同一条意见中。
- 支持选择导出、全部导出，也支持按逐个点选的顺序导出。
导出的 Word 文档可以继续编辑，方便补充回复意见、整理审核记录和交付沟通。
常用命令
| 命令 | 用途 |
| XRC | 打开主界面，绘制云线并添加批注 |
| DRC | 连续绘制独立云线 |
| ZRC | 将封闭多段线转换为云线并添加批注 |
| CRC | 将独立云线连接到已有批注 |
| XRA | 审阅、定位批注，导出 CAD 表格或 Word |
| GRC | 手动刷新批注外框与引线 |
| ZKG | 开启或关闭成组选择 |
初次使用时，加载插件后输入 XRC，填写批注内容并设置样式，圈出问题区域，再单击放置批注；需要整理意见时，输入 XRA 进行审阅和导出。
使用时请注意：Word 导出需本机安装可正常调用的 Microsoft Word或WPS；“全部导出”针对当前模型或当前布局，不跨布局一次导出整份图纸。
下面我们就来看一下本次插件升级的主要功能怎么使用。
1、批注文字的多行输入
我们AP加载插件之后，输入快捷键XRC调用插件。

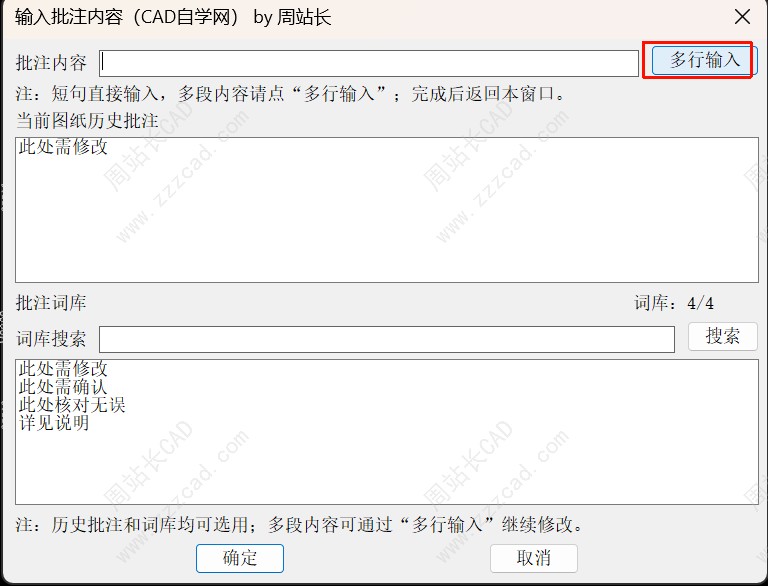

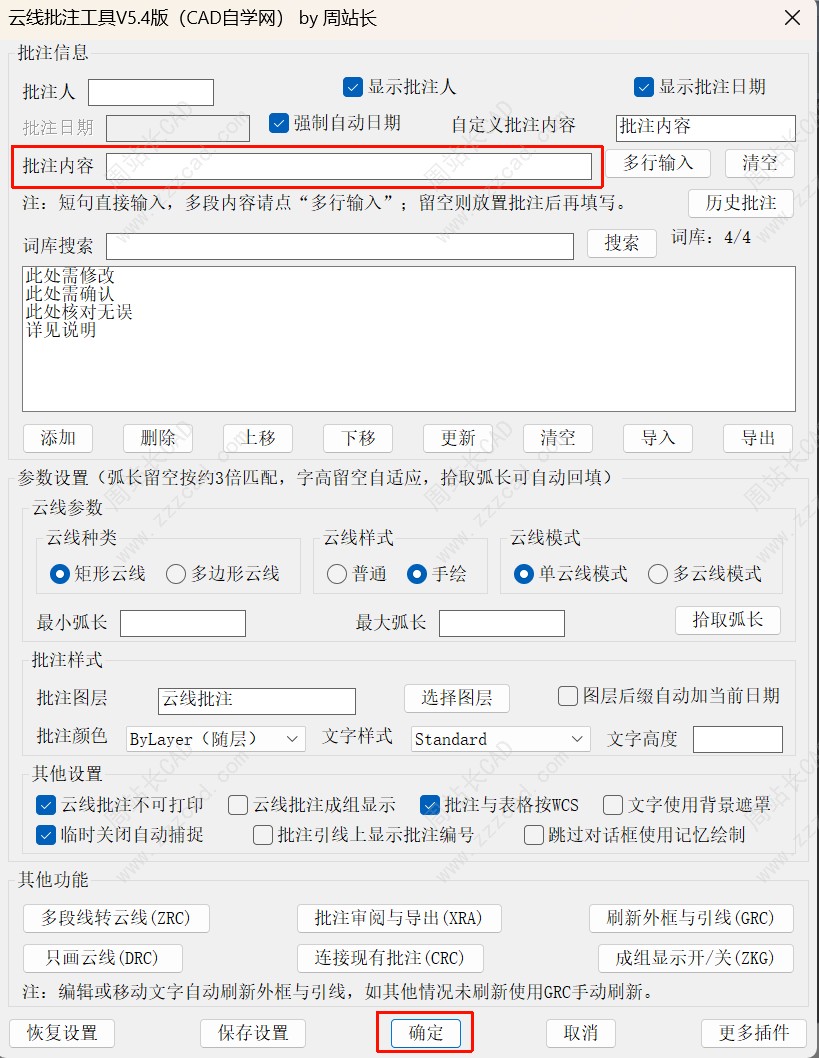

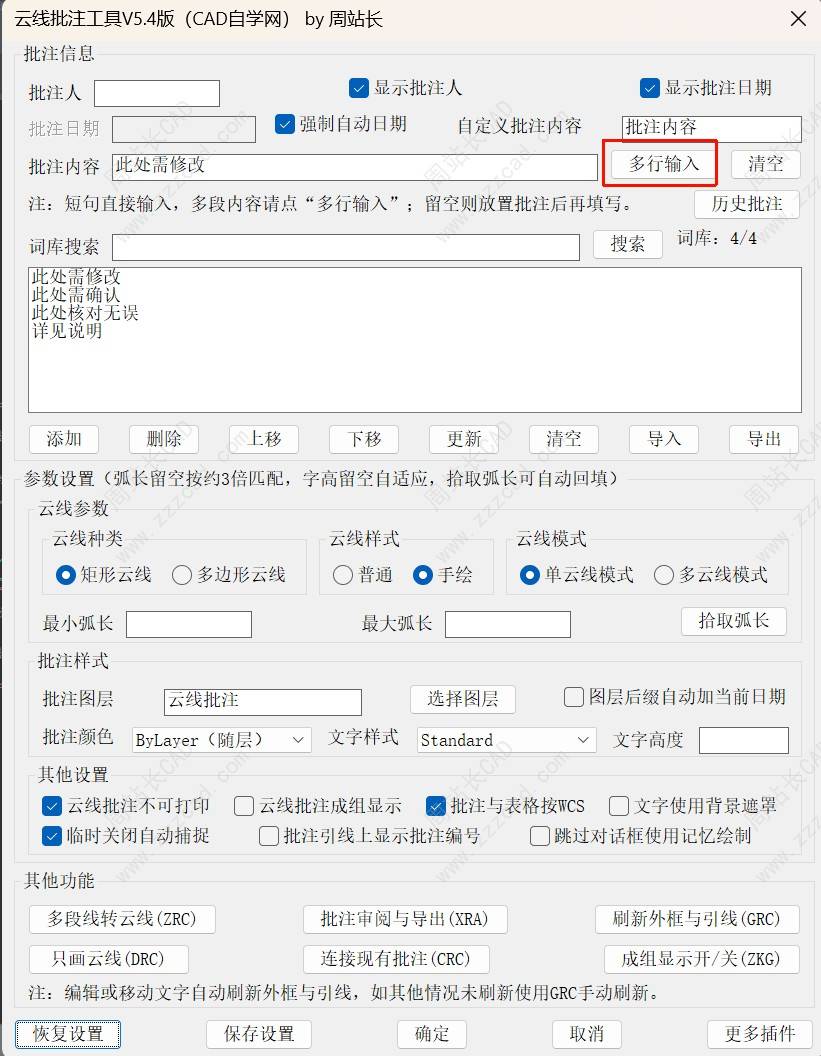

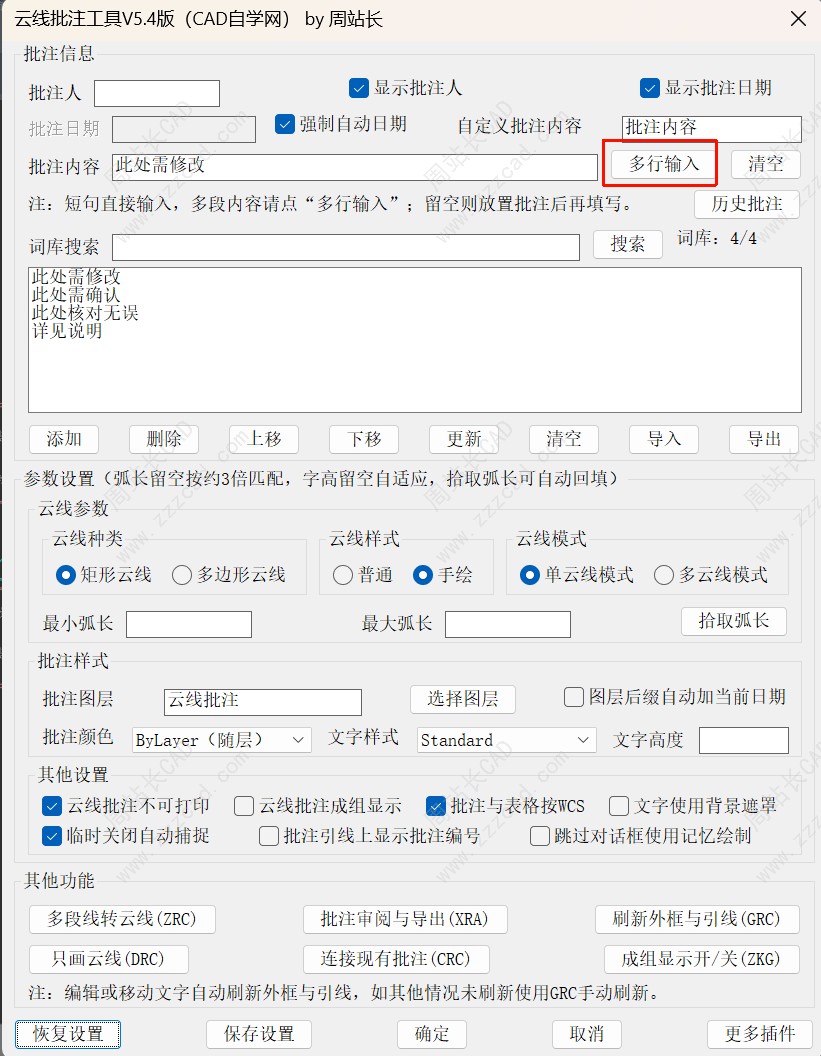

点击多行输入。

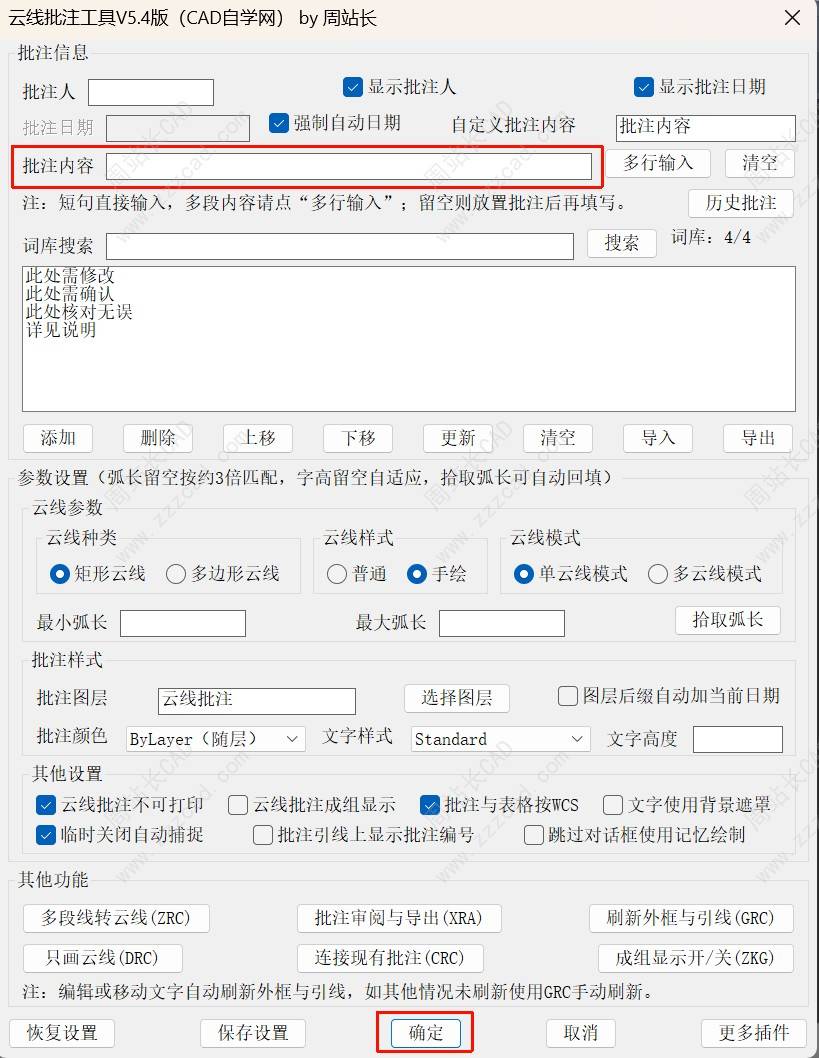

或者批注内容留空，点击确定直接进行批注

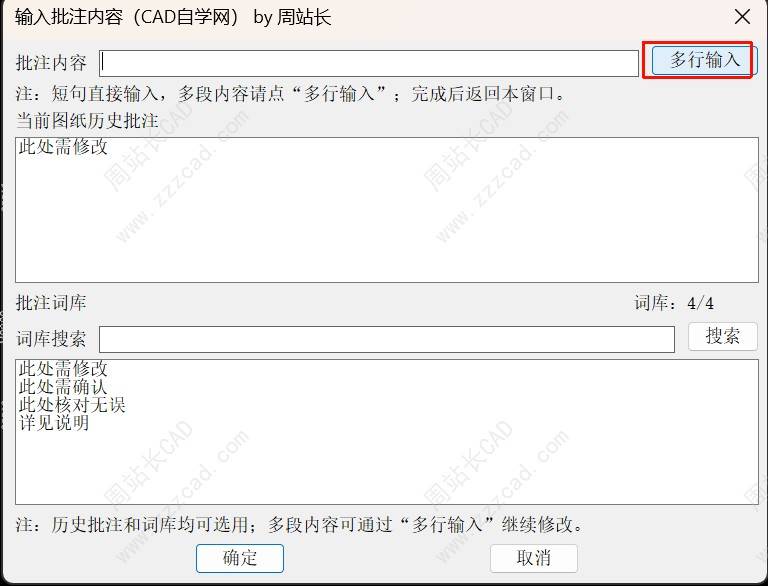

当我们放置批注文字的时候，它会自动弹出编辑对话框，我们再点击多行输入

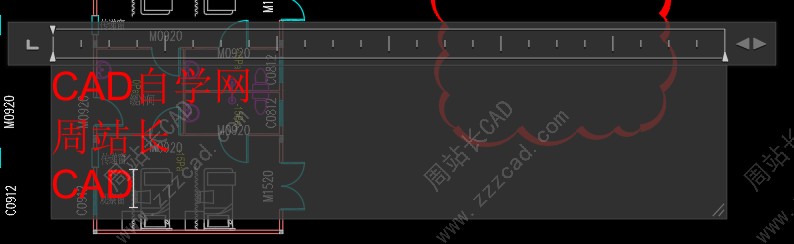

不管以上哪种方式，它都会弹出这一个CAD原生多行编辑的对话框。

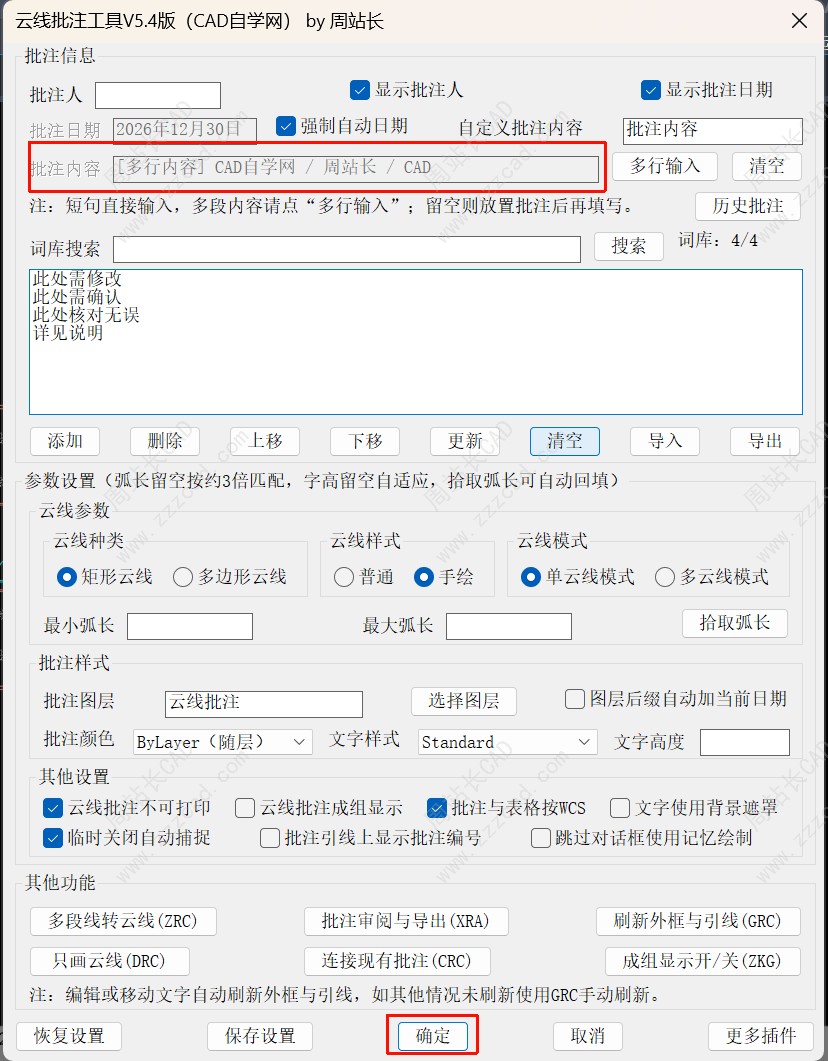

文字输入完之后，我们只需要在编辑框外单击一下，就会弹出以下的主界面。点击“确定”，就可以用我们的文字进行批注。

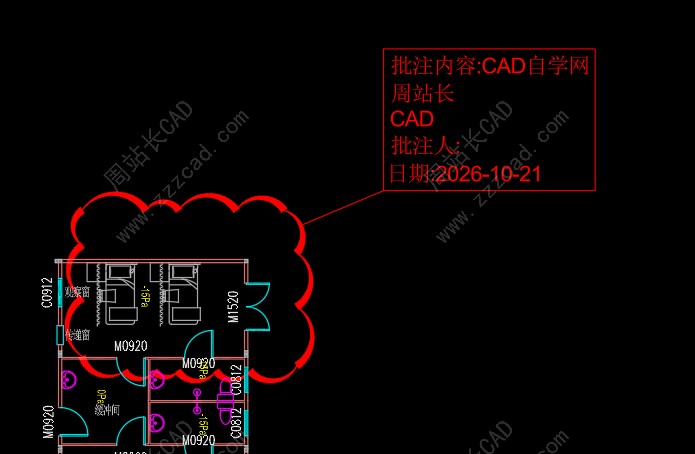

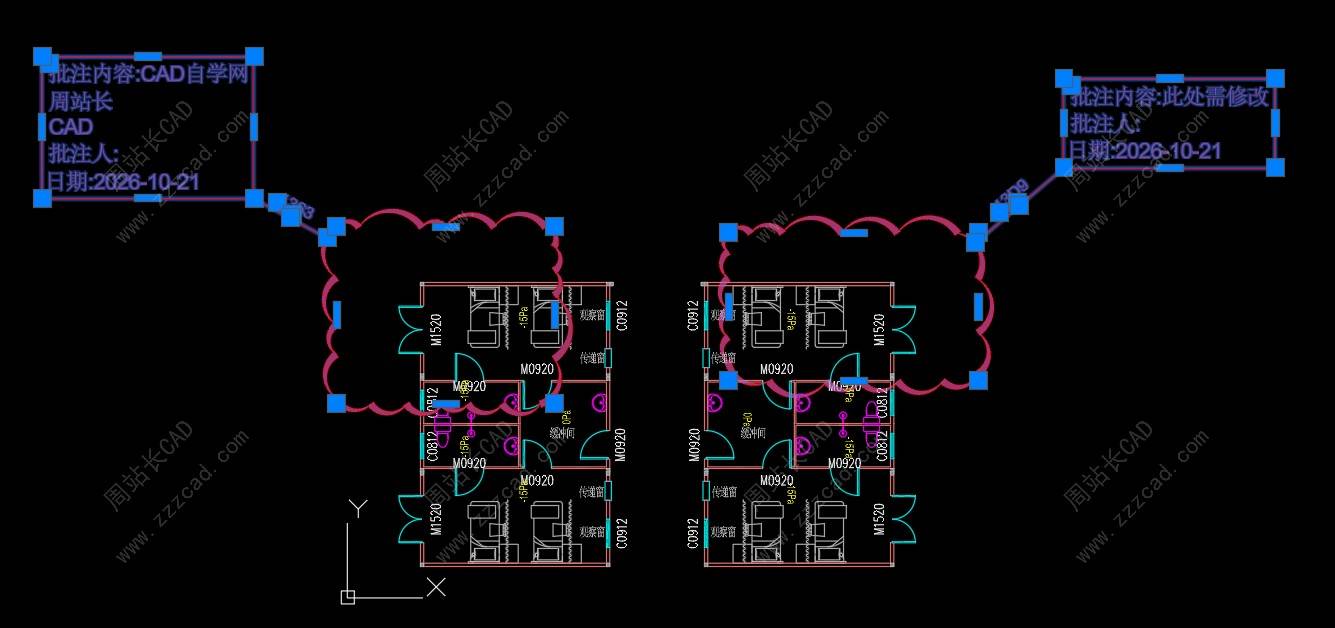

批注完成后如图。

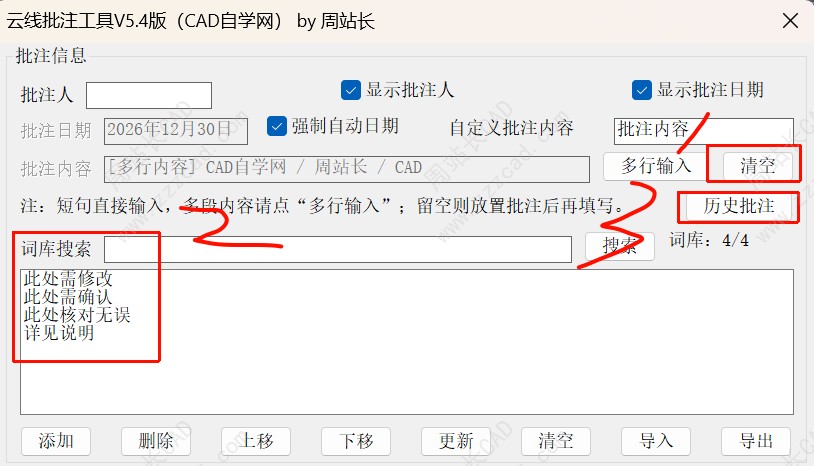

如果我们以后不想用多行输入，想直接在输入框里面输入，可以：
- 点击清除，然后输入即可；
- 直接在我们词库中选择已有的批注；
- 选择历史批注。
以上三种方法都行。
2、批注编号及word导出

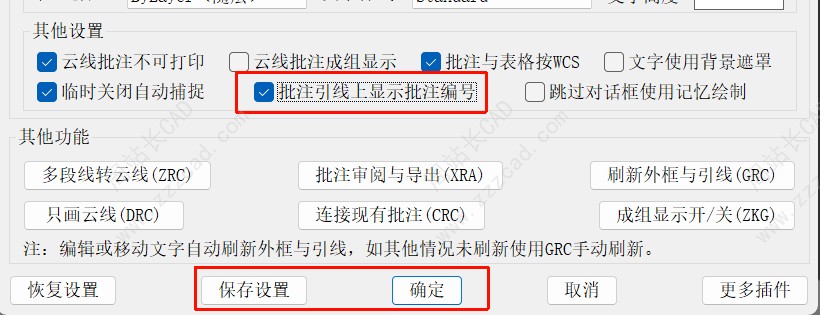

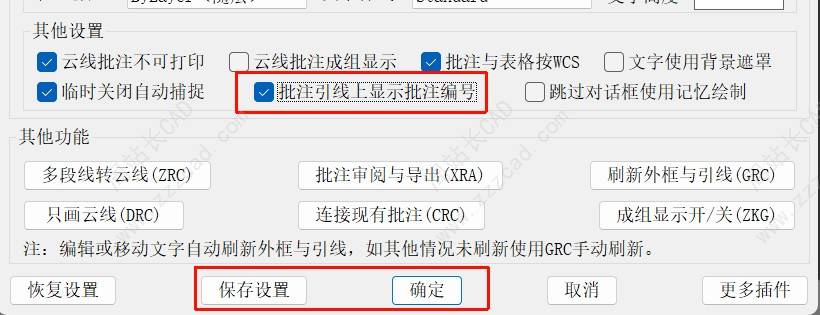

有时候，如果我们需要将批注导出成 Word 文档，别人拿到文档后不知道截图是图纸中的哪个批注。这个时候，我们就可以勾选“批注引线上显示批注编号”。点击“保存设置”，我们这个批注上就会显示编号；或者点击“确定”，我们新的旧的这一个批注上也会显示编号。

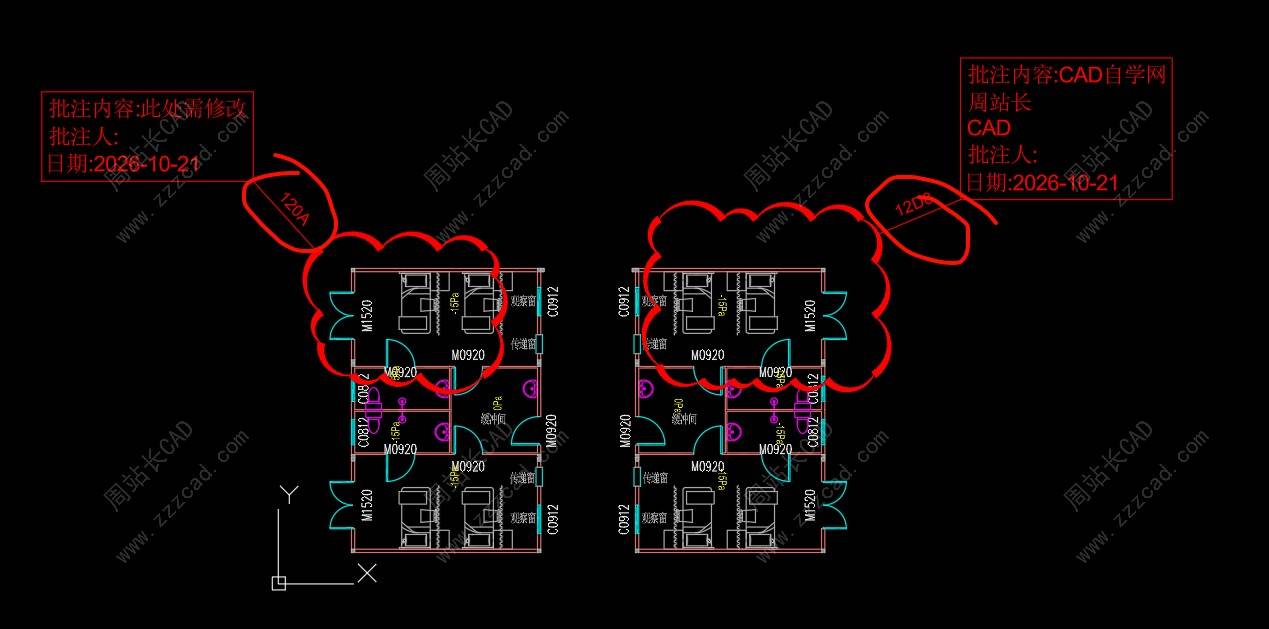

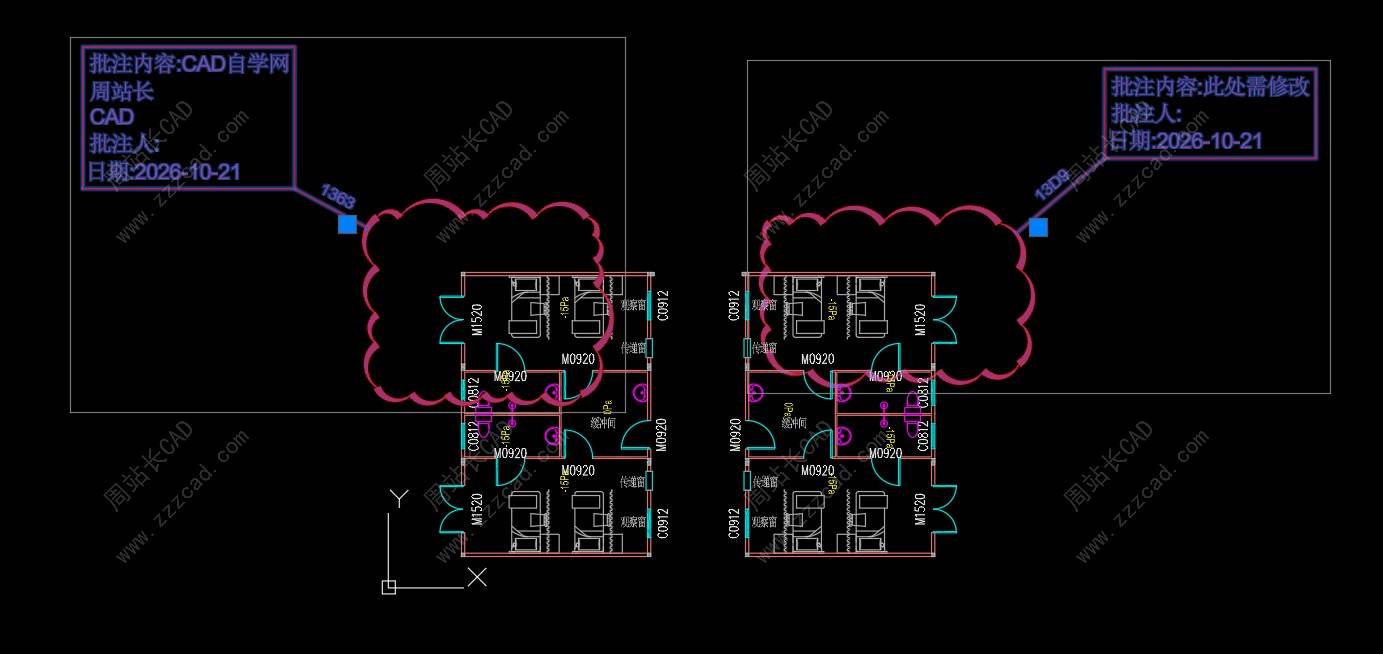

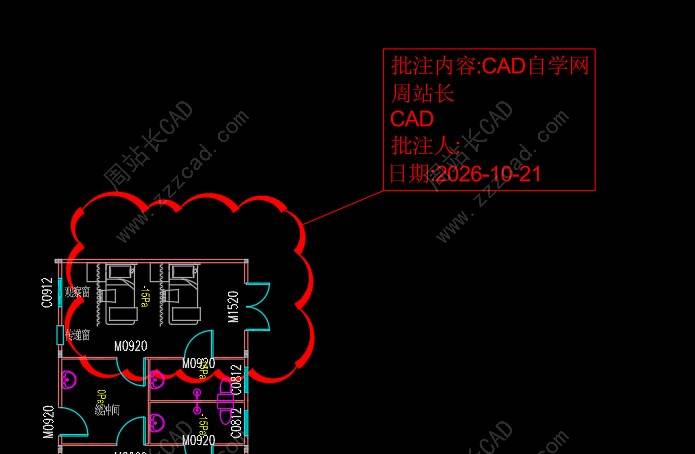

如图，这个编号是随机唯一的。

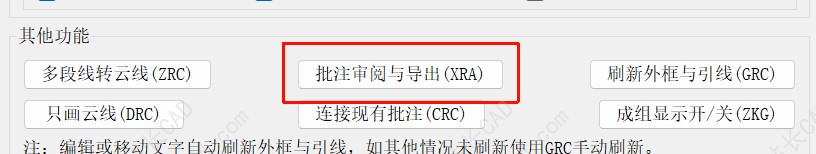

这时候我们再点击批注审阅与导出。

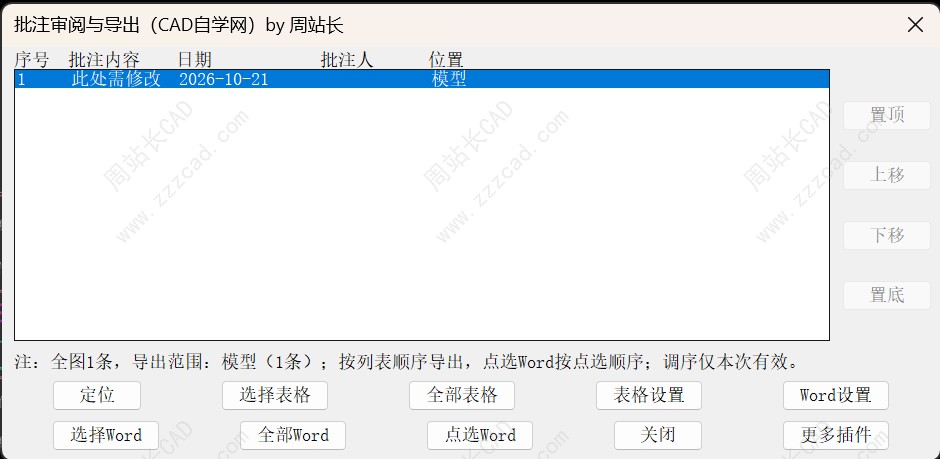

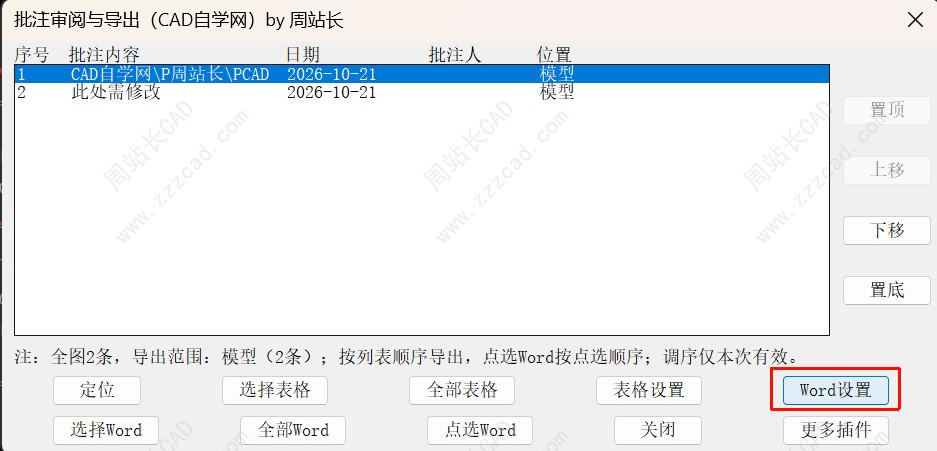

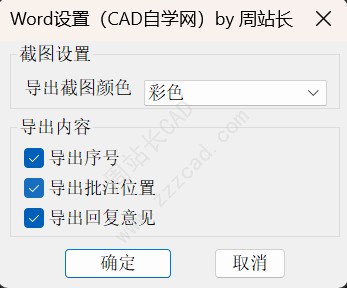

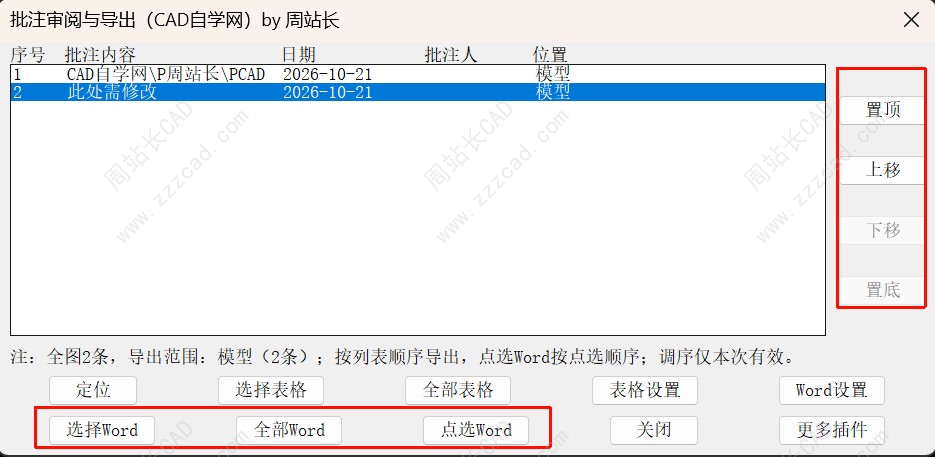

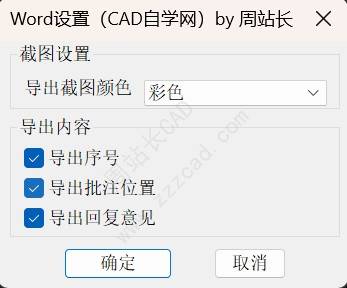

弹出“批注审阅与导出”对话框，我们点击 Word 设置。
设置我们需要导出的内容。
支持三种选择方式，也支持排列顺序。
排列顺序之后：
- 全部 Word 或选择 Word，都可以按我们排列的顺序进行导出。
- 点选 Word，可以按我们点选的顺序进行导出。

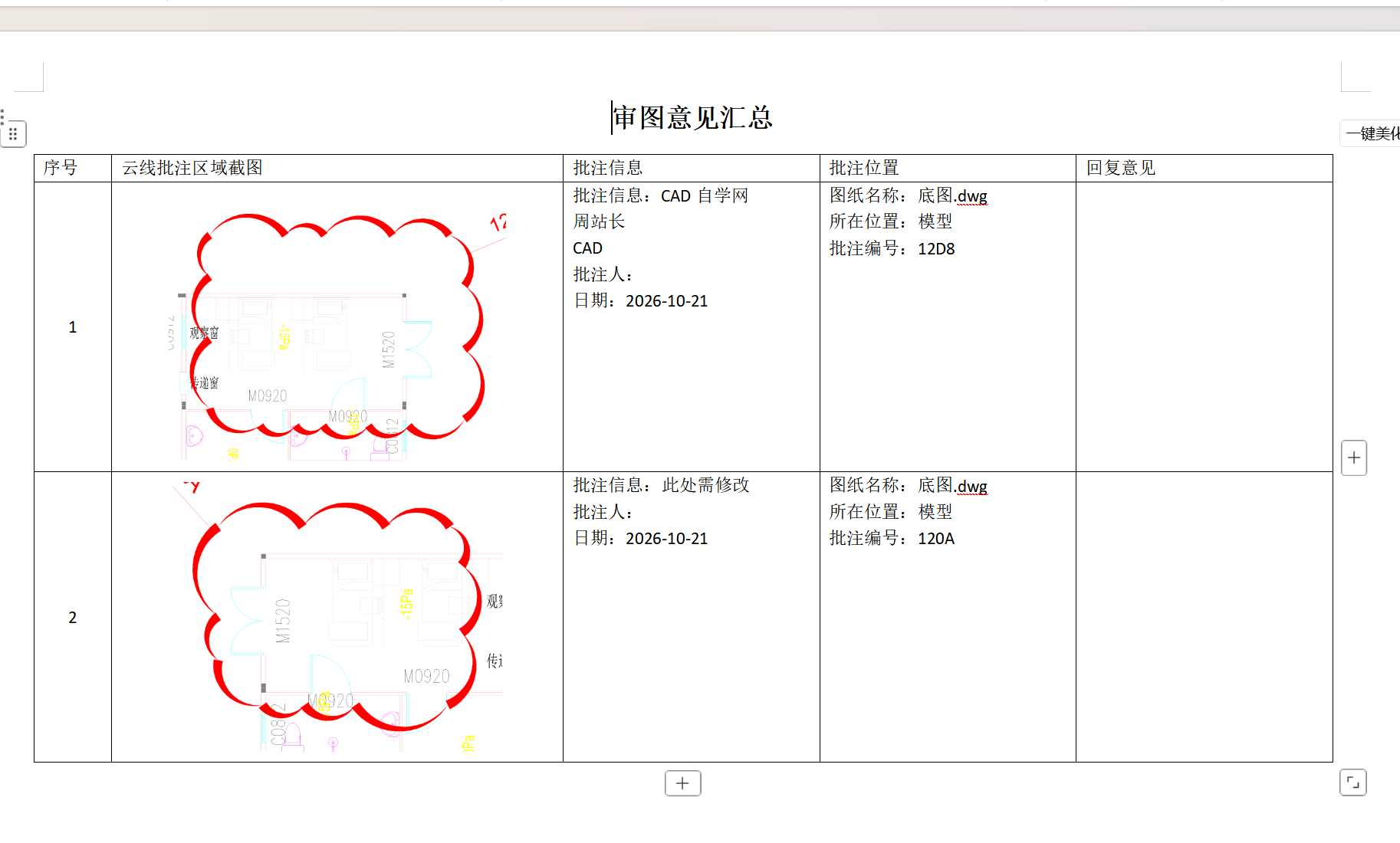

导出后如图。
Word 上的这个批注编号和图纸是一一对应的，我们可以通过这个编号找到对应的图纸，也可以通过 find 命令快速查找定位。

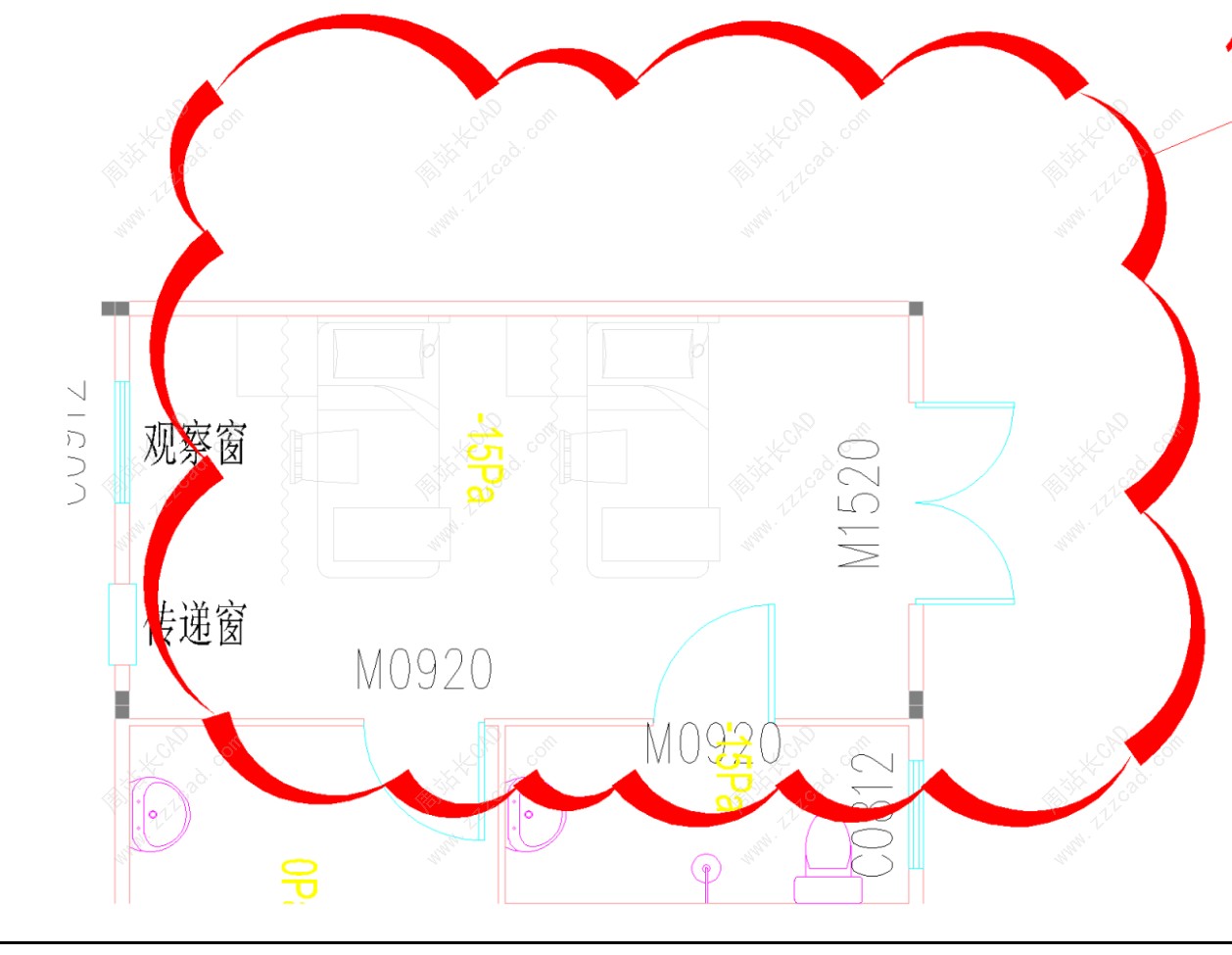

这个截图全部都是高清的，不管黑白还是彩色。因为我上面缩小了，我们放大给大家看一下。
3、批注成组与成组开关

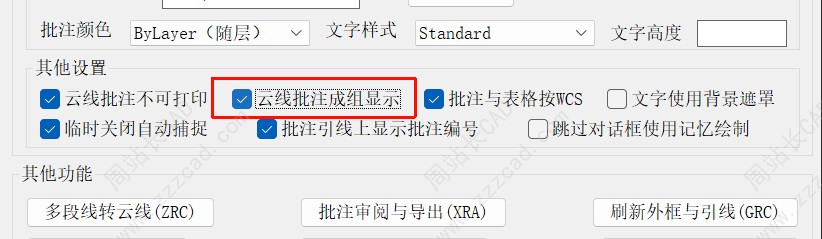

另一个是“批注成组”。正常情况下，如果你要将批注作为一个组，我们可以把“批注成组”打开。

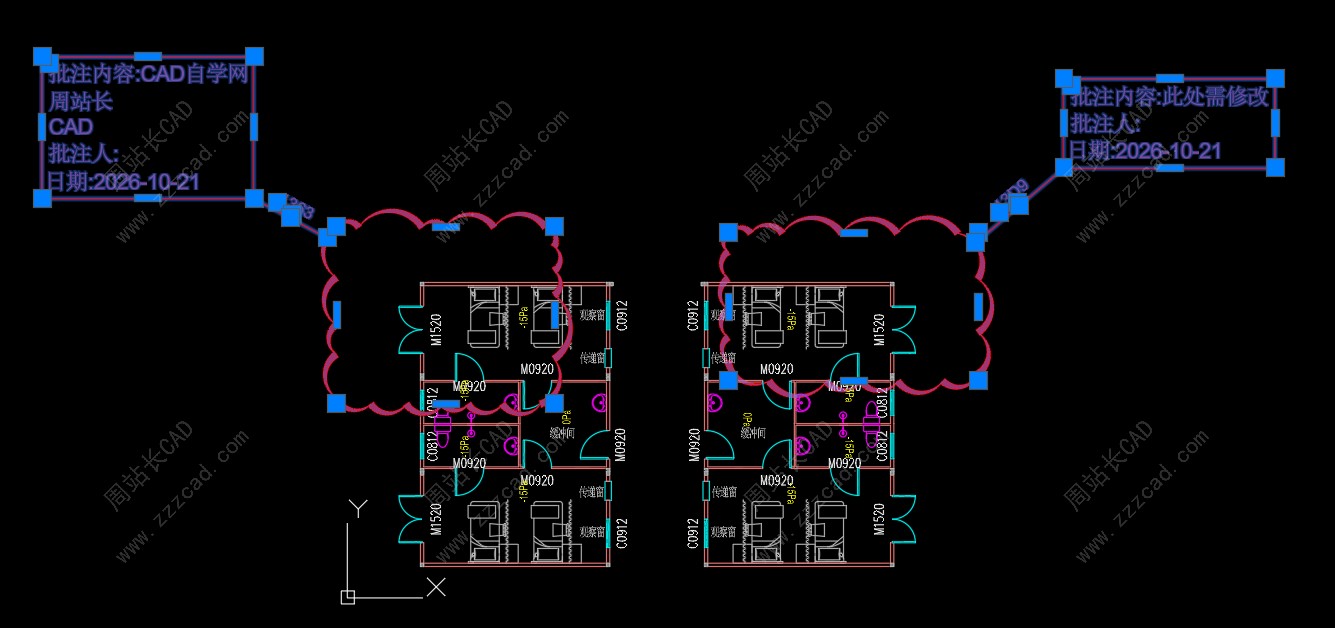

这样批注的内容都是成组显示的。

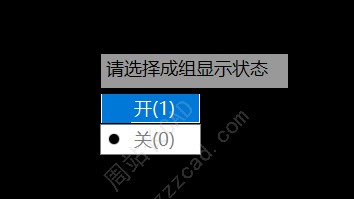

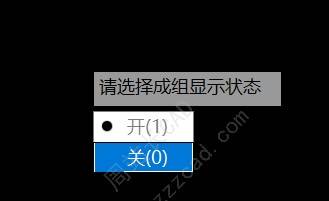

如果你不想成组显示，我们就输入快捷键ZKG。
把它关掉就行了。
这样就不是成组了。
同样我们需要再次成组，直接把它打开，又全部变成成组了，非常方便。
完。
