云线批注工具 V5.3 插件介绍
云线批注工具 V5.3 是由 CAD自学网周站长开发的一款 AutoCAD 图纸批注与审阅插件，集修订云线绘制、批注文字、外框引线、独立云线关联、词库管理、历史批注调用、连续绘制、批注审阅、CAD 表格导出和 Word 审图报告生成于一体，适用于图纸校审、问题标记、修改意见整理、整改回复及审图记录汇总等场景。
V5.3 在原有功能基础上，新增 Word 导出设置、审阅列表排序、按点选顺序导出 Word，以及批注文字背景遮罩，让批注显示、意见整理和审图报告输出更加灵活。同时保留 V5.2 对布局视口操作卡顿问题的修复及 Word 排版优化。
1、云线绘制方式更加完整：支持 XRC 手动画云线批注，也支持 ZRC 将一条或多条封闭多段线直接转换为云线批注。可选择矩形云线、多边形云线、单云线或多云线模式，以及普通、手绘两种云线样式，满足不同图纸批注需求。

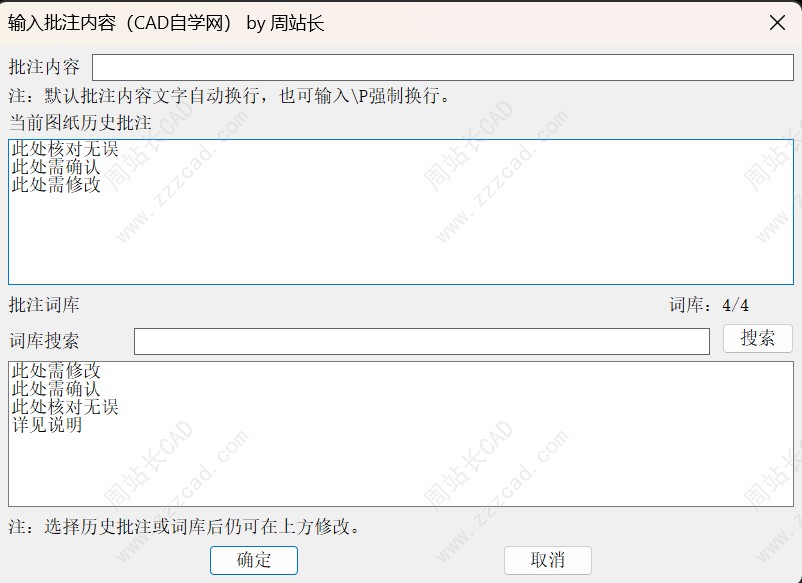

2、批注内容支持落位后再输入：主界面的批注内容可以留空。指定批注框位置后，插件会自动弹出快捷输入窗口，可手动填写内容，也可直接调用当前图纸中的历史批注或永久词库。历史批注与词库采用上下全宽显示，长内容查看和选择更加方便。
3、支持只画云线和后续关联：使用 DRC 可连续独立绘制修订云线，不创建批注文字、外框和引线。需要关联时执行 CRC，可连续点选或框选多条独立云线，再统一连接到一个已有批注文字，适合先圈出多个问题位置、后集中填写修改意见。
4、云线可以重新连接批注：使用 CRC 建立关联后，如果原引线被删除，插件可以识别失效关联云线，并允许将其重新连接到其他批注文字；如果原引线仍然存在，则会阻止重复连接，避免一条云线产生混乱的重复关联。
5、注释性文字与比例切换更加稳定：支持使用注释性文字样式创建批注。在模型空间或布局视口中切换注释比例时，插件会根据批注文字当前的实际高度重新计算外框和引线，避免重复换算造成批注框异常放大。直接创建在图纸空间中的批注保持固定纸面尺寸，不受模型比例变化影响。
6、批注对象自动联动更新：编辑或移动批注文字、调整文字宽度、移动云线后，插件会自动刷新外框尺寸及引线两端位置，使引线连接对应云线和批注外框。复制、粘贴、镜像或阵列批注后，也会根据对象关系自动整理关联；特殊情况下还可以使用 GRC 手动刷新。

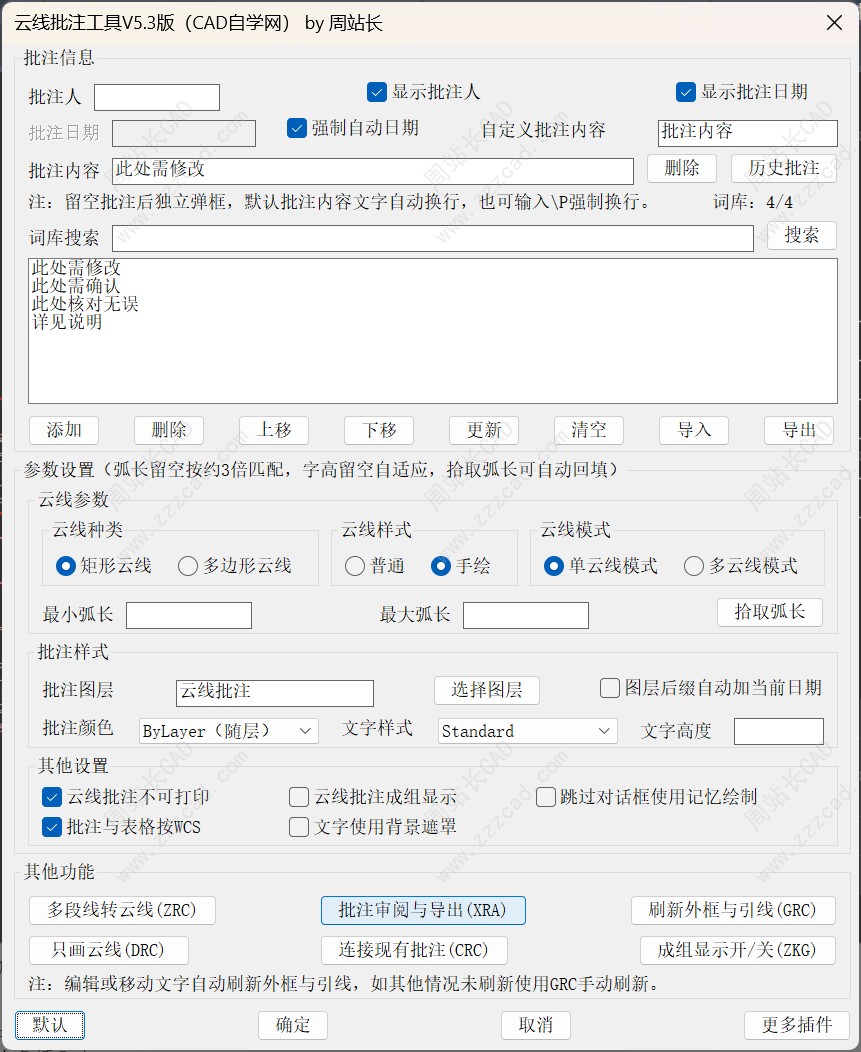

7、参数设置和记忆更加完整：可自定义批注人、日期、批注内容、图层、颜色、文字样式、文字高度和云线弧长，支持真彩色、随层颜色、图层日期后缀、不可打印图层和参数长期记忆。弧长和字高可留空自适应，也可拾取已有云线，自动回填弧长及关联批注的文字字高。留空产生的自适应弧长不会写死到参数记忆中。
8、新增批注文字背景遮罩：主界面新增“文字使用背景遮罩”选项，开启后，新建批注文字及绘制预览会使用绘图区背景色遮罩，减少图纸线条对批注阅读的干扰。该选项默认关闭，可记忆选择，仅作用于新建批注及预览，不会批量修改已有批注。
9、支持 WCS 与当前 UCS 绘制：可选择批注文字、外框、矩形云线和导出表格按 WCS 方向生成，也可以跟随当前 UCS 方向，适合旋转坐标系、斜向图纸及不同制图环境。
10、词库与历史批注调用更方便：内置批注内容词库，支持添加、删除、更新、搜索、上移、下移、清空以及 TXT 导入导出。主界面和快捷输入窗口均提供词库搜索按钮，同时支持回车、Tab 或离开搜索框时自动过滤，减少大量审图时重复输入相同意见。
11、连续批注与成组显示更加灵活：支持“跳过对话框使用记忆绘制”。执行 XRC、ZRC 或 DRC 后可直接进入绘制或选择流程，输入 S 可随时打开设置。通过 ZKG 可开启或关闭云线批注的成组选择显示，方便整体选择批注或分别编辑云线、引线等对象，切换时不会破坏原有关联。

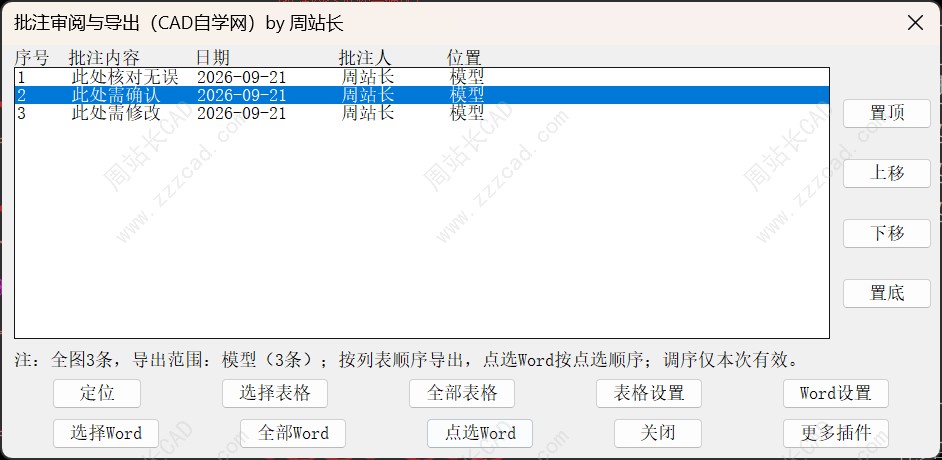

12、XRA 支持集中审阅和快速定位：XRA 可集中查看本插件创建的批注内容、日期、批注人及所在位置。位置列会显示“模型”或实际布局名称，点击定位时可自动切换到对象所属模型空间或布局，并对目标批注进行缩放定位。
13、新增审阅列表排序：审阅列表新增“上移、下移、置顶、置底”按钮，可根据图纸位置、问题类别或审阅需要调整批注顺序。通过“选择表格”“全部表格”“选择Word”“全部Word”导出时，均按调整后的列表顺序输出。排序仅在本次审阅中有效，关闭后重新打开审阅窗口，将恢复扫描顺序。
14、支持局部或全部导出 CAD 表格：XRA 提供“选择表格”和“全部表格”两种方式。“选择表格”支持连续点选、连续框选或混合选择云线、批注文字、外框和引线，自动过滤普通对象、合并重复批注并重新编号；“全部表格”导出当前模型空间或当前布局标签中的全部批注，避免不同空间的批注混入同一张表格。
15、支持生成 Word 审图意见汇总：XRA 提供“选择Word”和“全部Word”功能，可自动截取批注云线所在区域，生成审图意见汇总文档。默认包含“序号、云线批注区域截图、批注信息、回复意见”四列，批注信息中汇总批注内容、批注人和日期。一个批注关联多条云线时，多张截图会排列在同一条记录中，方便填写回复意见和跟踪整改结果。
16、新增 Word 导出设置：XRA 中新增“Word设置”按钮，截图可选择黑白或彩色，默认使用黑白；同时可选择是否导出“序号”和“回复意见”列，两项默认勾选。取消勾选后，对应整列不再导出，其余列自动分配宽度，截图和批注信息始终保留。设置确认后会记忆，“选择Word”“全部Word”和“点选Word”共用同一套设置。
17、新增按点选顺序导出 Word：通过“点选Word”，可按希望的报告顺序逐个点选当前模型空间或当前布局标签内的批注。支持点选批注文字、云线、外框或引线，同一批注重复点选时自动去重，保留首次点选位置。按回车完成选择并导出，按 Esc 取消，适合按照图纸阅读顺序或问题处理顺序编排审图报告。
18、Word 导出支持模型空间和布局空间：模型空间、布局视口内以及布局图纸空间中的批注均可生成截图。插件会根据云线所属空间自动切换到对应标签和位置，导出完成后恢复原来的视图、图层打印状态和相关设置。
云线批注工具 V5.3 覆盖从云线绘制、批注录入、关联维护，到集中审阅、顺序调整和报告导出的完整工作流程。新增的背景遮罩、导出排序及 Word 设置，让图上批注更易阅读，也让审图报告能够按实际工作需要组织内容，适用于日常图纸审查、修改反馈、问题汇总、整改回复和历史意见复用。
注：此插件采用一机一码授权，会员和购买用户最多可绑定3电脑。
