最近在写和图块相关的插件,首先想到的就是图块创建,我心想图块创建还不简单?一个B就搞定,要写插件?
然后我就在想我要写一个快速建块的插件,坐在夜深人静的电脑旁边写着写着,我想干脆加一个批量创建图块吧,但是程序怎么知道我到底哪些对象是块呢,相同的对象块名也要一样啊,就这样,这个CAD批量创建图块插件诞生了。
说实话写插件真的很累啊,周站长写的所有插件都被我加密处理了,但也难不住被反编译的,但功能完全不同,可能就是外壳一样吧,还有被拿去卖的,我想小插件也没必要一机一码,大家下载回去也可以多个电脑使用,给同事使用也行,但你别卖好不好,再这样下去后面可能会实现插件一机一码了。
好,不说了看下今天这个插件把。

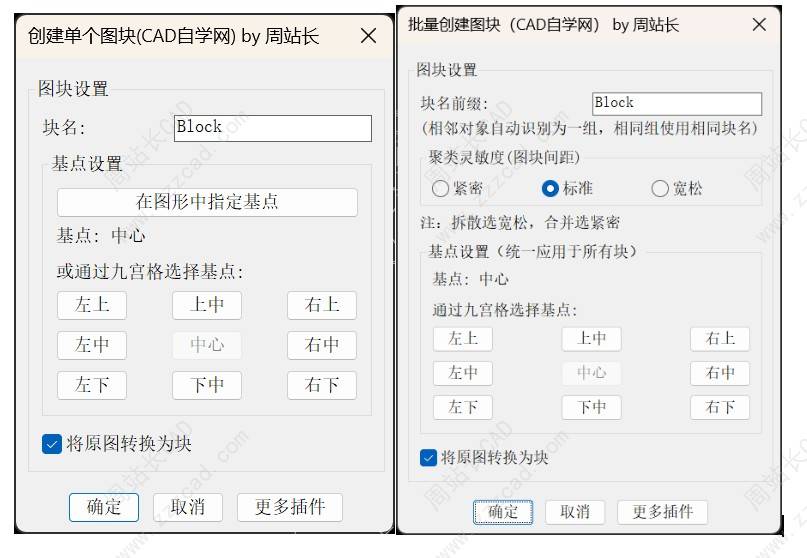

插件包含单个图块创建和批量创建,界面如下。
CAD图块批量创建工具插件下载链接:点击下载
插件介绍:
1、块名智能重名冲突处理(自动重命名或覆盖)
2、插件内置九宫格基点定位系统(如左上、中心、右下等),无需手动捕捉即可精准定位基点
3、支持灵活的原图处理(保留或直接转块)
4、针对批量创建图块,独家创建通过智能空间聚类算法,自动识别相邻或重叠的对象并批量转为独立图块。智能分组: 独创“紧密、标准、宽松”三档灵敏度调节,完美解决图形间距不同导致的误合并或误拆分问题。自动优化: 自动识别完全相同的图形组,复用同一个块定义,有效控制图纸体积。统一基点: 批量生成的成百上千个图块,也能统一按九宫格规则设置基点。
下面我们来看下怎么使用吧,我直接说批量创建图块了,创建单个图块这里就不说了。

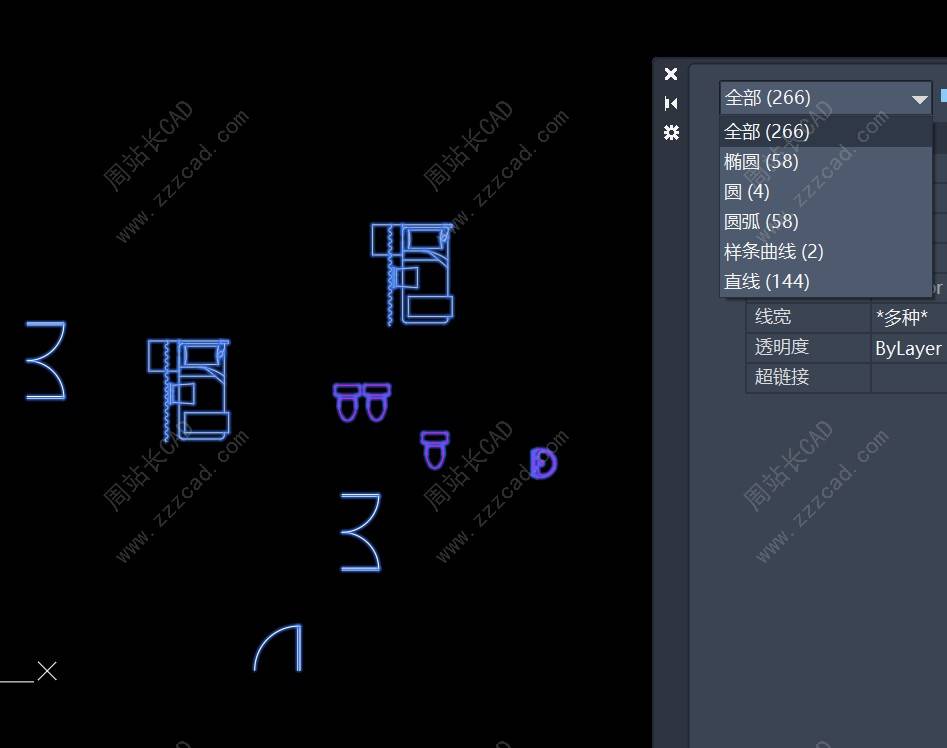

比如下面这个图有各种各样的对象,那如果我想批量创建图块,肯定是床、马桶、门要分开,而且相同的床块名也要一样,怎么办?
下面我们看操作。

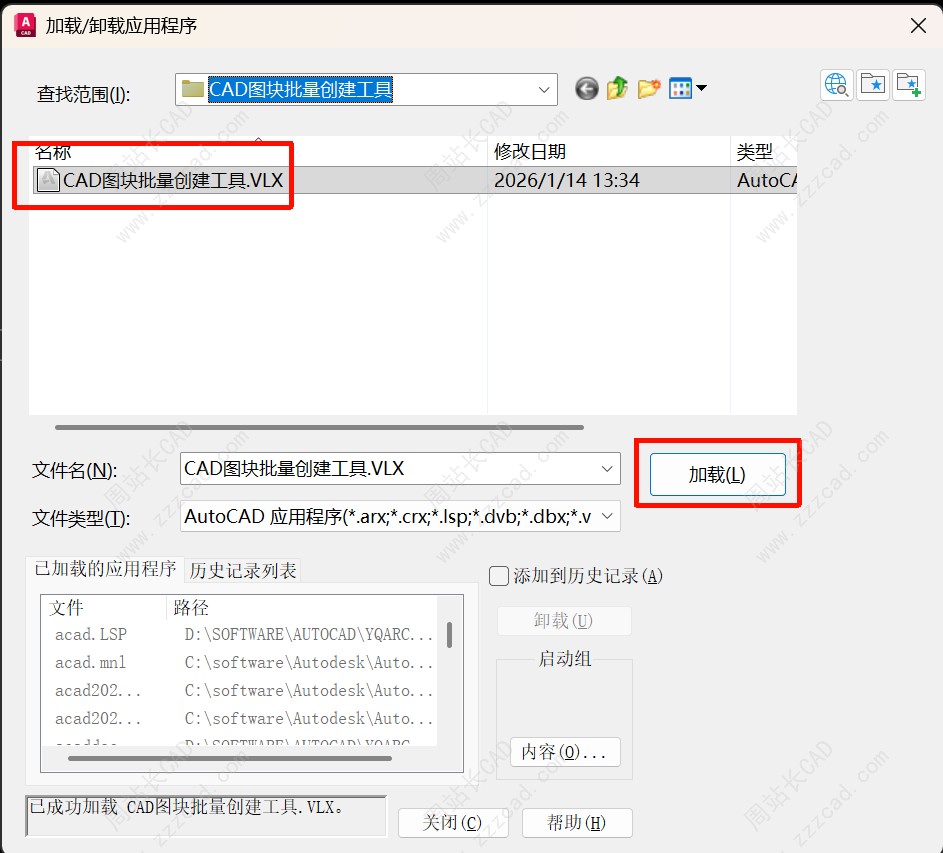

AP加载插件。

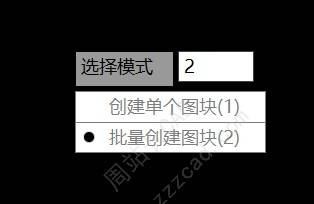

输入CJTK命令,下面两个是二级命令,一个是创建单个图块,一个是批量,大家也不用记。
回车之后输入2选择批量创建。

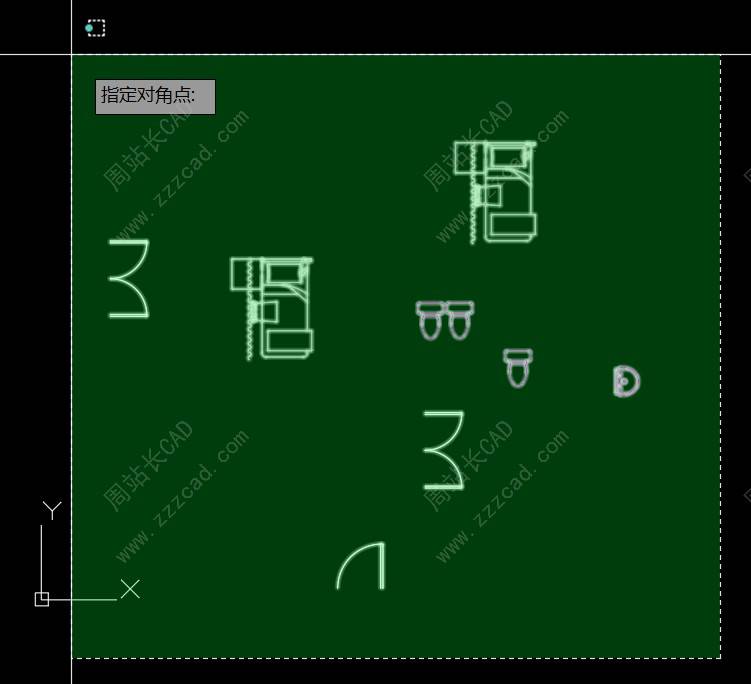

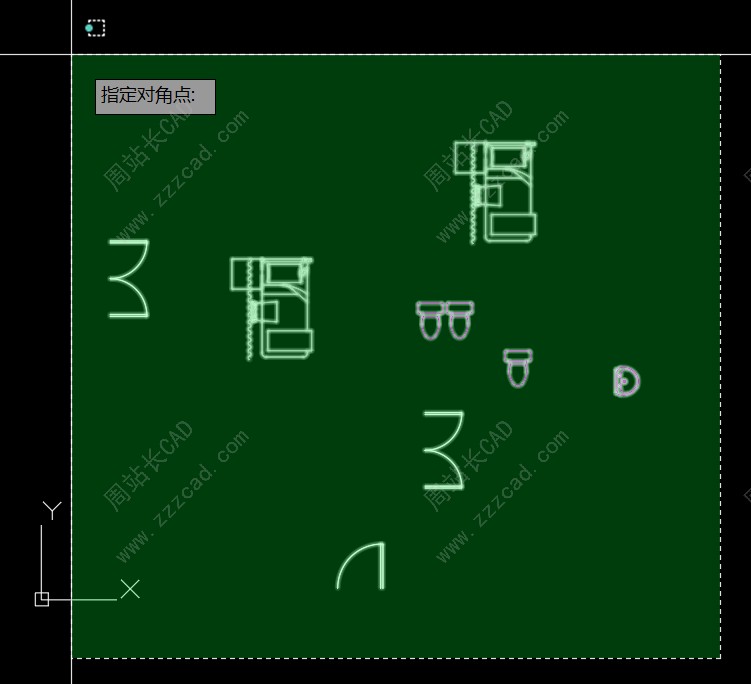

选择要创建的图块对象回车。

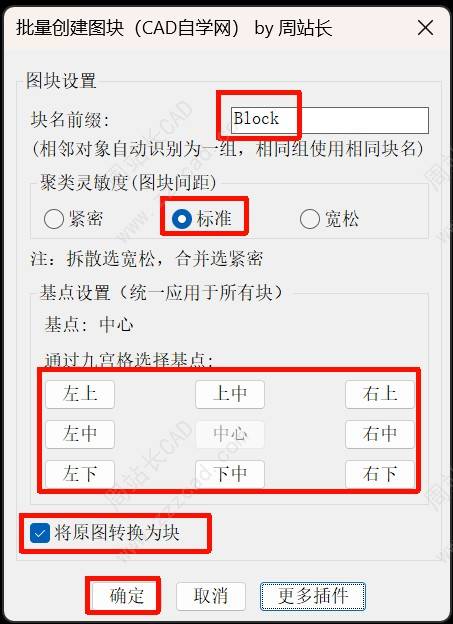

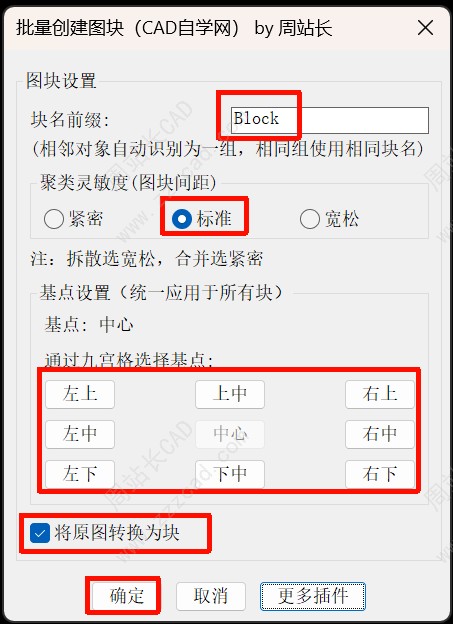

弹出批量创建图块,输入块名前缀、聚类灵敏度一般标准即可、设置基点,基点也比较直观,九宫格,看了就明白,勾选是否将原图创建成块。

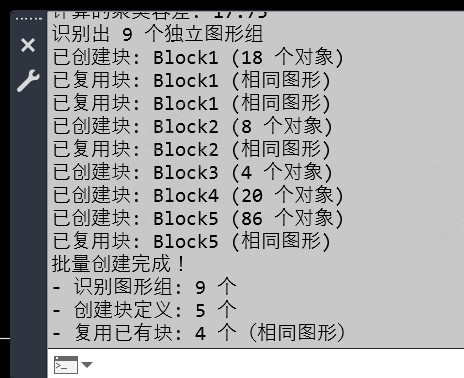

确定之后一键搞定,9个对象,5个不同的块,插件自动给你搞定,就问你省不省心。

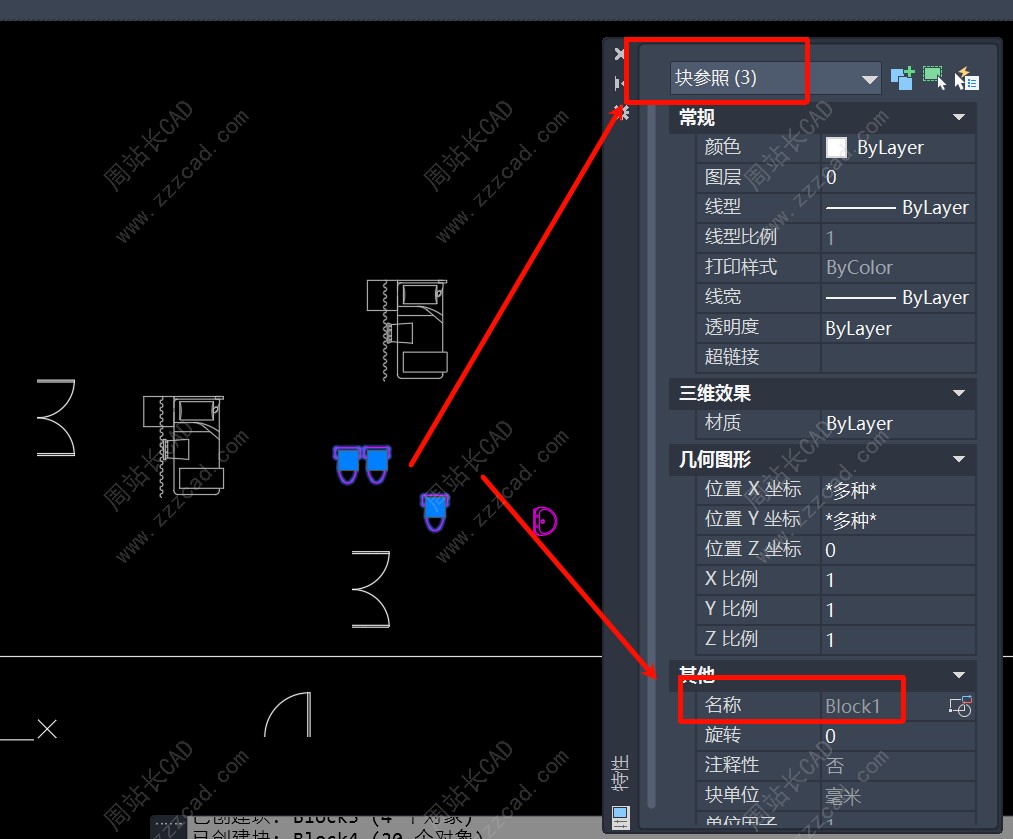

随便选一个看下结果。
完。
