利用通用版CAD画三视图我们经常需要做45度辅助线来画图，而AutoCAD Mechanical机械版提供了投影功能，非常方便，比如下面这个图的相贯线画图。
画法：

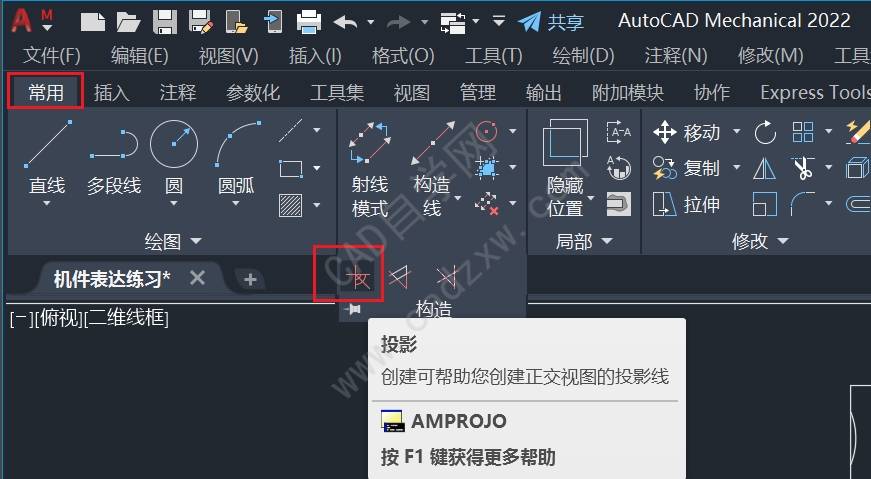

点击常用选项卡，构造中的投影功能；

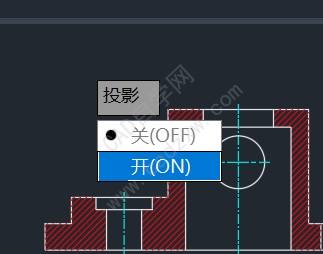

选择开；

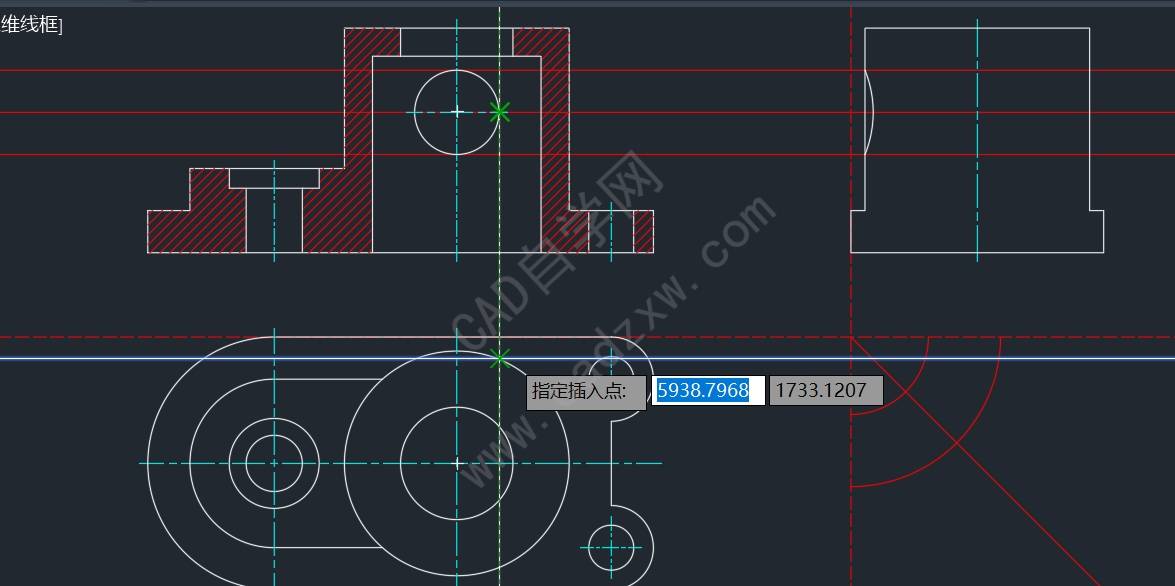

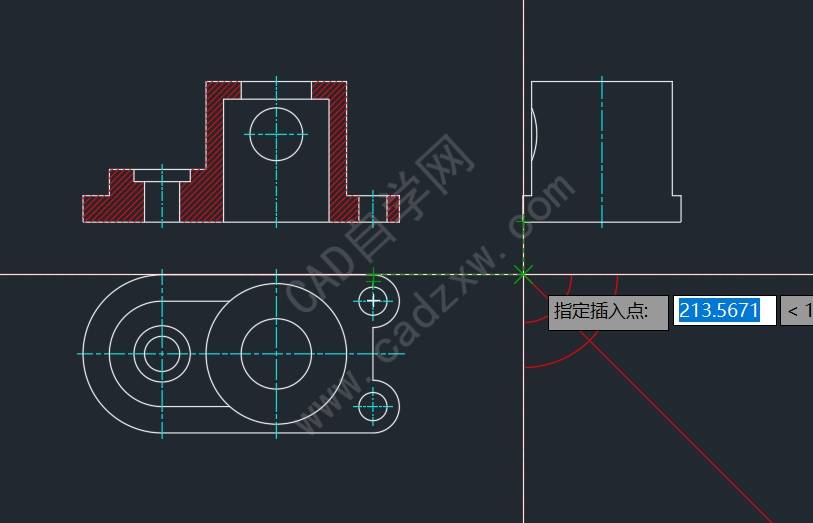

指定插入点；

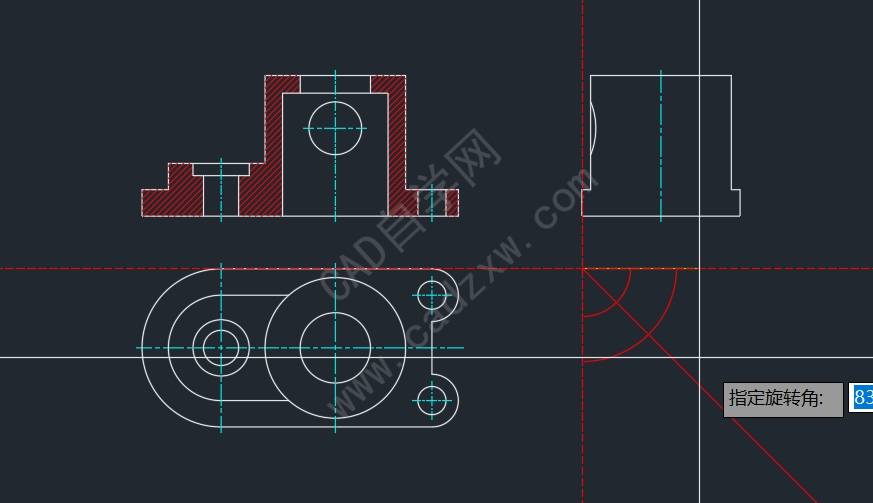

指定旋转角；

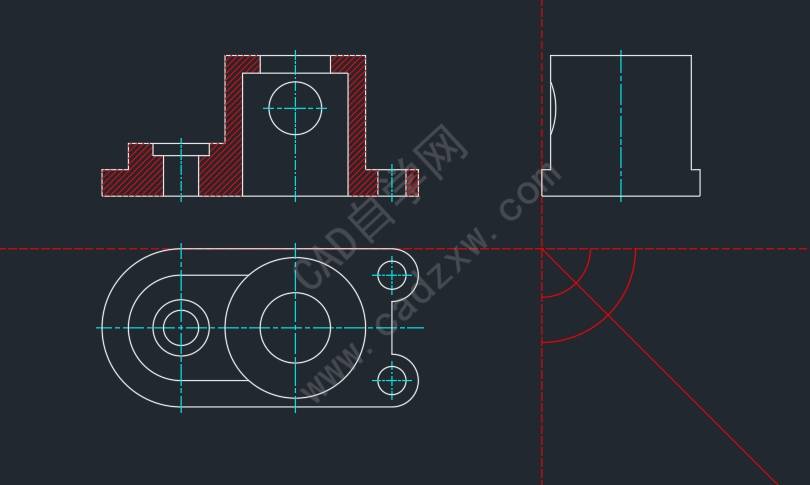

最终如图；

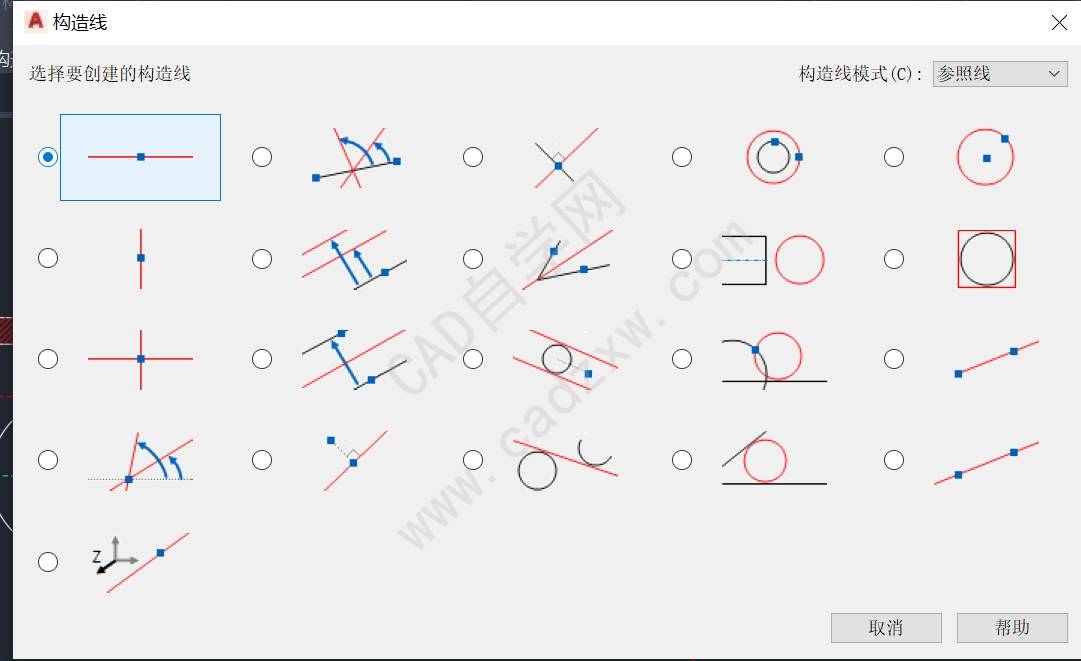

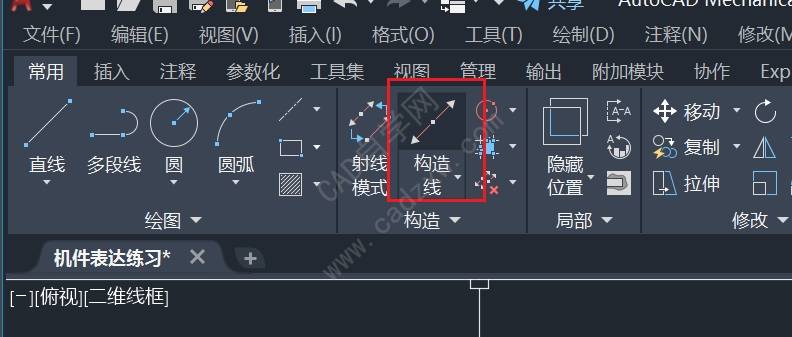

点击常用选项卡，构造线；
选择水平构造线；

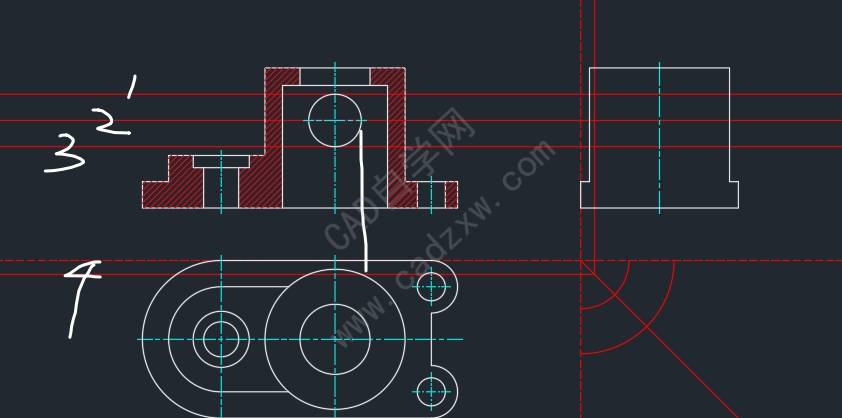

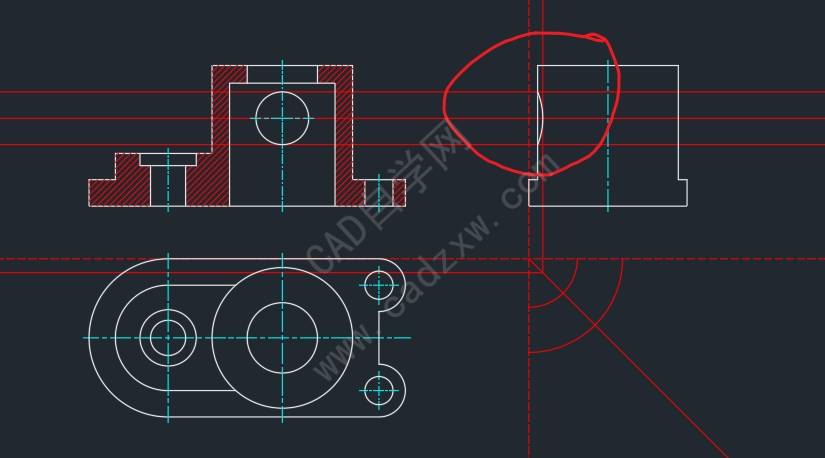

如图4条；

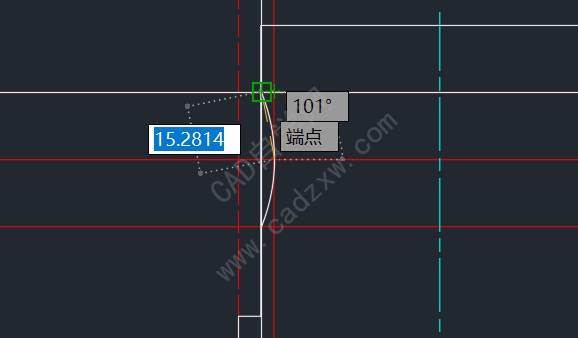

三点画弧即可完成相贯线的绘制；
最终如图。
