利用AutoCAD Mechanical隐藏位置进行消隐图形

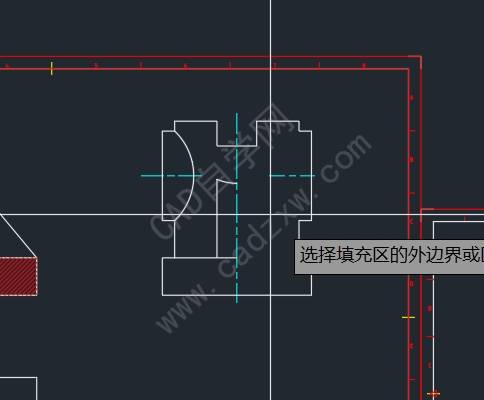

在用cad做图的时候，经常需要做剖视图，而做剖视图用好消隐可以达到事半功倍的效果，比如下面这张图的消隐如图出来。

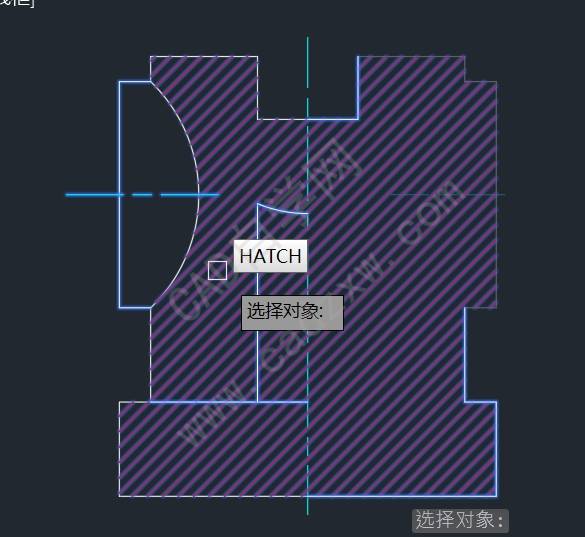

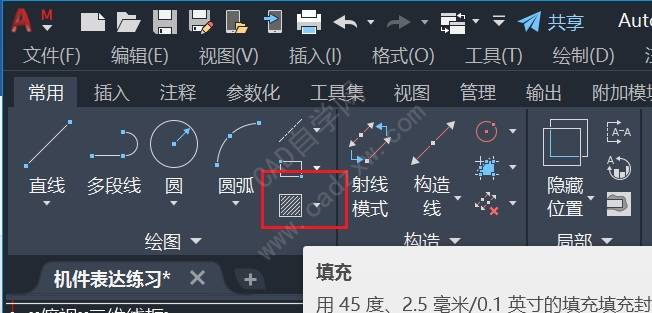

首先填充一下；

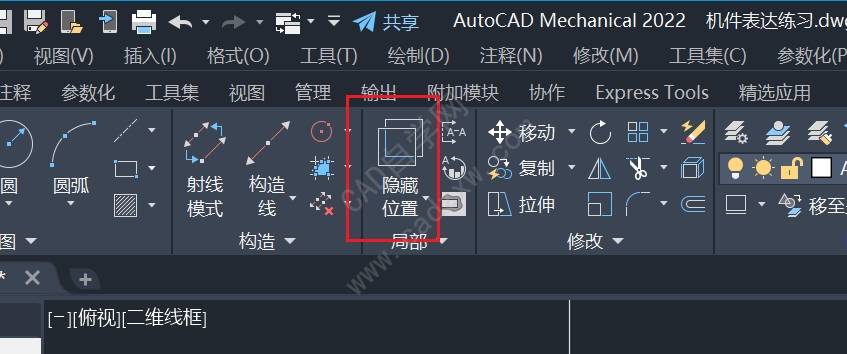

点击隐藏位置进行消隐；

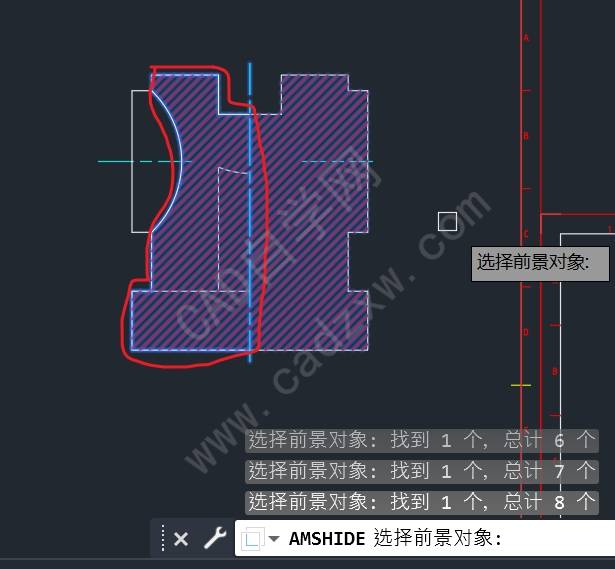

选前景对象；

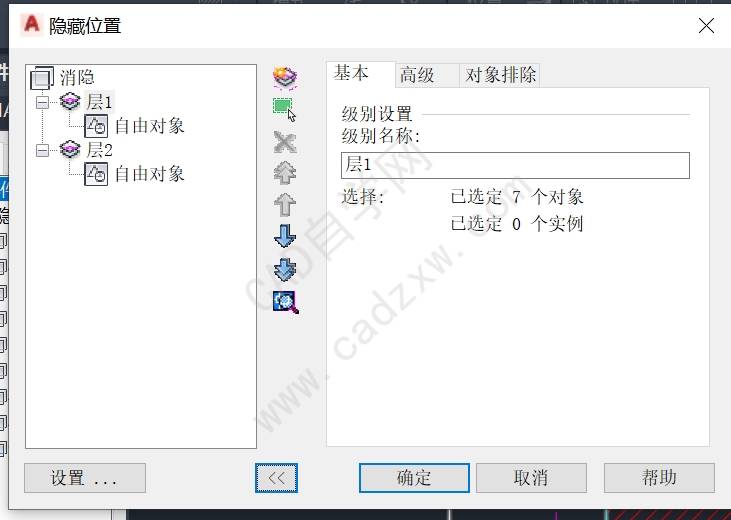

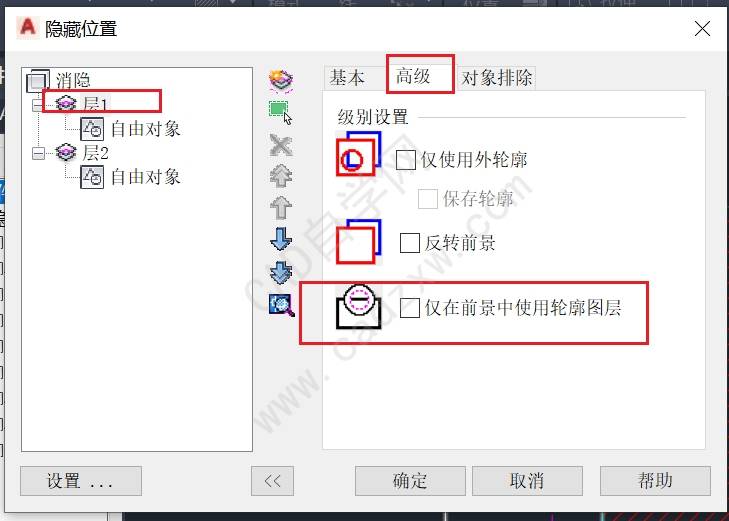

回车后弹出隐藏位置设置对话框；

选择层1将仅在前景中使用轮廓图层前的勾去掉；

注：因为轮廓含有中心线图层。

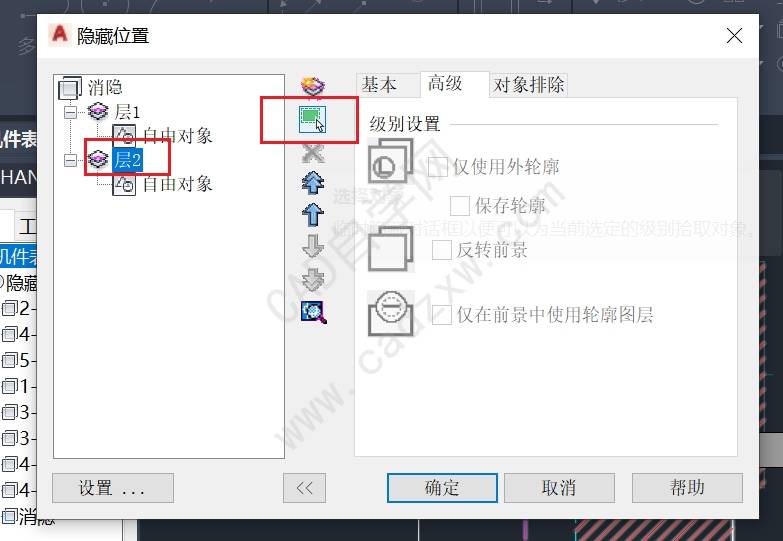

层2中选择剖面线；

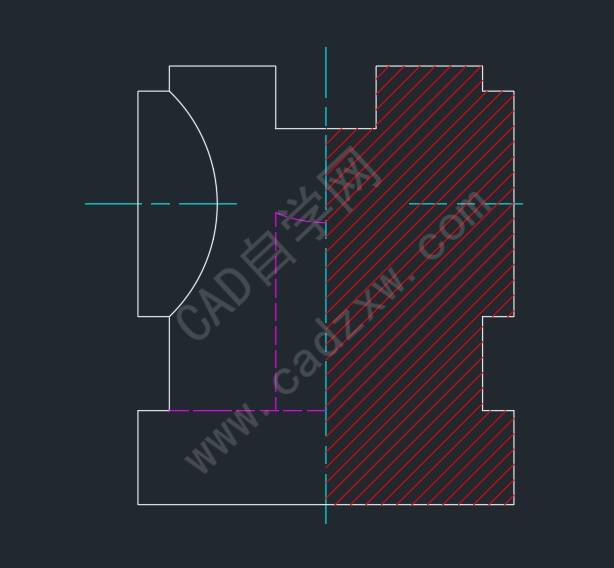

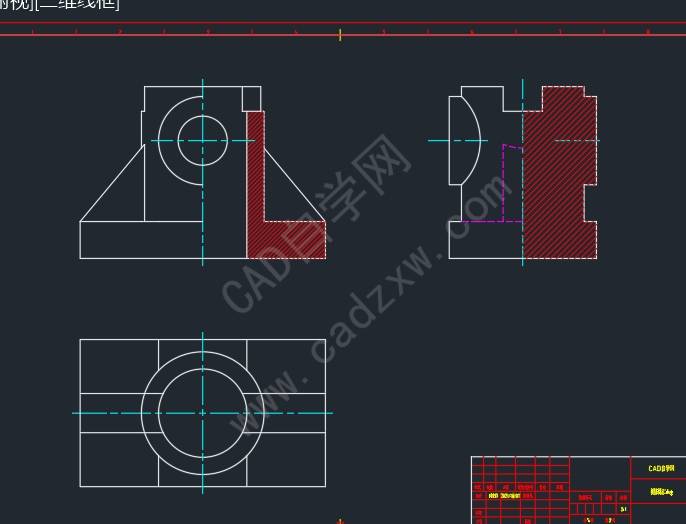

最终如图。

完，感谢阅读。
