CAD打印,为什么A2的图幅,设定了比例,却打印不出来A2图框?

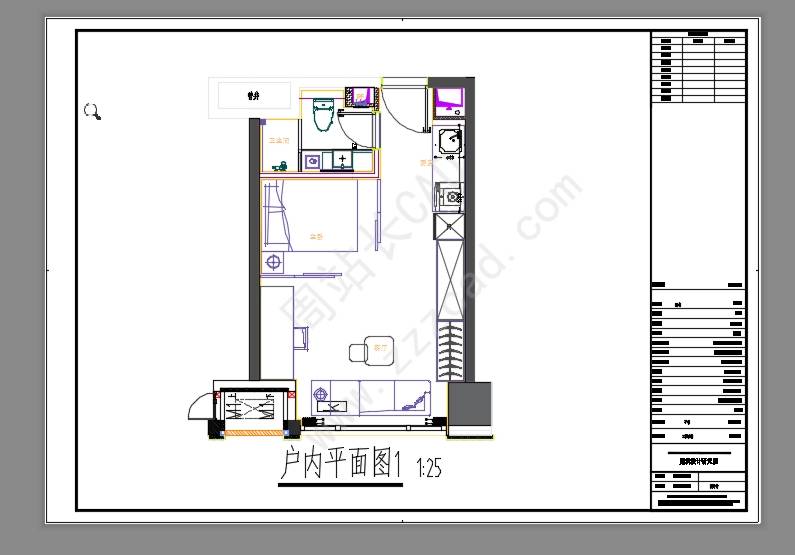

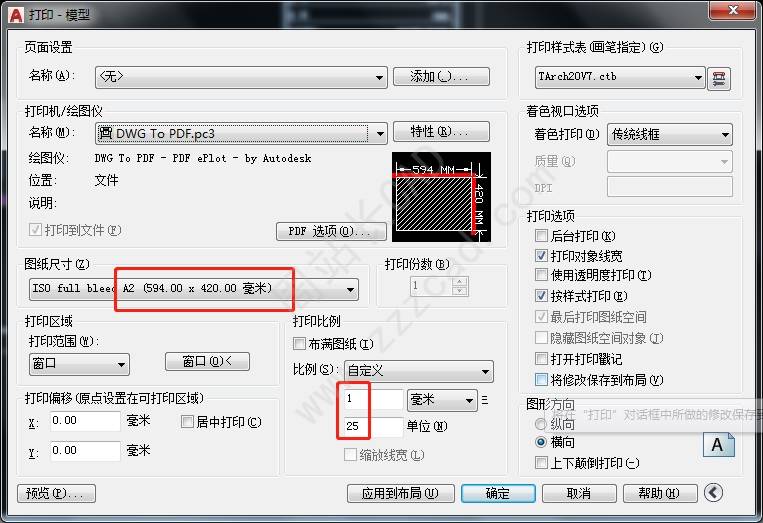

有没有小伙伴,一直有这样的疑惑,为什么选择A2打印,但是框选了A2图框后,选择好打印比例后,图框却完全显示不出来?如下图示意。

会看不到最外边的图框。

这是为什么呢?

这是因为图纸尺寸,是A2的大小。图框本身也是A2的大小,所以,在选择了比例下打印,图框最外边的那个线框就应该与图纸的边重合,所以,如果设定了比例,就会出现外边图框打印不出来的结果。

解决方法:

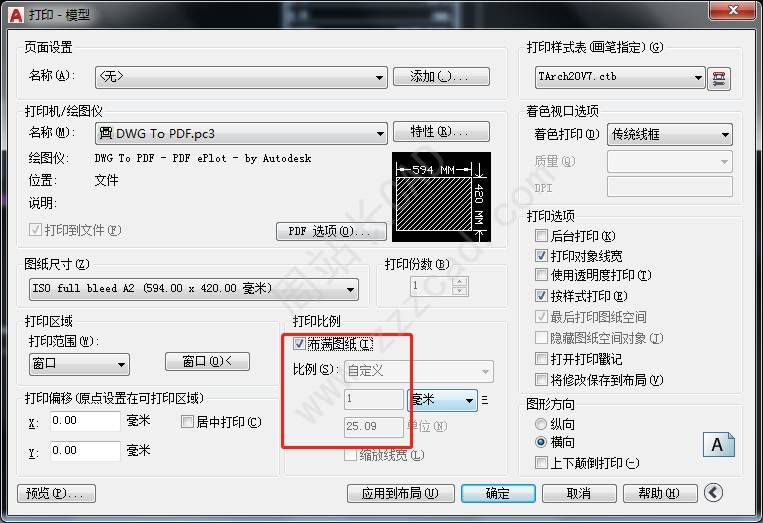

在打印时,打印比例处,勾选“布满图纸”,同时可以看到比例为1:25.09,误差很小。

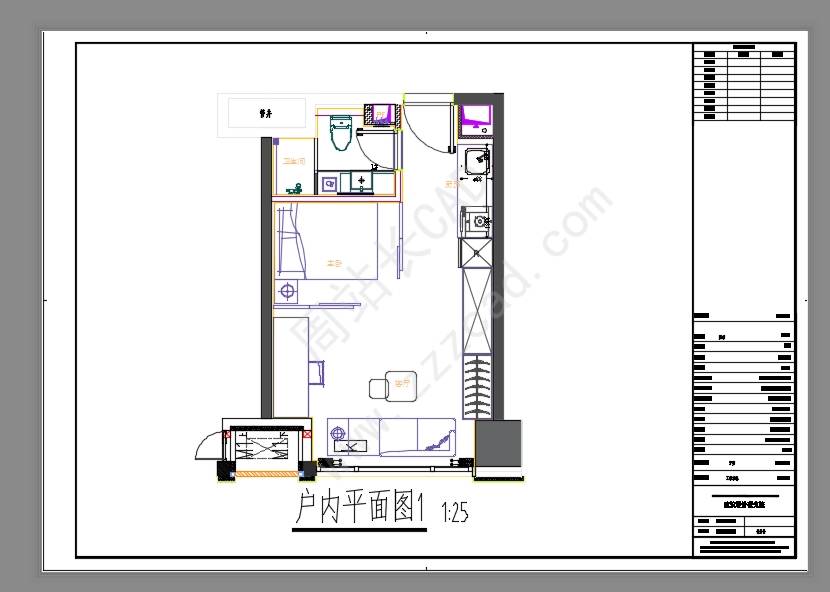

单击预览,布满图纸,就可以使得图框完全显示。

打印中那些问题,有些不用太过纠结,误差范围内都可以。

完。
