利用源泉设计一键统计cad图形面积与总面积

对于一张平面户型图,有时候我们需要算每个空间的套内面积和总面积,如果一个一个算非常麻烦,这时我们可以借助源泉设计CAD插件快速算出面积。

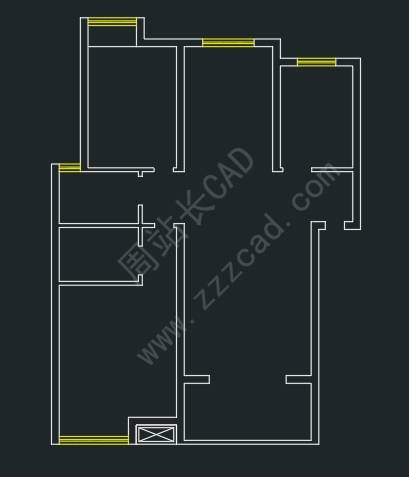

比如下面这个图如何算出各空间的面积和总面积。

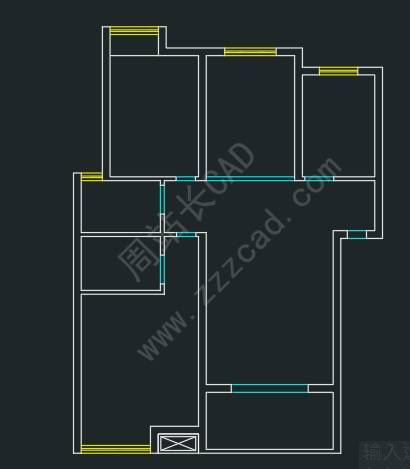

首先我们需要将各空间封闭;

下载安装源泉设计插件,链接:点击下载

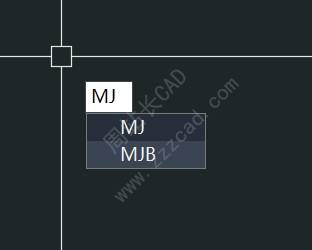

输入快捷键MJ回车;

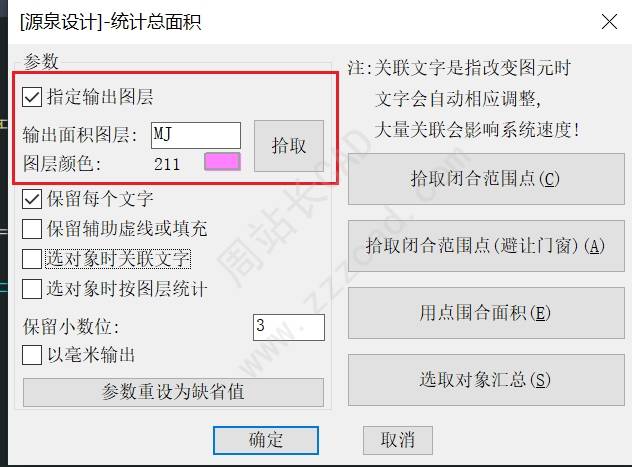

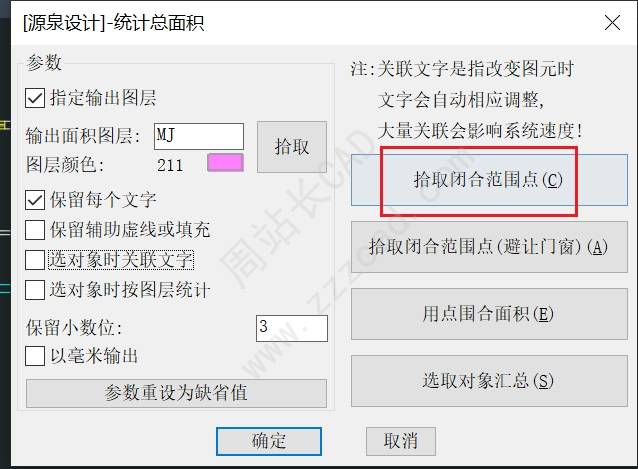

设置图层名称和颜色;

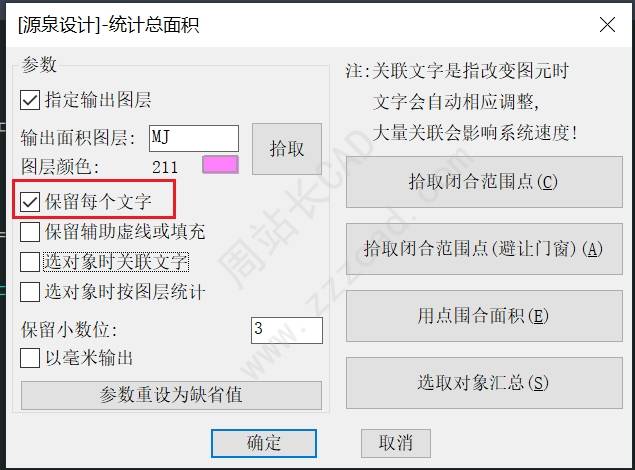

勾选保留文字,其他几个不用勾选;

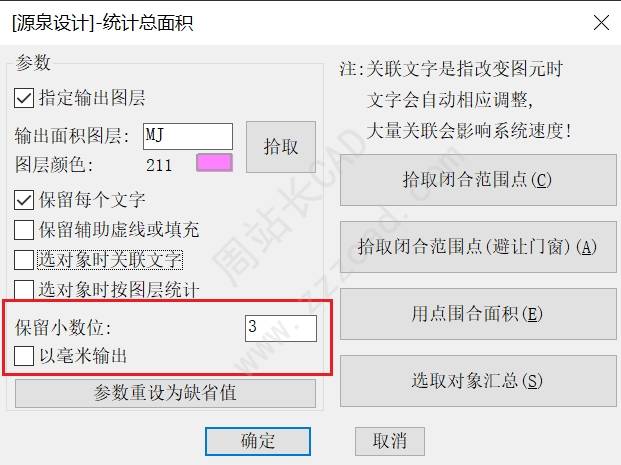

设置保留位数;

注:默认单位是米,如需毫米需勾选以毫米输出。

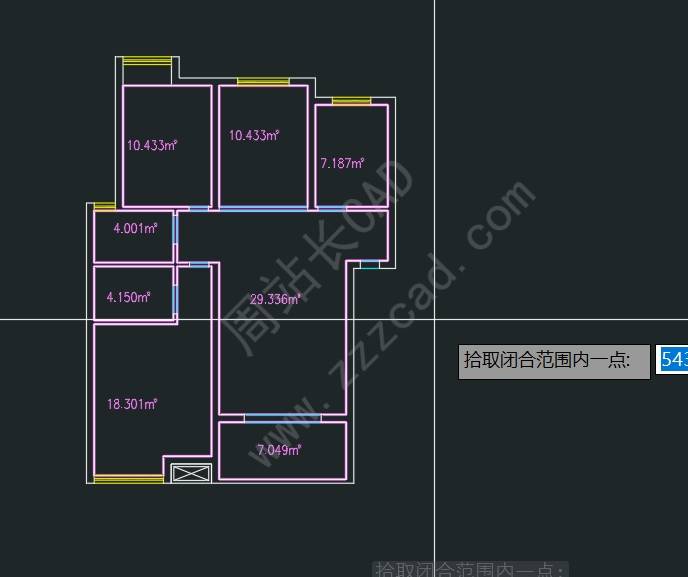

点击拾取闭合范围点;

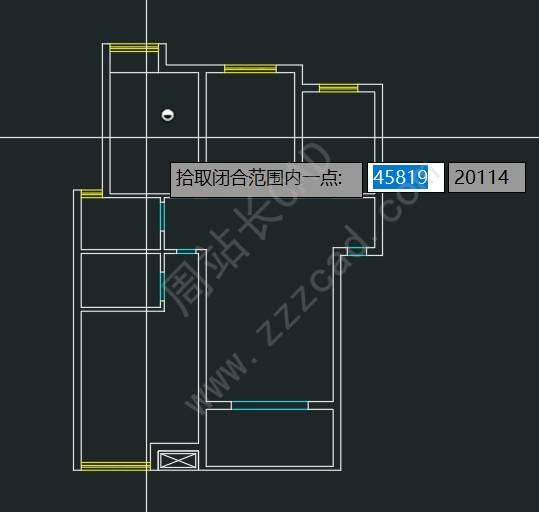

拾取闭合空间任意一点;

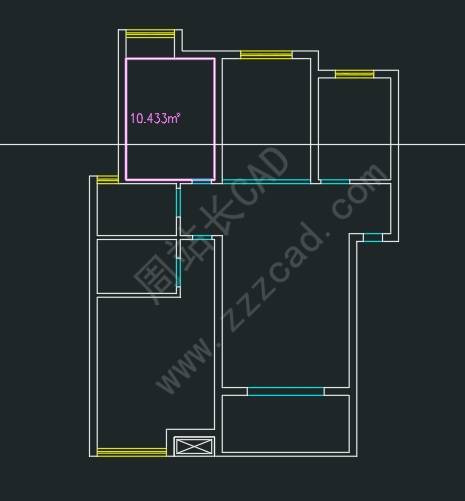

如图;

同理拾取其他闭合空间内任意一点;

完成之后按空格,点取总面积标注位置;

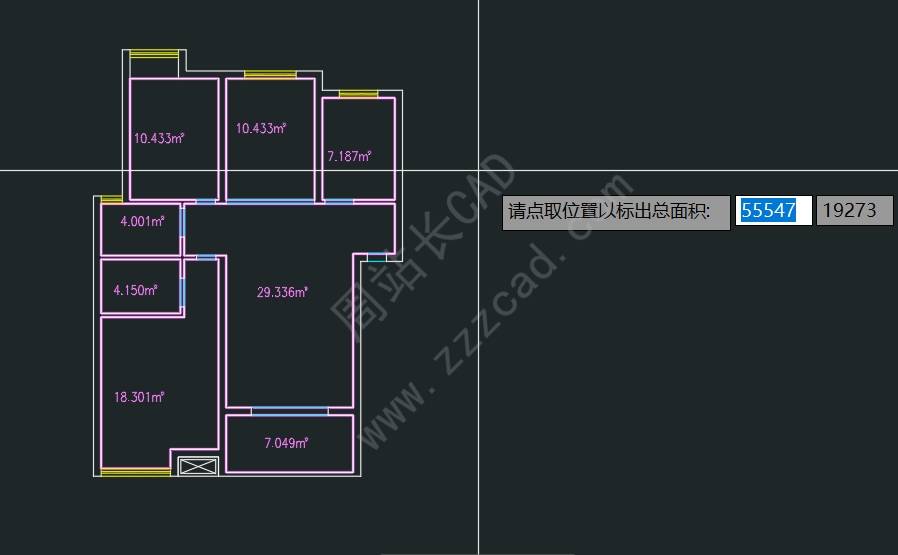

最终如图。
