CAD动态块：怎么制作拉伸块？

• 创建点拉伸：

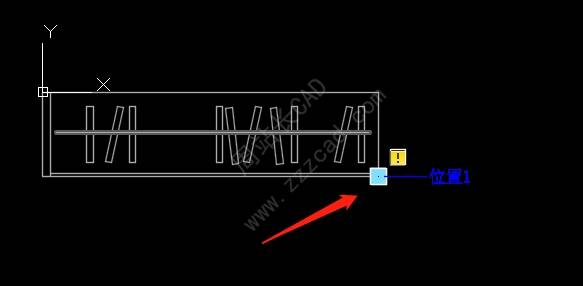

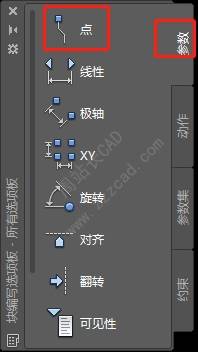

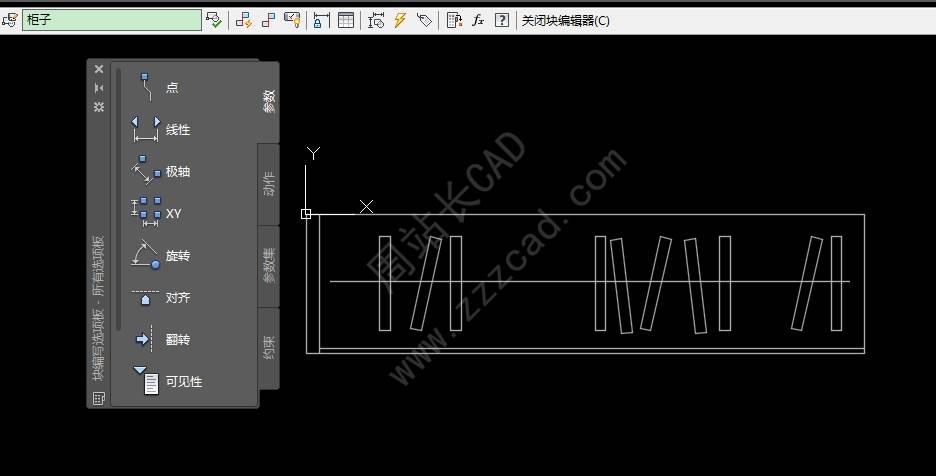

在图形上，选择你想要拉伸的点，单击，插入点参数标记。

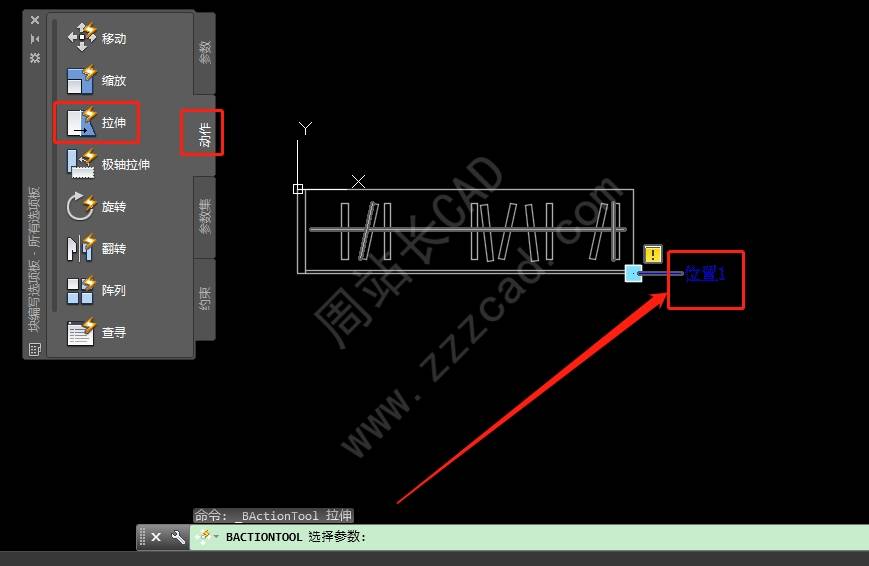

在块编写选项板上，单击动作，单击拉伸，根据命令行提示，选择参数。选择点标记。

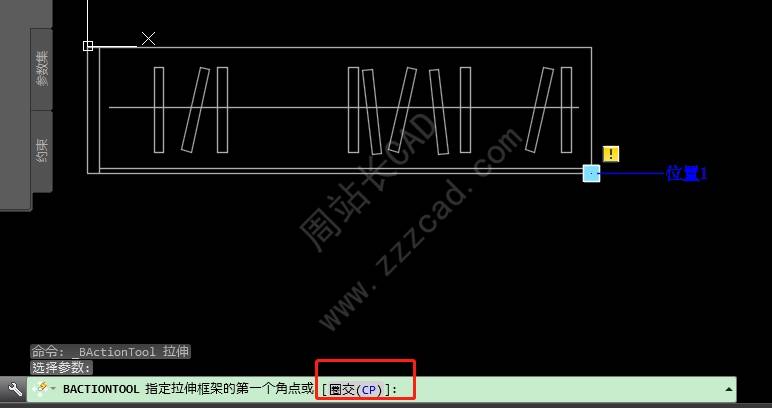

然后，根据命令行提示，单击圈交。

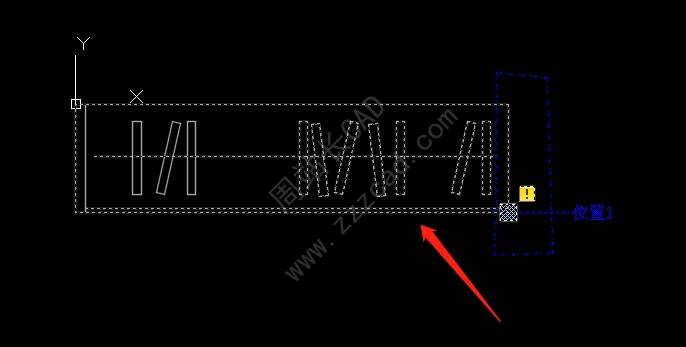

然后根据命令行提示，圈交拉伸的部位。

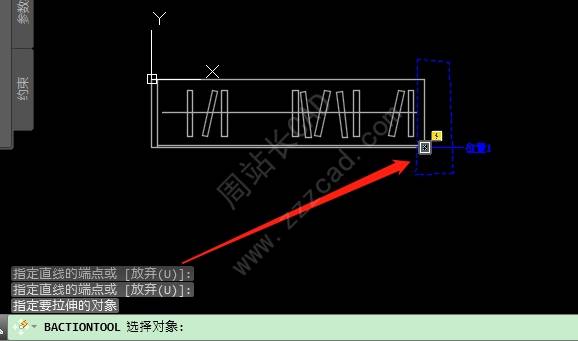

然后，根据命令行提示，选择要拉伸的对象。实现，保持前半部分不动，后半部分拉伸。单击鼠标右键完成。

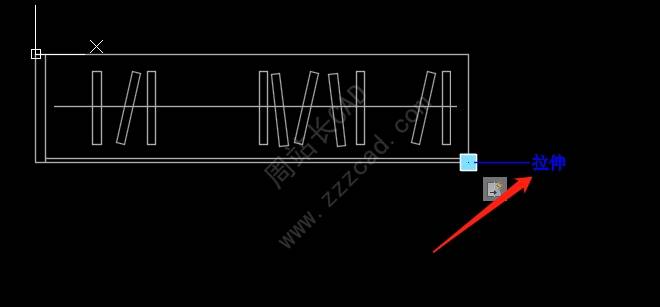

双击点参数标签，改为拉伸，是为了打开快编辑器后，方便知道这个点是拉伸动作。

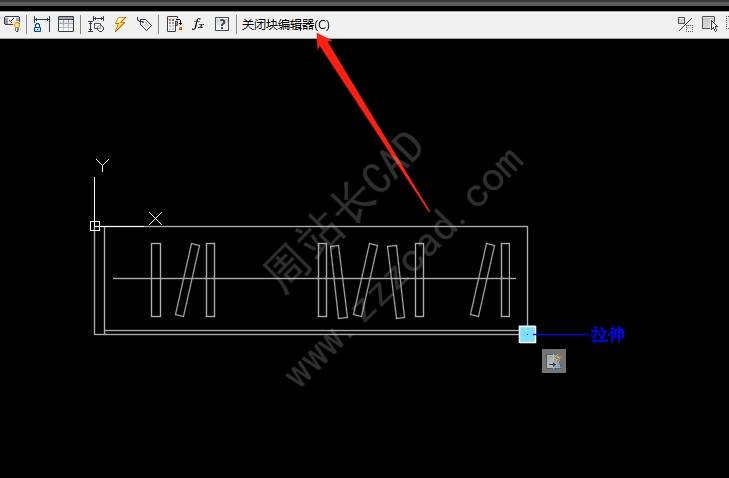

单击关闭块编辑器，保存退出。

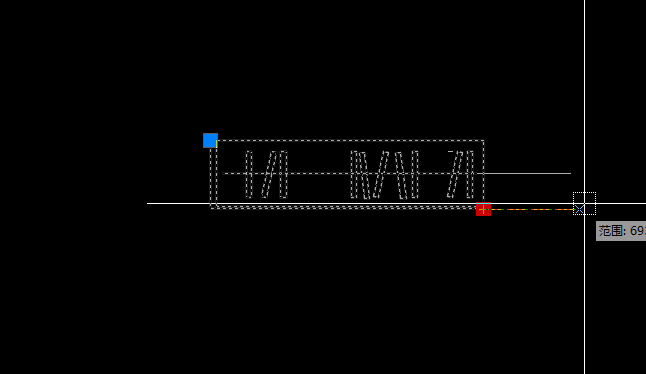

• 拉伸块演示

详见动图演示。
