CAD动态块:怎么制作线性拉伸块?

创建图形图块(以下实例操作,采用的是CAD2018版)

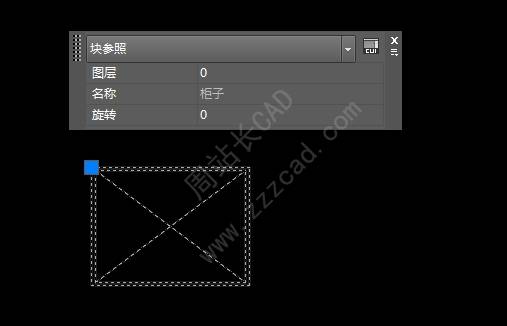

选择对象,命令行输入block,空格或回车。将图形创建为块。

创建动态块拉伸参数

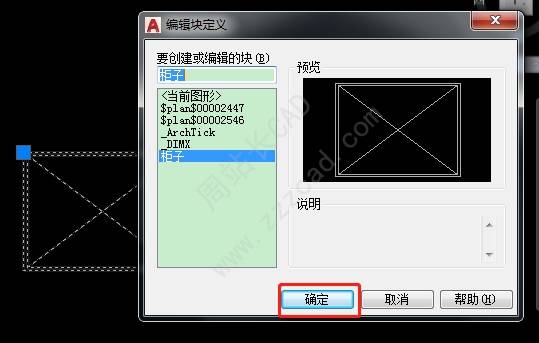

双击图块对象,进入块编辑器。

  • 创建线性拉伸:
即通过创建线性参数,实现只要选中动态块上的标记点进行移动,就能实现拉伸效果。

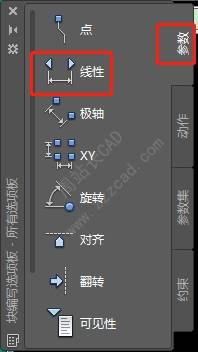

在参数选项卡,单击线性。

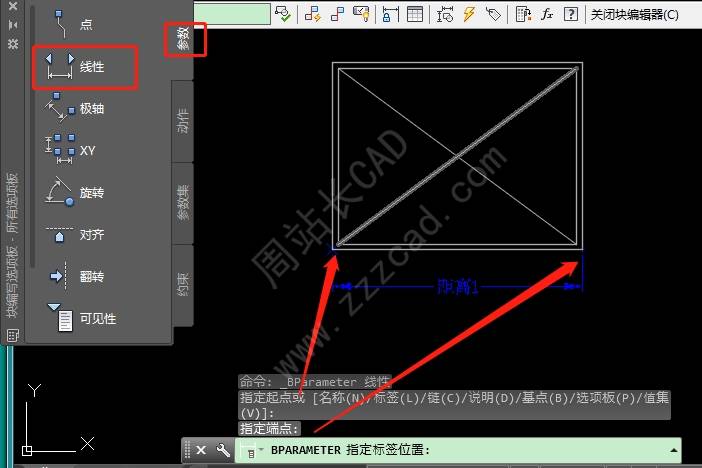

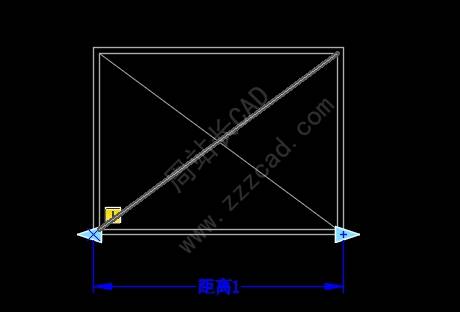

在图形上,选择你想要拉伸的尺寸,选择起点终点,插入线性参数标记。

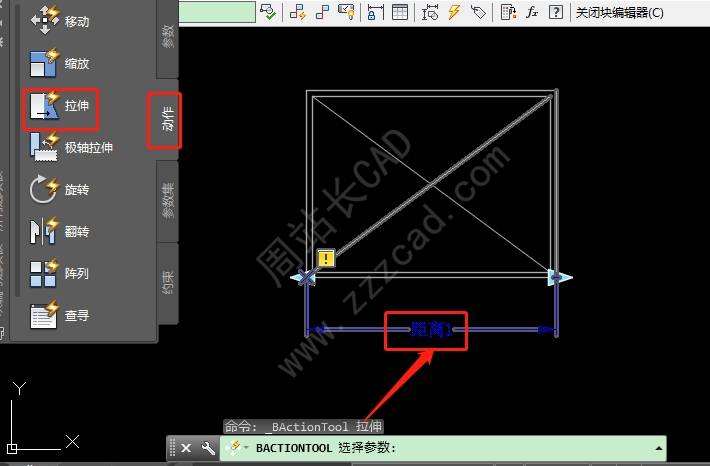

在块编写选项板上,单击动作,单击拉伸,根据命令行提示,选择参数。选择线性标记。

然后,根据命令行提示,单击与拉伸动作关联的点。即,你想单击哪里,实现拉伸。

然后,根据命令行指定拉伸框,像绘制矩形一样,拉一个框即可。拉伸框你可以理解为,你在使用拉伸命令时,不是有个框选的操作吗,就是对应的那个操作。

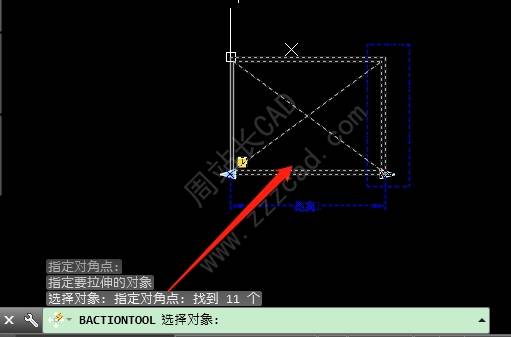

然后,根据命令行提示,选择拉伸对象。就是你使用拉伸操作时,你希望拉伸的东西。单击鼠标右键,退出设置。

如此,就完成了设置。关闭块编辑器,保存退出。

  • 拉伸块演示

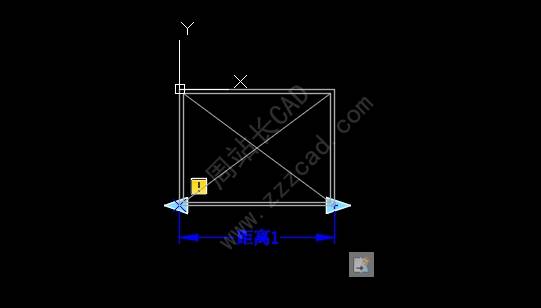

只要单击定义了拉伸动作的关联动作点,就可以移动鼠标,实现拉伸。

详见动图演示。
