CAD神奇的复制命令:copym扩展命令,到底怎么用?

之所以说这个命令神奇,是因为,它属于CAD扩展工具命令。不需要安装额外的插件,CAD本身就能使用的命令。怎么判断CAD有没有安装扩展工具express  tool:

只要你在命令行输入copym这个命令时,没有提示未知命令。可以使用此命令,便是在安装CAD时,默认安装了扩展工具。

copym神奇之处:

它可以实现基本上你想要的进行的,绝大多数复制操作。

包括:连续复制、重复复制、定数等分复制、定距等分复制、阵列复制。

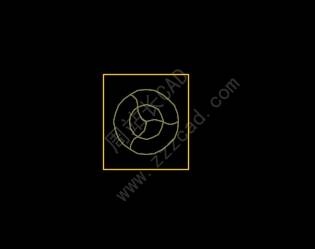

以下图所示图块为例,来实例演示此命令的用法。

根据粉丝朋友反馈,之后有关于扩展命令,有英文提示的部分,均会增加翻译部分内容。

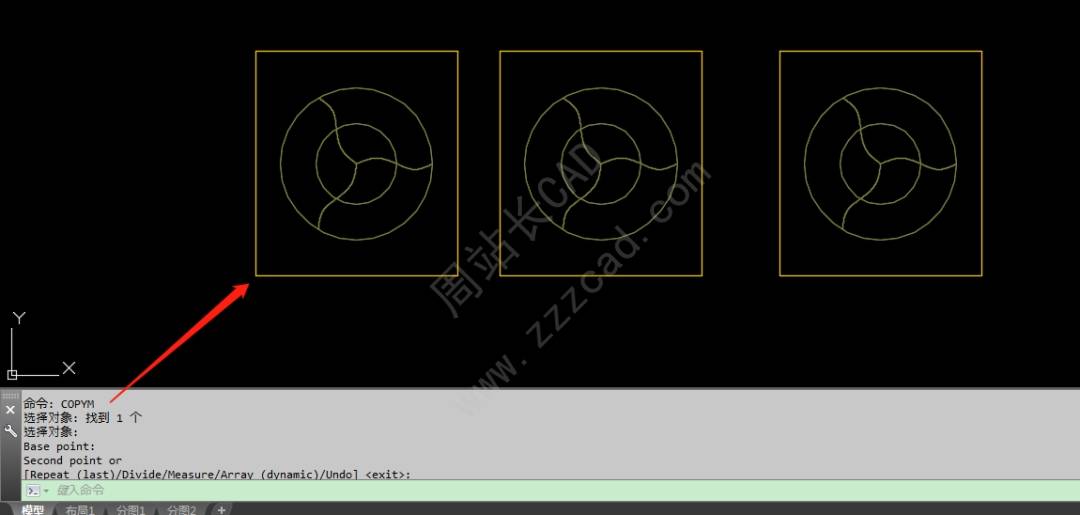

连续复制:

命令行输入copym,然后命令行会提示,选择对象。单击鼠标右键。

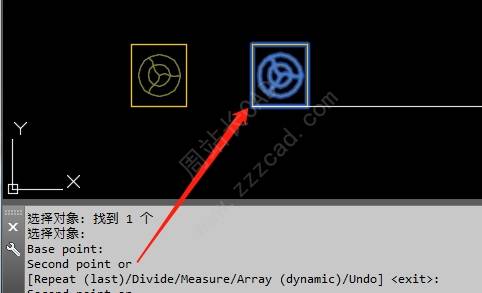

然后,根据命令行提示,指定基点,然后连续在图中单击,便可连续复制。单击鼠标右键,便可退出命令。

翻译如下:

命令: COPYM选择对象: 找到 1选择对象:Base point:
Second point or[Repeat (last)/Divide/Measure/Array (dynamic)/Undo] <exit>:
Second point or[Repeat (last)/Divide/Measure/Array (dynamic)/Undo] <exit>:
命令: COPYM选择对象: 找到 1选择对象:指定基点:
指定第二点或者选择选项【复制R(最后一次复制)/定数等分D/定距等分M/矩阵(动态)A/放弃U】<退出>
指定第二点或者选择选项【复制R(最后一次复制)/定数等分D/定距等分M/矩阵(动态)A/放弃U】<退出>

重复复制:

命令行输入copym,然后命令行会提示,选择对象。单击鼠标右键。

然后,根据命令行提示,指定基点,然后单击第二点,复制对象一次。

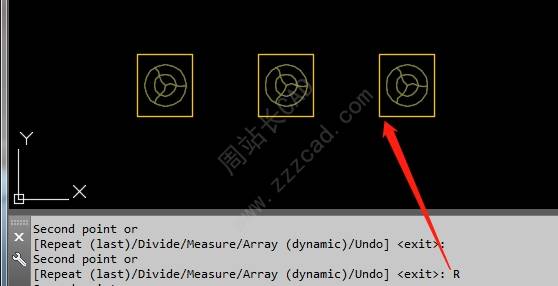

然后,根据命令行提示,命令行输入r。之后每次输入r,便会自动重复上次的距离进行复制。单击鼠标右键,退出命令。

翻译如下:

命令: COPYM选择对象: 找到 1选择对象:
Base point:
Second point or[Repeat (last)/Divide/Measure/Array (dynamic)/Undo] <exit>:
Second point or[Repeat (last)/Divide/Measure/Array (dynamic)/Undo] <exit>: R
Second point or[Repeat (last)/Divide/Measure/Array (dynamic)/Undo] <exit>:
命令: COPYM选择对象: 找到 1选择对象:
指定基点:
指定第二点或者选择选项【复制R(最后一次复制)/定数等分D/定距等分M/矩阵(动态)A/放弃U】<退出>
指定第二点或者选择选项【复制R(最后一次复制)/定数等分D/定距等分M/矩阵(动态)A/放弃U】<退出>R
指定第二点或者选择选项【复制R(最后一次复制)/定数等分D/定距等分M/矩阵(动态)A/放弃U】<退出>

定数等分复制:

即根据一段距离,确定在此距离上,根据确定的数量,均匀布置对象。

命令行输入copym,然后命令行会提示,选择对象。单击鼠标右键。

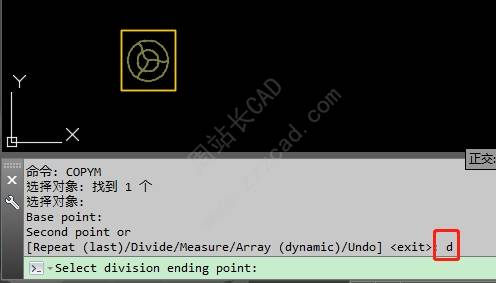

然后,根据命令行提示,指定基点,随之提示选项时,输入d。

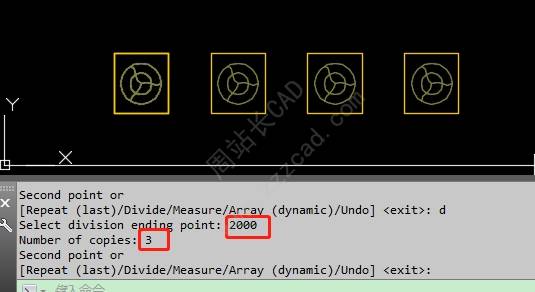

然后,根据命令行提示,输入指定距离,或者直接在屏幕中指定第二点。然后,输入定数等分的数量。然后便会自动得到复制结果。单击鼠标右键,退出命令。

翻译如下:

命令: COPYM选择对象: 找到 1选择对象:
Base point:
Second point or[Repeat (last)/Divide/Measure/Array (dynamic)/Undo] <exit>: d
Select division ending point: 2000
Number of copies: 3
Second point or[Repeat (last)/Divide/Measure/Array (dynamic)/Undo] <exit>:
命令: COPYM选择对象: 找到 1选择对象:指
定基点:
指定第二点或者选择选项【复制R(最后一次复制)/定数等分D/定距等分M/矩阵(动态)A/放弃U】<退出>d
选择定数等分的终点:2000
输入复制数量:3
【复制R(最后一次复制)/定数等分D/定距等分M/矩阵(动态)A/放弃U】<退出>

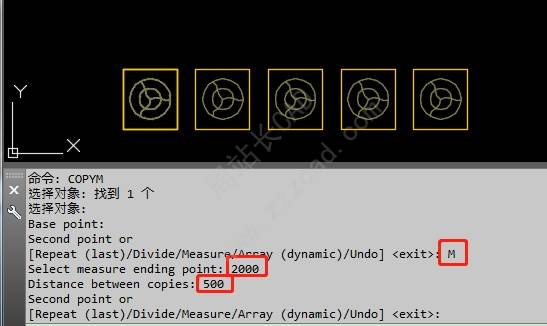

定距等分复制:

即根据一段距离,确定在此距离上,根据确定的数量,均匀布置对象。

命令行输入copym,然后命令行会提示,选择对象。单击鼠标右键。

然后,根据命令行提示,指定基点,随之提示选项时,输入m。

然后,根据命令行提示,输入指定距离,或者直接在屏幕中指定第二点。然后,输入定距等分的距离。然后便会自动得到复制结果。单击鼠标右键,退出命令。

翻译如下:

命令: COPYM选择对象: 找到 1选择对象:
Base point:
Second point or[Repeat (last)/Divide/Measure/Array (dynamic)/Undo] <exit>: M
Select measure ending point: 2000
Distance between copies: 500
Second point or[Repeat (last)/Divide/Measure/Array (dynamic)/Undo] <exit>:
命令: COPYM选择对象: 找到 1选择对象:
指定基点:
指定第二点或者选择选项【复制R(最后一次复制)/定数等分D/定距等分M/矩阵(动态)A/放弃U】<退出>M
选择定距等分的终点:2000
输入两个对象之间的指定距离:500
指定第二点或者选择选项【复制R(最后一次复制)/定数等分D/定距等分M/矩阵(动态)A/放弃U】<退出>

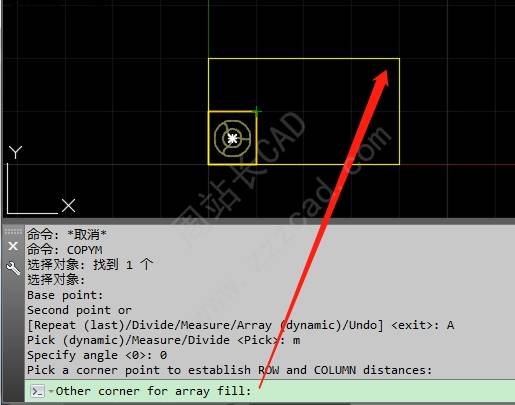

矩阵复制:

可以通过选项,去设定,水平垂直两个方向的复制。

命令行输入copym,然后命令行会提示,选择对象。单击鼠标右键。

然后,根据命令行提示,指定基点,随之提示选项时,输入m。

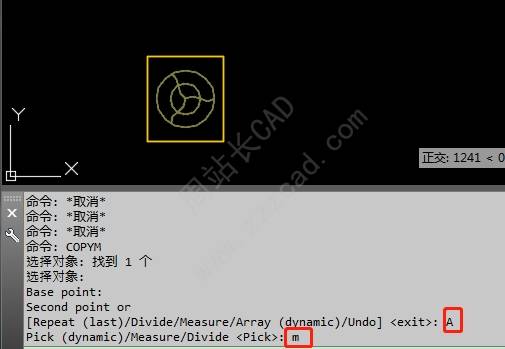

输入选项,是通过哪种方式,进行水平和垂直方向的复制。

然后,输入矩阵角度为0,即水平和垂直方向进行复制。

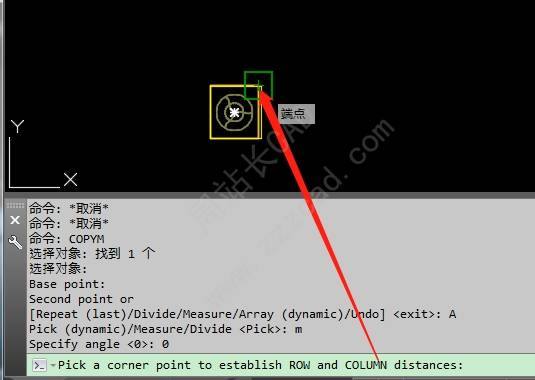

根据命令行提示,指定水平和垂直方向的复制的,指定距离。此处选择对象的对角。

然后,根据命令行提示,选择矩阵复制的,范围对角。

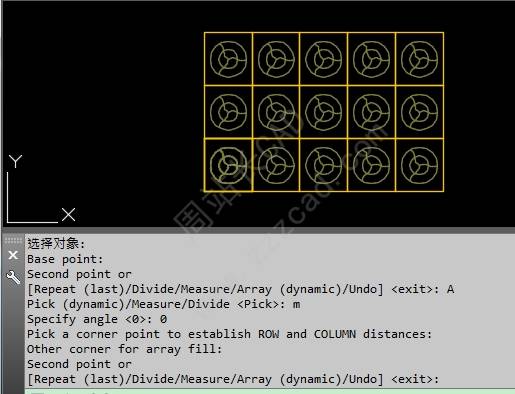

随即,便可得到复制结果。单击鼠标右键,退出命令。

翻译如下:

命令: COPYM选择对象: 找到 1选择对象:
Base point:
Second point or[Repeat (last)/Divide/Measure/Array (dynamic)/Undo] <exit>: A
Pick (dynamic)/Measure/Divide <Pick>: m
Specify angle <0>: 0
Pick a corner point to establish ROW and COLUMN distances:
Other corner for array fill:
Second point or[Repeat (last)/Divide/Measure/Array (dynamic)/Undo] <exit>:
命令: COPYM选择对象: 找到 1选择对象:
指定基点:
指定第二点或者选择选项【复制R(最后一次复制)/定数等分D/定距等分M/矩阵(动态)A/放弃U】<退出>A
选择<动态>/定距等分/定数等分<选择>:m
指定角度<0>:0
选择一个对角点,以创建行和列的距离:
选择另一个角点以确定矩阵布置范围:
指定第二点或者选择选项【复制R(最后一次复制)/定数等分D/定距等分M/矩阵(动态)A/放弃U】<退出>

完。
