cad快速选择怎么用

前面周站长分享了选择类似对象怎么用,今天再来分享一个比较好用的选择工具:快速选择。

比如下图这张图,我怎么把里面的门和活动家具全部选中。

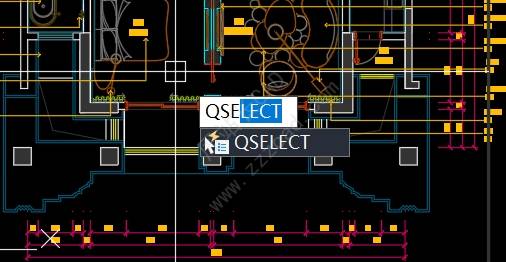

因为我上面的图是在布局中,所以先进入视口,然后输入qse回车;

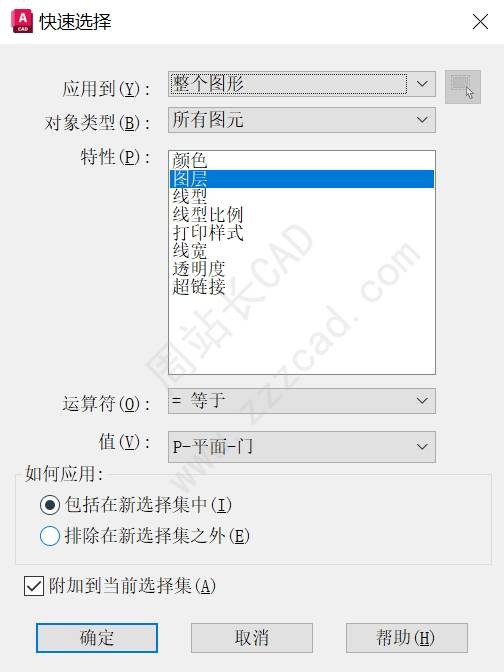

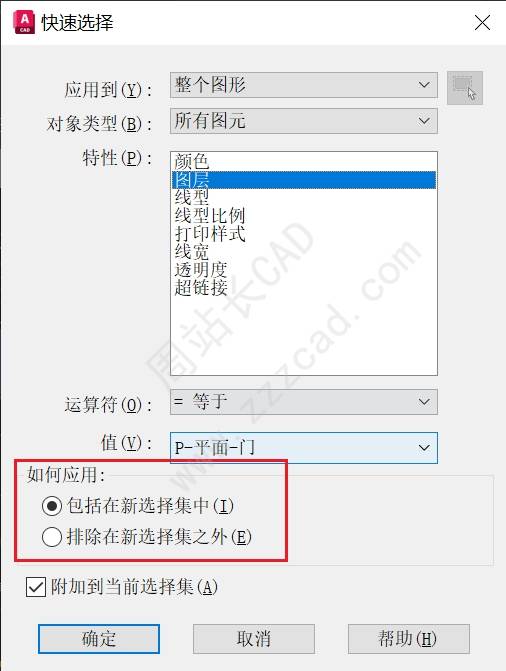

弹出快速选择对话框;

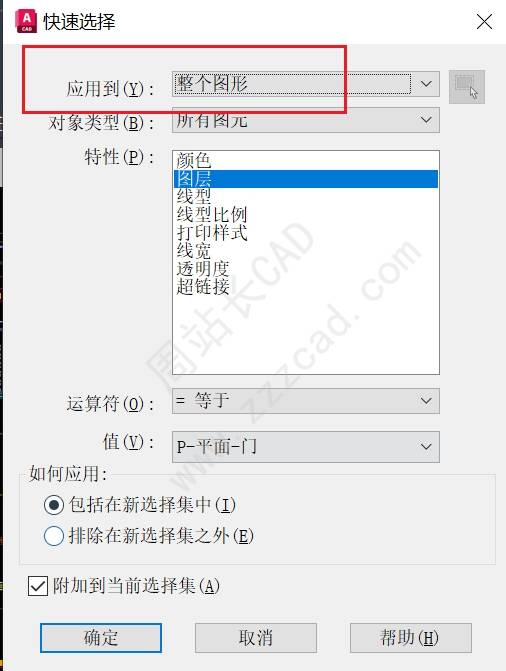

应用到选择整个图形;

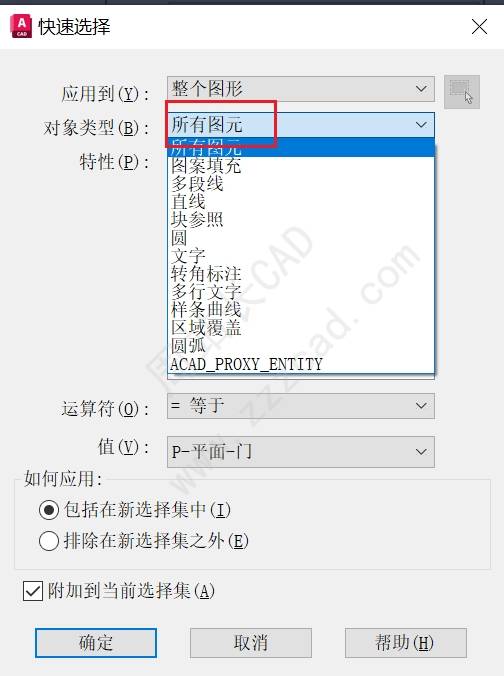

对象类型可以根据需要自己选择,我这里选择所有图元;

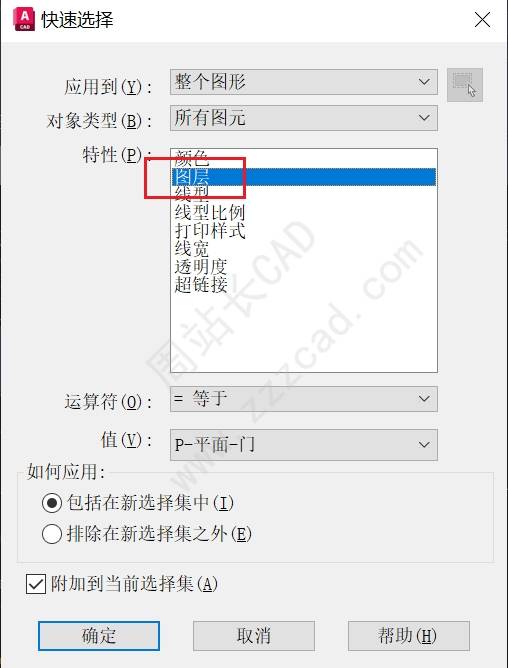

特性选择图层;

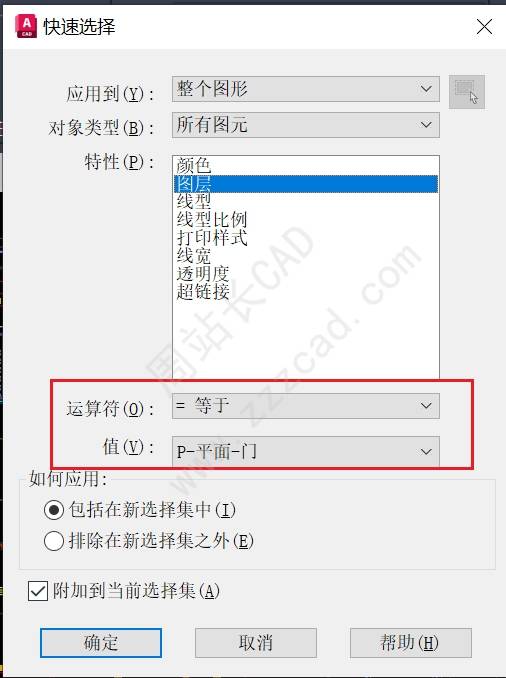

运算符选择等于,值选图层;

选择包含到新选择集中,反之排除在新选择集之外就是反选;

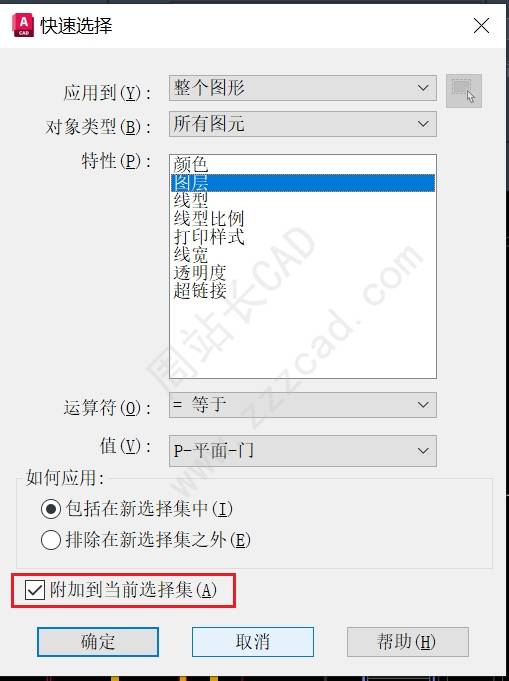

附加到当前选择集是累加选择的意思,第一次选择勾不勾选无所谓,只有需要累加选择勾选才有用;

如上确定之后,所有门都会选中;

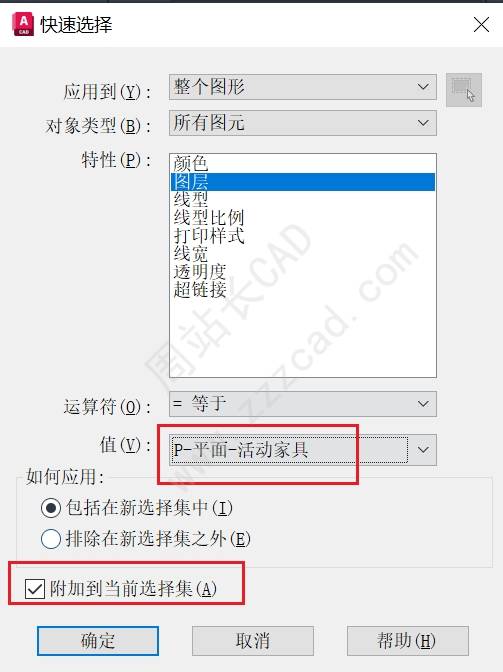

再次输入QSE选择活动家具,一定要记得勾选附加到当前选择集;

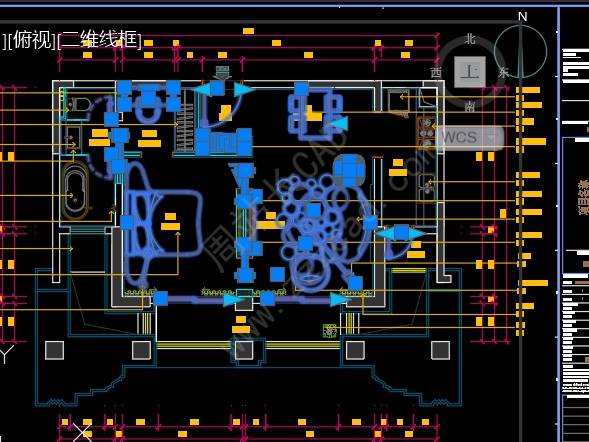

最终如图。
