CAD视口对象,只想在本视口显示,其他视口不显示?

CAD中视口过多时,我们要只控制某图层上的对象只在指定视口显示,当然可以将其他视口中的此图层冻结。

但是要挨个在其他视口中,进行视口冻结操作。一个视口,不费力气,多个视口,那就是大工作量。

掌握今天的操作,就是分分钟的事。

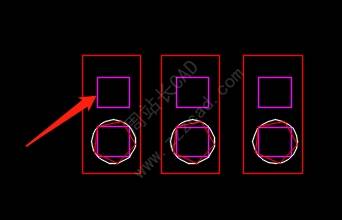

如下图示。要在箭头示意的视口中,保留洋红矩形图层对象,其他视口中,一律不体现。

操作步骤:

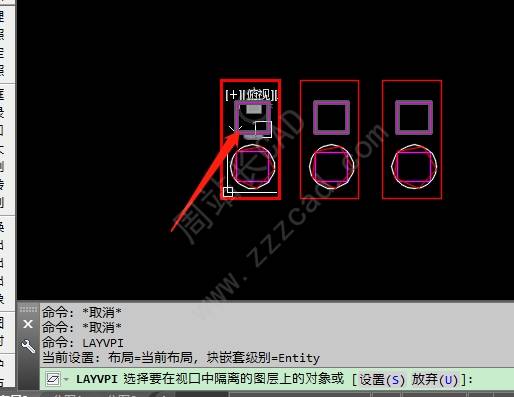

在布局空间中,命令行输入layvpi,根据命令行提示,选择要在本视口中体现的对象。

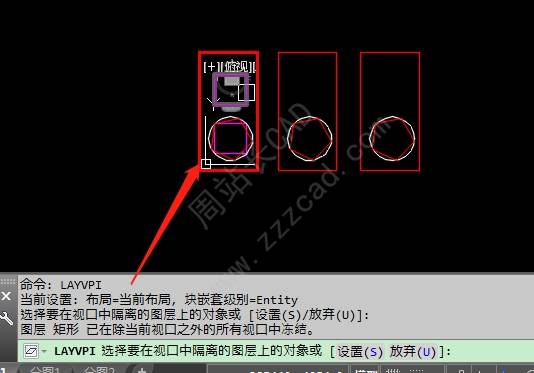

然后,其他视口中,这个图层上的对象,将被一律冻结掉。

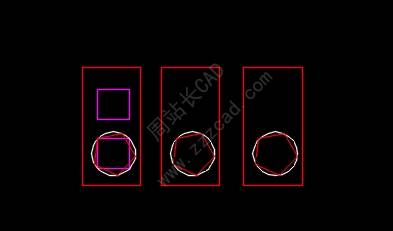

单击鼠标右键,退出命令。双击视口外空白处,退出激活视口。便搞定操作了。

下次有此类需求,不要一个个视口去冻结,只要采用这个命令layvpi,分分钟搞定!

完。
