怎么用CAD选择同颜色同半径的圆,并且统计出数量?

快速选择是CAD一个基本筛选对象命令。也是一个基本的统计对象数量的命令。

以选择同半径,绿色的圆为例。

如下图所示,图中有很多圆对象。只要选择洋红色的,半径为3000的圆,且统计出这些圆的数量。

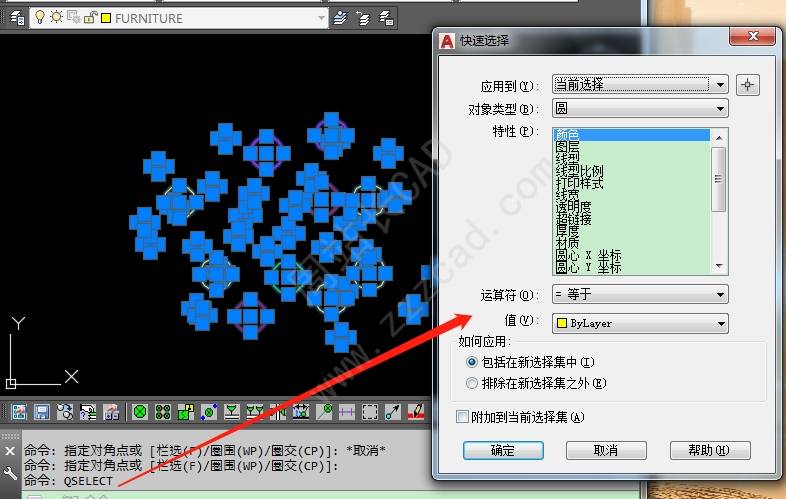

选中这些对象,命令行输入qselect,随之会弹出快速选择窗口。

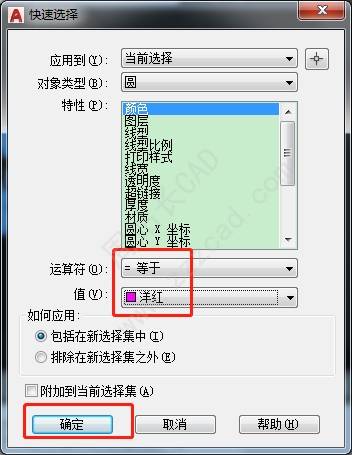

在窗口中,特性下选择颜色,运算符选择等于,颜色选择洋红。然后单击确定。

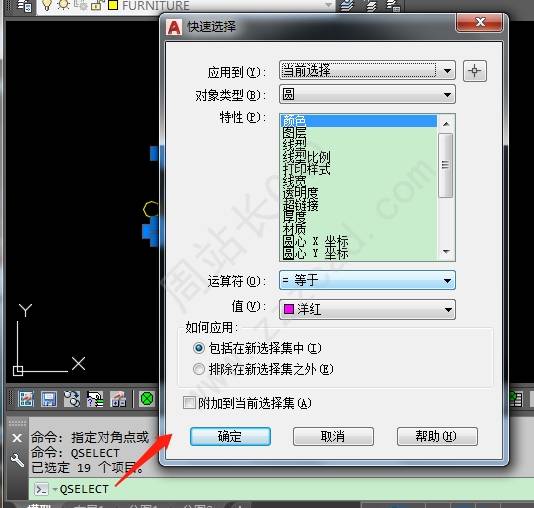

然后,命令行再次输入qselect。

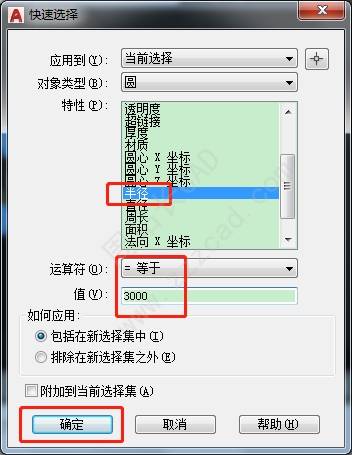

在弹出的快速选择窗口中,特性下选择半径,运算符选择等于,值输入半径值3000。然后单击确定。

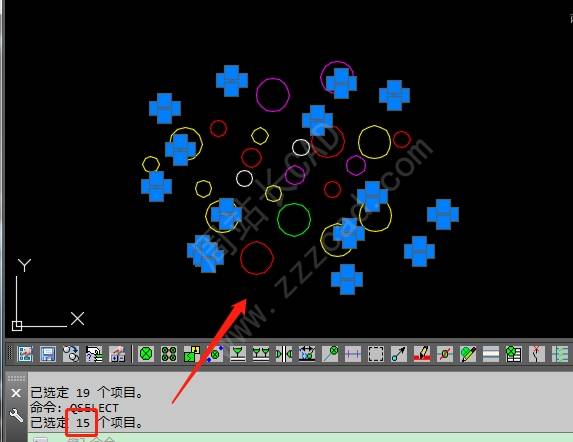

随之,便可在命令行得到“洋红色的,半径为3000的圆”的数量,如下图示意15即为数量。同时,在图中可以得到这些圆的选择集。

如此,不需要任何外部插件,只由快速选择,CAD本身的命令,便可完成一个复杂的选择集获取!

以上,你会了吗?

关注我,每天获取那些被你忽略的神奇技巧。日拱一卒,你会成为那个玩转CAD的人。
