CAD图层怎么从一个图纸传递到另一个图纸中?

CAD本身不能自动生成图层,所以,如果单纯用CAD软件绘制新图纸时,就需要新建图层。

那么,有没有一种方法,可以将以前图纸中的图层,传递到新图纸中呢?

有!

首先要打开图纸,打开建立好图层的图纸。

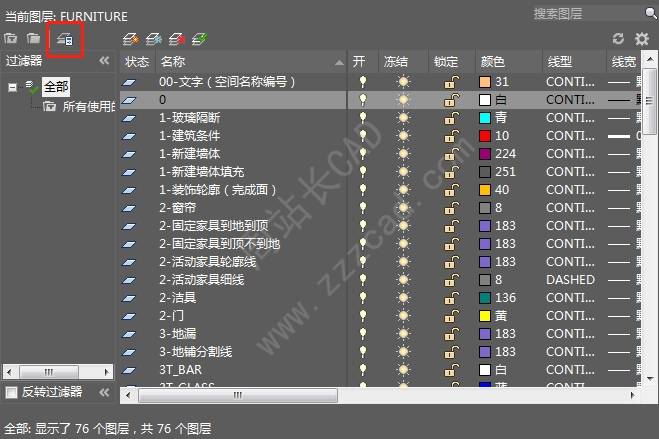

命令行输入la,调出图层管理器。单击图层管理器中的,图层状态管理面板。

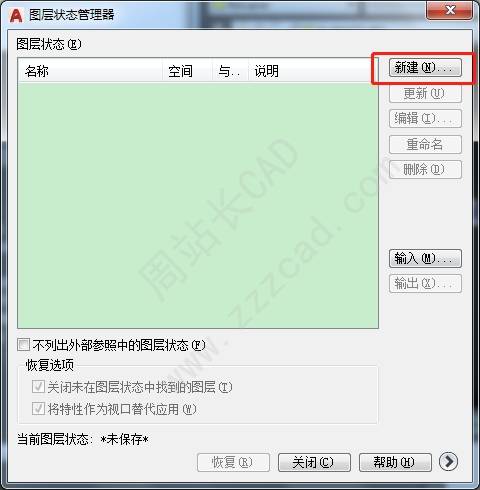

在弹出的窗口中,单击新建按钮。

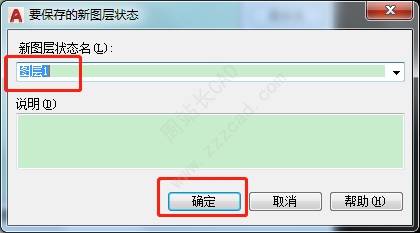

为传递的图层,创建一个名字。然后,单击确定。

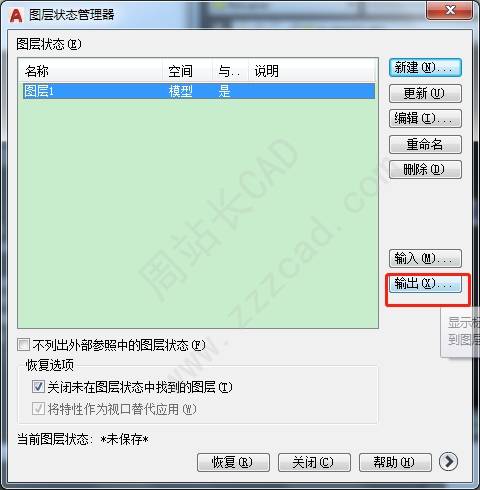

然后,在图层状态管理器窗口中,单击输出按钮。

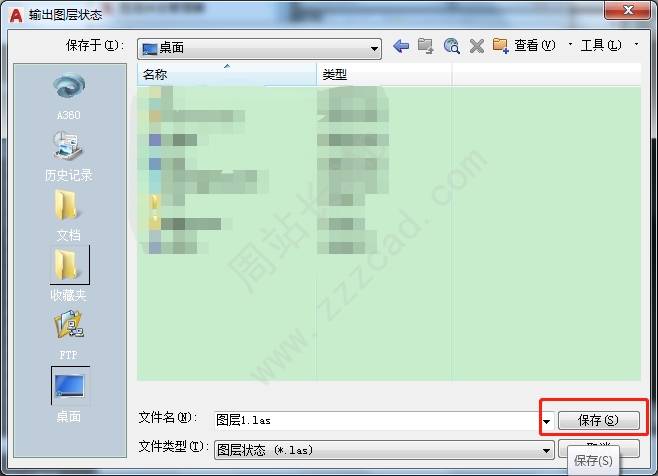

将传递出的图层文件,保存到一个位置。

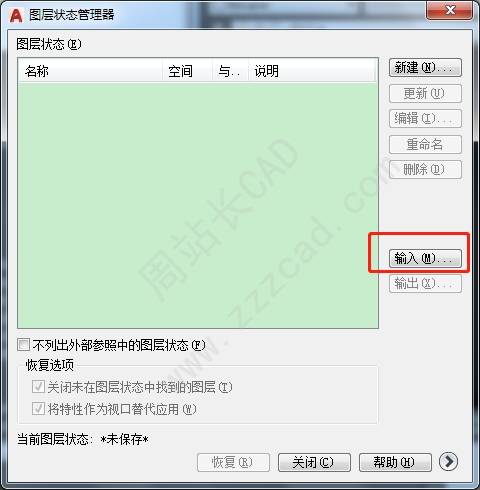

然后打开一个想要引入图层的那个图纸。命令行输入la,在图层管理器中,打开图层状态管理器。在窗口中,单击输入按钮。

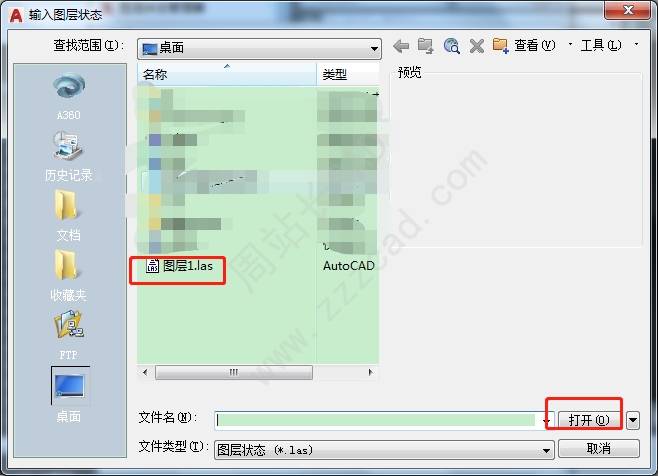

然后,找到保存的图层文件,选中,单击打开。

如此,便将其他图纸的图层,传递了新的图纸中。不用再自行创建图层了。
