CAD中什么时候用plan，什么时候用ucs？图纸是歪的，到底用哪个调？

图纸歪了，我们都知道可以用plan或者ucs调，那么，到底什么时候用plan，​什么时候用ucs呢？

​ucs和plan定义：

根据cad帮助文件定义。

ucs是‘’设置当前用户坐标系 (UCS) 的原点和方向。‘’

plan是‘’显示指定用户坐标系的 XY 平面的正交视图。‘’

​怎么理解：
我们大学制图都是上画板的，有一个画板，画板上是图纸​。画板的正斜，就是在设置ucs。​
画板歪了，图纸自然歪了，那么有两种方法，一是​摆正画板，图纸就正了，这用的就是ucs设置。一是不管画板，摆正图纸，那就是plan。
画板是正的，图纸却歪了，那么有两种方法，一种就是摆正图纸，那么就是plan，一种就是摆正画板，就是​ucs。
换言之，如果你的图纸歪了，你觉得画板不影响你，那你先plan一下​，如果影响，你就ucs设置即可。
实例：

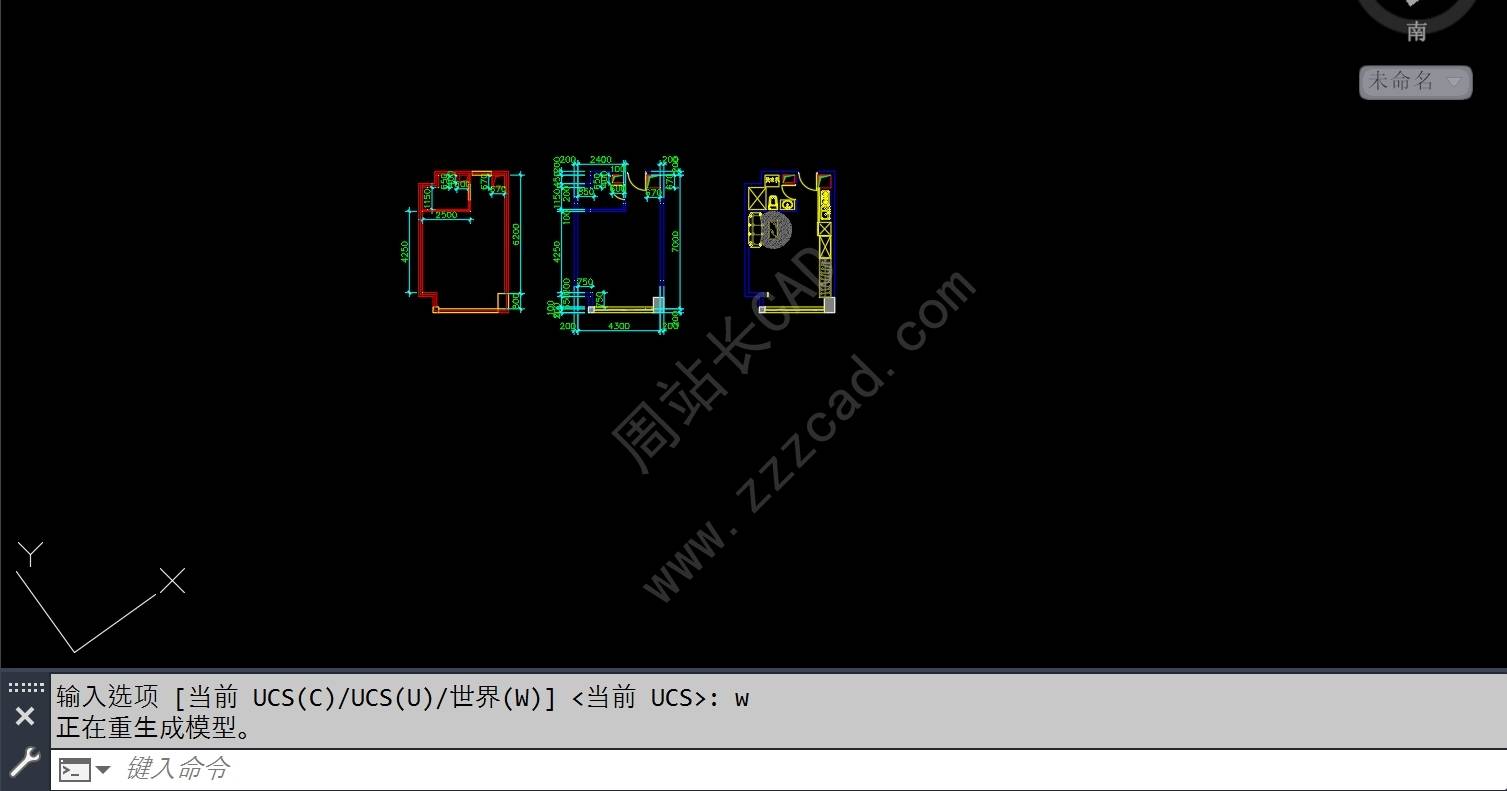

​如下图所示。
命令行输入plan，输入w，那么​就摆正图纸了。
完。
