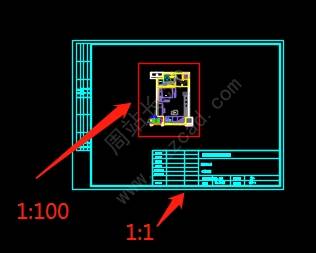

即，在模型中绘制图纸，然后以视口形式，插入到布局中。视口比例，便是出图比例。如，你出图是1:100的比例，那么视口就是以1:100比例设置。
然后，在布局中插入图框，图框的比例是1:1插入。则得到布局图纸，如下图示。

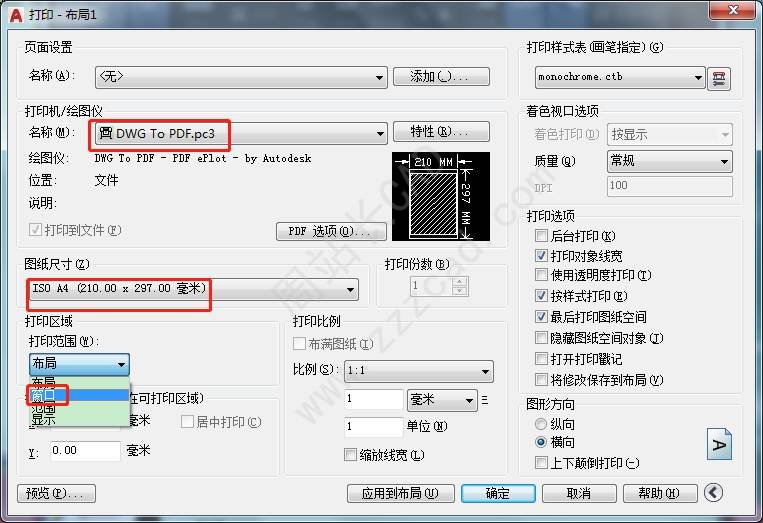

使用键盘上的快捷键ctrl+P调出打印窗口。在打印机名称处，选择DWG TO PDF。
图纸尺寸选择你插入的图框尺寸，你插入的是A4就选择A4，你插入的A2就选择A2，此处插入的图框是A4图框，所以选择A4。
然后打印范围，下拉菜单中，选择窗口。

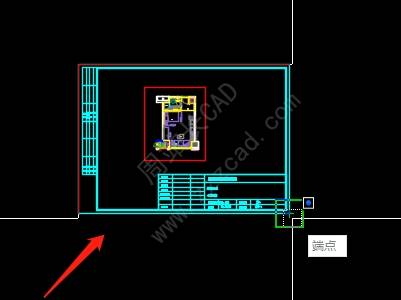

选择窗口后，会自动跳到布局，然后框选图框即可。

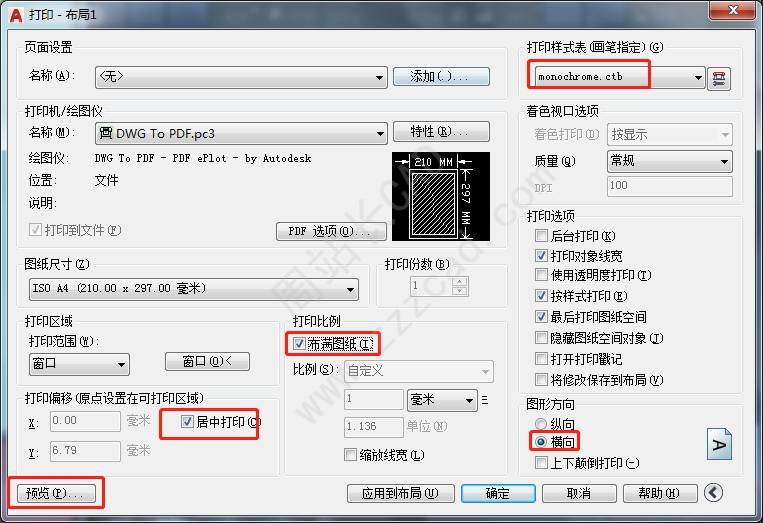

框选完成后，会自动弹回到打印窗口。勾选“居中打印”。勾选“布满图纸”。打印样式表选择你的打印样式表即可，一般都有自己的打印样式表，工作的小伙伴会知道，每个公司有自己的打印样式表，直接选择那个就好。图形方向，记住要看下是否正确，图框是横的，就是横向。然后，单击预览。

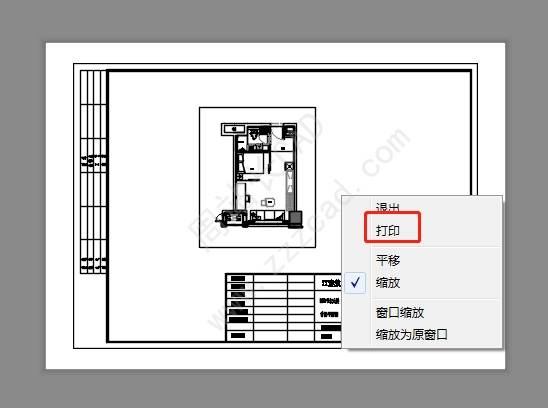

然后，便可看到打印预览，预览无误后，单击鼠标右键，在弹出的级联菜单中，单击打印。如果有误，单击退出，会返回到打印窗口。

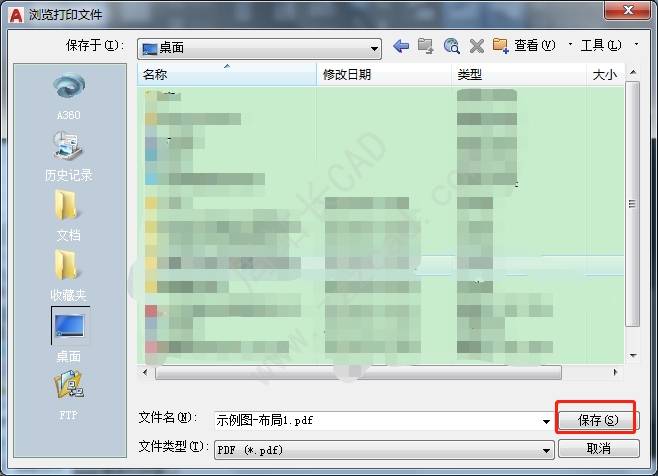

随之，会弹出保存位置，选择位置，单击保存。

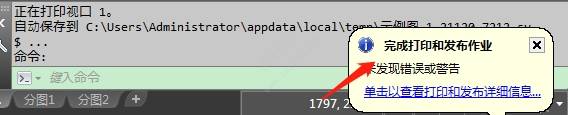

打印完成后，CAD右下角会弹出对话框，提示打印完成。同时会自动弹出打印的PDF图纸。
即便CAD不熟练，刚接触，只要安装以上步骤，就可以分分钟搞定打印图纸！
