CAD怎么测量面积？

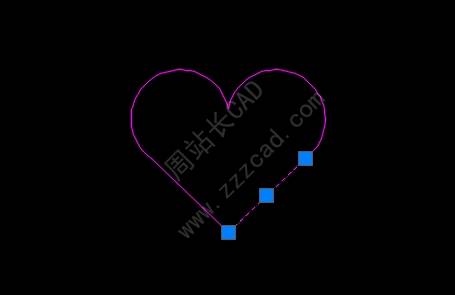

如下图，是多个对象组成的任意图形。

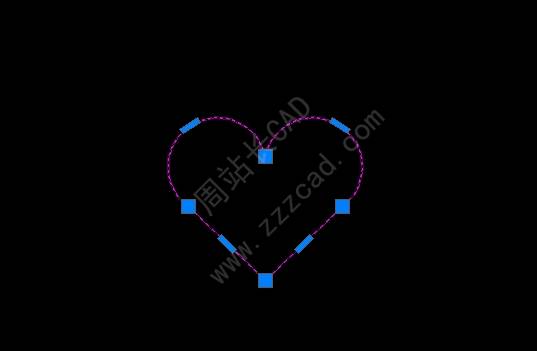

想要获取其面积数值，首先将其转换成1个多线段对象。使用bo命令将其转换。成功如下。

转换多线段步骤，此处不再赘述，详情可戳上一篇推文！

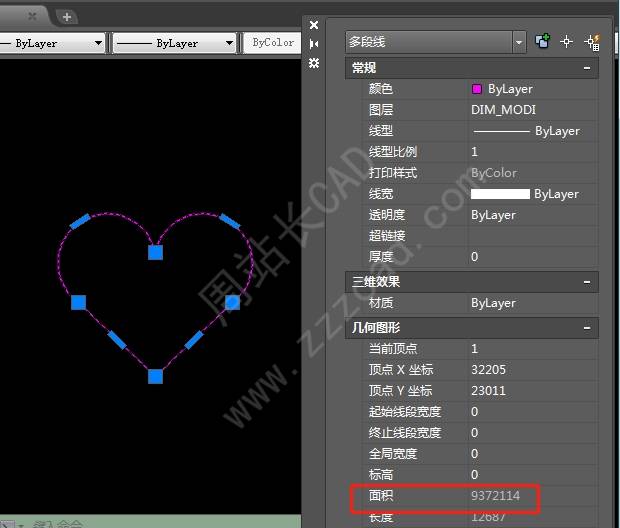

选中对象，命令行输入ch，调出特性窗口，在特性窗户中，即可查询到对象的面积数据。

方法2：li

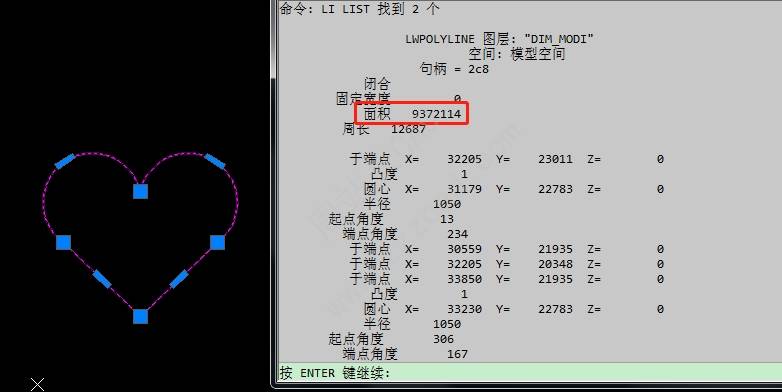

选中对象，命令行输入li，随即会弹出命令行窗口。在命令列表中，即可查询到对象的面积数据。

方法3：area

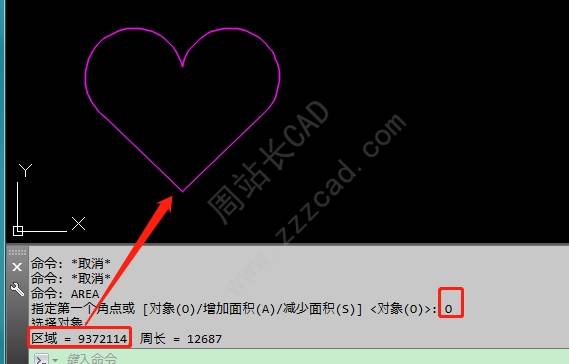

命令行输入area，或者输入aa，然后输入o，命令行提示选择对象，单击选择对象，随即便可在命令行得到图形的面积数据。
