CAD动态块那些事:点拉伸、旋转、阵列组合实例之衣柜!

之前有位粉丝朋友留言,希望出一篇有关于点拉伸、旋转、阵列组合使用的实例,那么本文,就以衣柜为例,来展开。

创建图形图块(以下实例操作,采用的是CAD2018版)

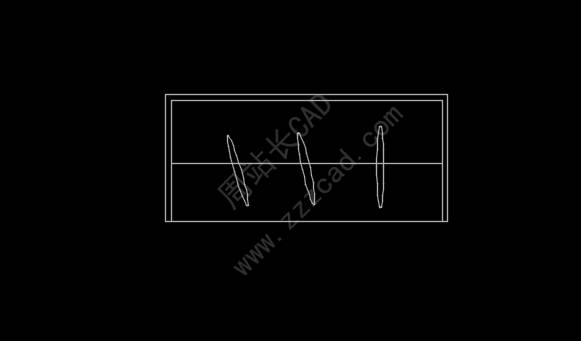

首先绘制好一个衣柜,选择对象,命令行输入block,空格或回车。将图形创建为块。

创建动态块旋转参数
双击图块对象,进入块编辑器。

  • 创建拉伸参数:

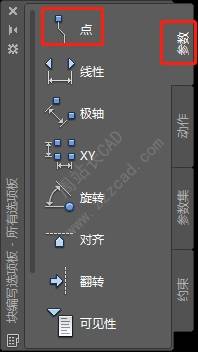

在参数选项卡中,单击点。

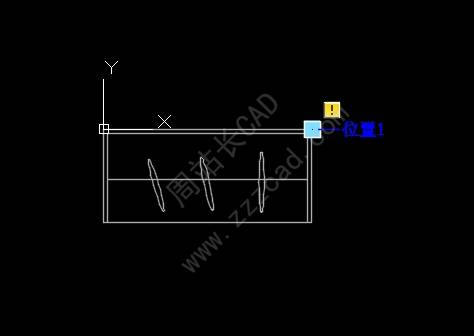

在图形上,选择一个点,单击,插入点参数标记。

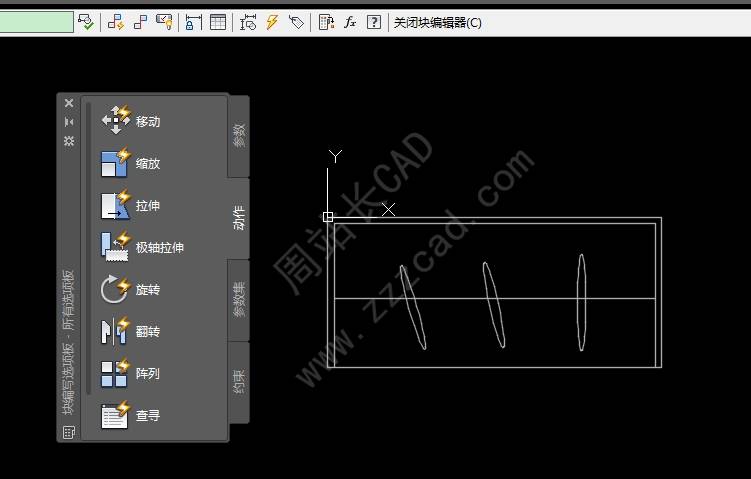

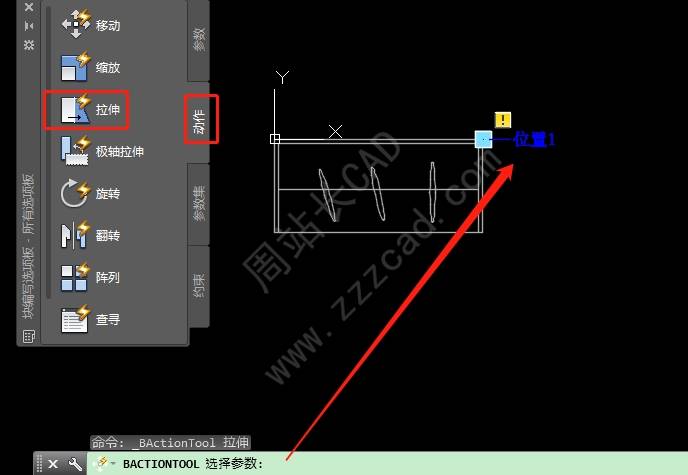

在块编写选项板上,单击动作,单击拉伸,根据命令行提示,选择刚才创建的参数。

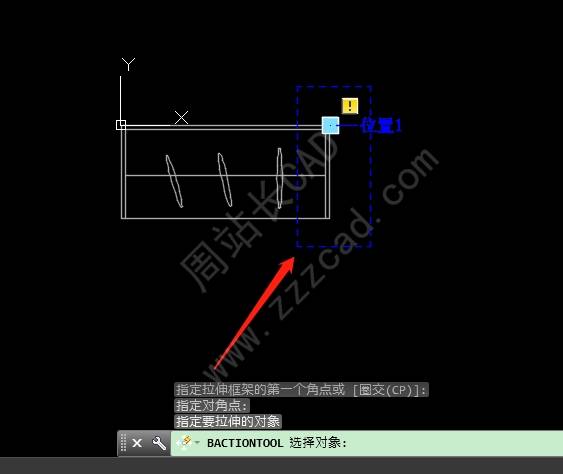

然后根据命令行提示,指定拉伸框架。

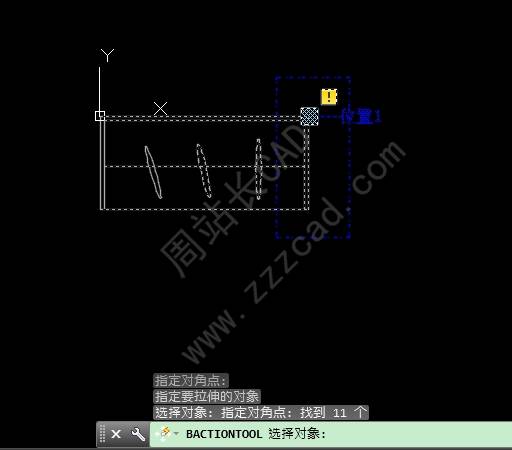

根据命令行提示,选择拉伸对象。

单击鼠标右键,那么拉伸便创建好了。

  • 创建旋转参数:

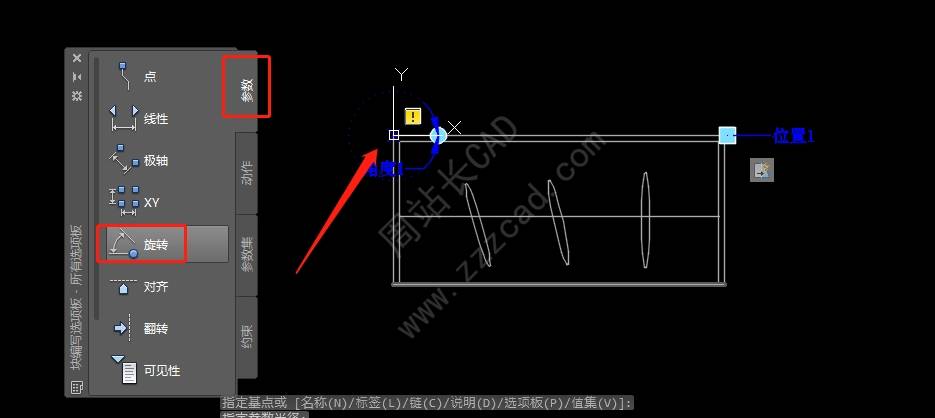

在参数选项卡中,单击旋转。选择一个基点,创建旋转参数。

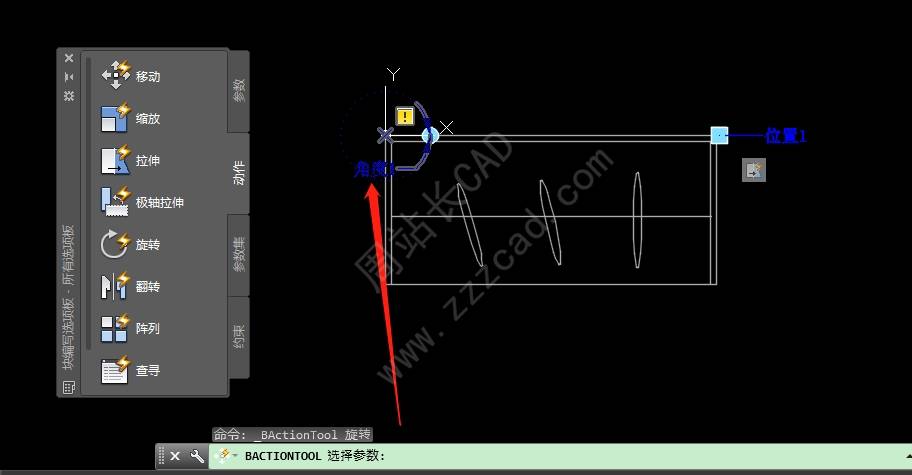

在块编写选项板上,单击动作,单击旋转,根据命令行提示,选择刚才创建的参数。

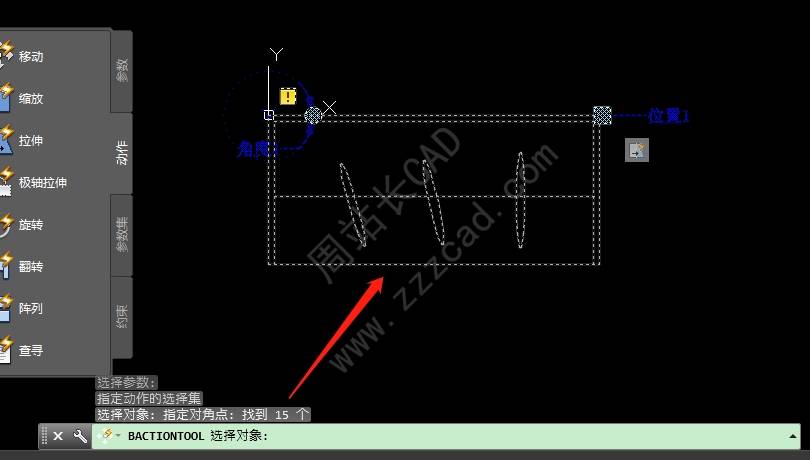

根据命令行提示,选择对象,单击鼠标右键,便完成了旋转设置。

  • 创建阵列参数:

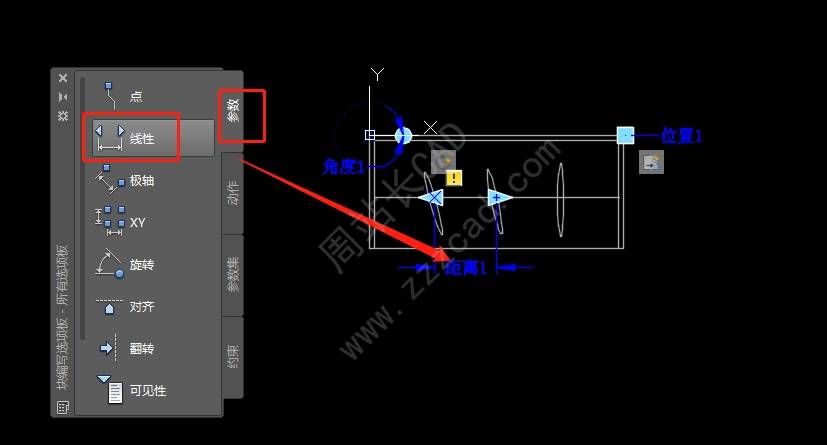

在参数选项卡中,单击线性。选择一个线性参数。

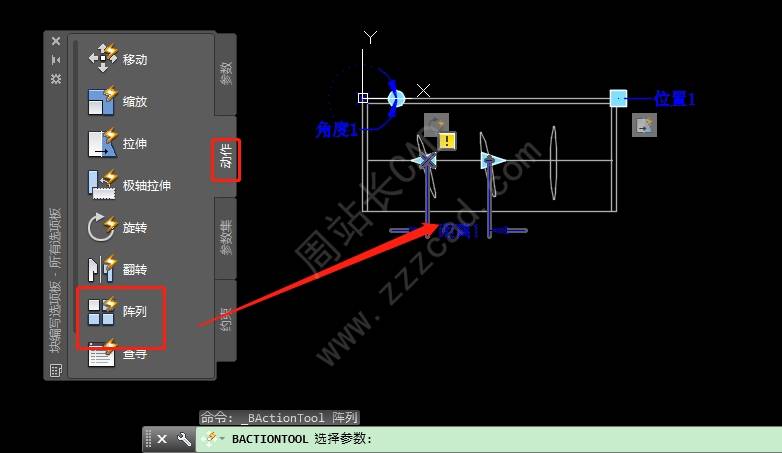

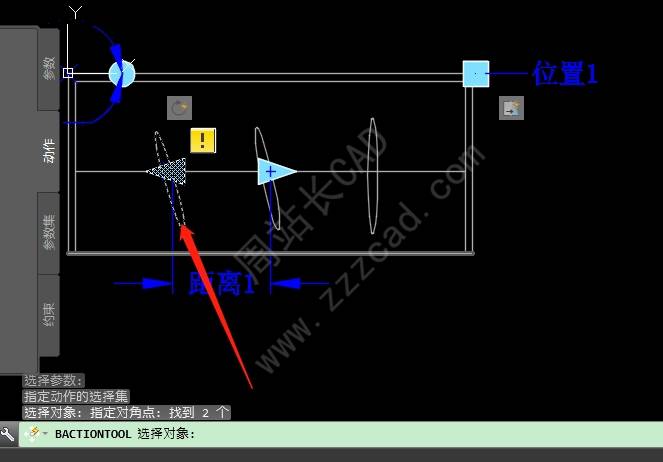

在块编写选项板上,单击动作,单击阵列,根据命令行提示,选择刚才创建的参数。

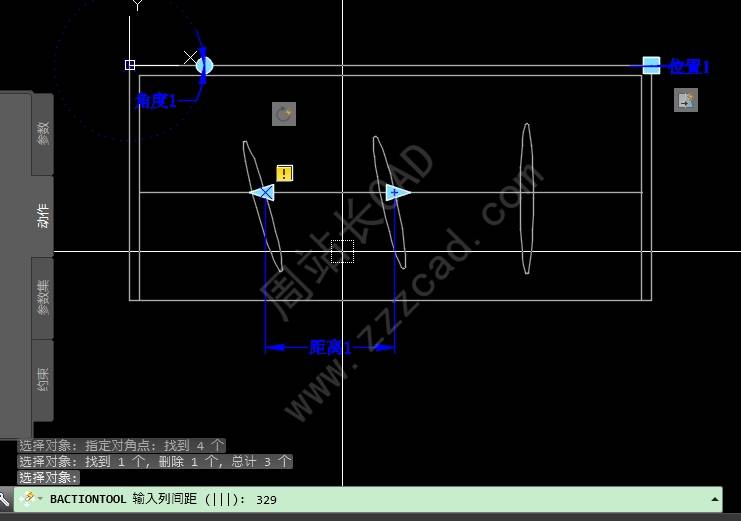

并根据命令行提示,选择阵列对象,输入阵列间距。

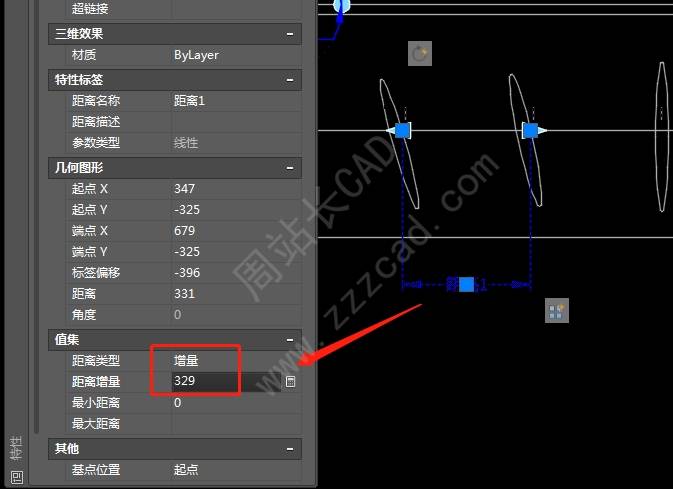

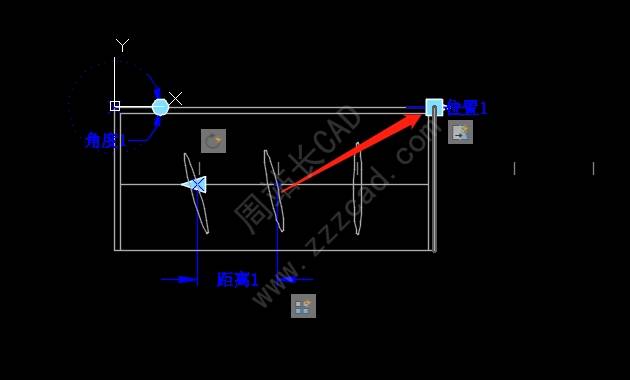

为了使得拉伸时,衣柜里的衣架随之均匀出现,所以选中阵列参数,在特性窗口中,设置阵列增量。

同时,把阵列的点,移动到拉伸的点处。

如此,阵列也设置好了。

关闭块编辑器,保存退出。​

  • 动态块演示

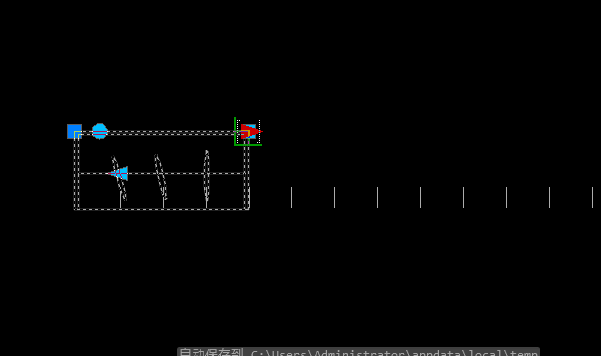

详见动图演示。

​小结

如果想要阵列与拉伸更好地结合在一起,应该采用线性拉伸。因为阵列不能识别点参数。
