CAD对象选择过滤器怎么用,快捷键是什么?

前面我们介绍了各种选择方式,比如单选、多选、框选、选择类似对象、快速选择等,今天给大家介绍一个非常灵活的选择工具:选择对象过滤器。

比如下面这张图我需要一次性选择定制家具和活动家具,我们就可以利用选择对象过滤器一次选择这两个图层即可。

输入fi快捷键回车;

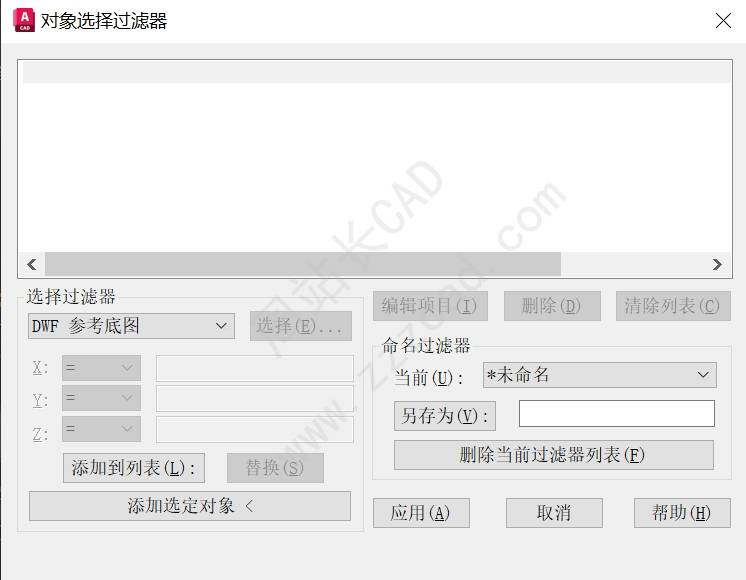

弹出选择对象过滤器对话框;

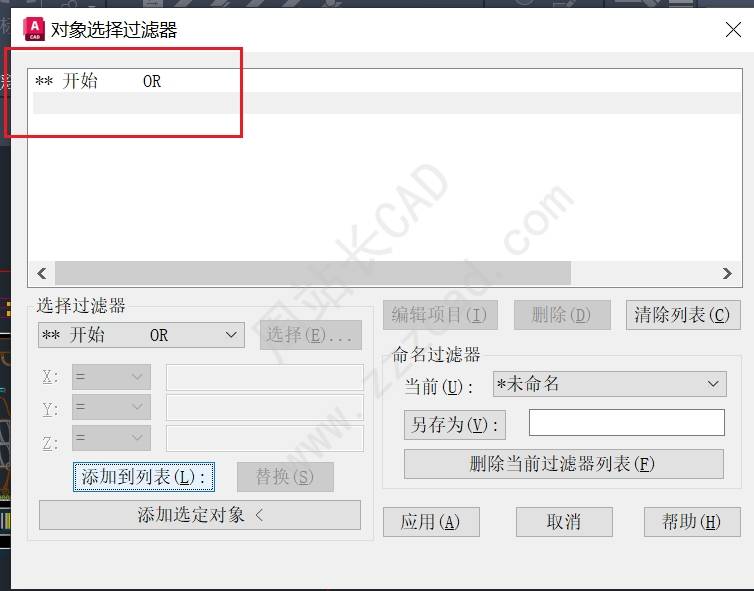

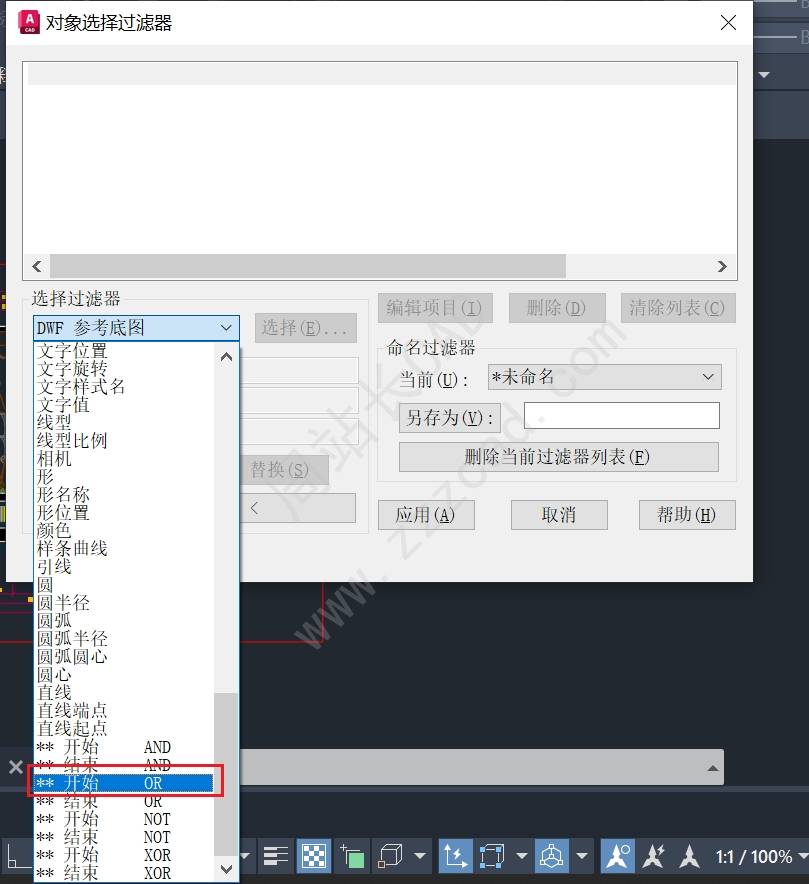

选择过滤器下选择开始OR;

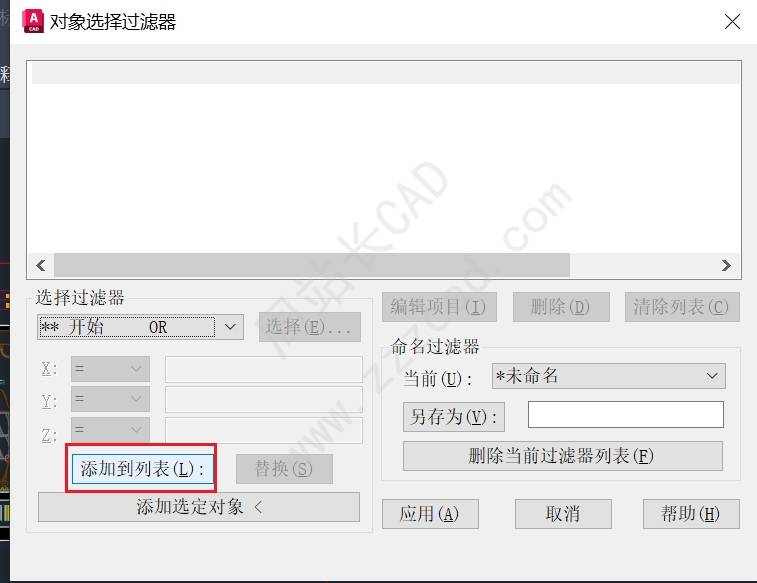

添加添加到列表;

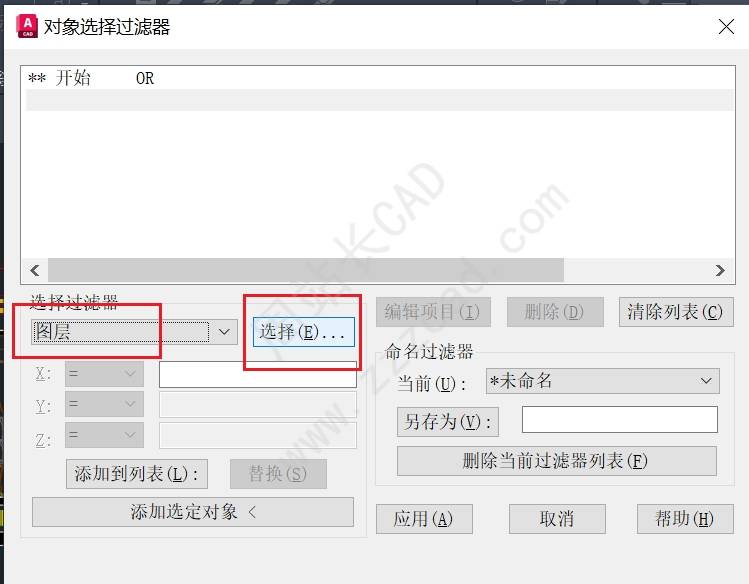

选择图层,点击选择;

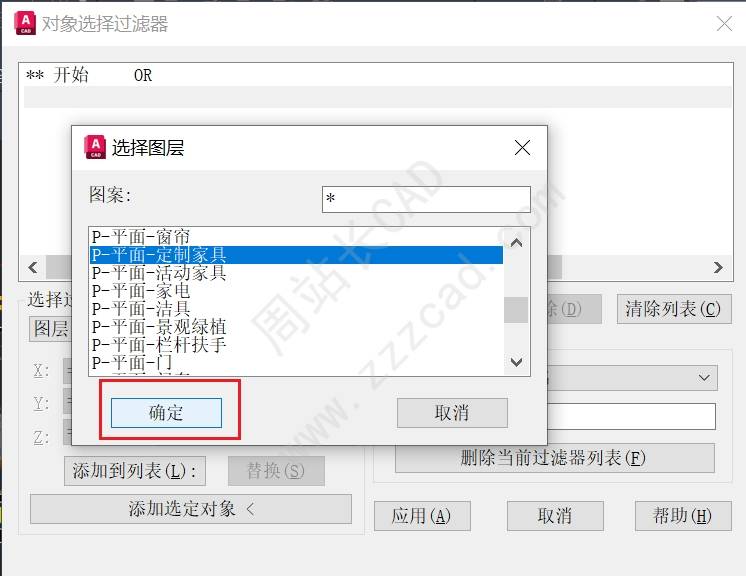

选择定制家具图层,点击确定;

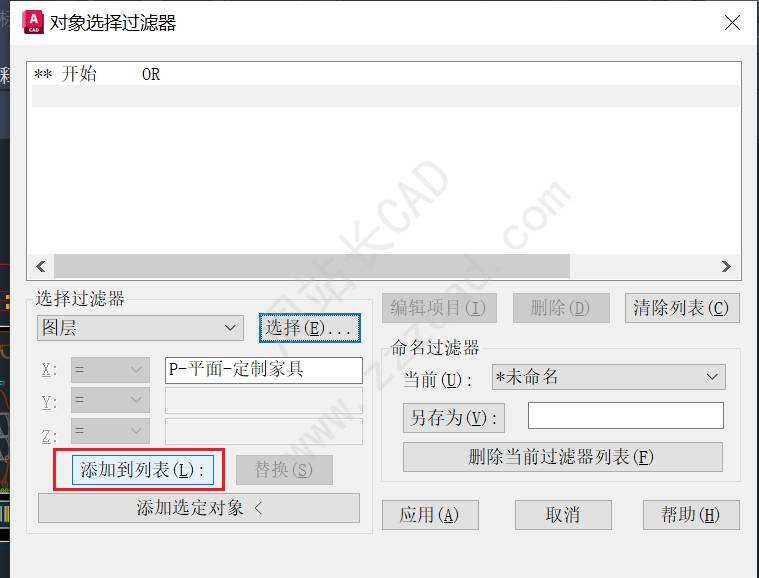

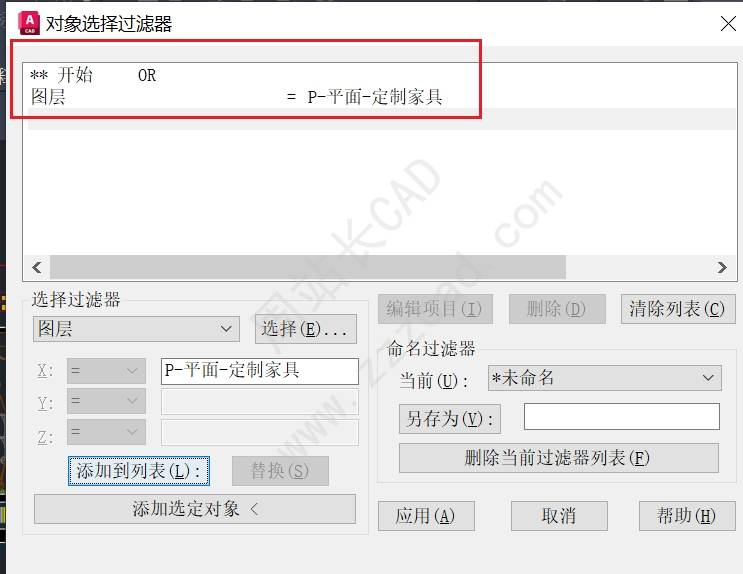

点击添加到列表;

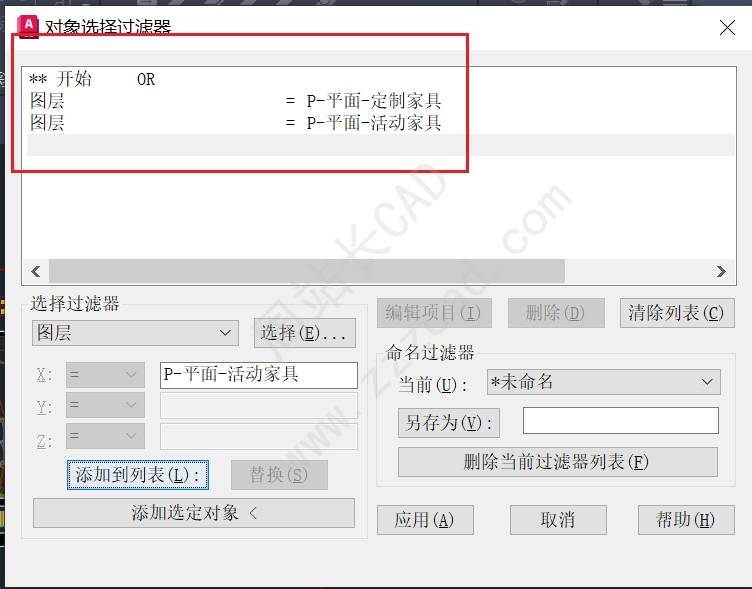

同理把活动家具图层也添加到列表;

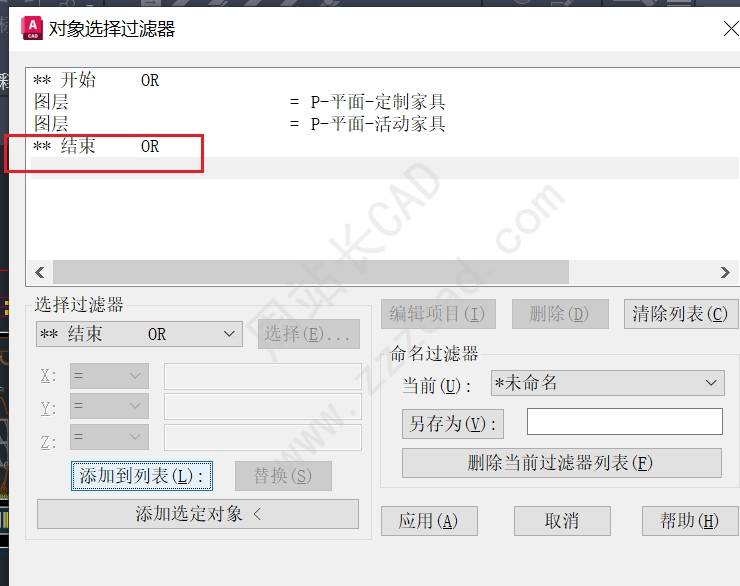

再添加结束OR;

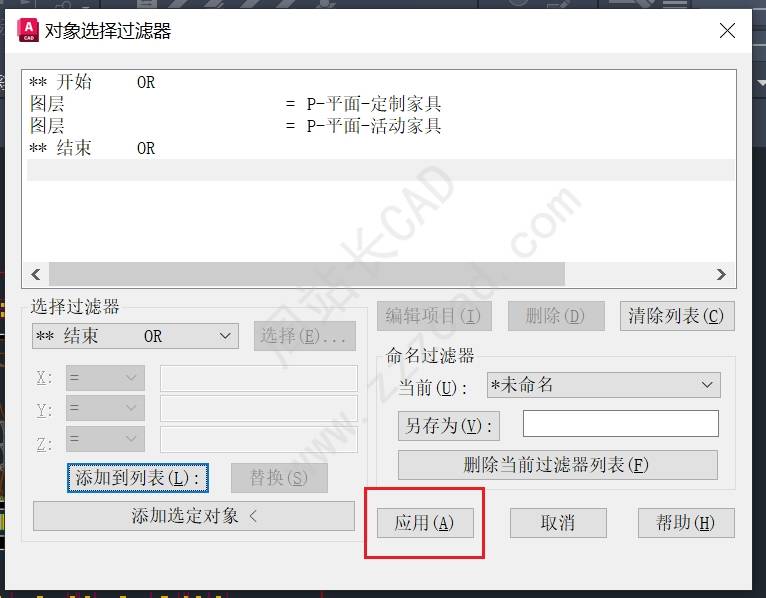

点击应用;

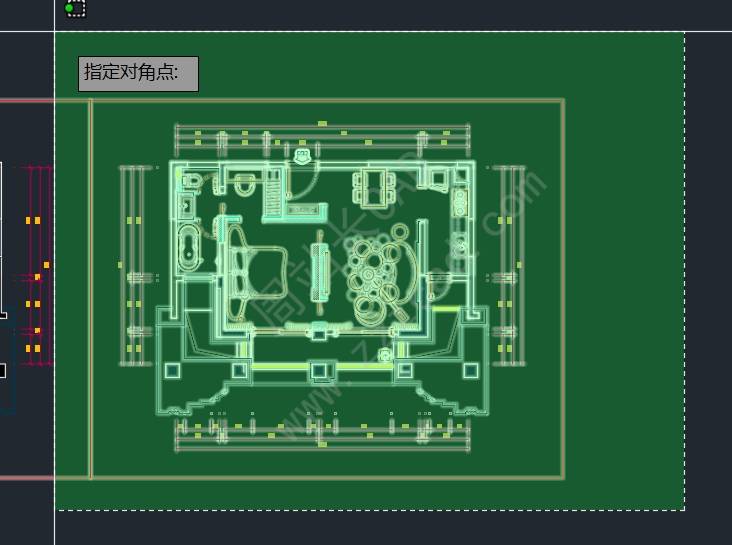

框选对象;

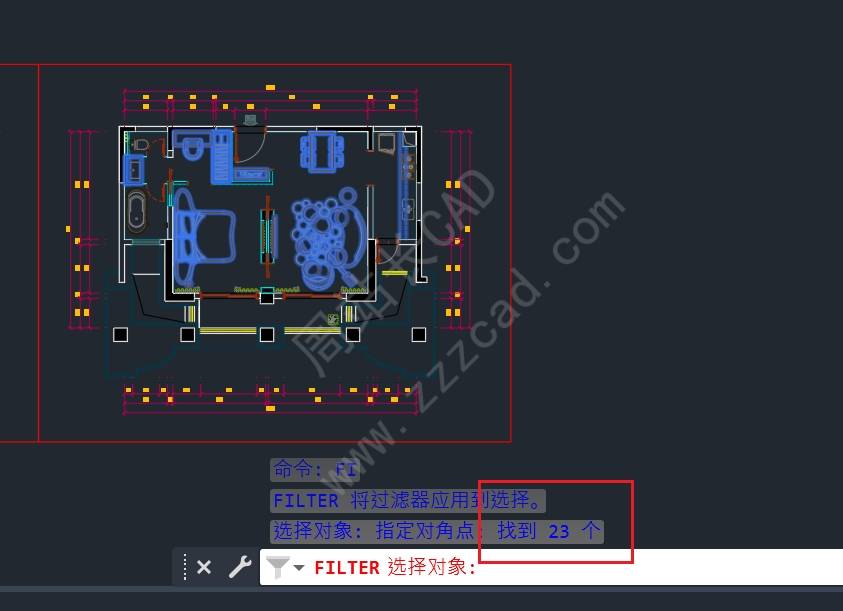

最终活动家具和固定家具都会被选中,共23个,如图。

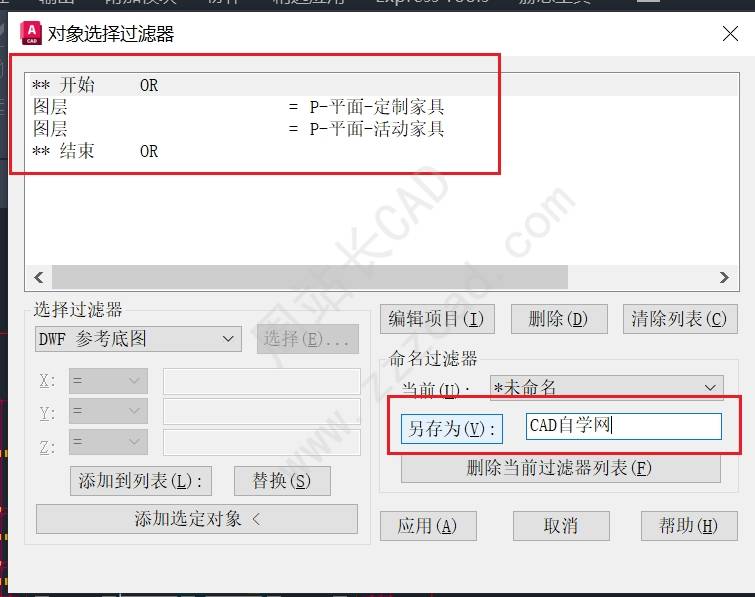

PS:1、设置好的规则我们可以保存,方便下载直接调用。

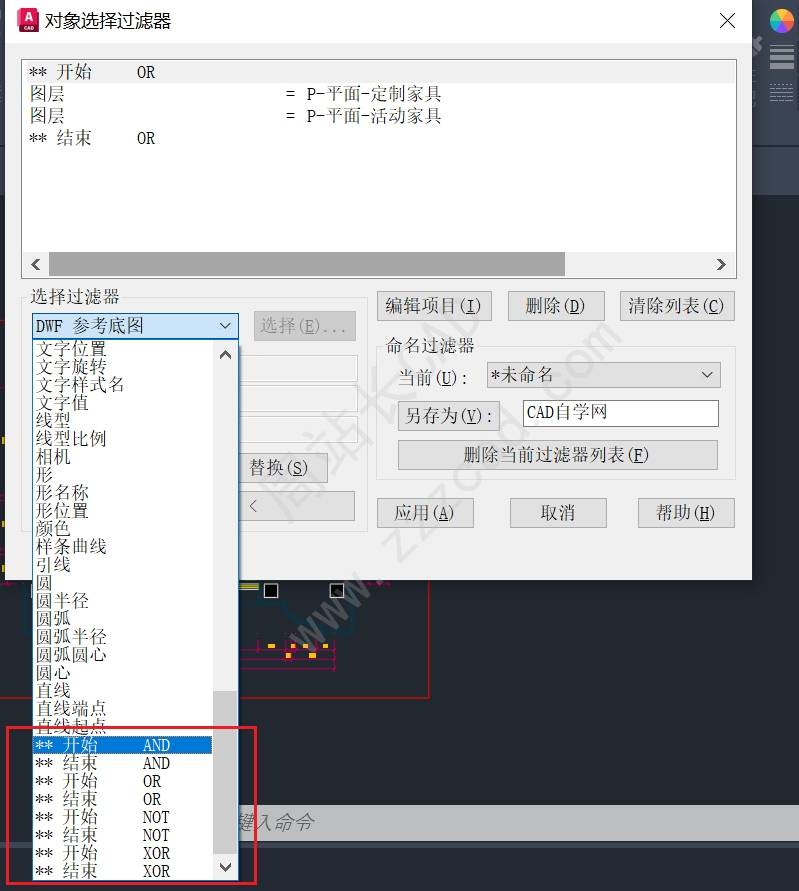

2、这四对逻辑运算应用好,选择非常灵活。
