CAD折断线绘制，扩展工具命令：breakline，到底怎么用？

命令行输入breakline，指定折断线的起点和终点，单击鼠标右键，便可得到一个折断线。

翻译如下：

命令: BREAKLINE
Block= BRKLINE.DWG, Size= 0.5, Extension= 1.25
Specify first point for breakline or [Block/Size/Extension]:
Specify second point for breakline:S
pecify location for break symbol <Midpoint>:

命令: BREAKLINE
块=brkine.dwg，大小=0.5，延伸长度=1.25
指定折断线的第一点或者选择选项【块b/大小s/延伸长度e】：
指定折断线的第二点：
指定折断线符号的位置<中点位置>：

根据以上步骤，可以绘制出一个折断线。

但，如果想要指定折断线，中间折断线的符号大小。那么可按如下操作。

设置折断符号大小操作：

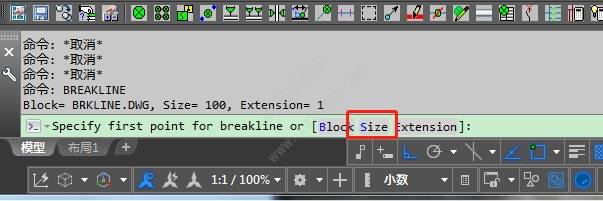

命令行输入breakline，然后根据命令行提示，单击size。

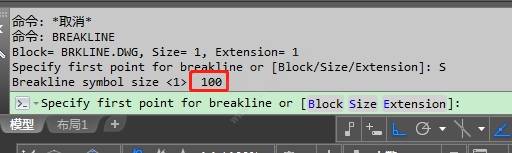

然后，根据命令行提示，指定大小，输入一个数值。

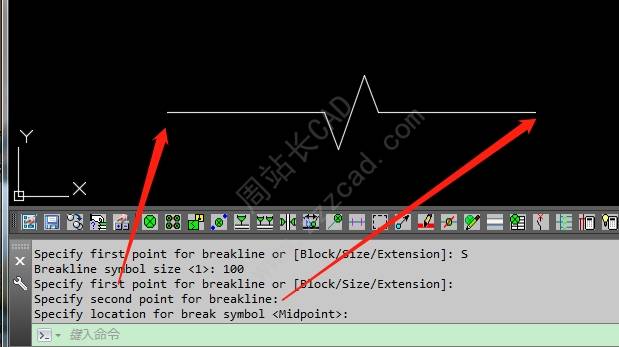

然后，指定折断线起点和终点，单击鼠标右键，便可得到折断线。

翻译如下：

命令: BREAKLINE
Block= BRKLINE.DWG, Size= 1, Extension= 1
Specify first point for breakline or [Block/Size/Extension]: S
Breakline symbol size <1>: 100
Specify first point for breakline or [Block/Size/Extension]:
Specify second point for breakline:
Specify location for break symbol <Midpoint>:

命令: BREAKLINE
块=brkine.dwg，大小=1，延伸长度=1
指定折断线的第一点或者选择选项【块b/大小s/延伸长度e】：s
折断线符号大小<1>：100
指定折断线的第一点或者选择选项【块b/大小s/延伸长度e】：
指定折断线的第二点：
指定折断线符号的位置<中点位置>：

如果知道这个命令，就不用再自行绘制折断线了，便可通过命令，一键搞定折断线绘制了！

完。
