CAD动态块：怎么制作移动块？

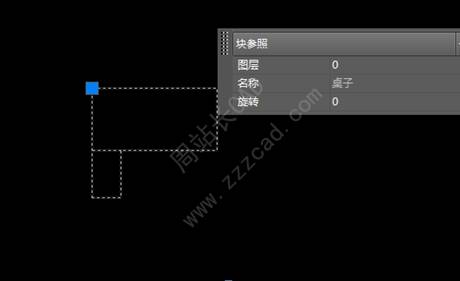

创建图形图块（以下实例操作，采用的是CAD2018版）
选择对象，命令行输入block，空格或回车。将图形创建为块。

创建动态块移动参数

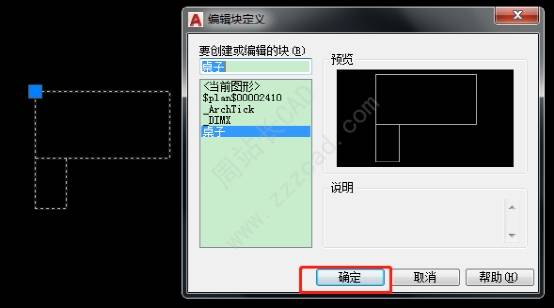

双击图块对象，进入块编辑器。
  • 创建点参数：

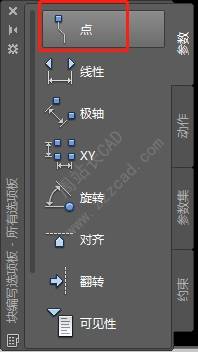

在参数选项卡中，单击点。
在图形上，选择一个点，单击，插入点参数标记。

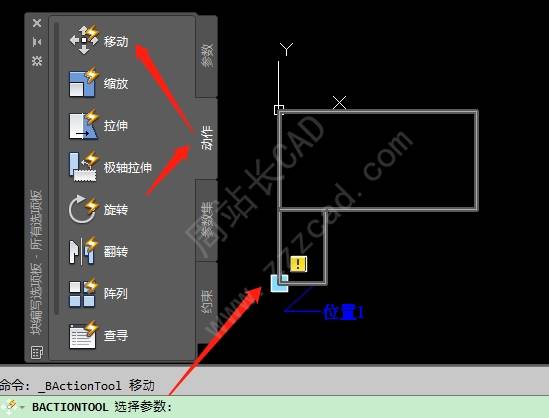

在块编写选项板上，单击动作，单击移动，根据命令行提示，选择参数。

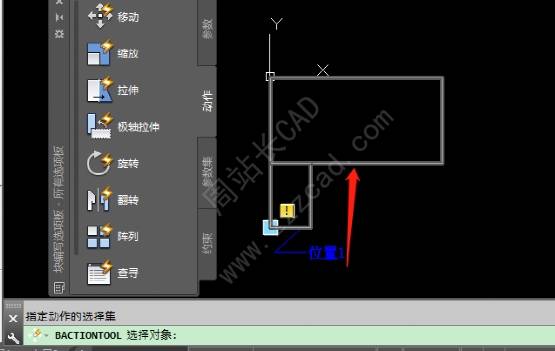

然后，根据命令行提示，选择图形对象。单击右键退出。

添加完动作后，可以看到，参数旁边有个小图标，这个就是附加动作后，出现的移动动作图标，表示，这个参数添加了移动动作。

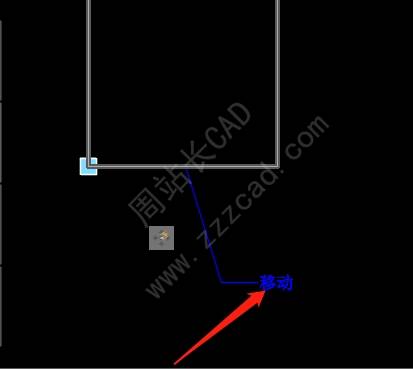

双击标签名，可以将这个参数名改为移动。
然后关闭块编辑器。

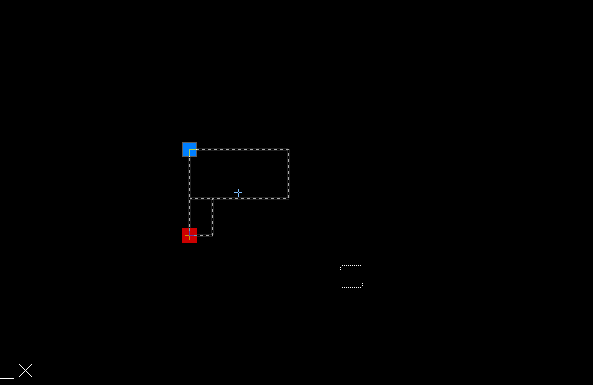

  • 移动块演示
只要单击定义了移动动作的点参数，就可以移动鼠标，实现移动。

详见动图演示。
