当一个工件中有很多孔时，如果一个一个标注找坐标非常麻烦，这时我们就可以利用孔特征图表功能，他可以在工件中创建孔的坐标标注、标注这些孔的尺寸并为该工件生成孔特征图表和孔表。

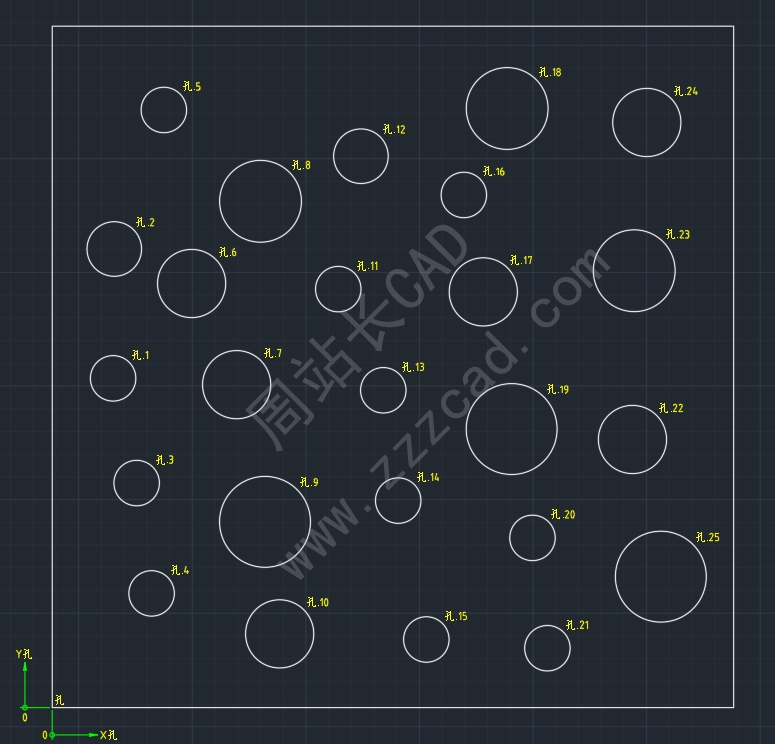

如下图：
下面我们来看下具体操作步骤：

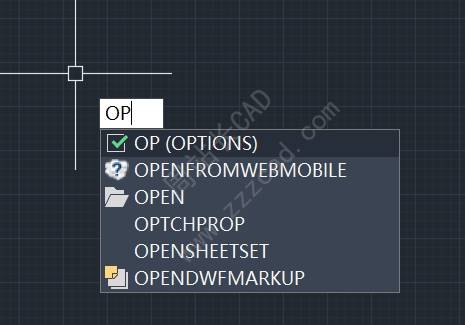

OP回车打开选项对话框；

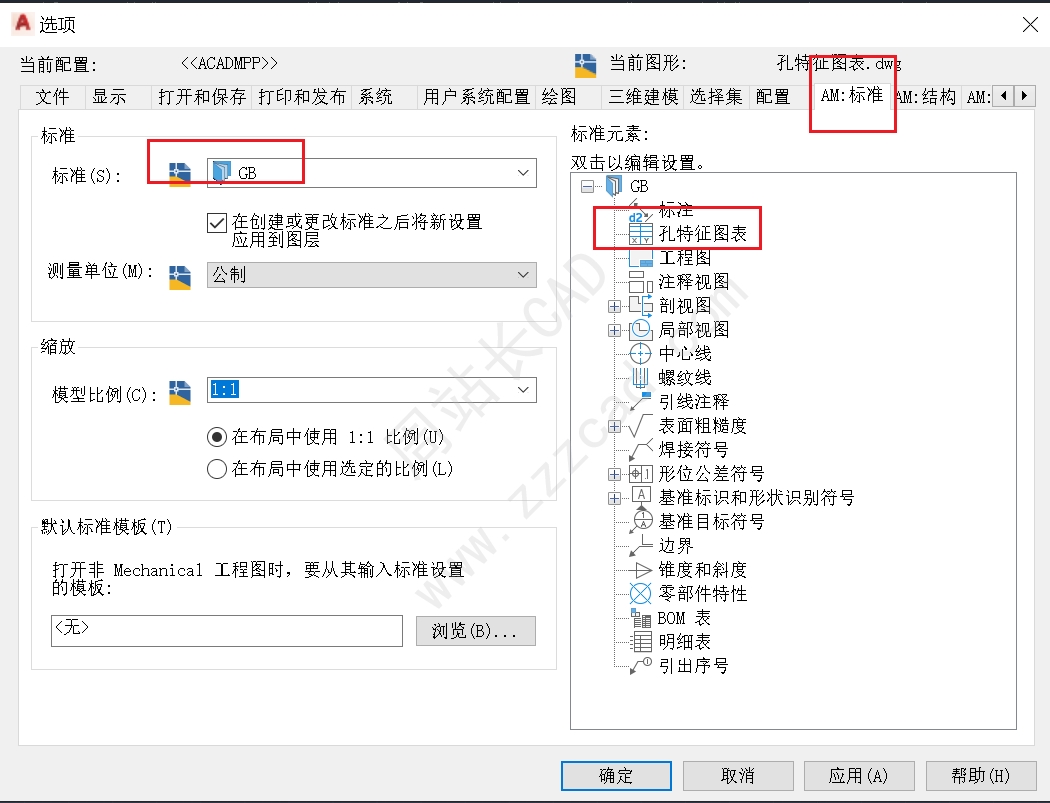

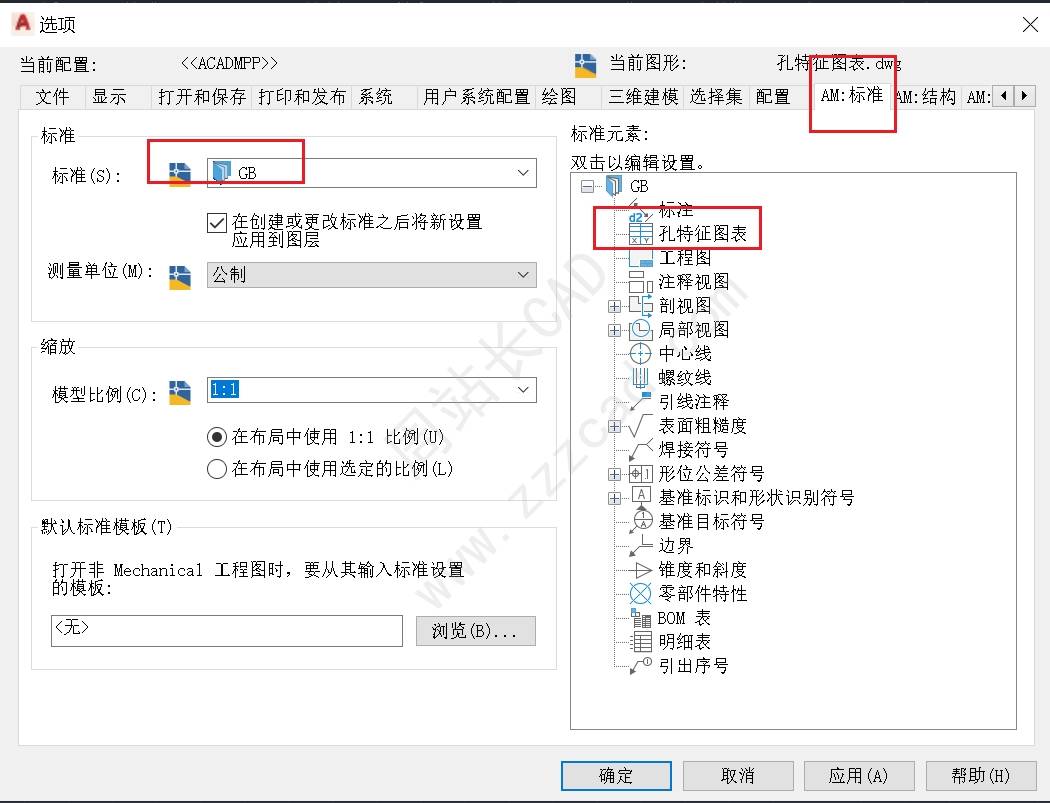

选择AM：标准，GB，双击孔特征图表；

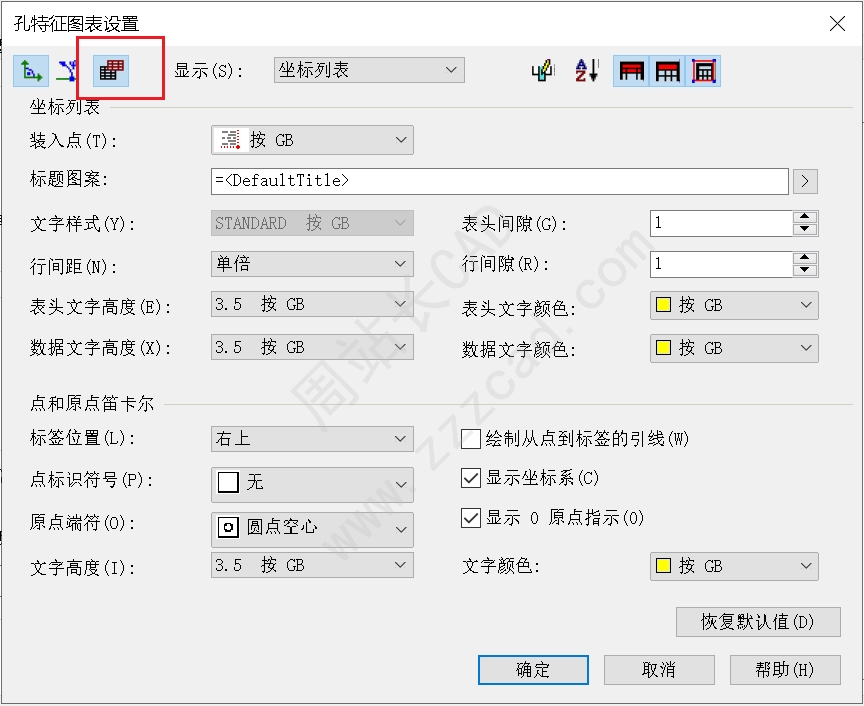

将孔表选中；

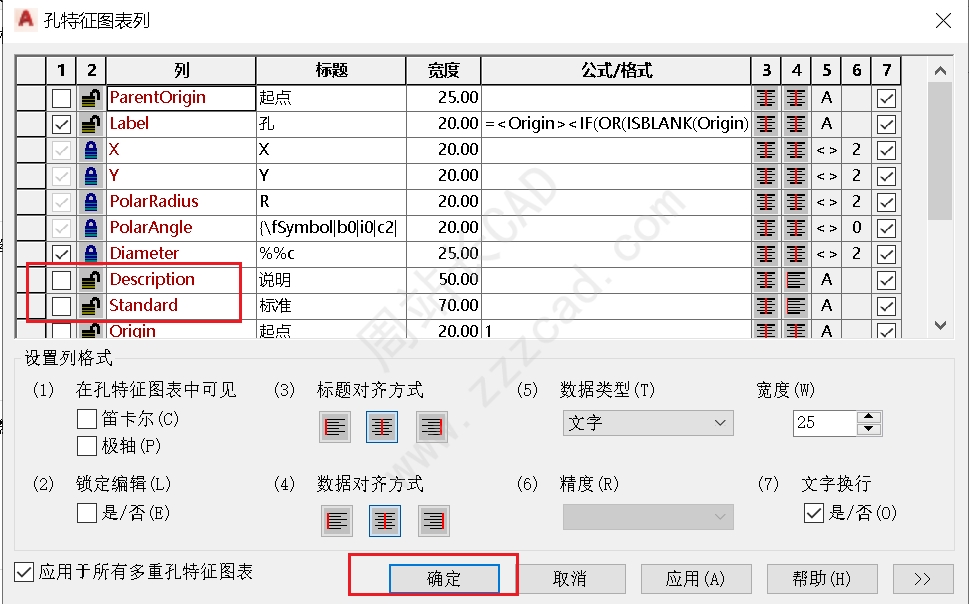

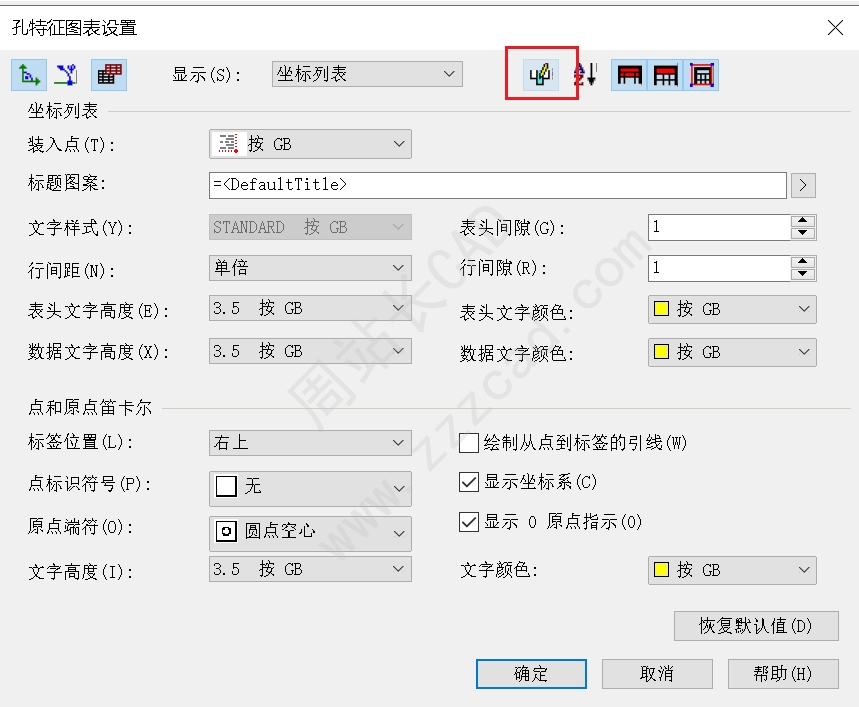

单击列特性；
将description和standard这个勾去掉；

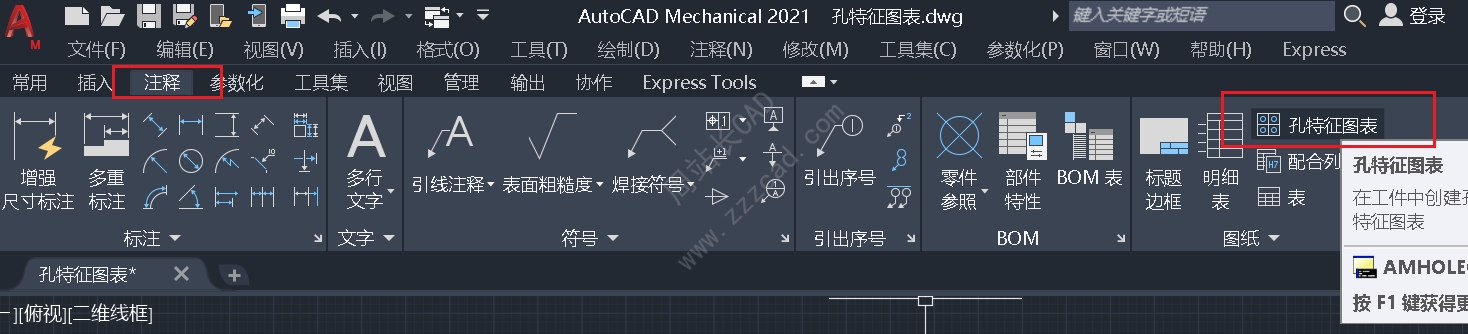

执行孔特征图表命令；

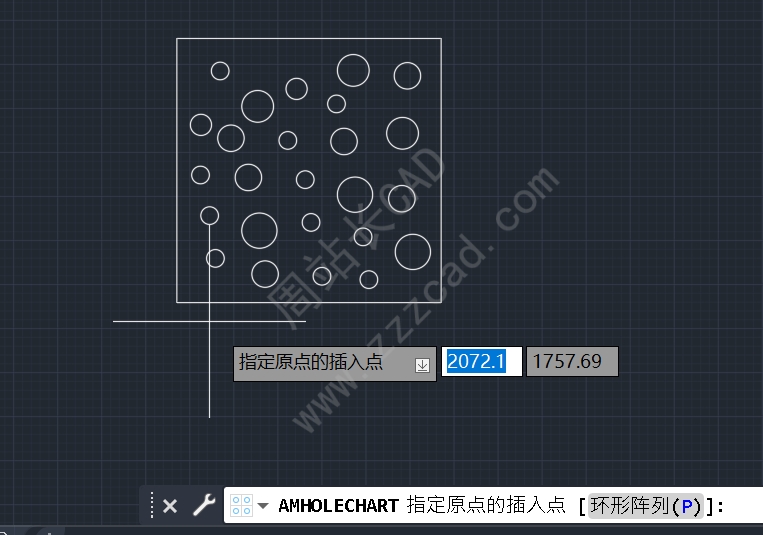

提示指定原点，也就是坐标标注的0，0点；

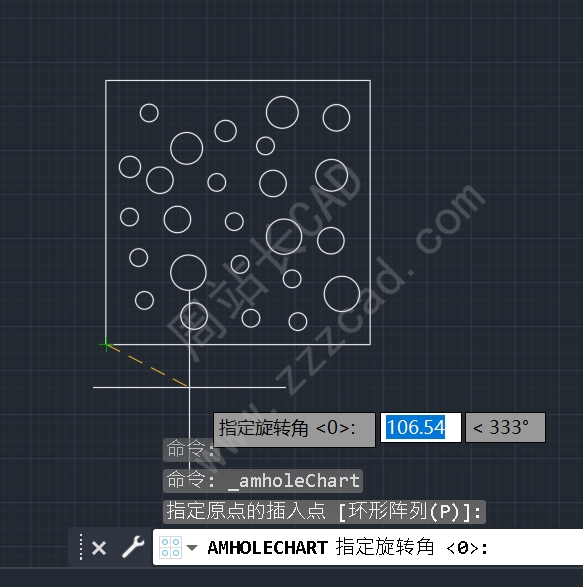

提示指定旋转角度，直接按回车；
提示指定原点名称，我这里输入孔回车；

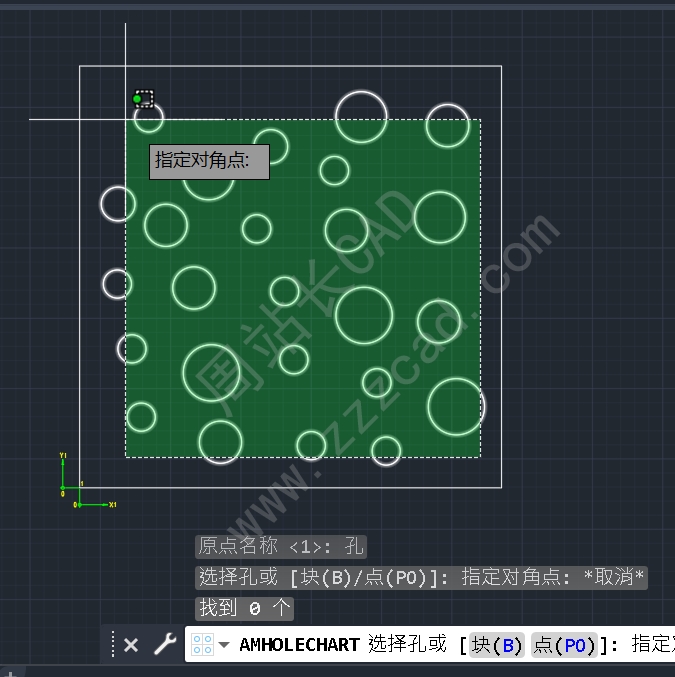

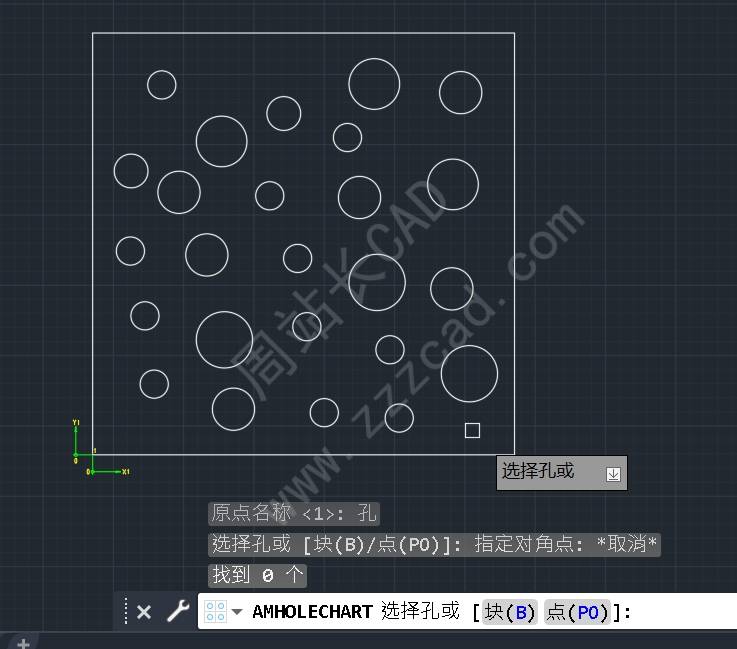

提示选择孔，框选即可；
回车后提示孔特征图表插入点；

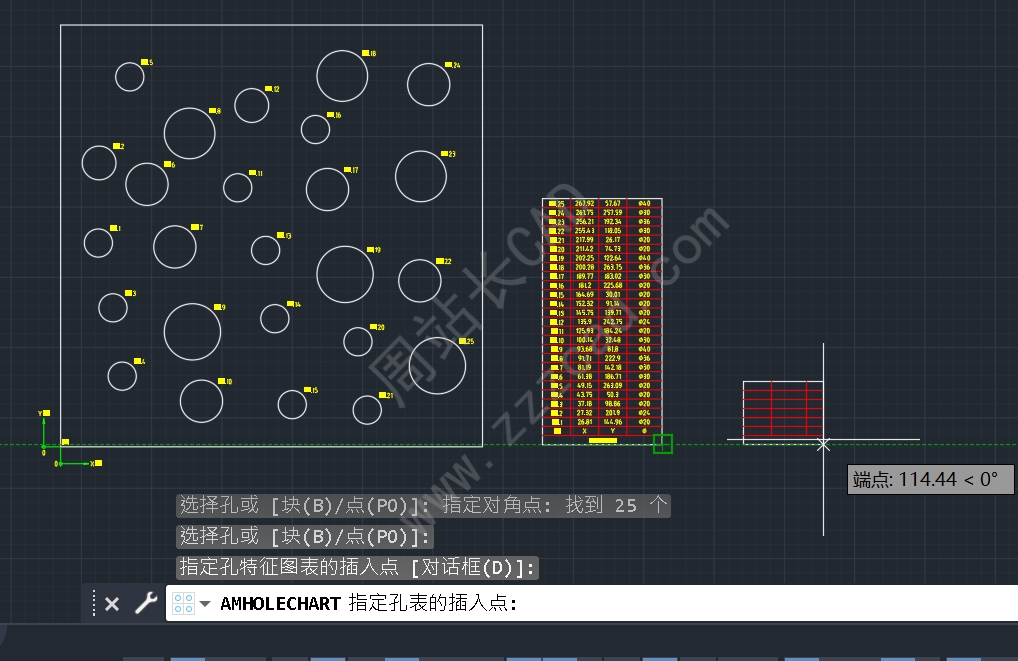

指定孔表插入点；

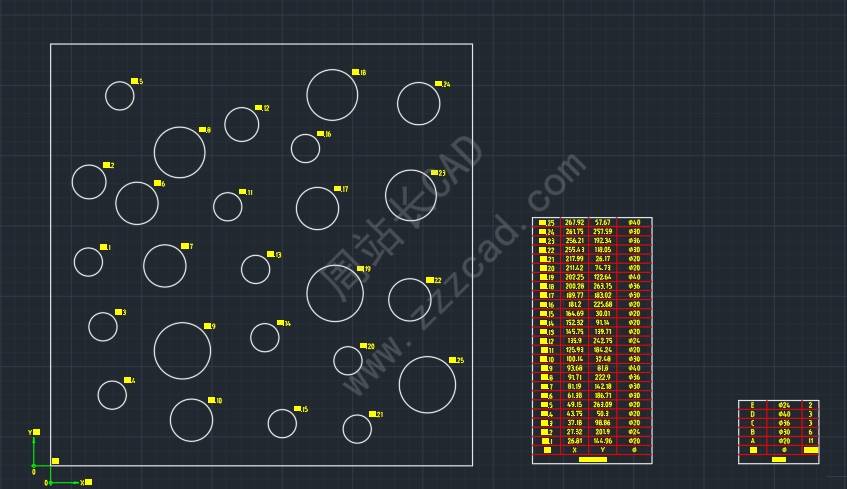

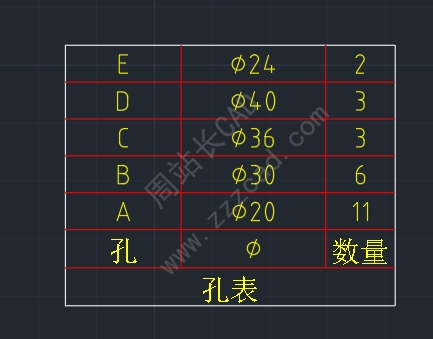

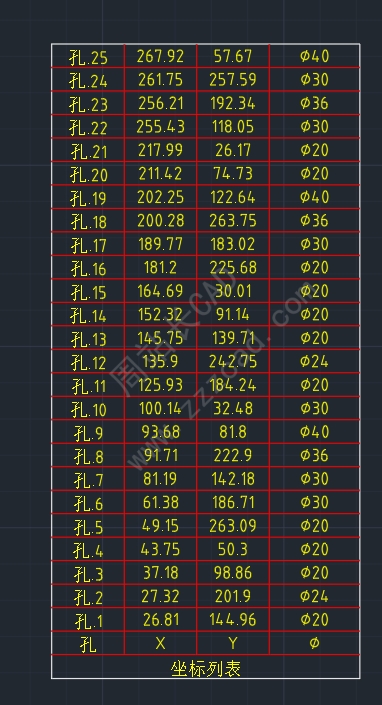

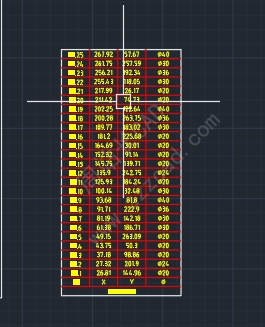

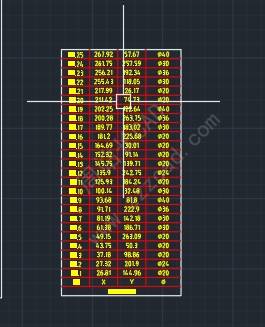

完成如图。
当然如果你想将孔特征图表和孔表导出excel也是非常方便的；
以孔特征图表为例，双击孔特征图表；

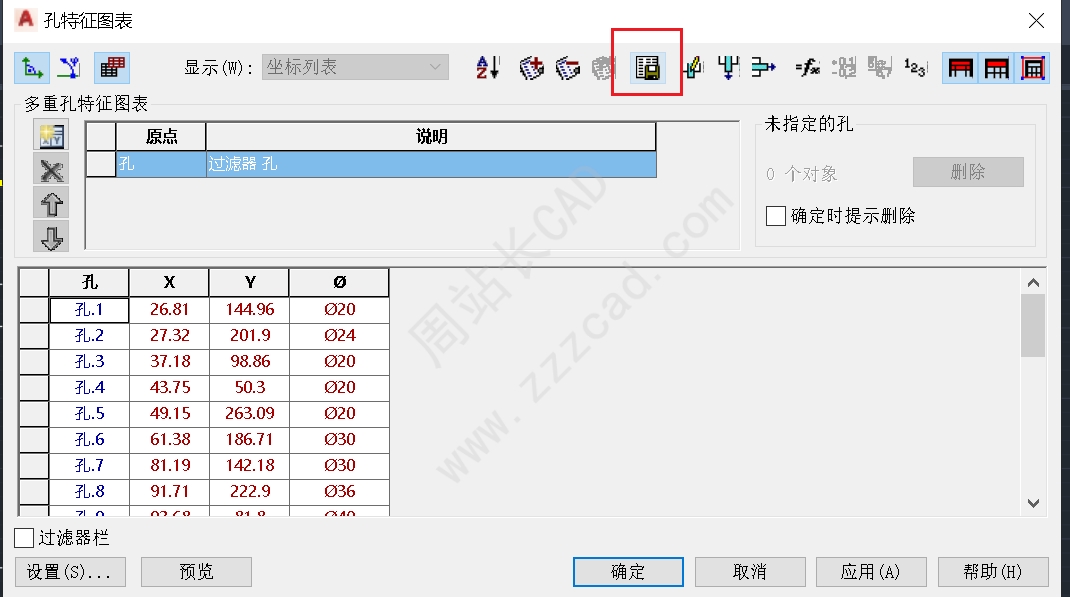

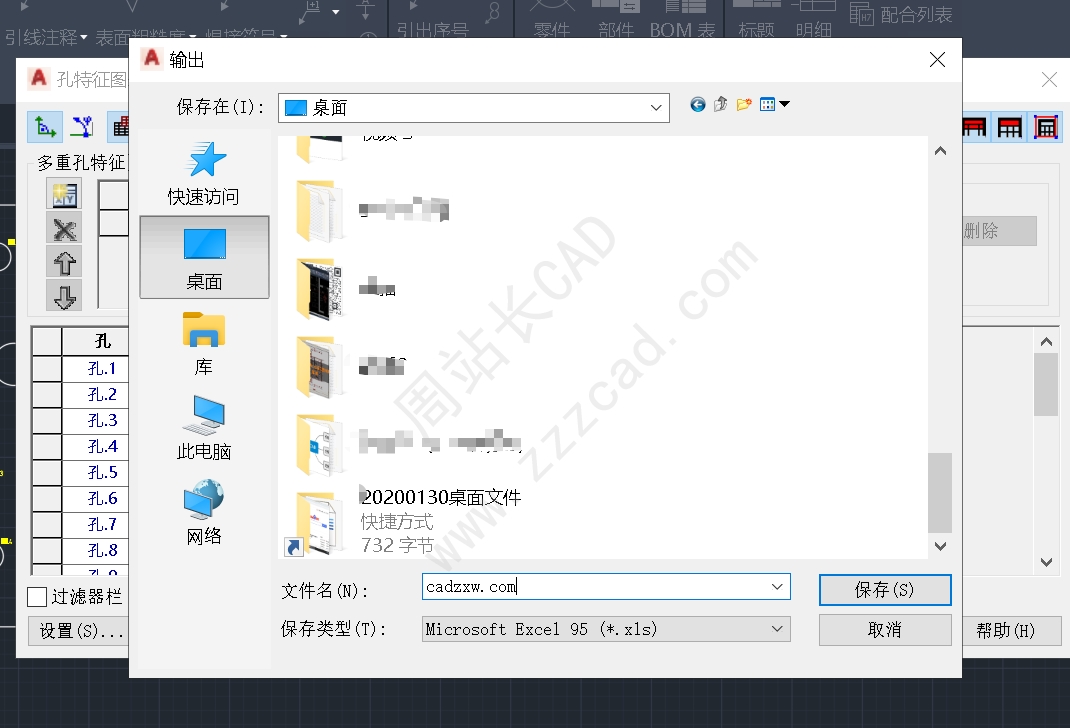

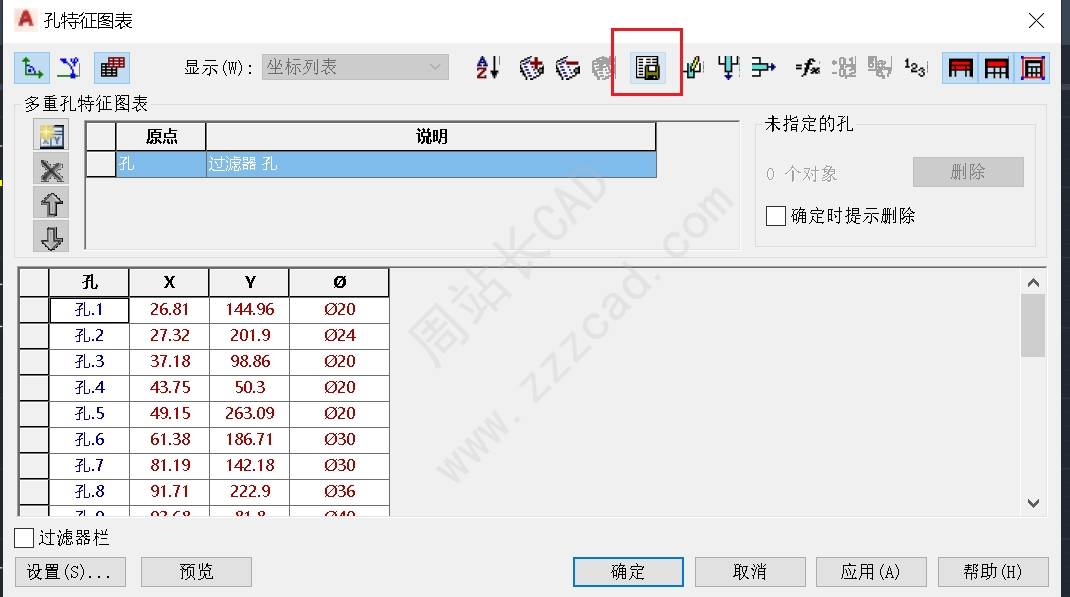

弹出孔特征图表后点击输出数据；

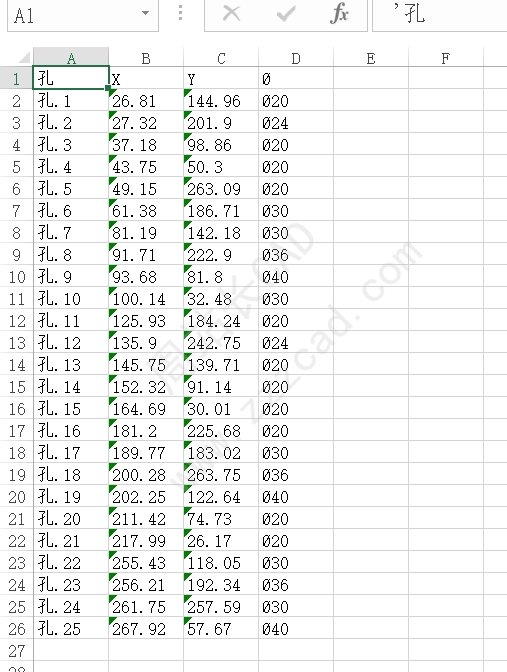

打开输出的excel如图。
完，感谢阅读，更多个性化设置等你研究。
