AutoCAD Mechanical配合列表怎么用

有时候我们需要将图中所有配合生成表格，一个一个编辑太麻烦，只需要利用机械版配合列表即可，这个命令也非常简单，如图。

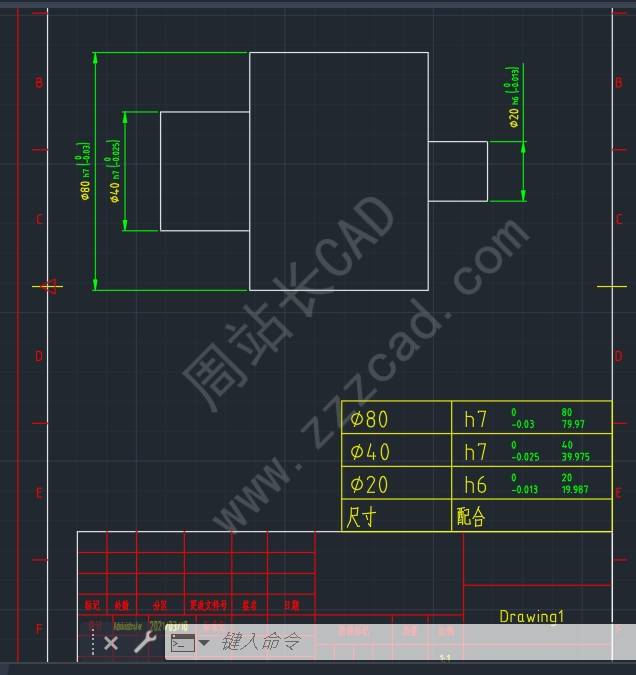

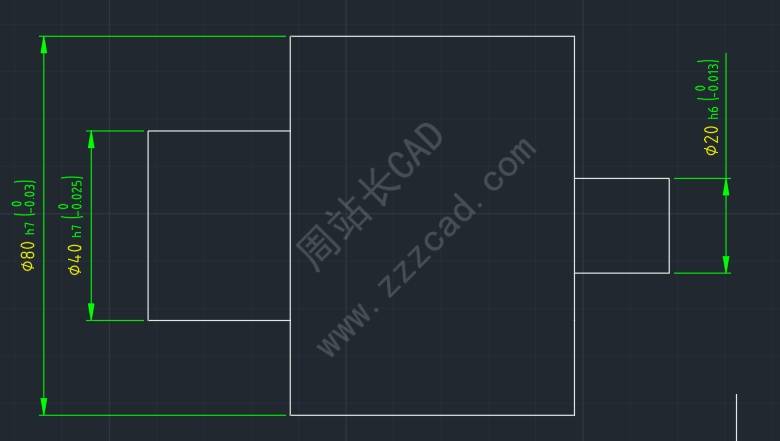

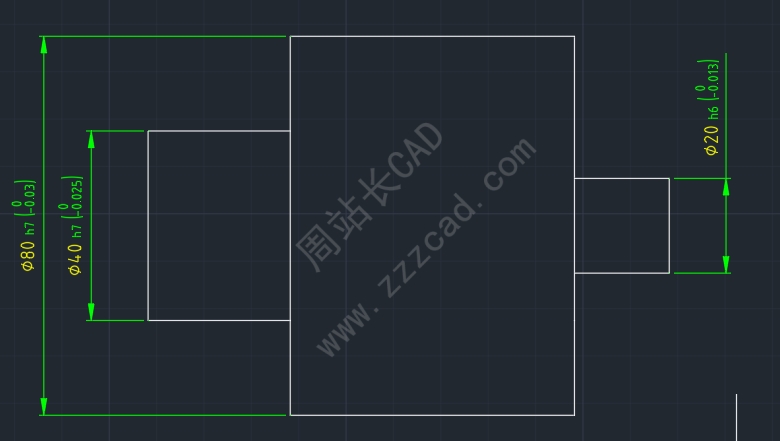

首先我们需要将轴孔尺寸标注好，并标注好配合；

（以下图某轴为例，很丑，随便画的）

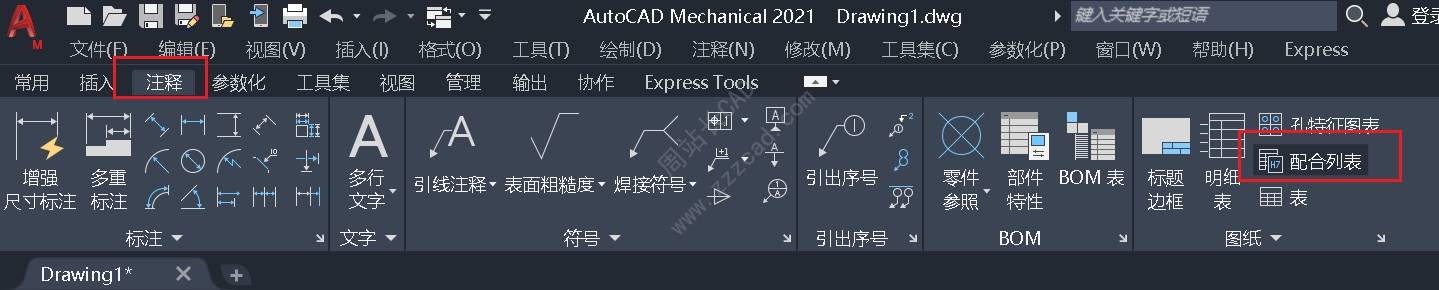

点击注释选项卡，配合列表；

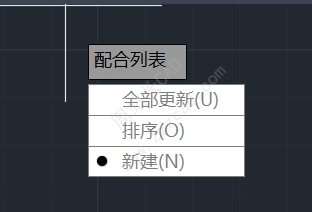

点击新建；

指定插入点；

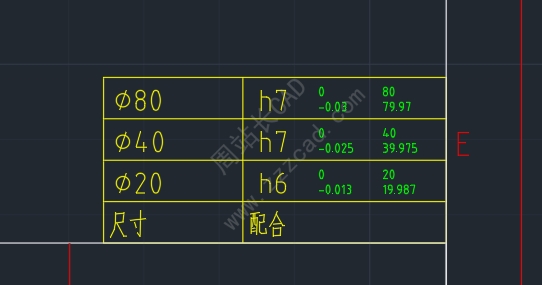

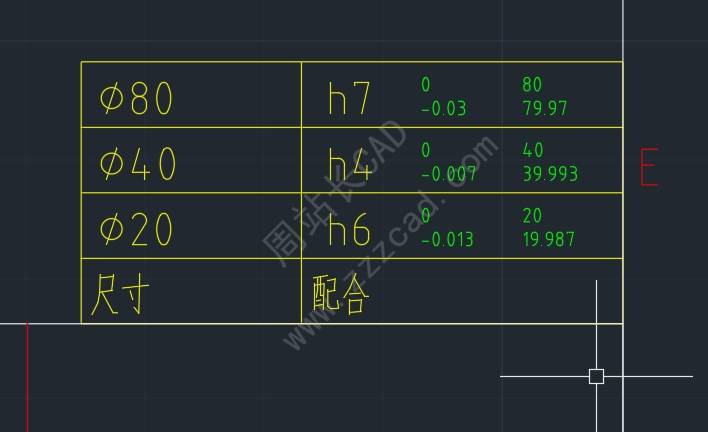

如图：

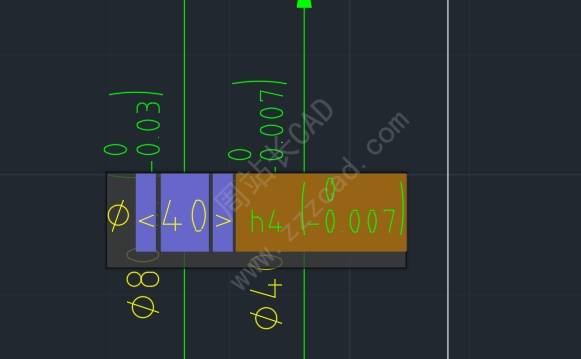

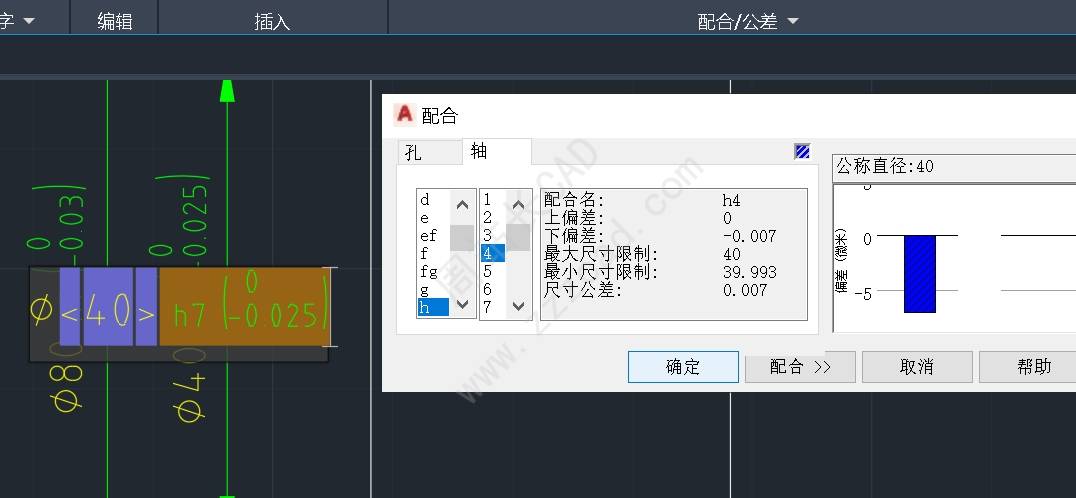

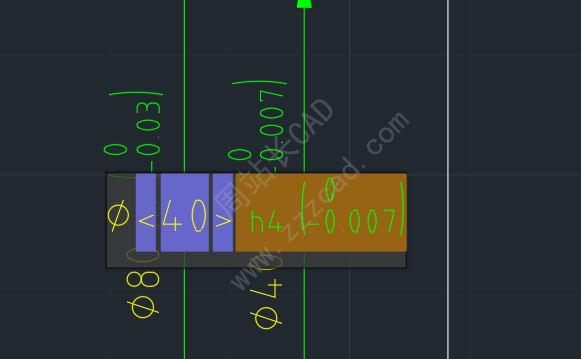

如果我们更新尺寸后；

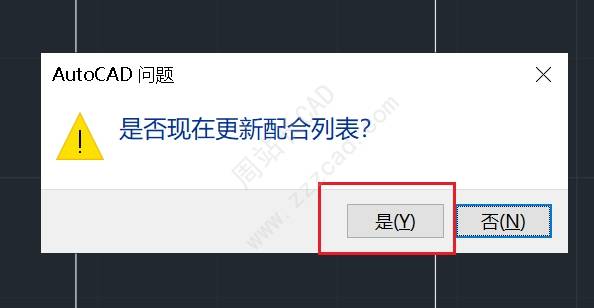

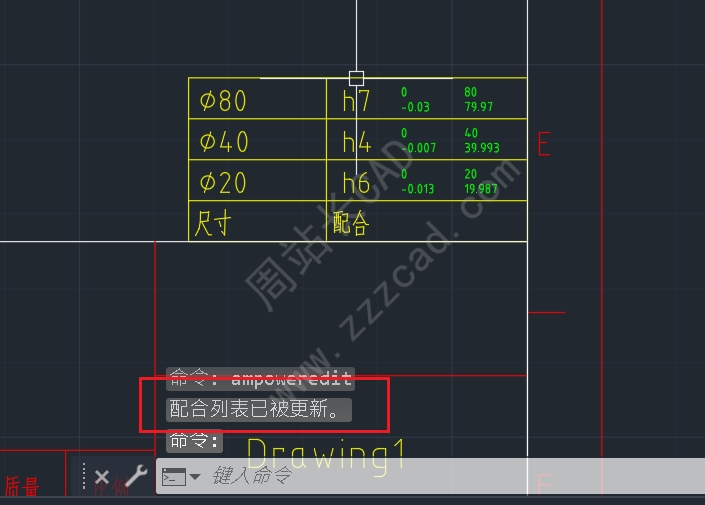

他会提示我们是否更新配合列表，点击是即可；

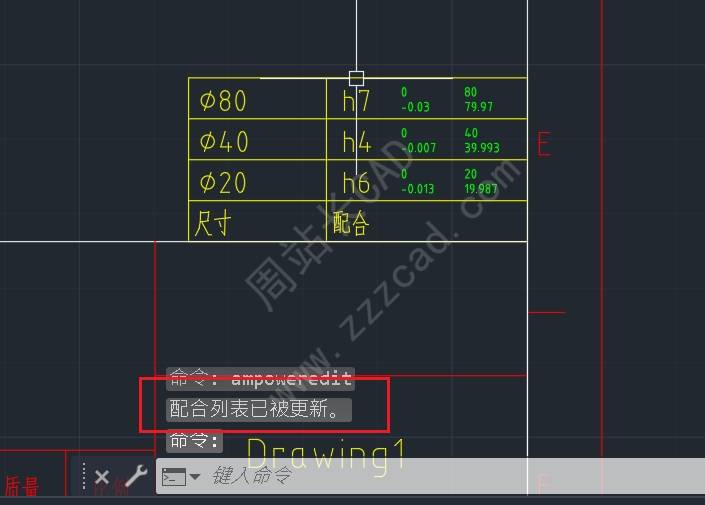

然后这个表格就会自动更新；

如果你想手动更新，也比较简单，双击这个表格即可自动更新。

完，感谢阅读，希望对你有帮助。
