CAD图纸怎么批量拆分成多个文件

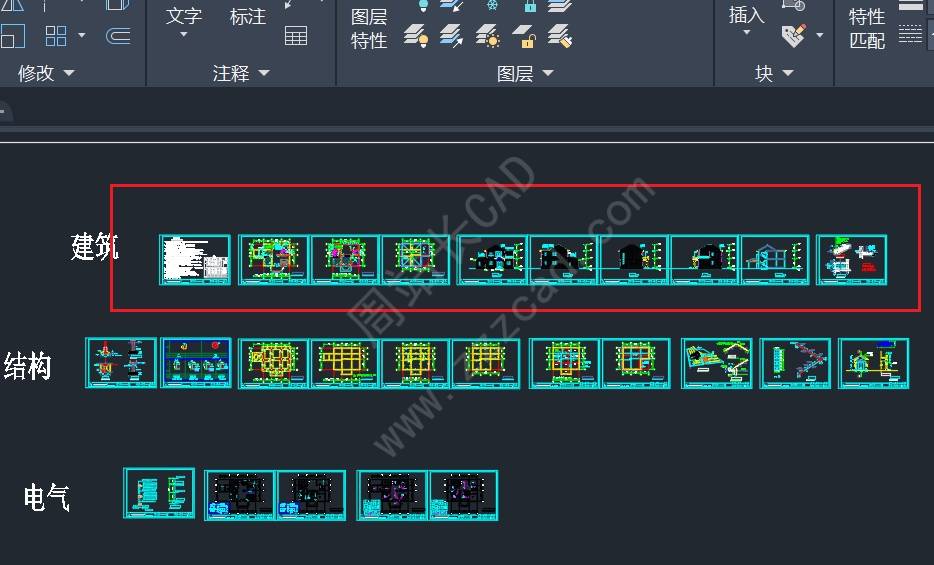

前面我们分享了batchplot插件的批量打印,然后经常有一些粉丝问我,周站长,CAD一个图档里有多张图怎么拆分成单张图纸?比如下方这个图如何把建筑图中的10张图纸分成单张图纸。

其实方法很简单,就是通过批量打印把每个图输出成dwg。

首先下载和安装batchplot批量打印插件。

batchplot批量打印插件下载点击下载

batchplot批量打印插件安装点击查看

然后就是具体拆分步骤如下:

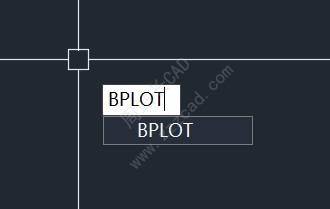

输入bplot回车;

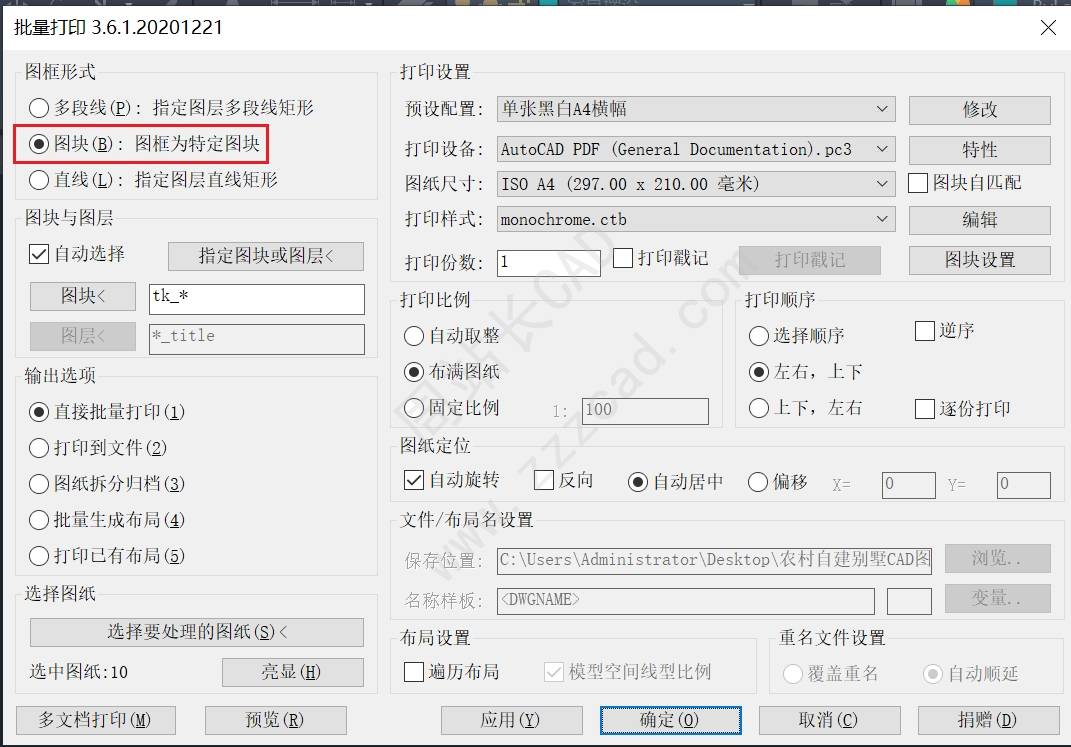

根据图纸特征选择图框形式是图块还是图层;

点击指定图块或图层;

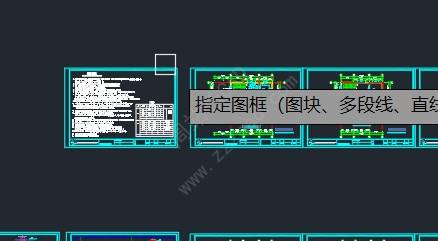

选择图框;

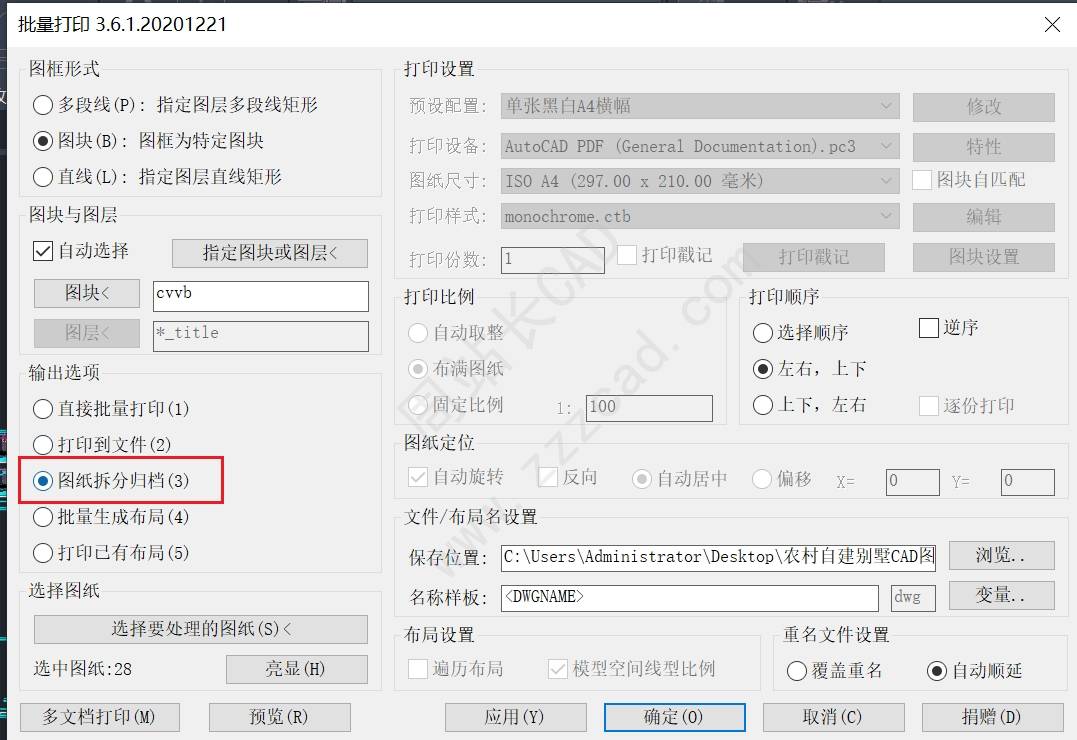

选择输出形式:图纸拆分归档;

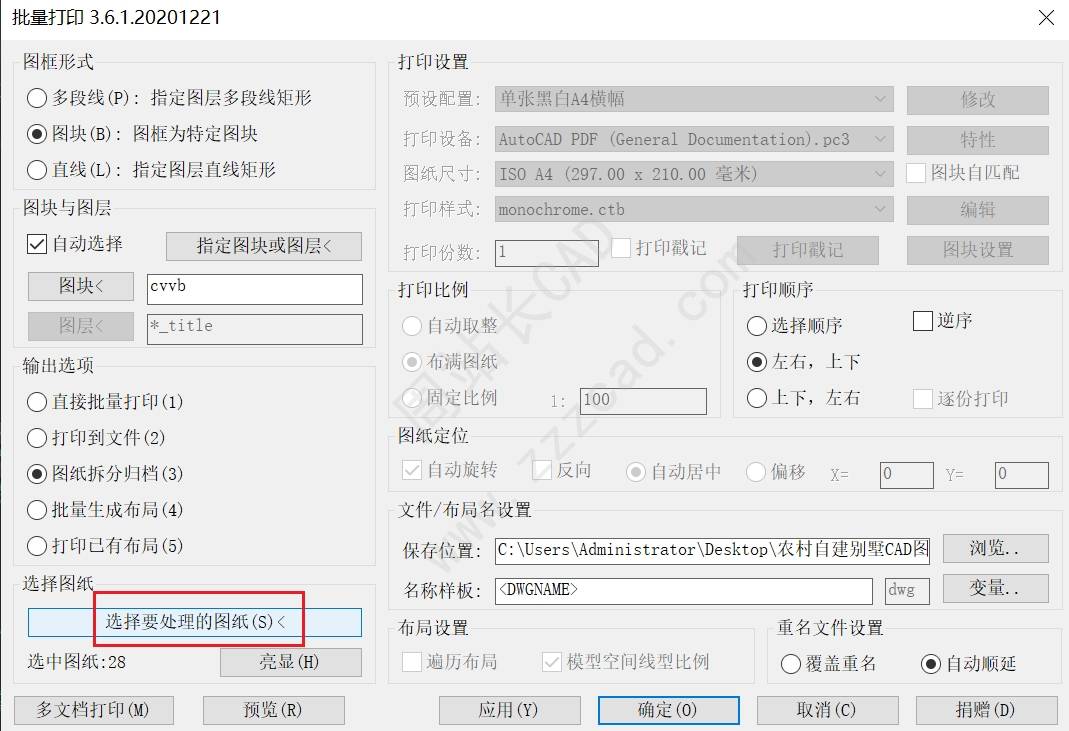

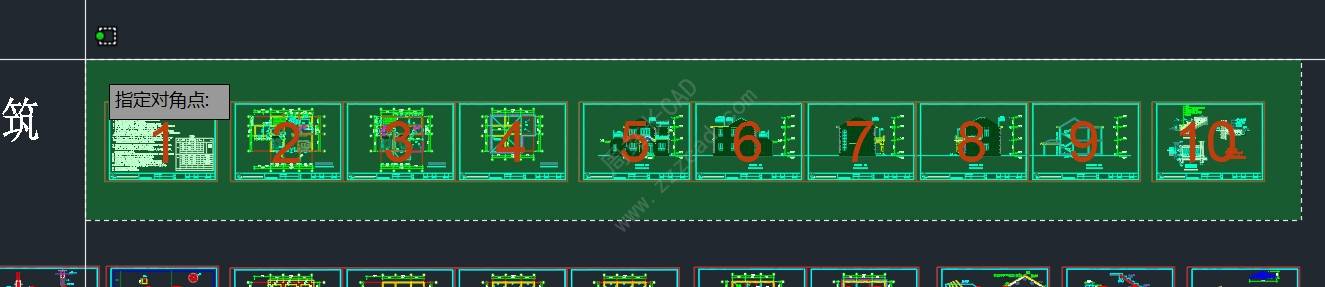

选择要处理的图纸,框选图纸后回车;

选择打印顺序;

选择保存位置;

重名文件设置选择自动顺延;

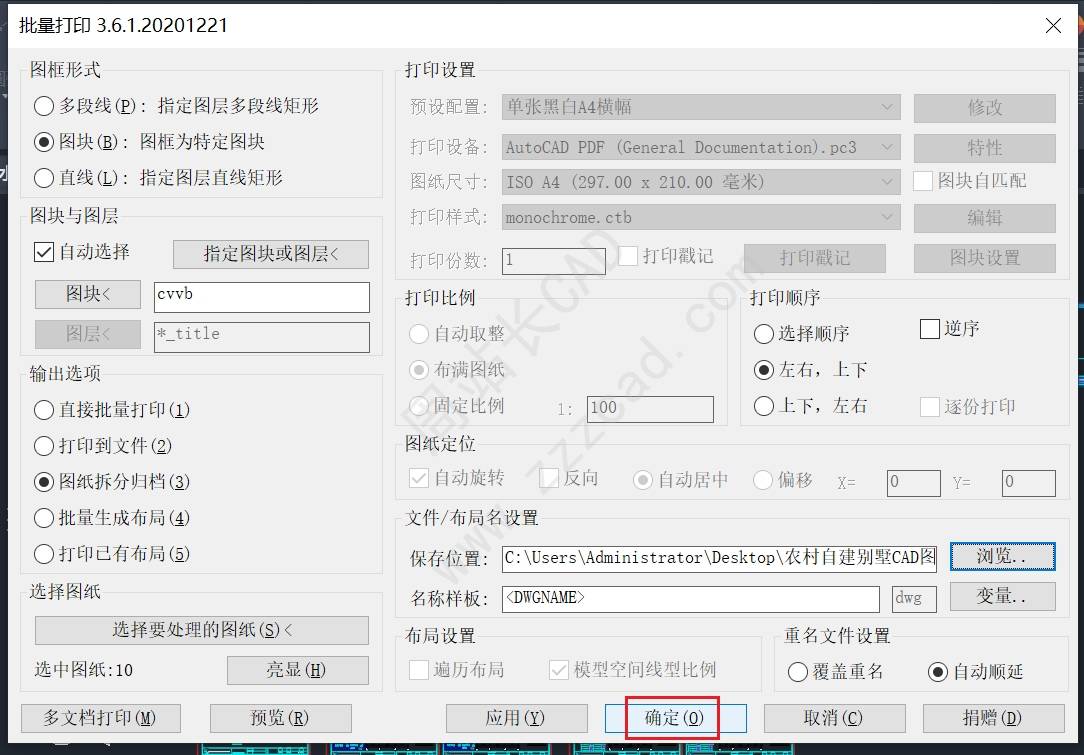

单击确定进行拆分;

拆分后如图。

完,感谢阅读。

Batchplot批量打印全套系统视频教程:点击查看

给TA打赏
共{{data.count}}人
人已打赏
AutoCAD插件通用插件

batchplot批量打印插件怎么预设打印配置

2021-11-24 17:17:01

AutoCAD插件通用插件

利用batchplot批量打印图纸之打印样式设置

2021-11-26 17:52:42

2 条回复 A文章作者 M管理员
  1. 大雄

    周站长,您好!图框形式必须选择图块吗?我按图层选择图纸后,无法打印成独立文件。恳请赐教!谢谢。

    • 周站长

      可以是图层啊,看看这篇文章:https://www.zzzcad.com/autocadchajian/1146.html
