CAD如何批量打印不同大小尺寸图纸

前面我们分享了利用batchplot怎么批量打印图纸怎么拆分图纸等,但都是基于同一大小图框进行批量打印的,比如都是A4图框,那假如一张图纸中不仅有A4还有A3,怎么批量打印?

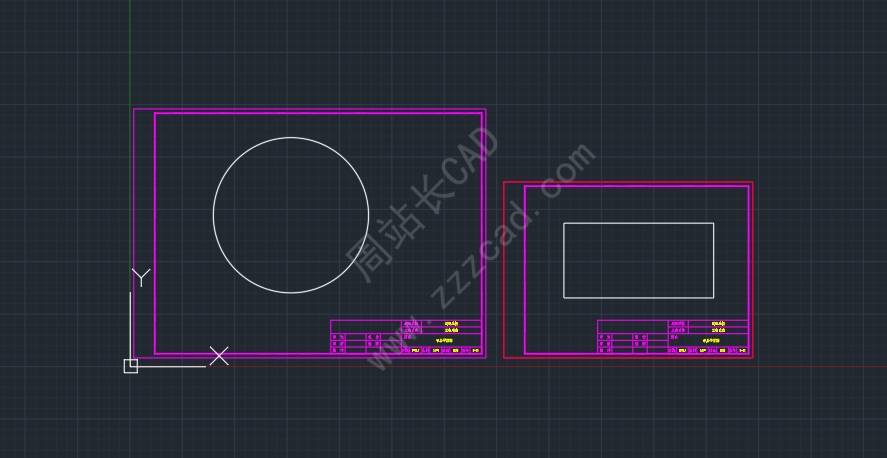

比如下面这张图。

同样是利用batchplot插件进行批量打印,如果还没有插件可以下载安装一下,该插件几乎可以满足所有打印需求。

Batchplot批量打印插件下载点击下载

Batchplot批量打印插件安装点击查看

操作步骤:

在批量打印前,首先我们需要把图框图块名称确定,比如下面这个一个是A3,一个是A4。

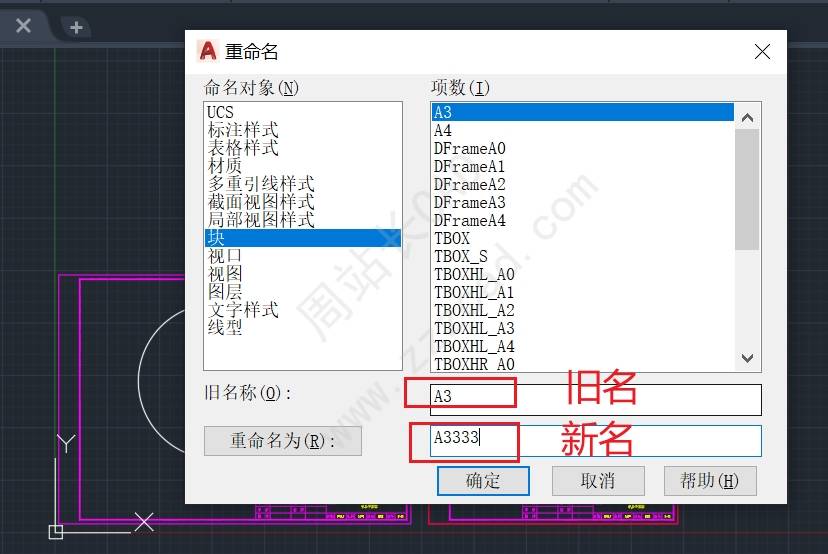

如果名称太复杂不方便后续操作,建议用rename进行重命名。

图框图块名规范之后,输入bplot回车调出批量打印;

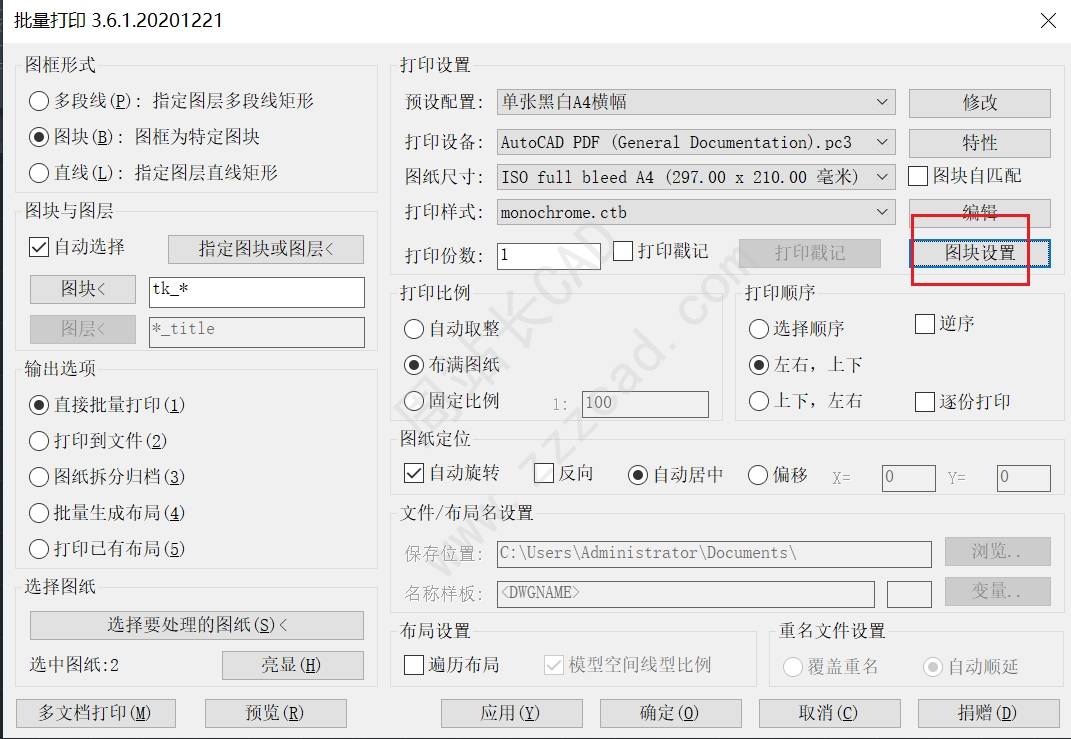

点击图块设置;

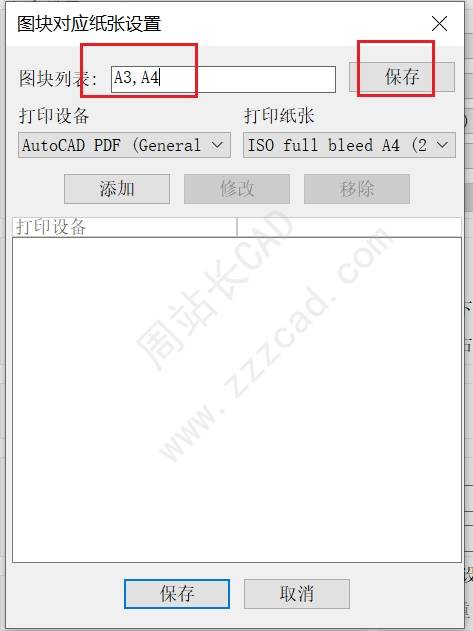

输入所有图框图块名称,用英文逗号隔开,点保存;

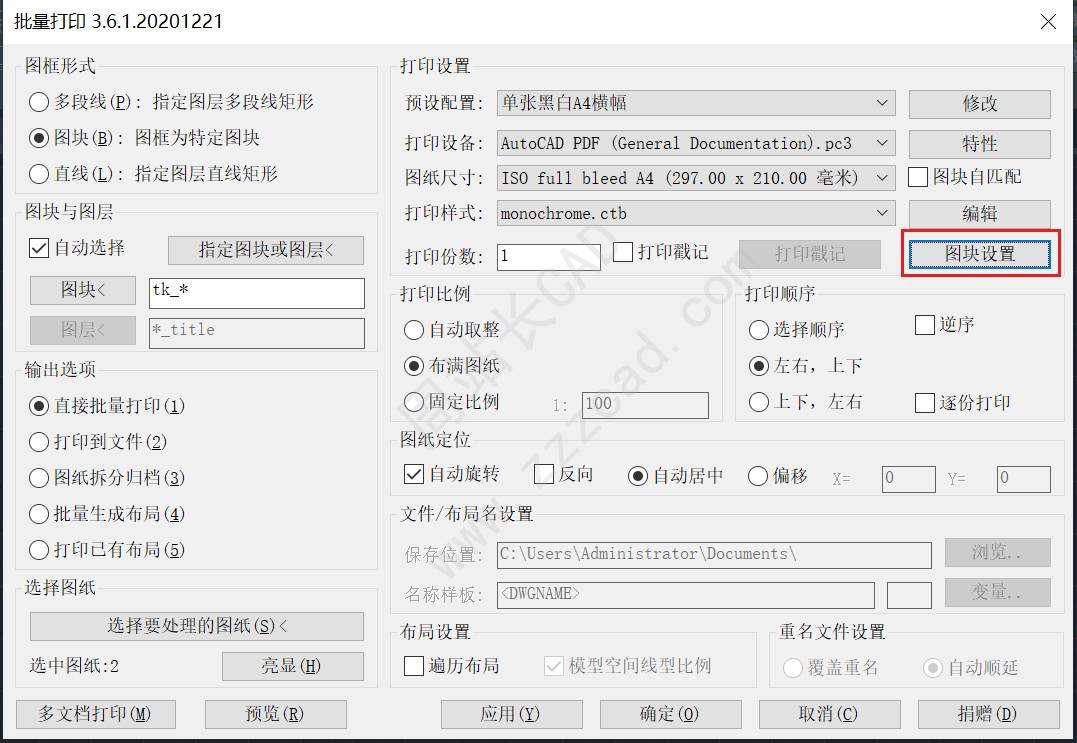

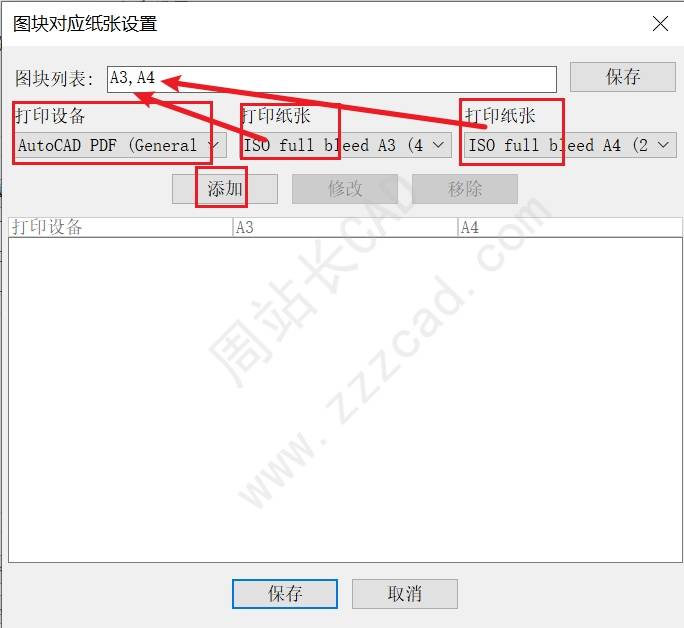

再次点图块设置;

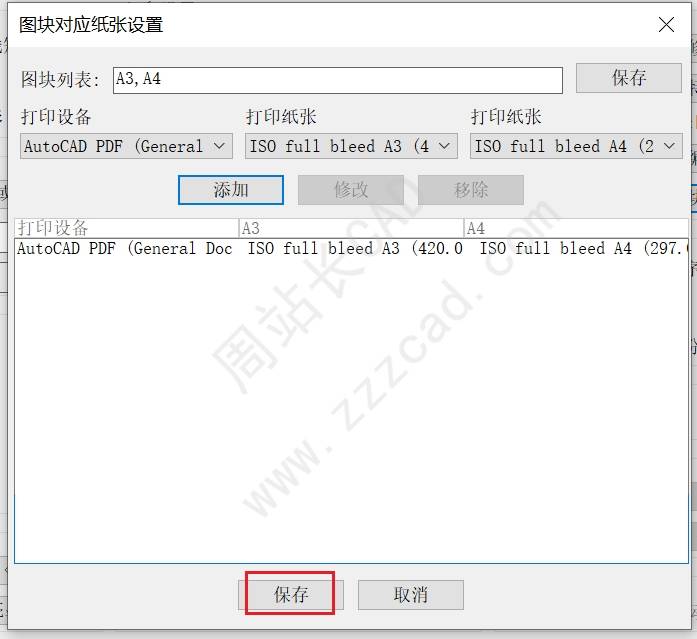

选择打印设备,设置以图块对应的纸张大小,点添加;

点保存;

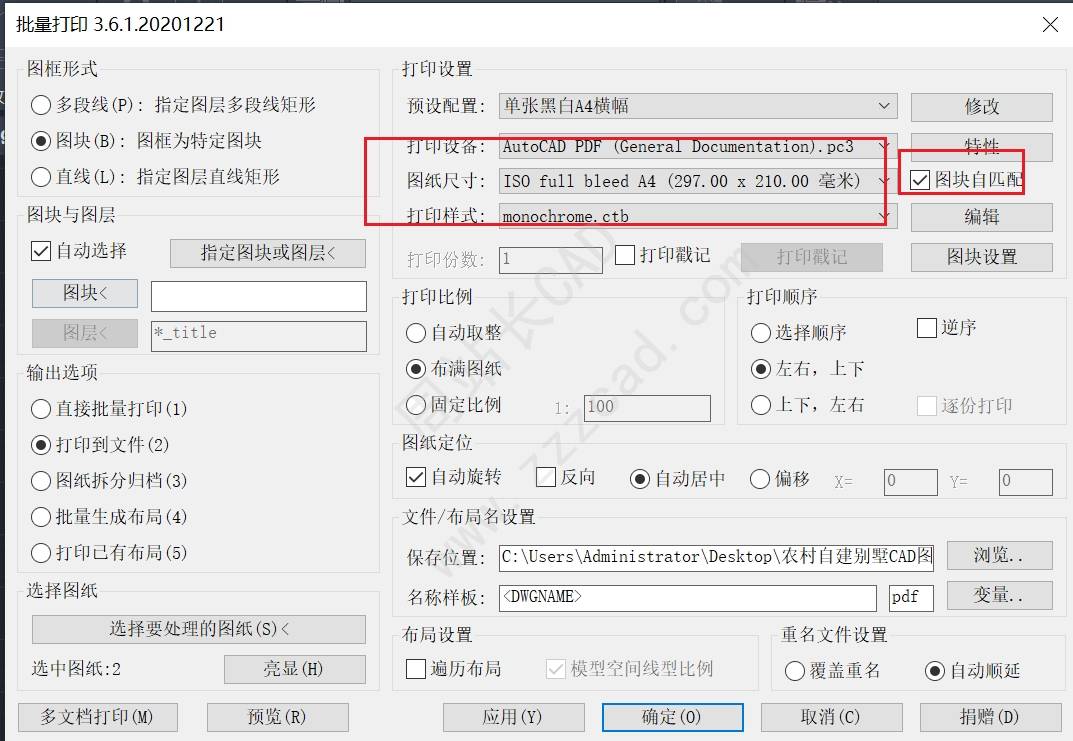

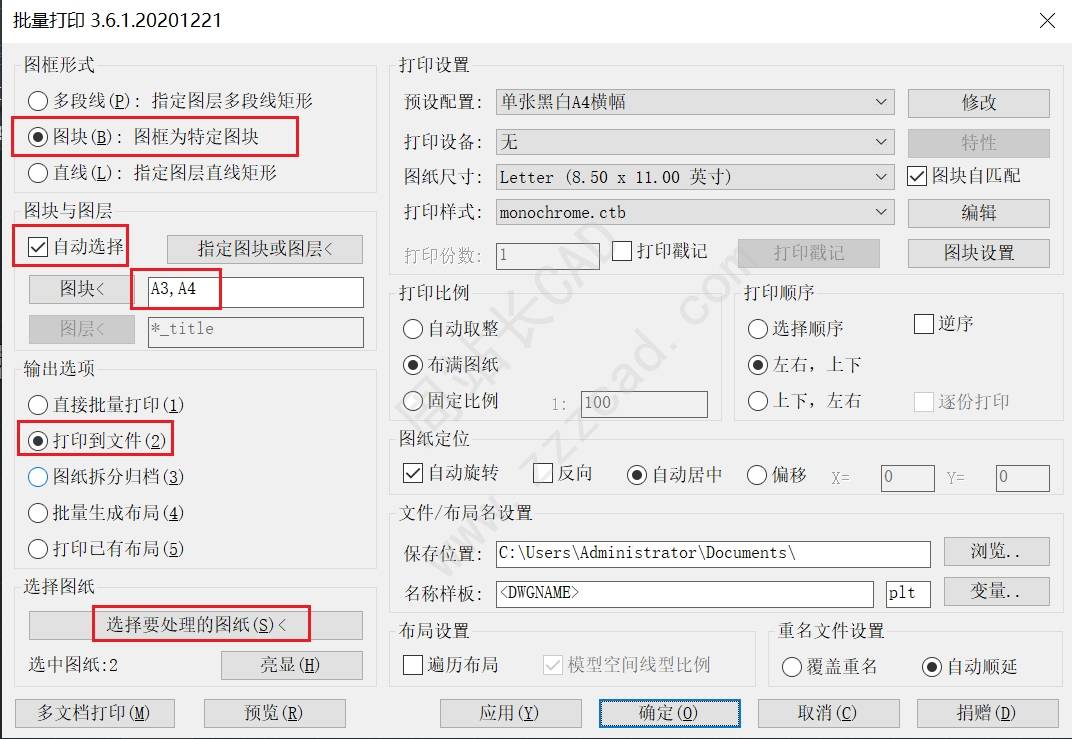

设置打印设备、图纸纸张(这里预设以上图块任意一种打印机和纸张大小即可)、打印样式,勾选图块自匹配;

选择图框形式图块、勾选自动选择,图块处输入图框块名,输出选项勾选打印到文件,选择要处理的图纸;

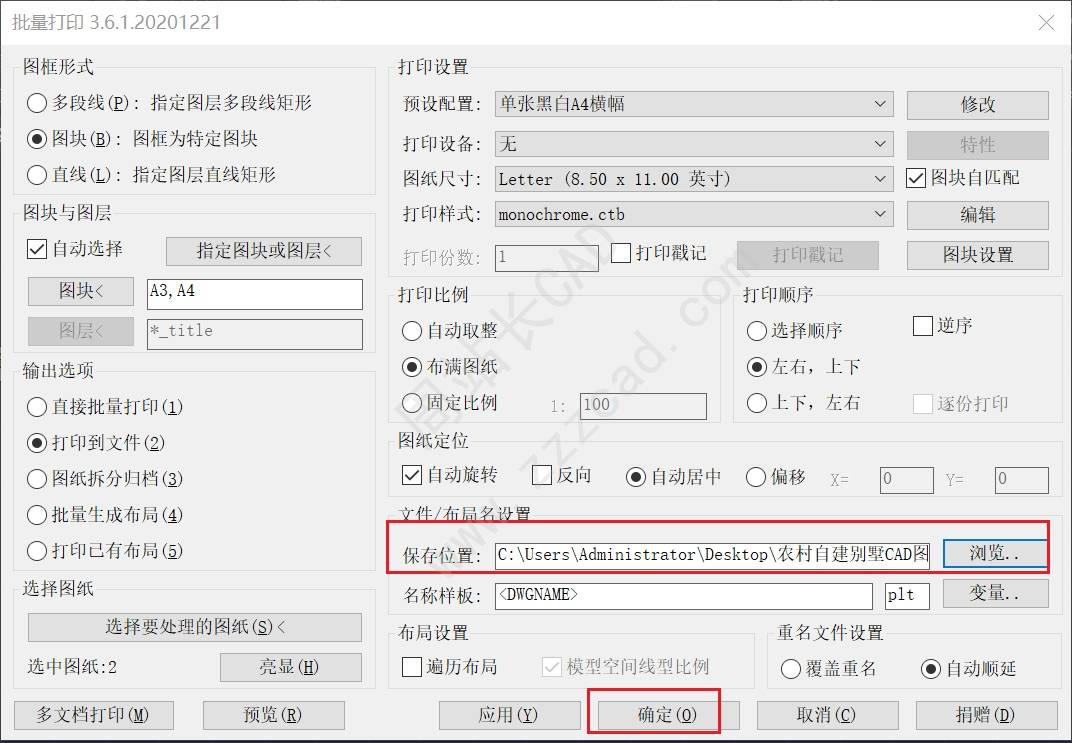

选择保存位置,点击确定进行批量打印,其他设置之前分享过不在讲解;

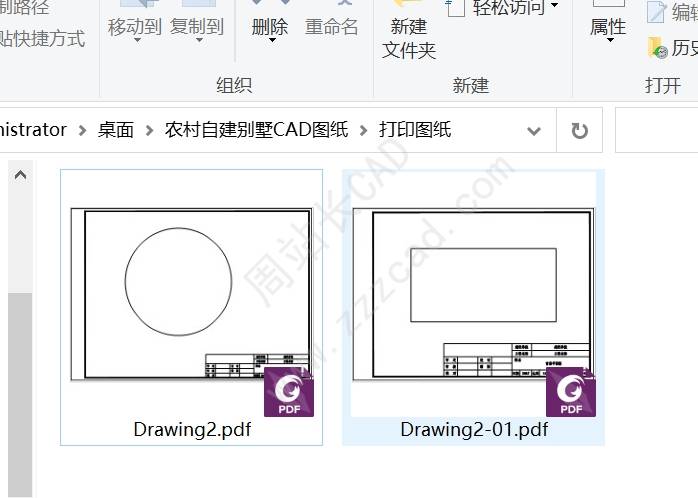

打印完成。

完,感谢阅读。

Batchplot批量打印全套系统视频教程:点击查看
