CAD不同尺寸大小的动态块图框如何批量打印

这两天在分享批量打印,有很多粉丝问周站长,设计院的图框是采用动态图块制作的,而动态块图框只有一个块名,但是可以设置为不同的图纸大小,如何批量打印?这里我们可以使用图块名称:自定义属性名称:属性值当做图块名,来为他们设置不同的打印机,不同的打印纸张,实现批量打印。

批量打印之前我们先来看下图块名称:自定义属性名称:属性值具体指的是啥?

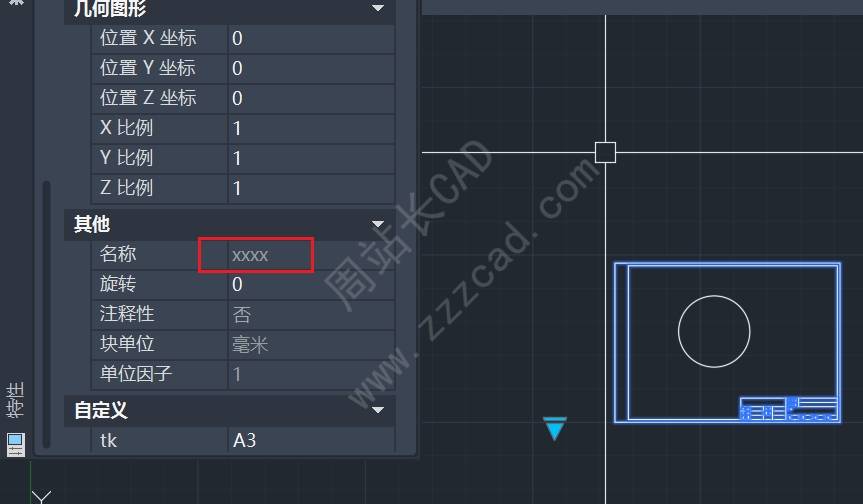

图块名称顾名思义图框块的名称,如图:

自定义属性名称:也就是可见性参数的名称,如图;

属性值:即可见性状态的名称,如图。

理解了上面,我们来看下如何批量打印,首先我们需要下载batchplot批量打印插件,链接:点击下载

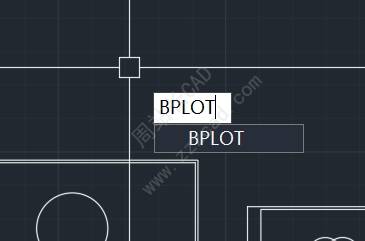

安装后,CAD里输入bplot调用;

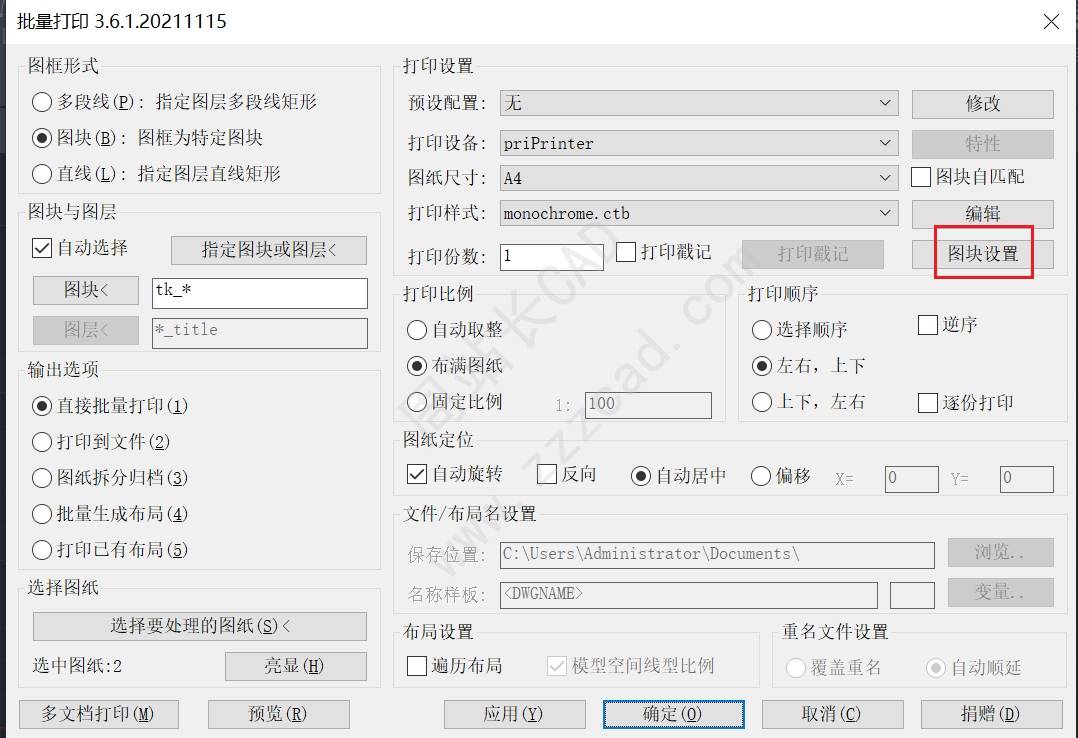

点击图块设置;

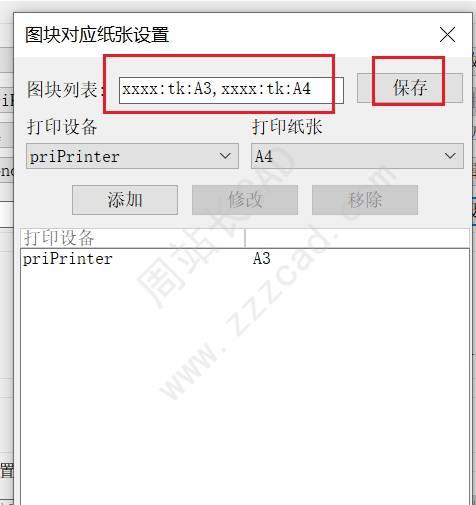

图块名称:自定义属性名称:属性值格式输入图块名称,多个用英文逗号隔开,点保存;

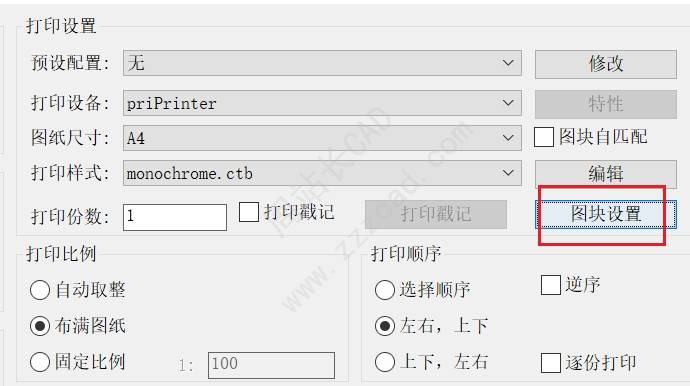

再次点图块设置;

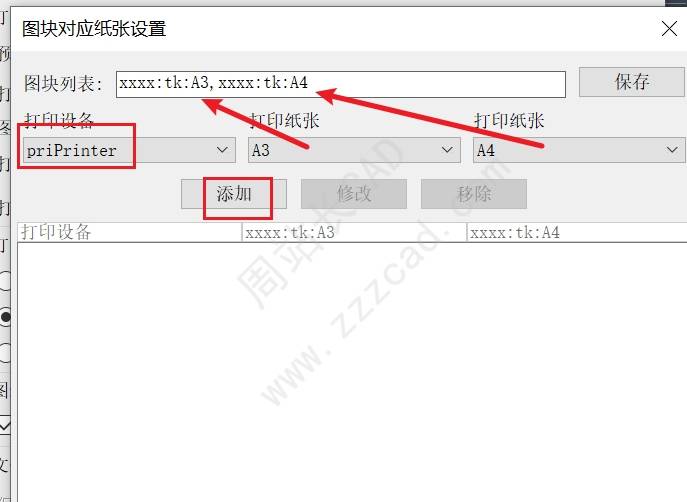

设置对应纸张大小,打印设备,点添加;

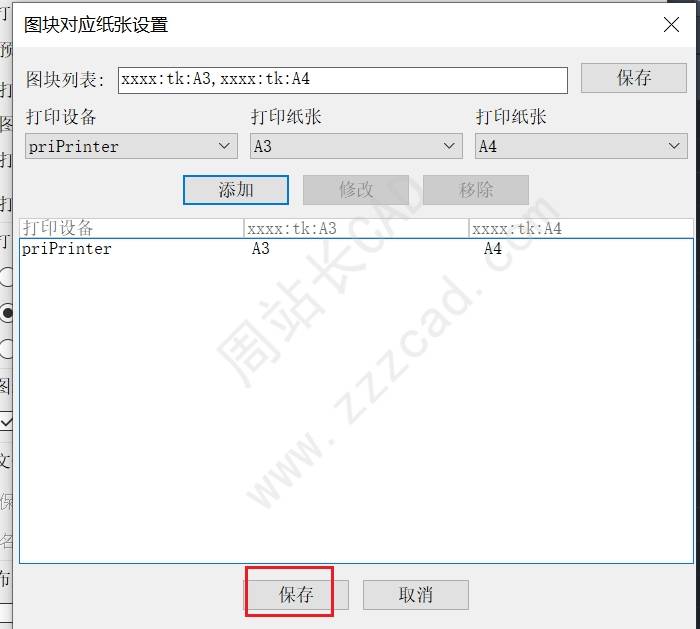

保存;

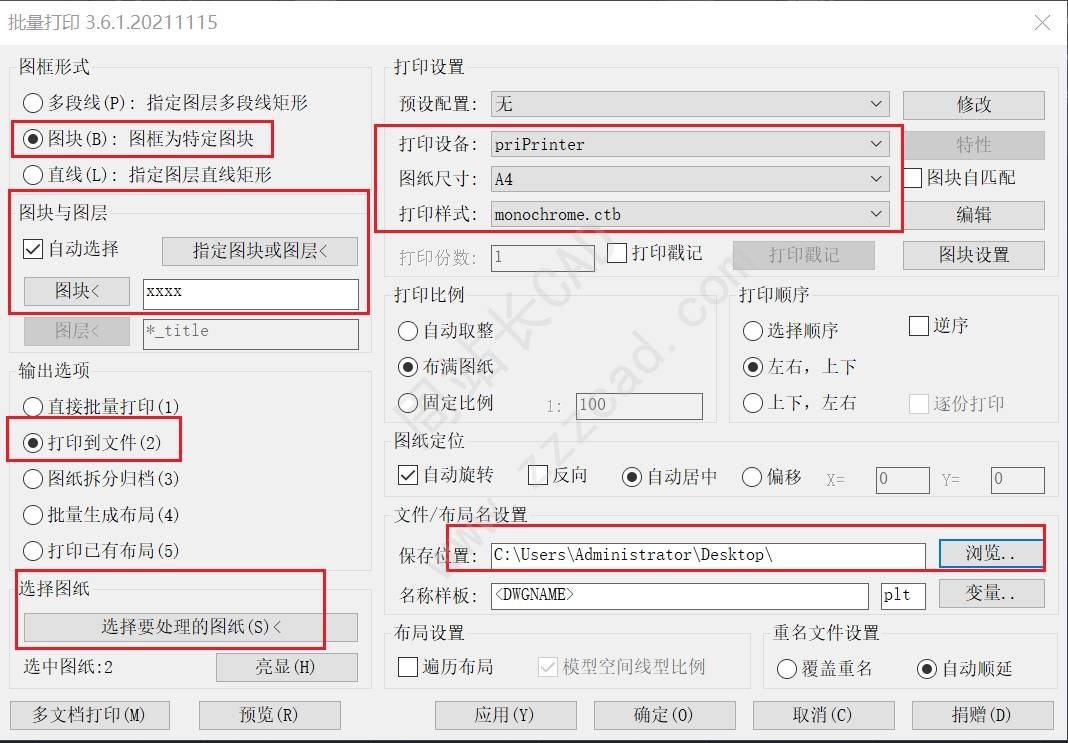

设置图框形式、选择图框、勾选输出选项、选择要处理的图纸、选择打印设置、选择保存位置;

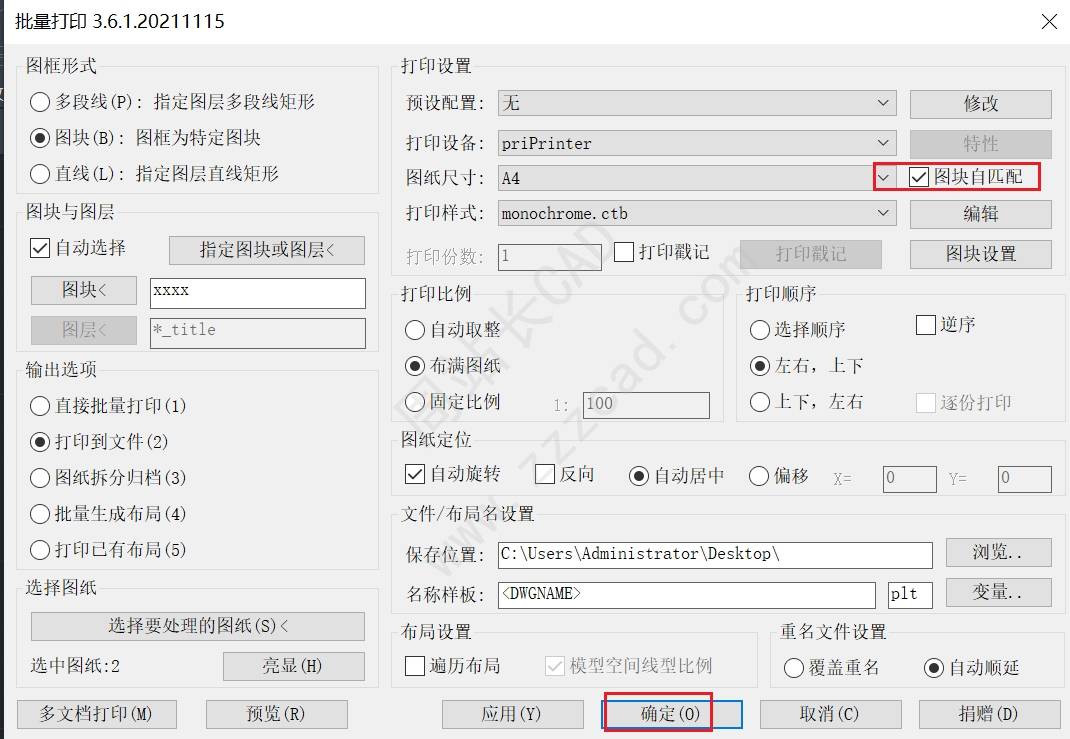

勾选图块自匹配,点击确定打印;

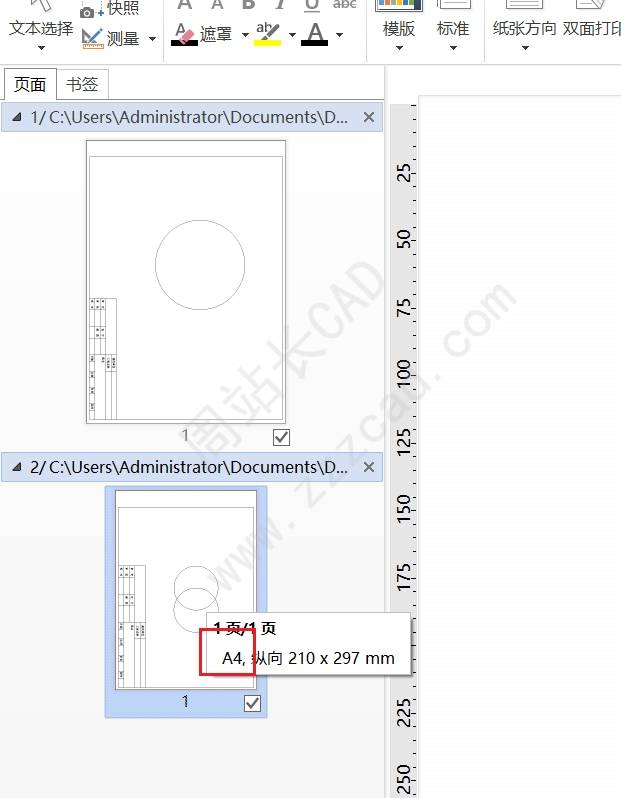

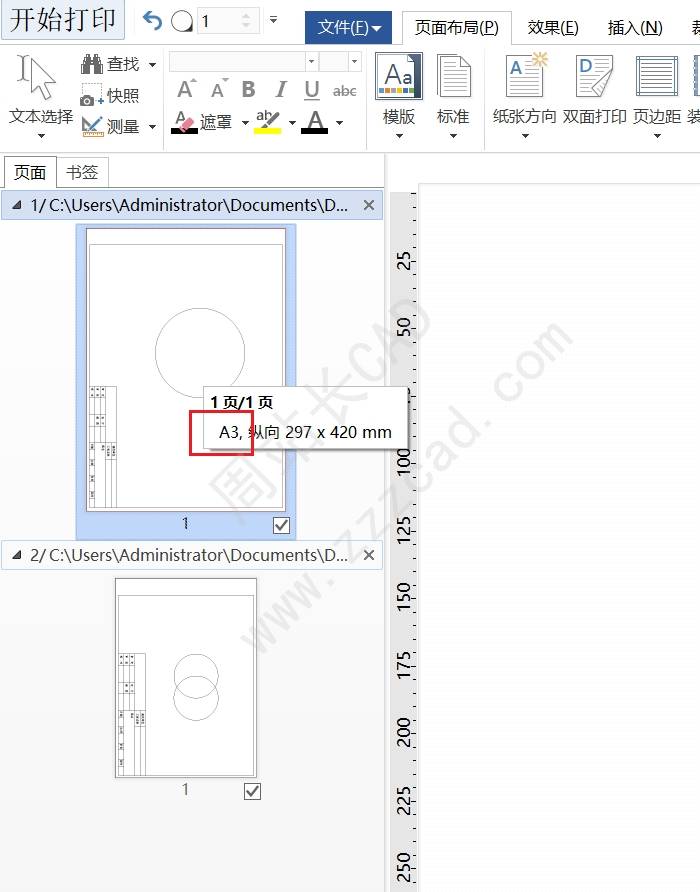

打印完成后可以看到一个A3一个A4。

完,感谢阅读。

Batchplot批量打印全套系统视频教程:点击查看
