CAD批量打印如何自动命名文件名称

前面我们介绍了batchplot批量打印软件各种批量打印教程,有粉丝问了,周站长,批量打印能够批量自动重命名图纸?

比如下面这样,我是按图纸名称-图号-出图日期来的,能够自动?

当然是可以的,下面我们分享下具体做法。

首先肯定是要安装batchplot批量打印软件。

batchplot批量打印软件下载点击下载

batchplot批量打印软件安装教程点击查看

安装完成之后,打开CAD输入bplot回车;

弹出批量打印对话框,设置图框形式、选择图框块、设置输出方式、选择打印图纸、设置打印设置、保存位置等,不在详述,前面都分享过;

基本打印设置完成之后,将名称样板中默认设置删除,点击变量;

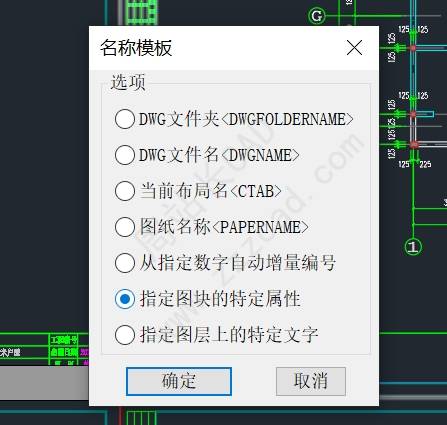

弹出名称模板对话框,这里有很多设置,我这里选择指定图块的特定属性;

注:具体选择啥根据自己命名需求来。

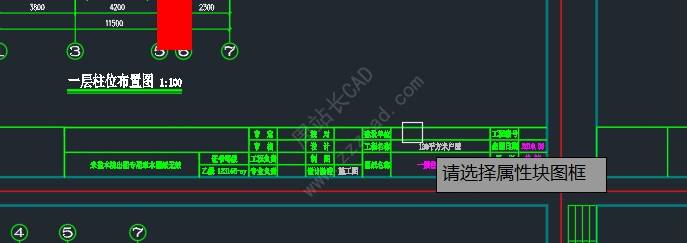

确定之后选择属性块图框;

选择图纸名称确定;

注:我要按图纸名称-图号-出图日期来批量命名。

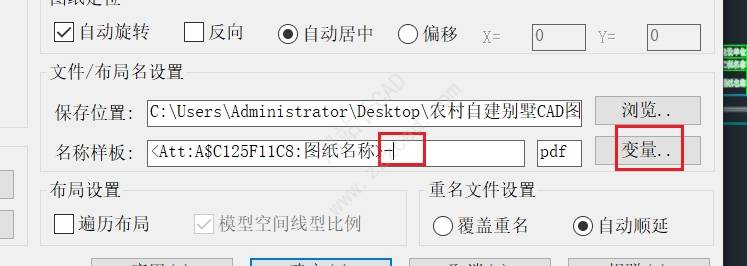

输入-,再一次点变量;

选择指定图块的特定属性;

选择属性块图框;

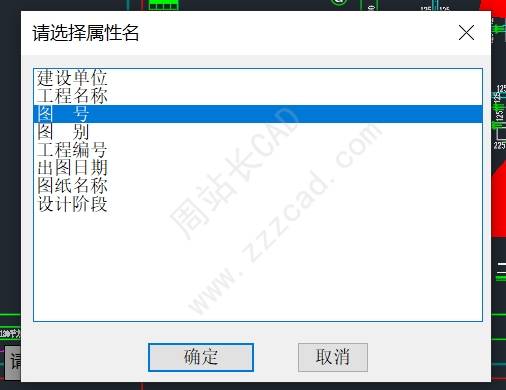

选择图号确定;

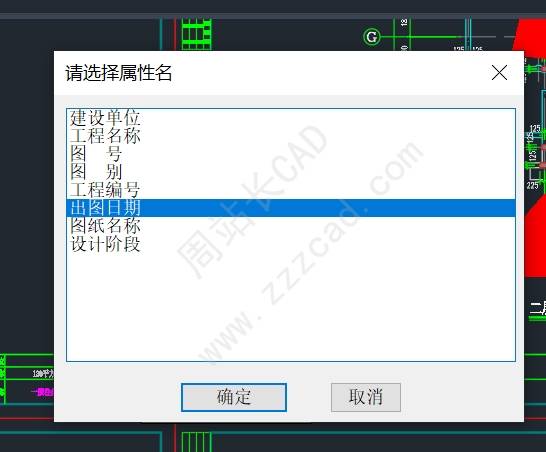

同上步骤,选择出图日期确定;

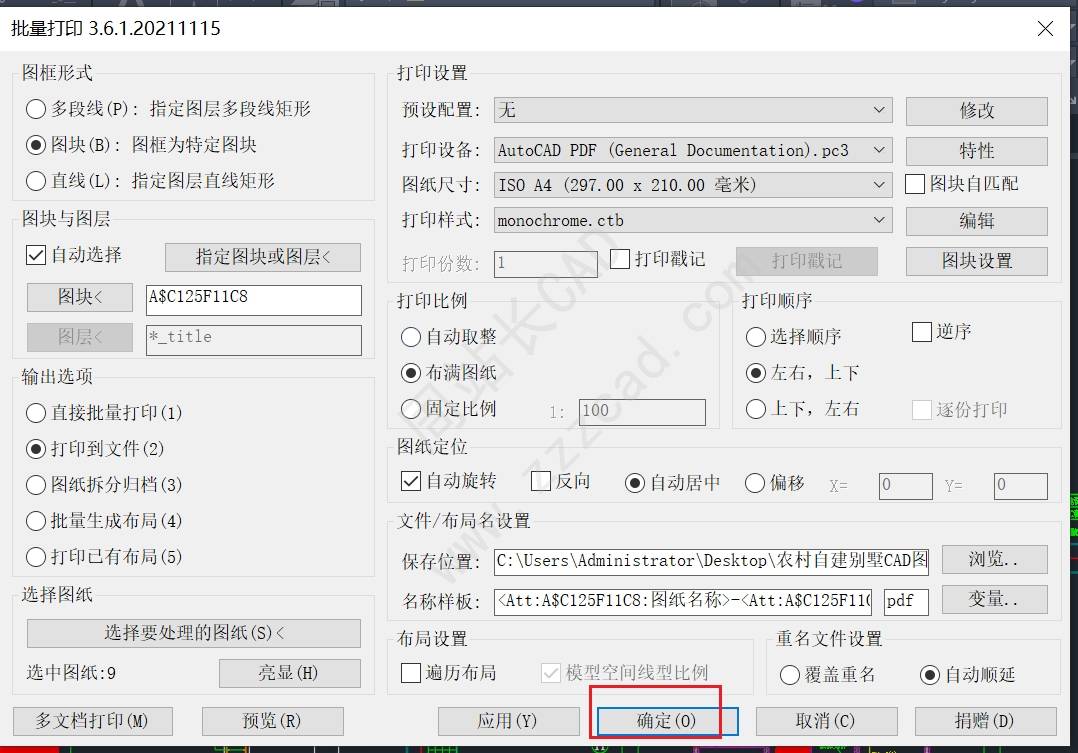

全部设置完成之后点击确定进行批量打印;

打印中;

最终如图。

完,感谢阅读。
