利用batchplot批量打印插件打印CAD图纸(图块型)

Batchplot批量打印插件应该是AutoCAD中非常经典的批量打印插件了,几乎涵盖批量打印的所有功能,后面我都会一一介绍,今天主要讲下图框是图块形式的CAD图纸批量打印。

首先我们需要下载和安装batchplot,链接和教程如下:

Batchplot批量打印软件下载点击下载

Batchplot批量打印软件安装教程点击查看

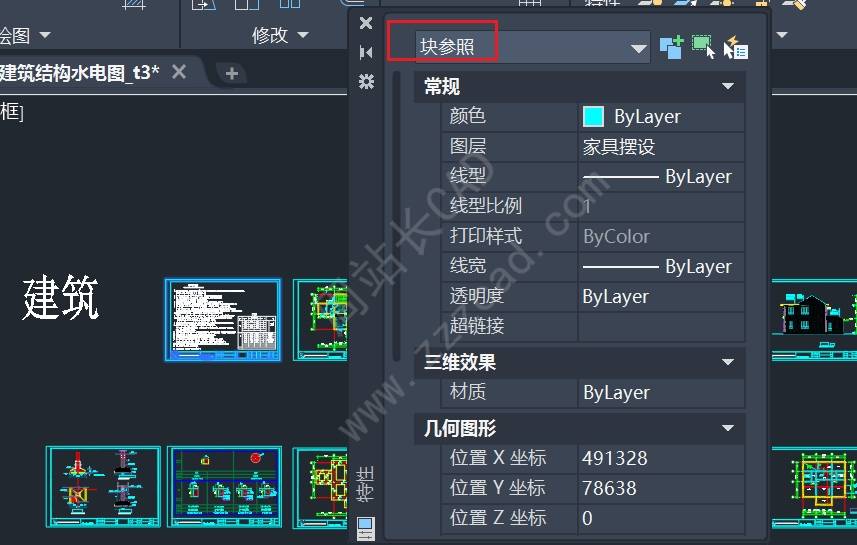

其次确定打印图纸图框是不是同一个图块;

选中,ctrl+1,特性里看

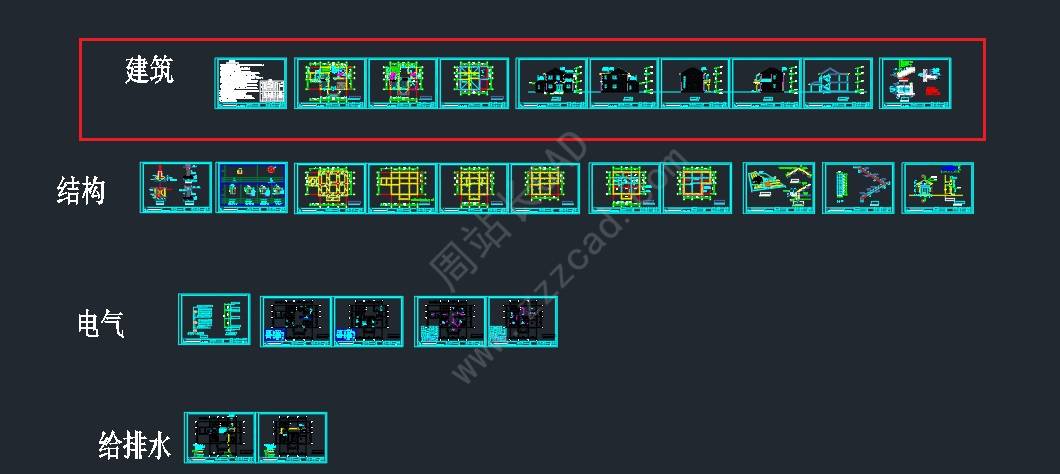

最后就是批量打印了,比如我需要批量打印下面这个图中的建筑部分。

输入bplot回车;

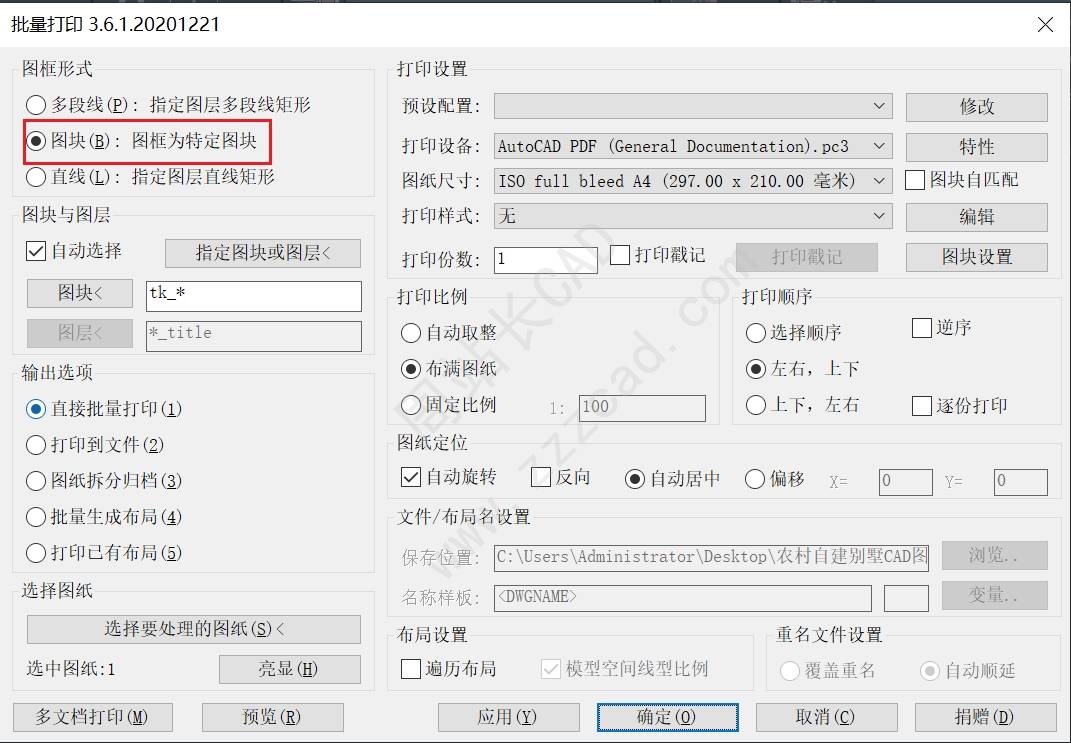

打开批量打印对话框,图框形式改成图块;

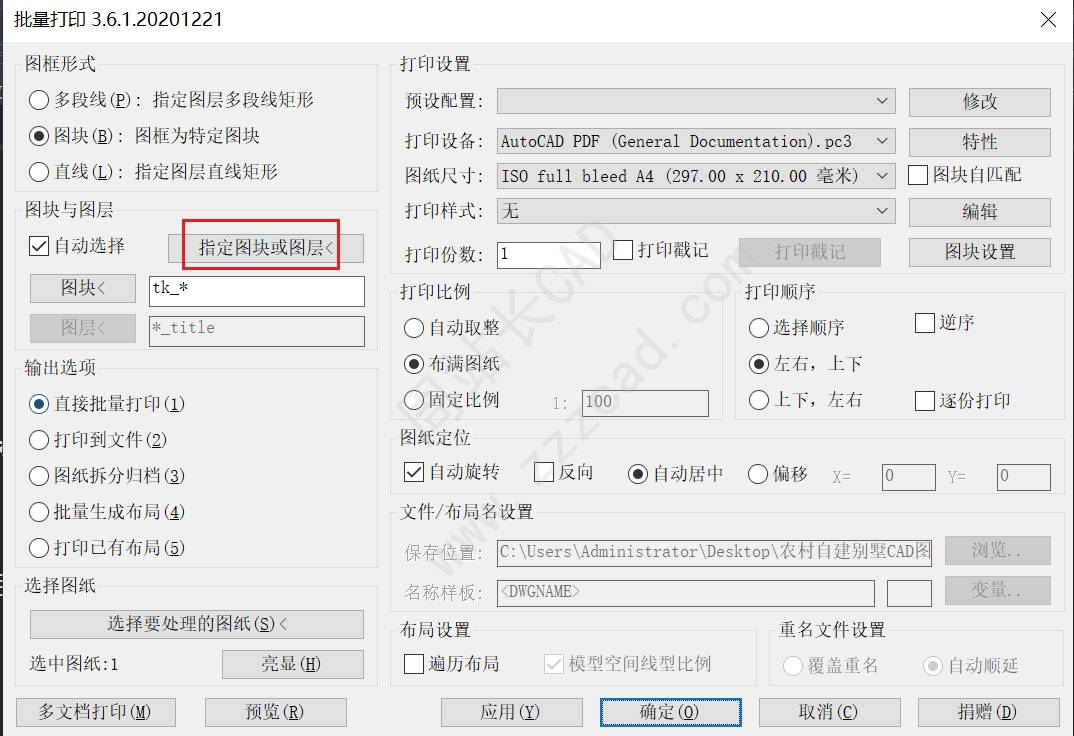

单击指定图块或图层;

注:自动选择勾不勾选无所谓。

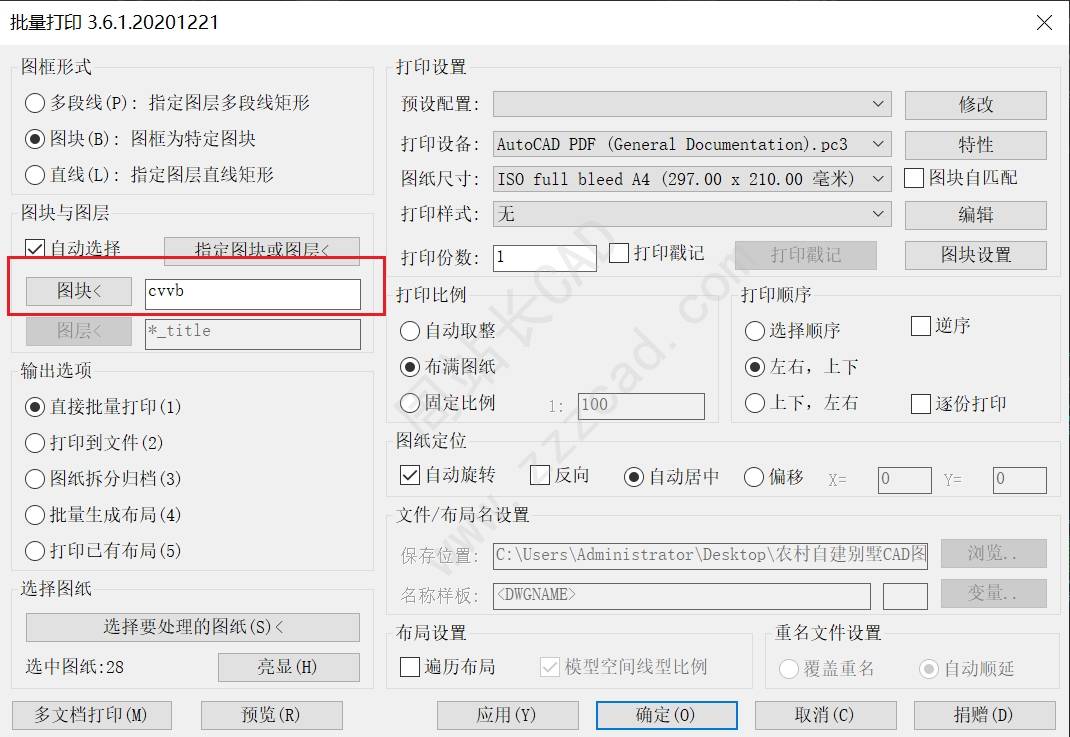

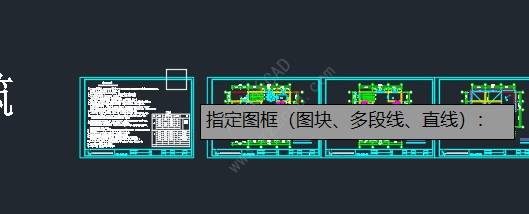

拾取图框作为图块;

他会自动拾取图框图块名;

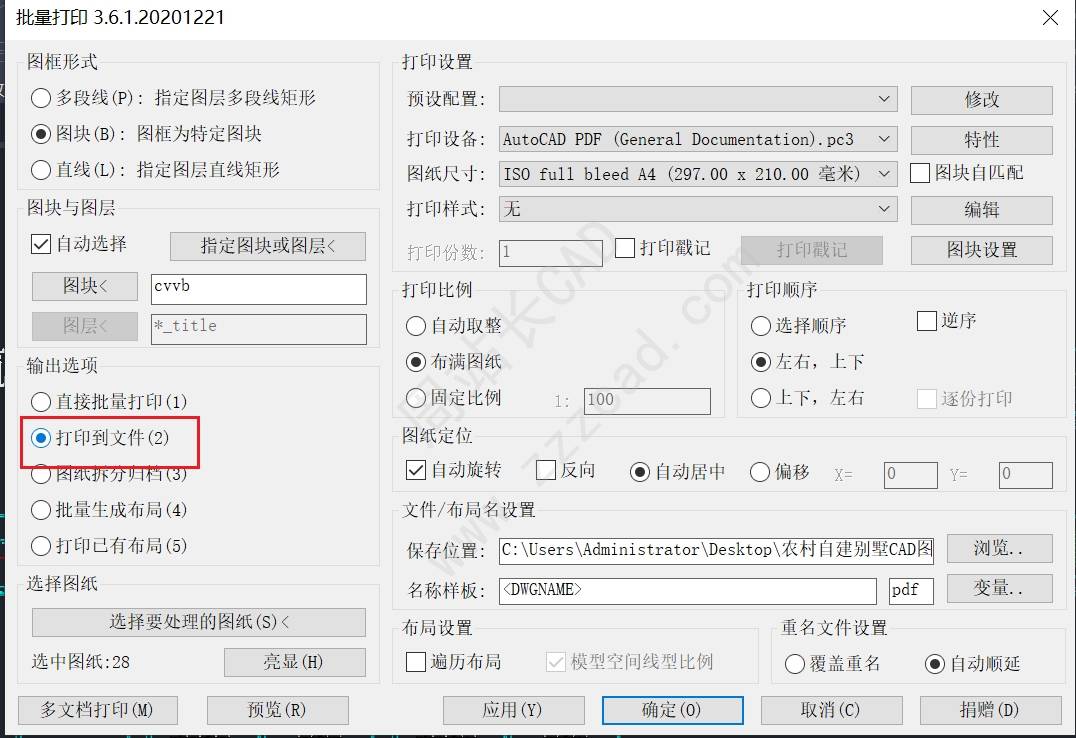

输出选项选择打印到文件;

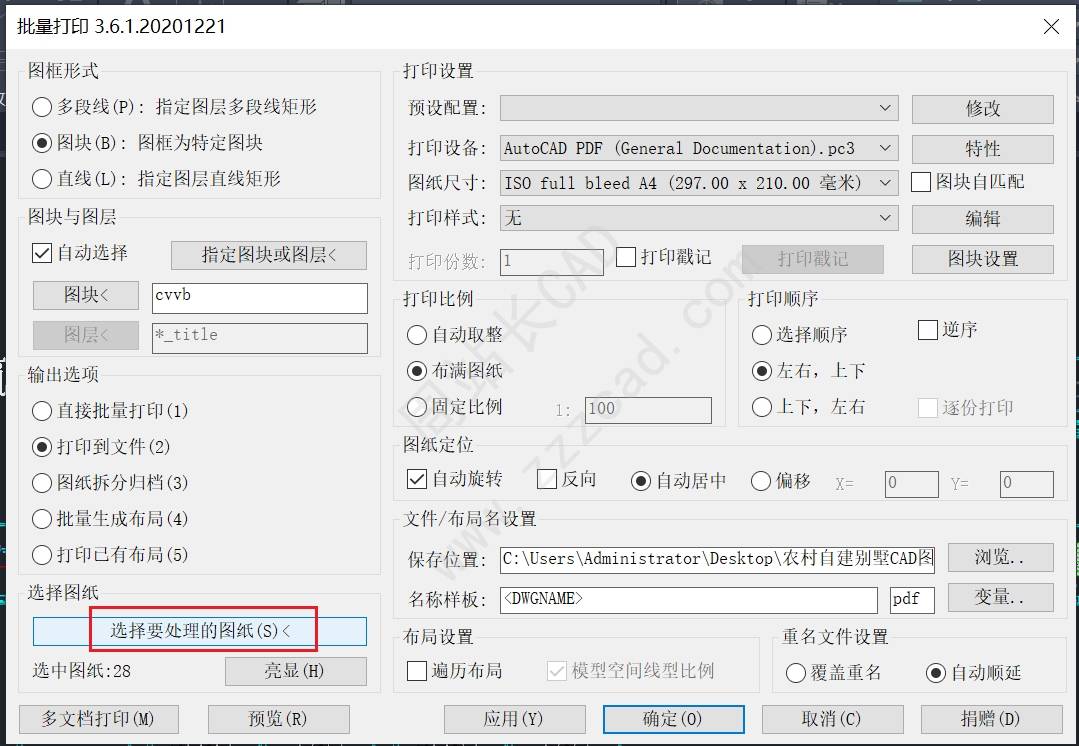

单击选择要处理的图纸;

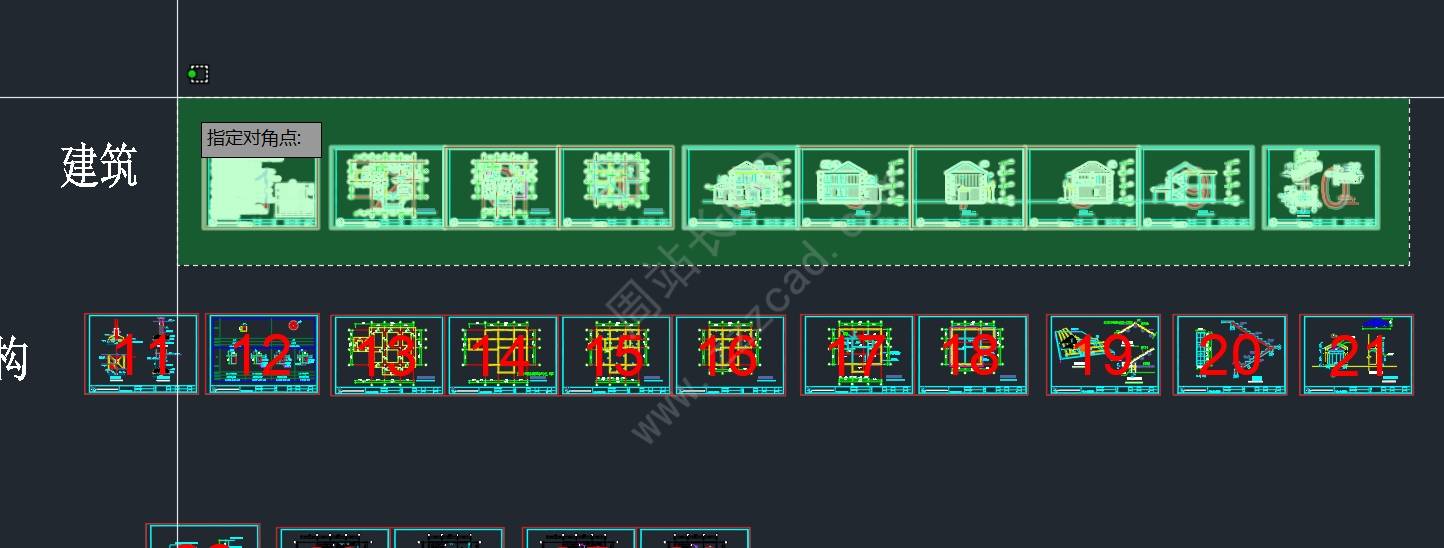

框选需要打印的图纸,回车;

注:为什么会自动排序,这个不用管,是因为我们图块与图层处勾选了自动选择。

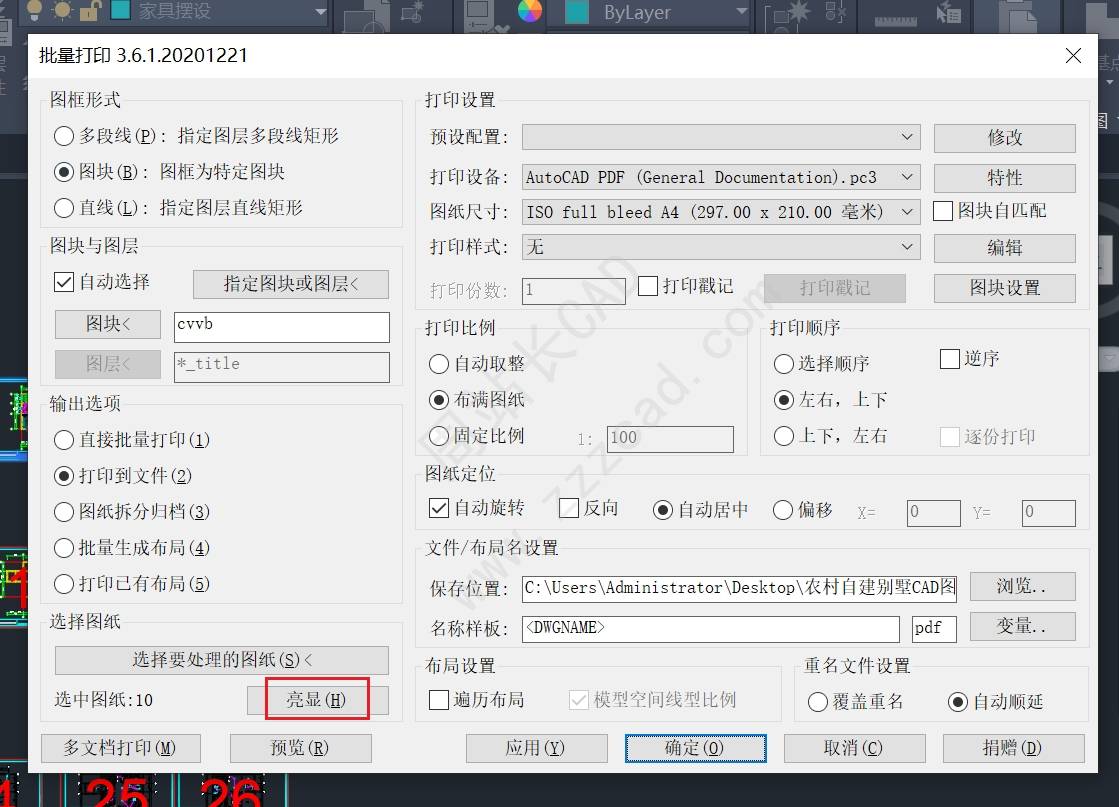

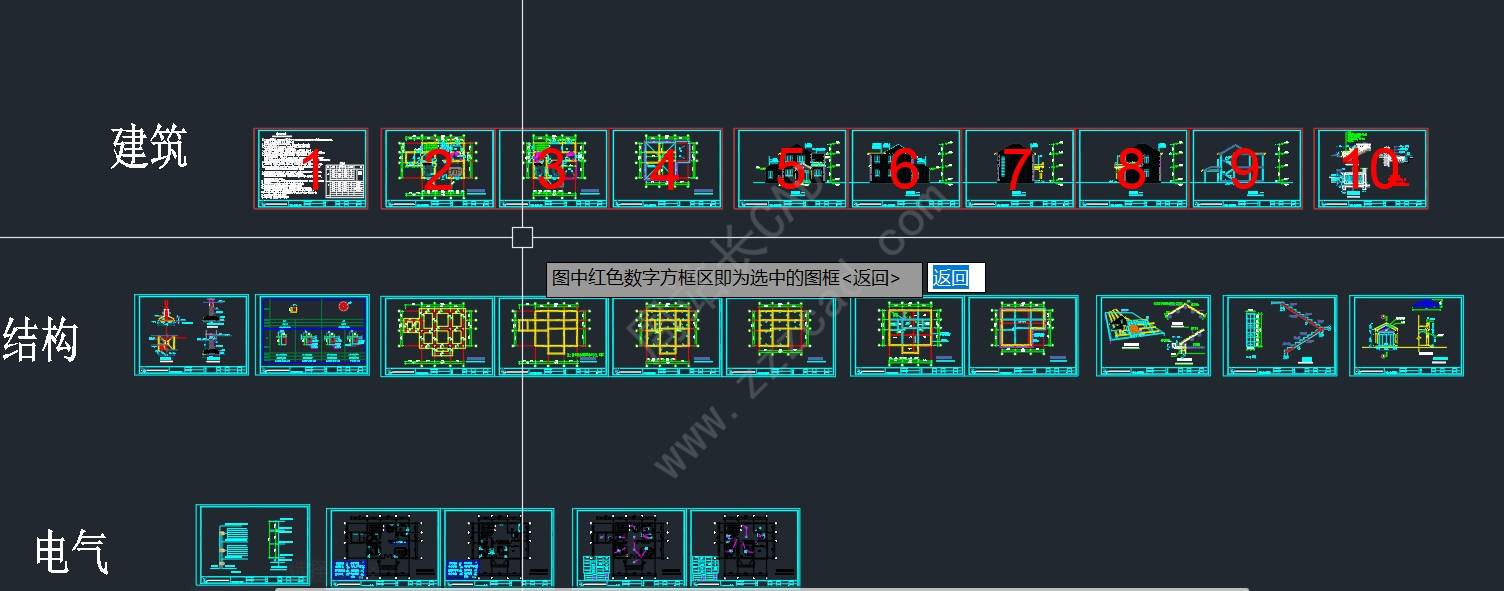

单击亮显;

注:这一步可以忽略。

可以看到只选了我们框选的图纸,回车即可;

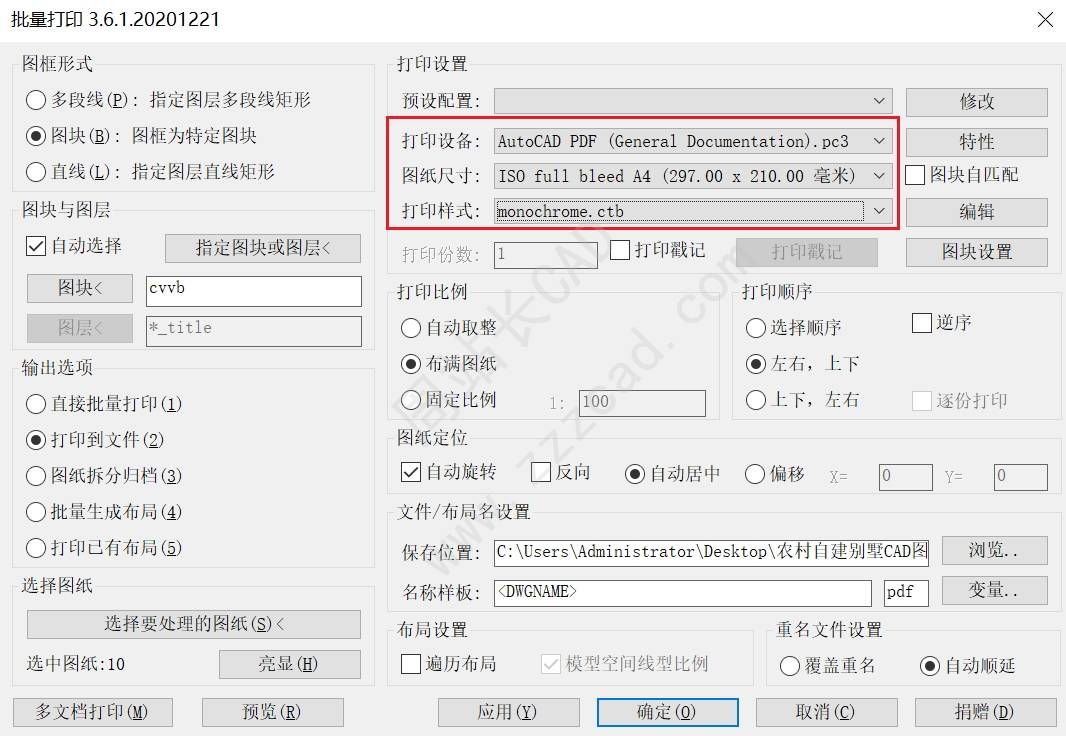

打印设置;

注:打印设备我选择PDF打印机,大家根据需要输出类型选择。

图纸纸张我可以选择A4横幅,大家根据需要选择。

打印样式:如果黑白打印选monochrome.ctb,如果彩色打印选acad.ctb。

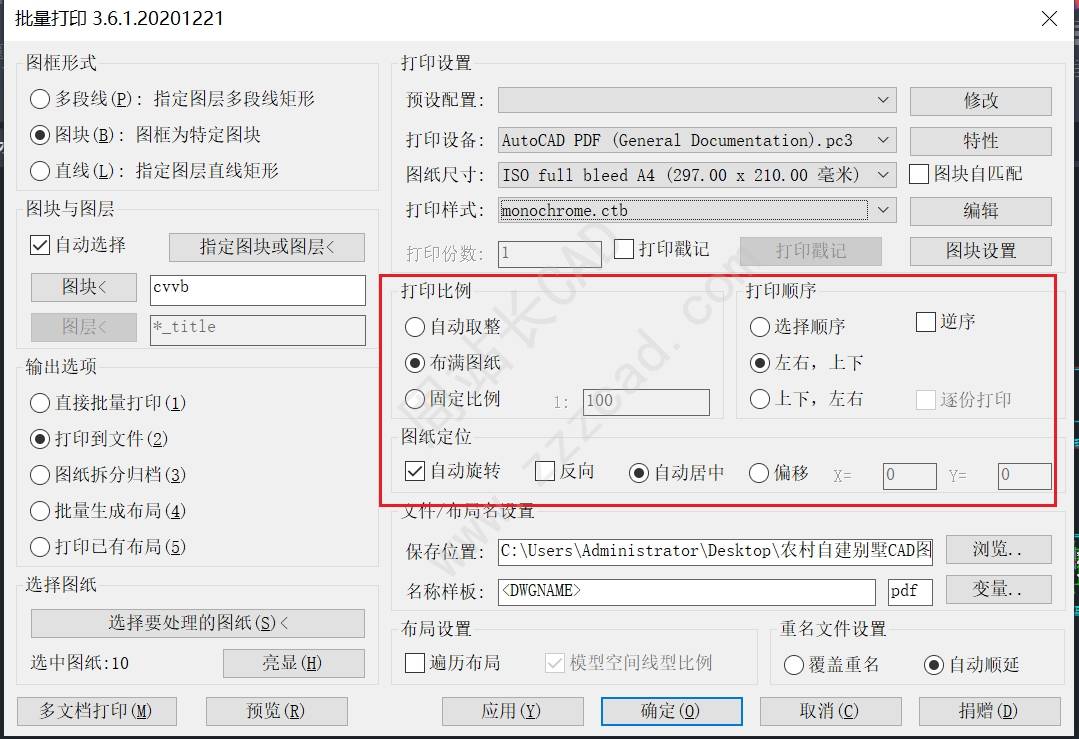

打印比例、打印顺序、图纸定位,按图设置即可;

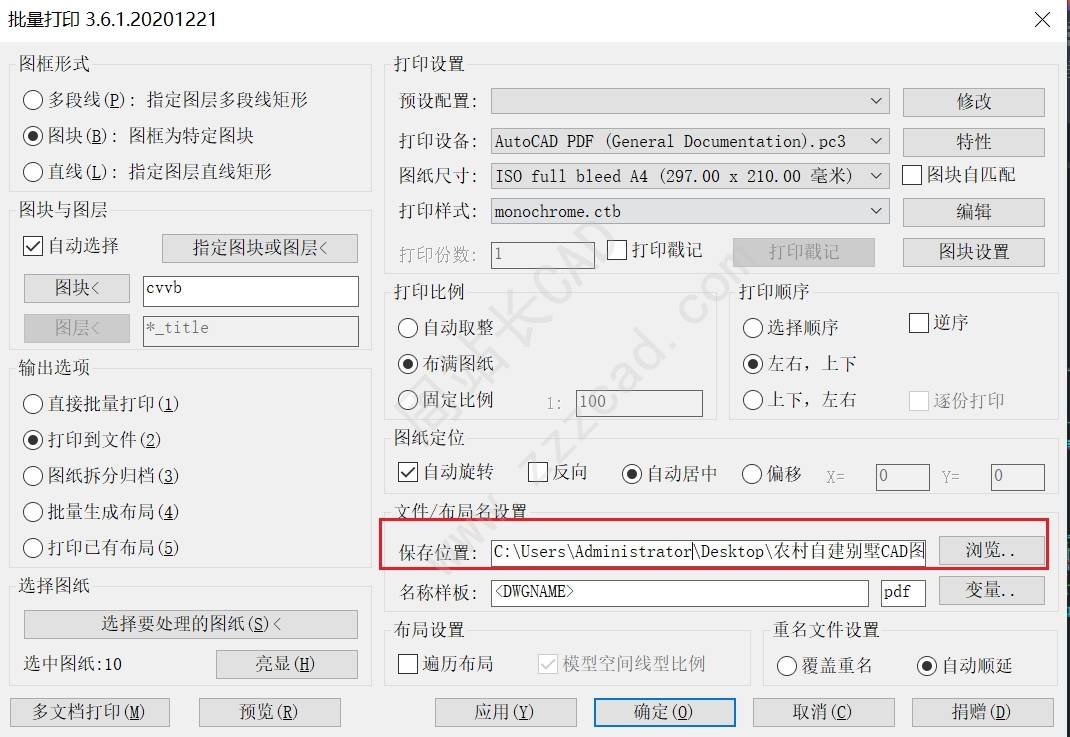

设置图纸保存位置;

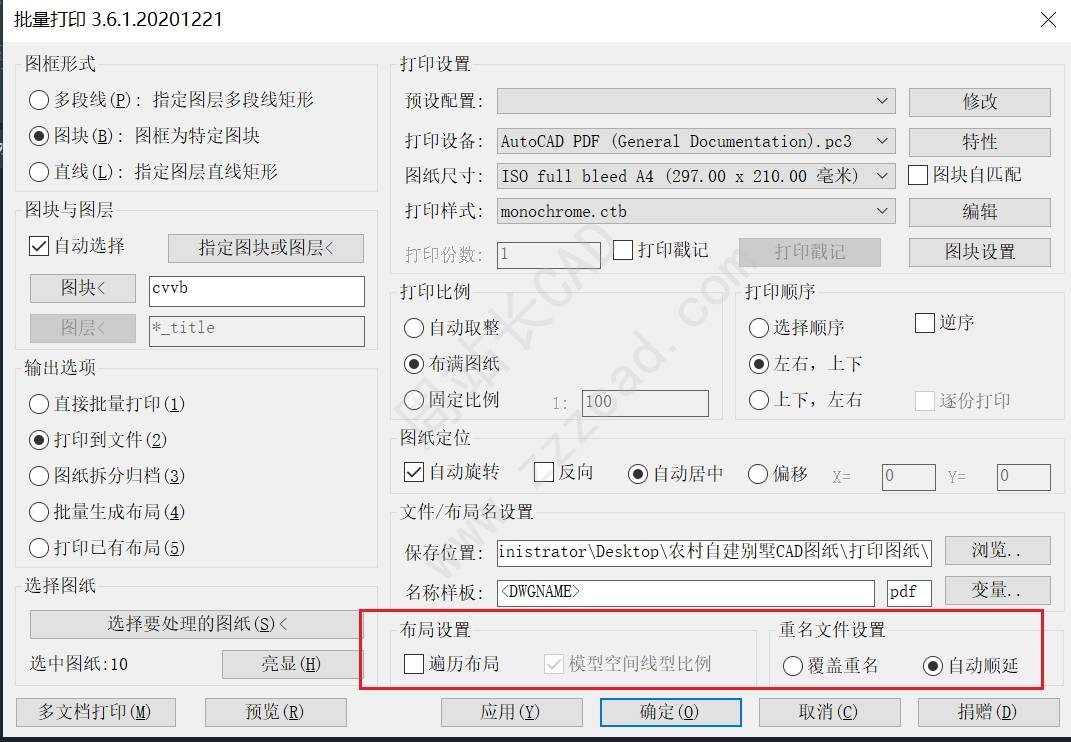

布局设置不用管,重名文件设置勾上自动顺延;

点击确定进行批量打印;

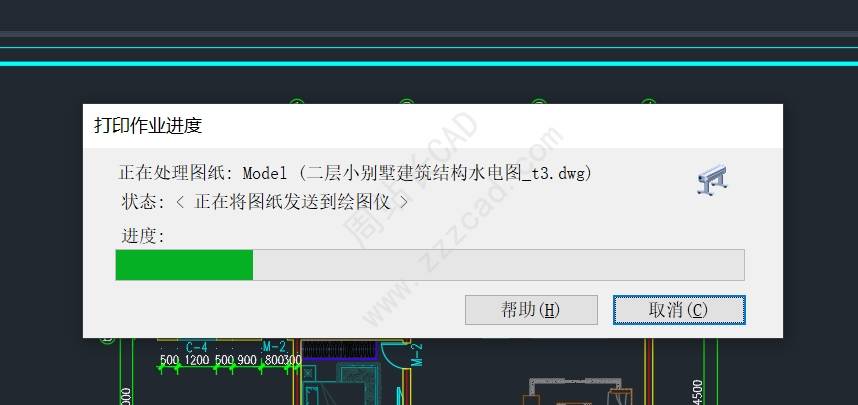

打印中;

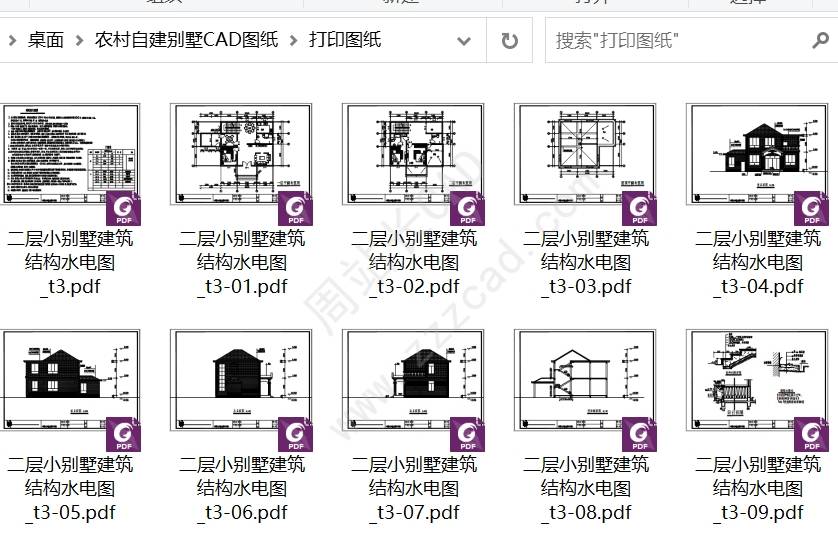

最终如图。

Batchplot批量打印全套系统视频教程:点击查看
