CAD打印样式怎么用?

经常有一些粉丝会问周站长关于打印样式的问题,比如怎么打印黑白或彩色、怎么让某些线条淡显、怎么加粗指定的对象、怎么保存打印样式、怎么导入打印样式等等。

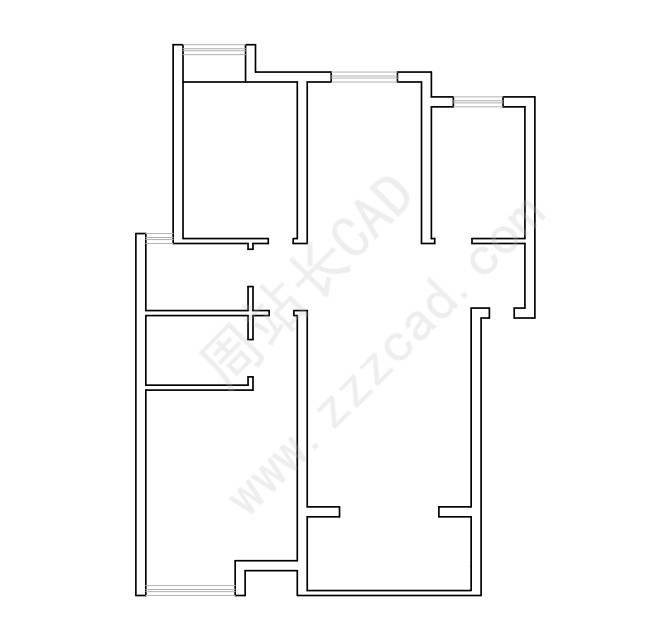

比如下面这张图:

我想让墙体加粗打印、窗户淡显打印,怎么办?

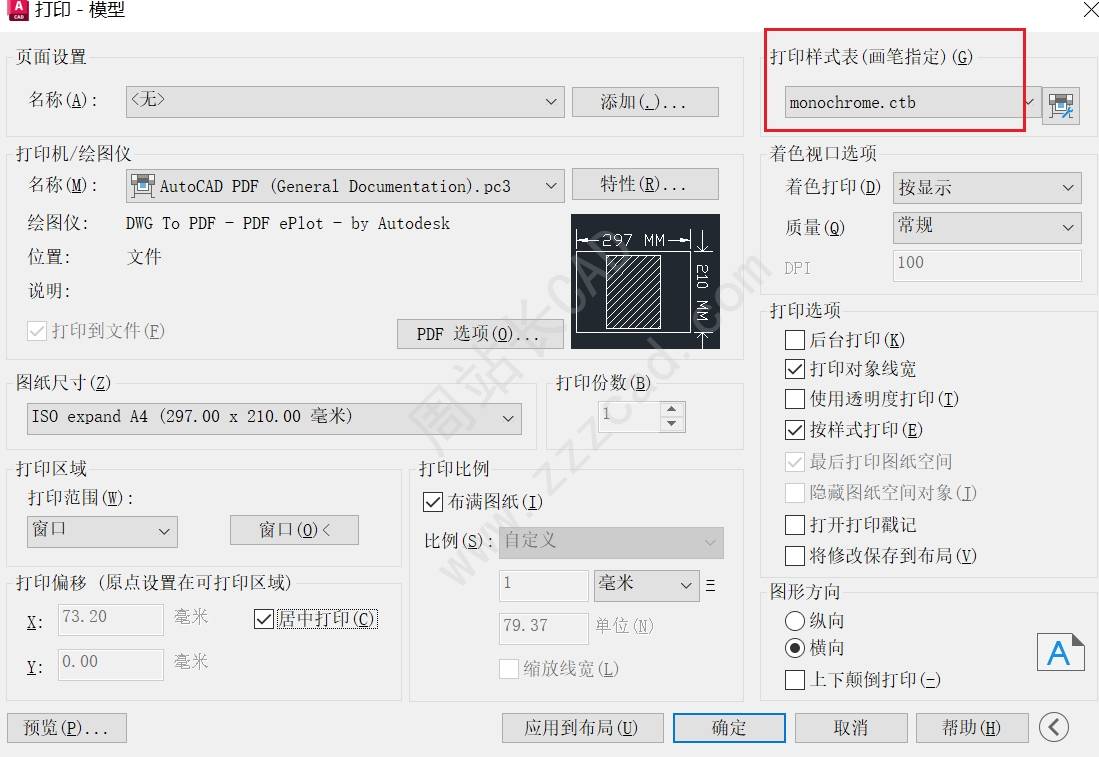

Ctrl+p弹出打印对话框,其他设置这里就不再介绍了,我们来看下右上角的打印样式表;

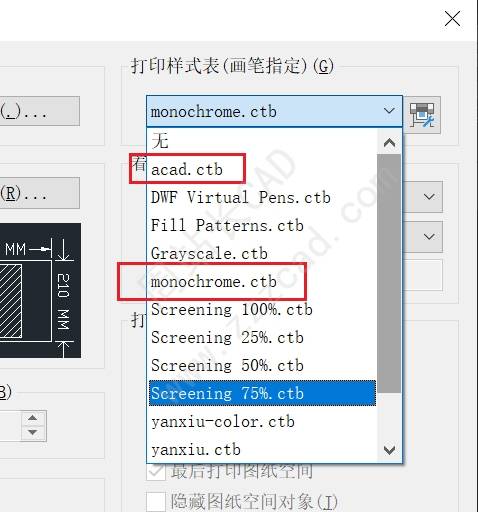

点开打印样式表后,我们可以看到很多打印样式,这里我们用的最多的就是acad.ctb或者monochrom.ctb,acad.ctb就是默认彩色打印,monochrom.ctb是黑白打印;

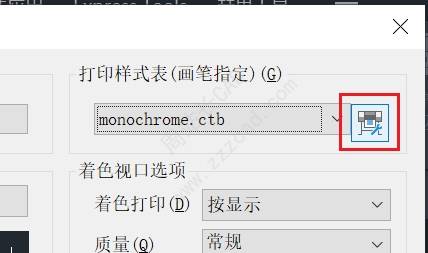

我们选择monochrom.ctb,点击后面的编辑;

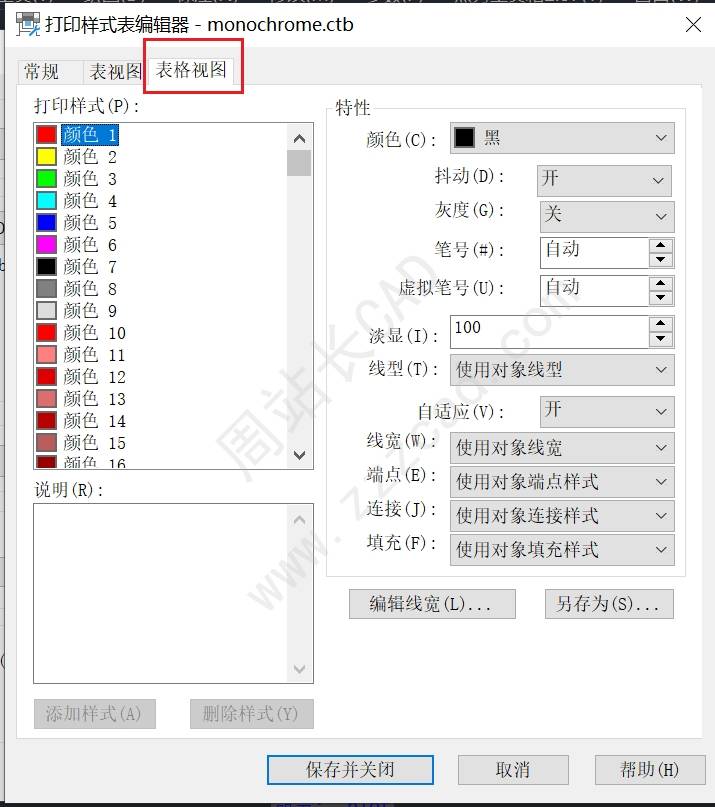

弹出打印样式表编辑器,点击表格视图;

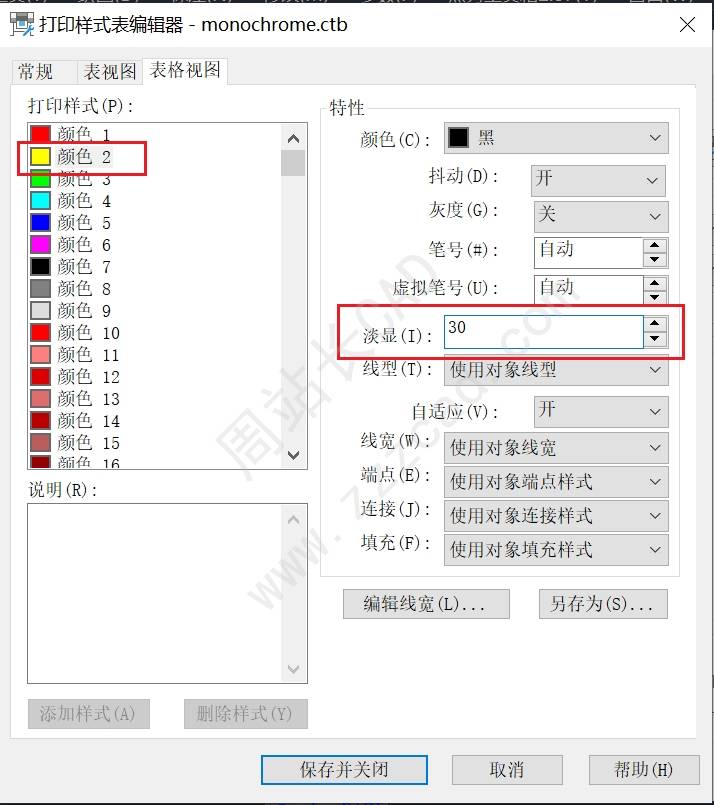

我们将窗户的2号黄色淡显改成30;

注:具体什么对象什么颜色,可以看该对象所在图层,图层里查看是几号索引色。

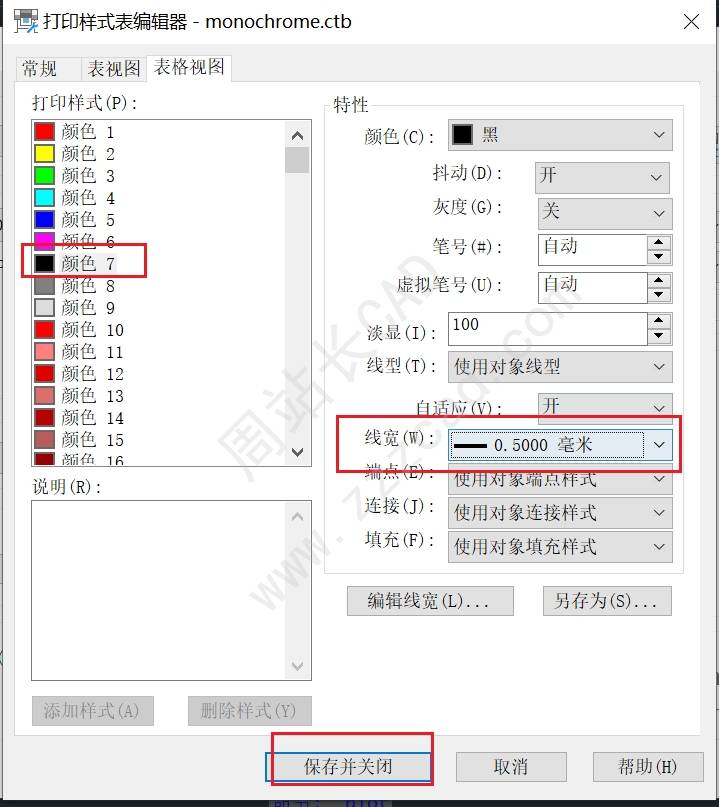

墙体的7号色,线宽改成0.5,保存并关闭;

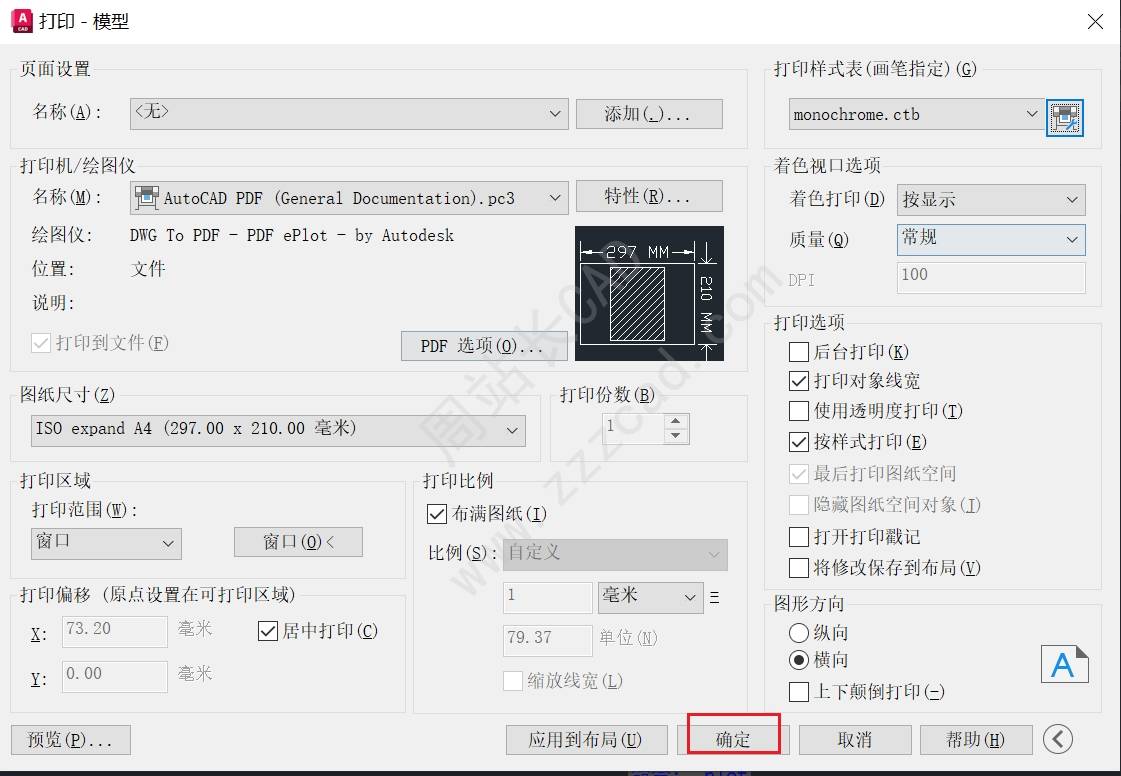

然后点击确定就可以打印了;

最终打开如图。

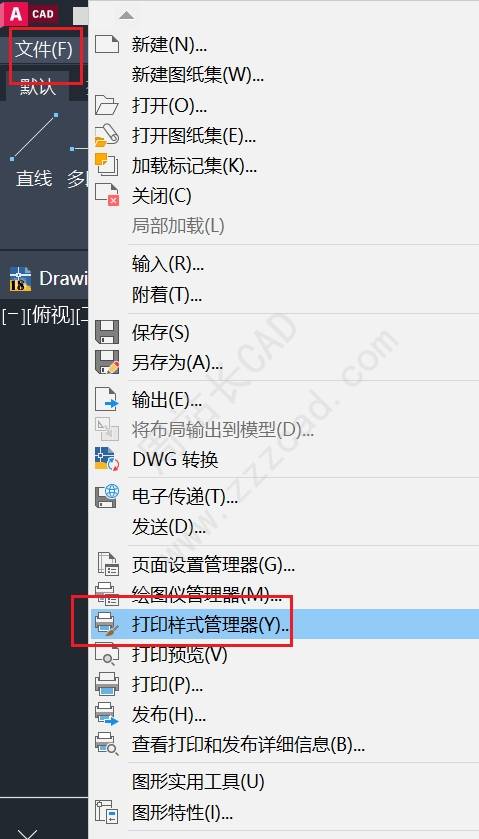

注:如果想进入打印样式的添加,删除,导出、导入,我们可以点文件菜单,打印样式管理器;

打开打印样式文件夹,点击添加打印样式表向导即可添加;

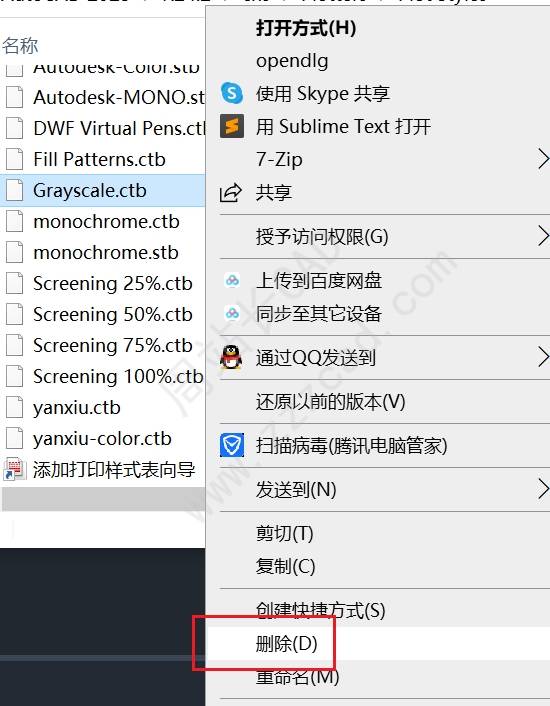

不要的打印样式可选中直接删除;

导入导出在该文件夹下直接复制粘贴即可。

完,感谢阅读。
