CAD怎么做大样图?

今天有粉丝朋友,后台留言问,CAD制作大样图的问题。为便于这位粉丝朋友,更直观、明了的精准得答。同时,也便于有同样问题的粉丝朋友们,有所参考,故推文给出解决方案。

粉丝朋友问:

CAD怎么放大样图?

解决方法:

采用布局视口出图的小伙伴,进行大样图制作。分分钟。

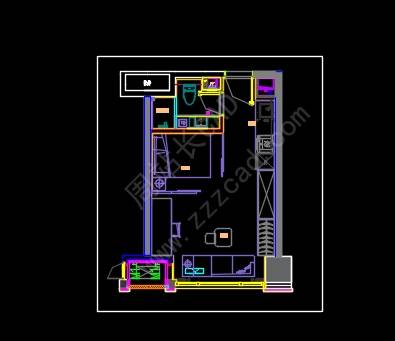

如下图为布局出的一张图。需要做一个卧室区域的大样图。

将此视口复制出来一份。在卧室区域绘制一个大样图想要的视口形状,此处仍绘制矩形视口。

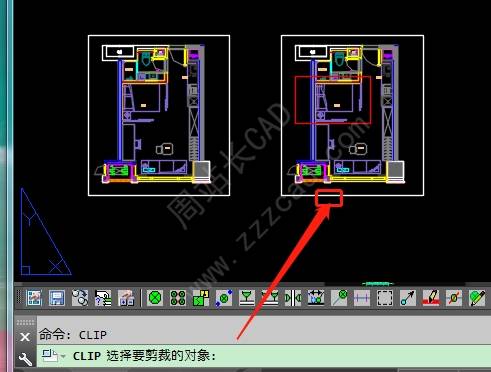

命令行输入clip,根据命令行提示,选择复制出来的视口。

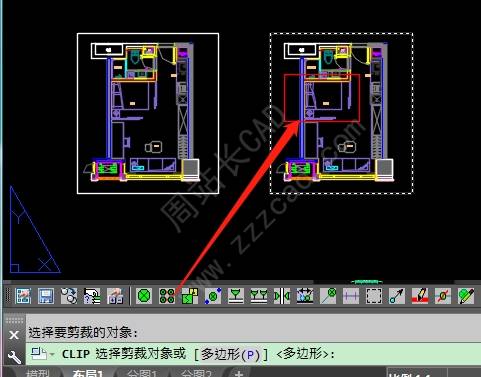

然后根据命令行提示,选择要裁出的大样图位置的,矩形形状。

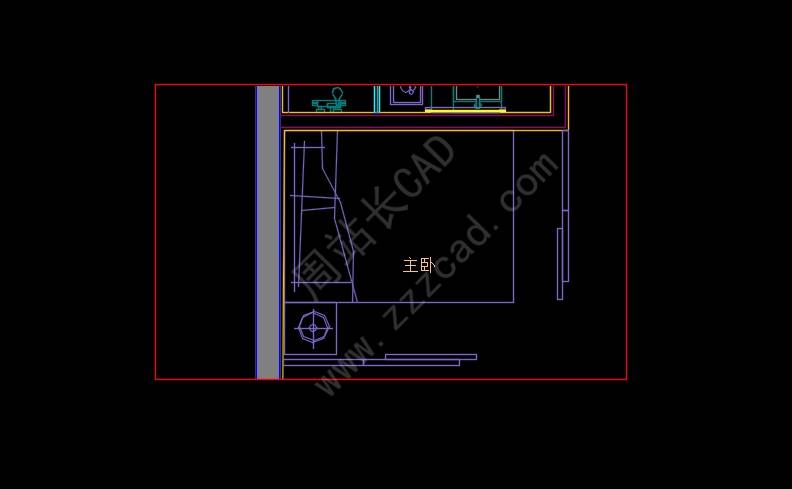

如此,便快速得到了只有卧室区域的大样图。如需要在大样图上进行一些细节性的绘制,那么就可以通过我们之前介绍的视口图层管理方法,只在大样图视口中显示即可。不会影响到其他视口中的图纸显示。

很多绘图操作都是基于基操而叠加延伸出来的,不要小看我们每天推文的基操。熟练它们才是精髓所在。

完。
