CAD样条曲线怎么转多段线且可标圆弧半径和弧长？

今天一位用户问我，周站长，样条曲线能转圆弧标注半径和弧长？

如下：

方法：

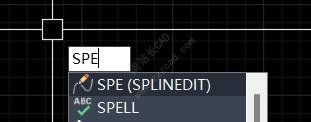

输入SPE样条曲线编辑命令；

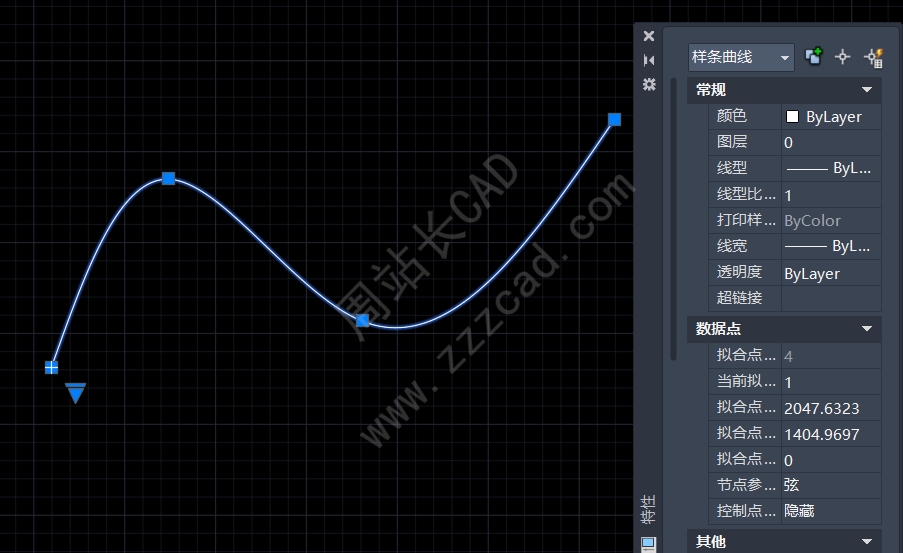

选择需要转换的样条曲线；

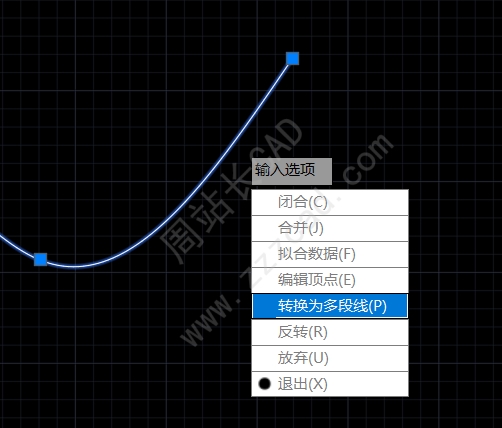

选择转换为多段线；

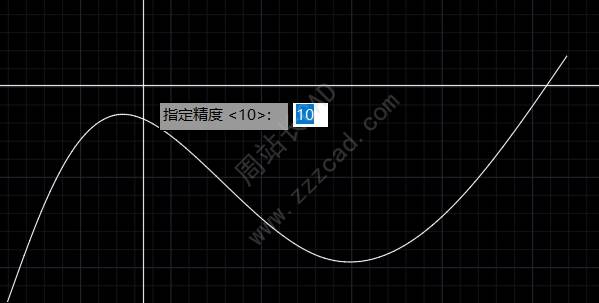

输入精度，默认10回车；

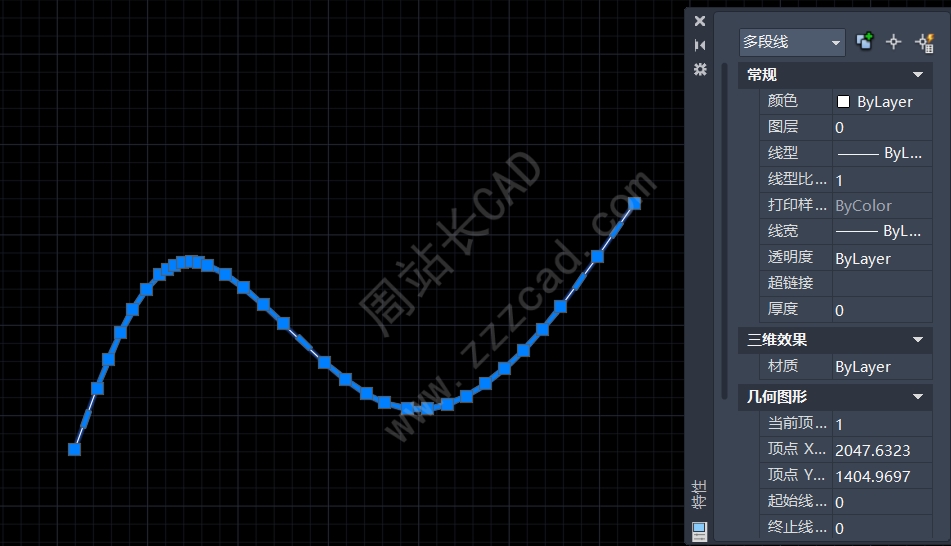

这时我们就将样条曲线转换成了多段线；

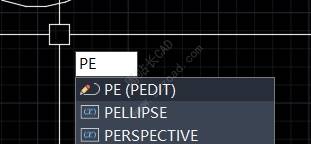

但仍然无法标注半径和弧长，再次输入PE多段线编辑命令；

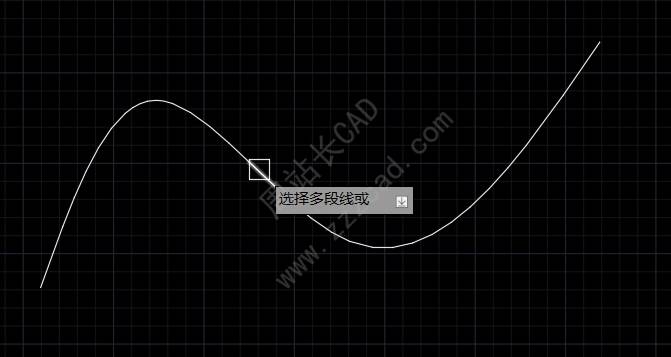

选择多段线；

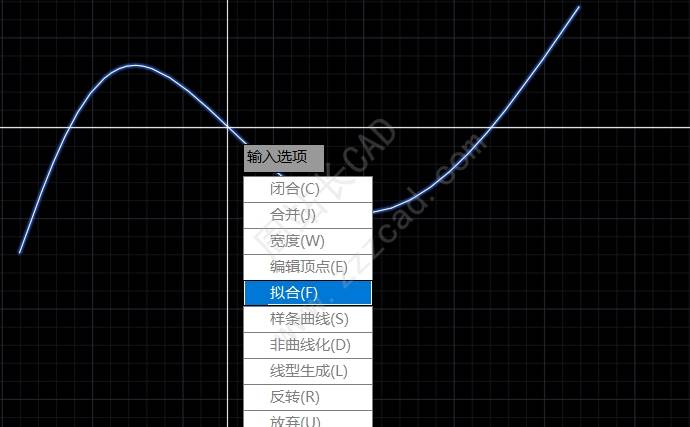

点击拟合；

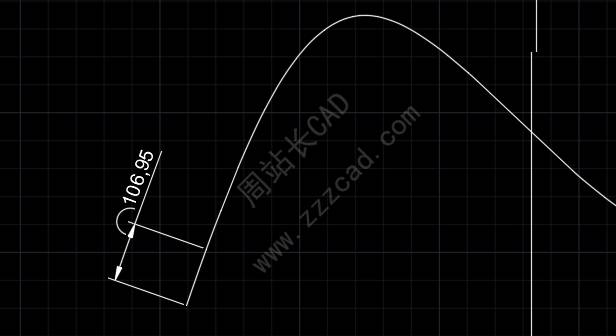

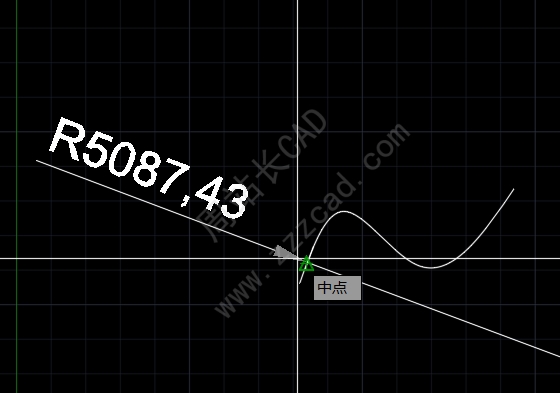

这样就可以标注一段段的弧长和半径了。

完，希望对你有帮助。
