源泉设计CAD插件批量打印图纸如何自动批量命名

今天一位粉丝问我,周站长,源泉设计批量打印图纸,如何让每一张图纸批量自动重命名?

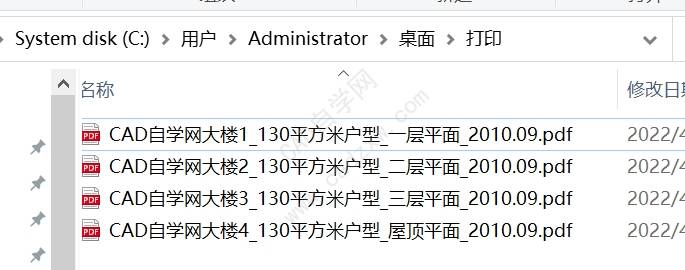

比如打印出来是这样的;

怎么设置?

不废话了,没有安装源泉设计的可以安装一下,最新版下载链接:点击下载

安装之后输入BPT回车;

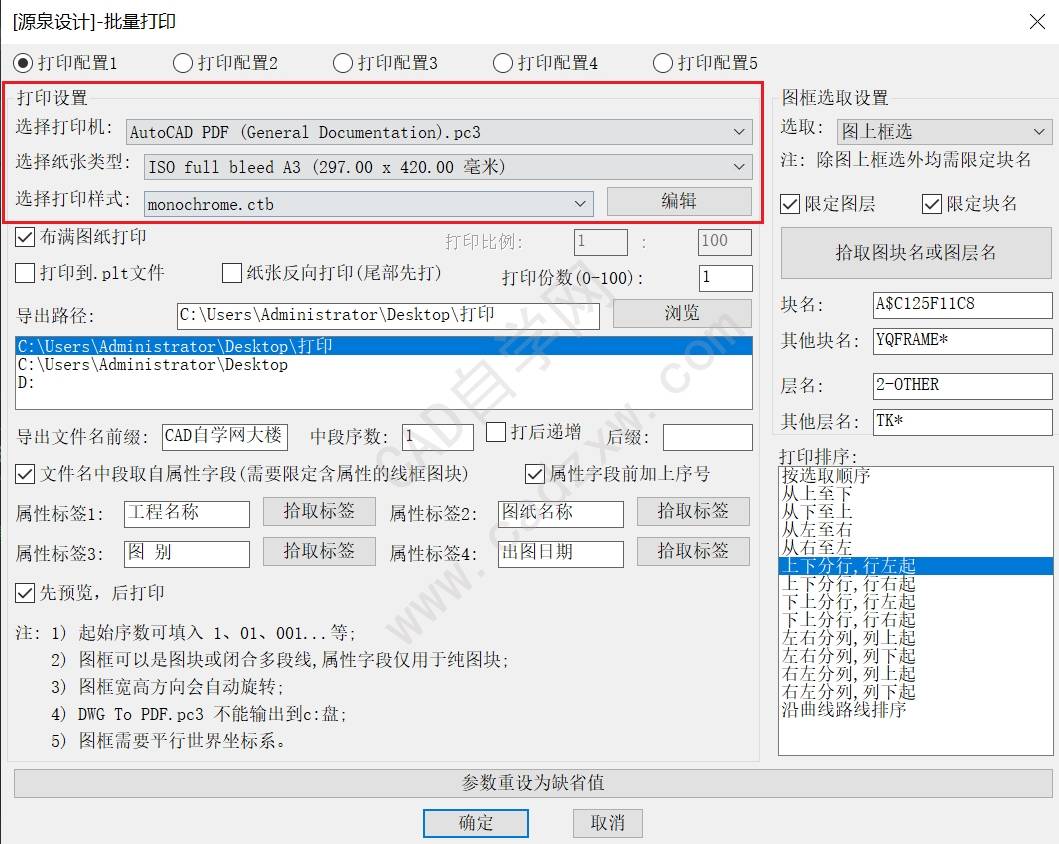

弹出批量打印,设置打印机、纸张类型,打印样式;

设置保存位置;

设置批量命名规则;

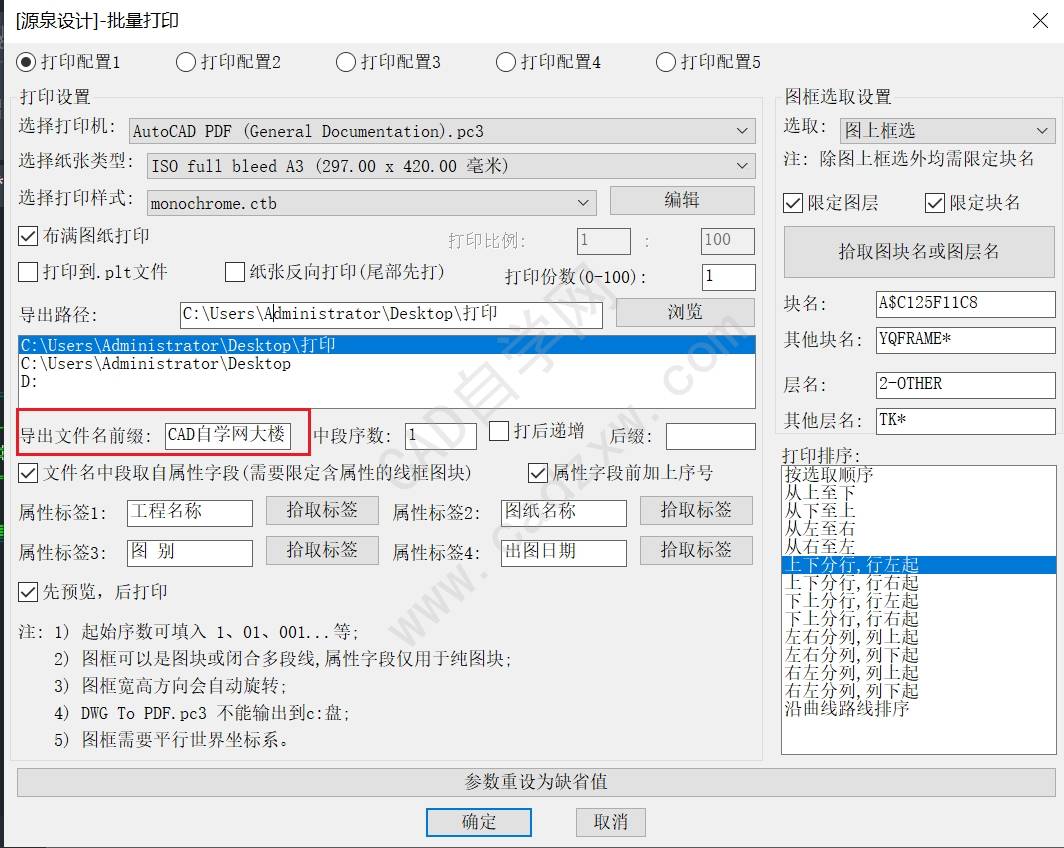

注:设置文件名前缀。

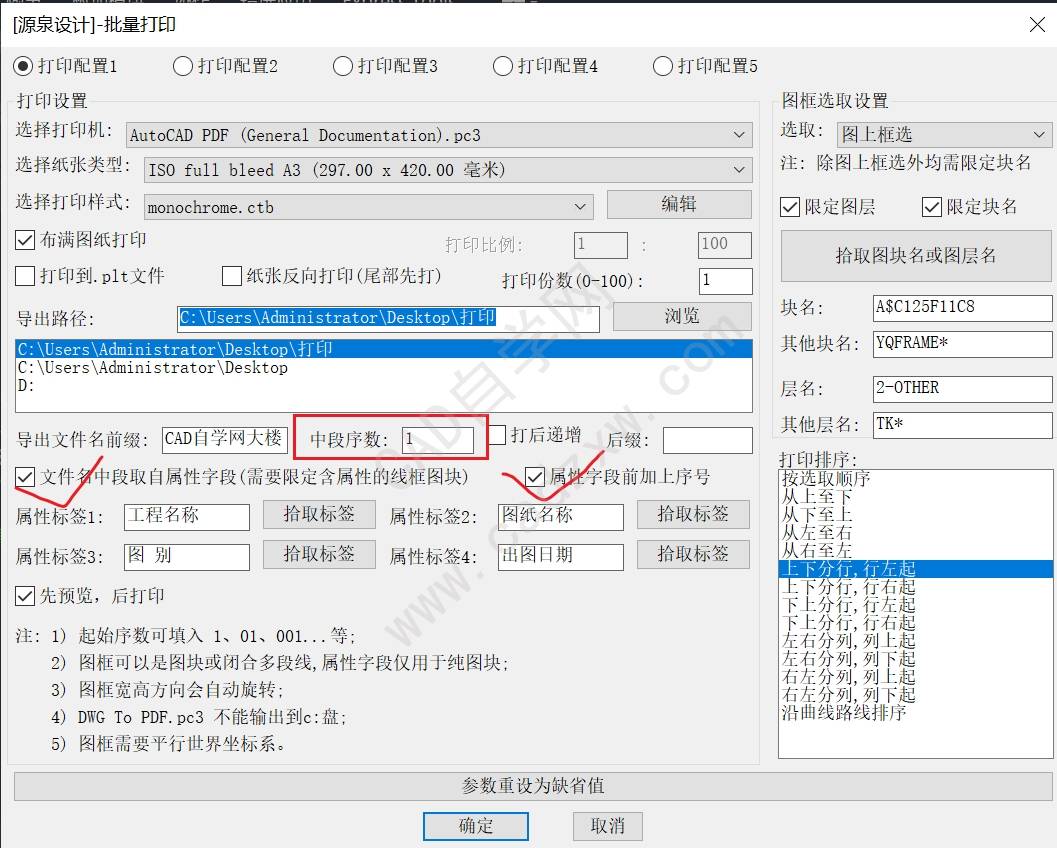

勾上文件名中段取自属性字段,勾选属性字段前加上序号,写上中段序列。

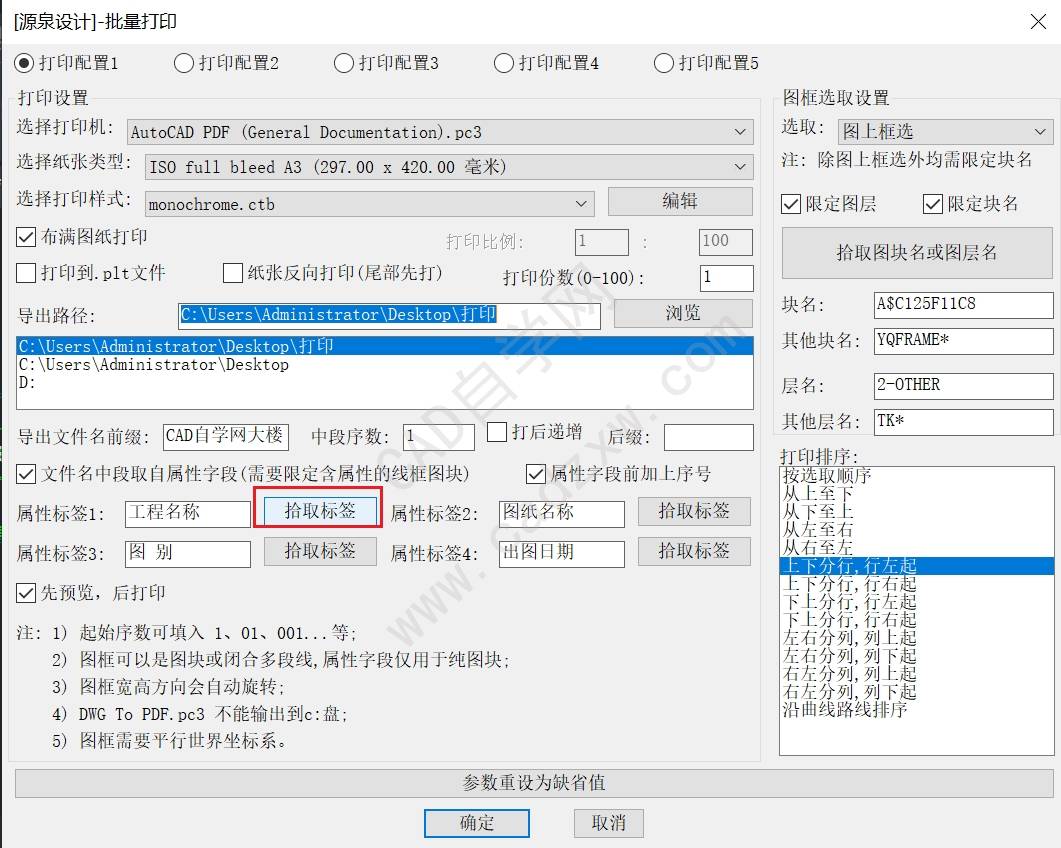

点选属性标签1拾取标签;

拾取属性块的名称;

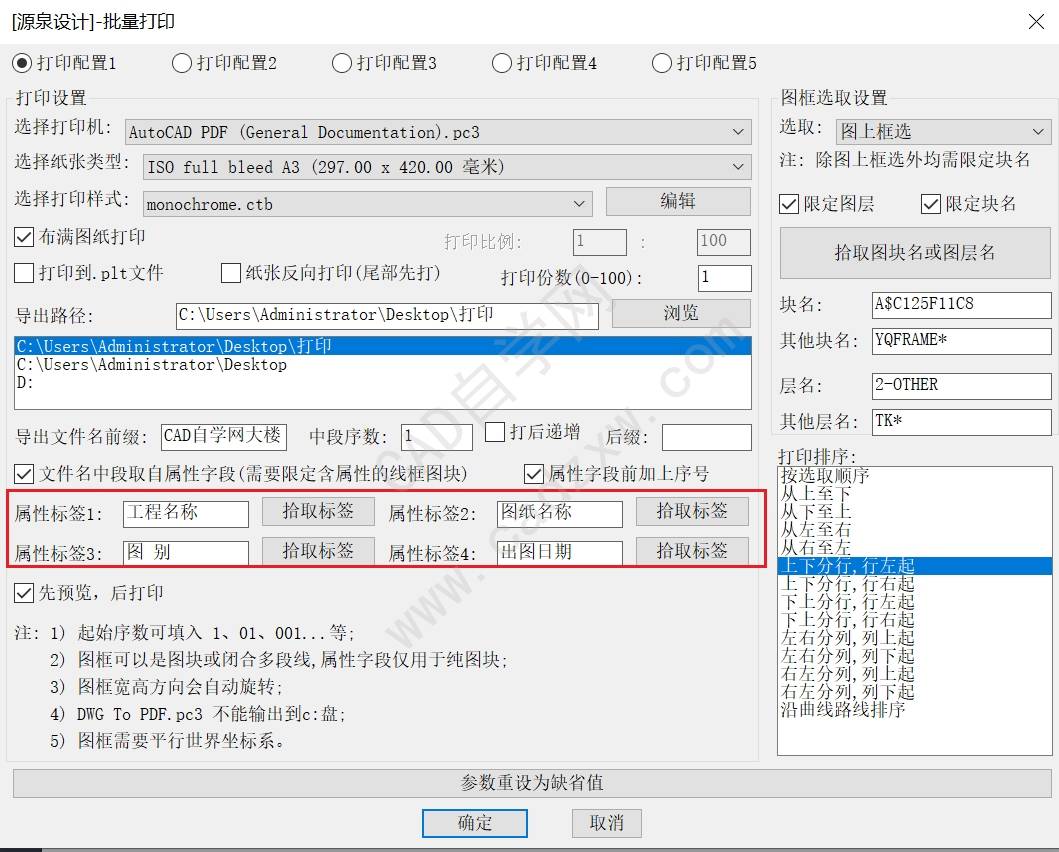

其他依次类推,最终如图。

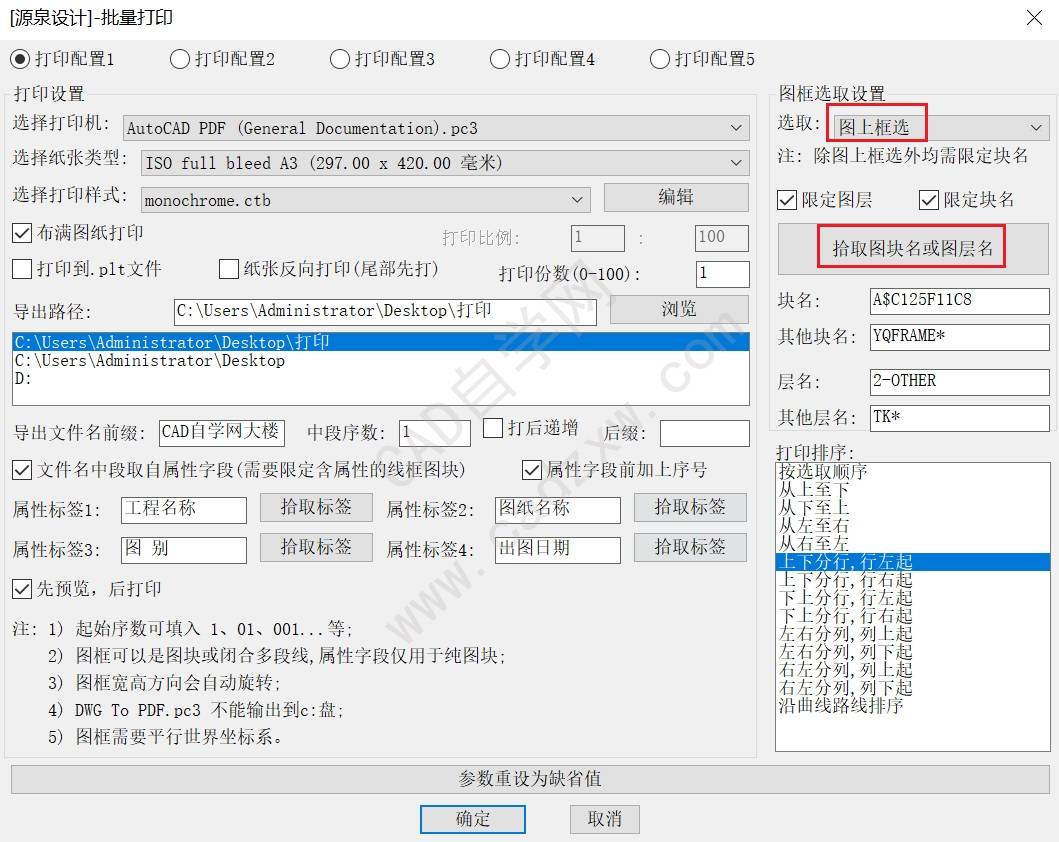

选择图上框选,点击拾取图块名;

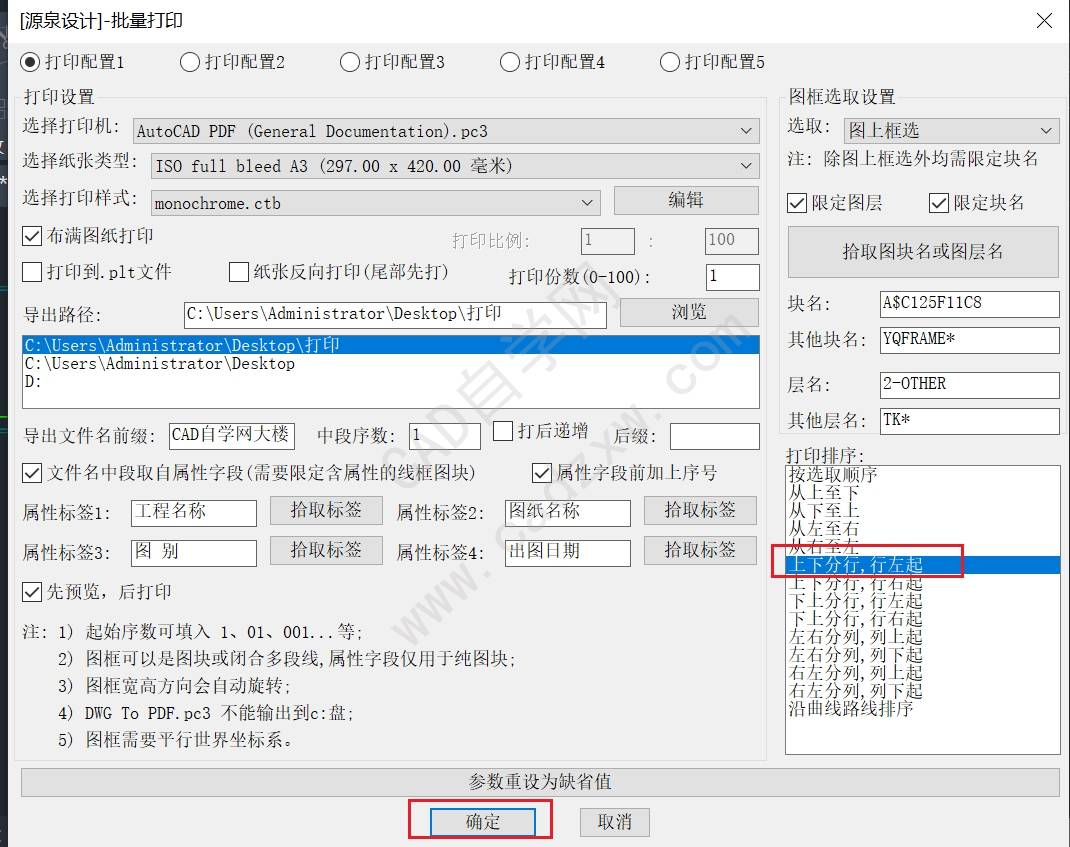

选择打印排序,点击确定;

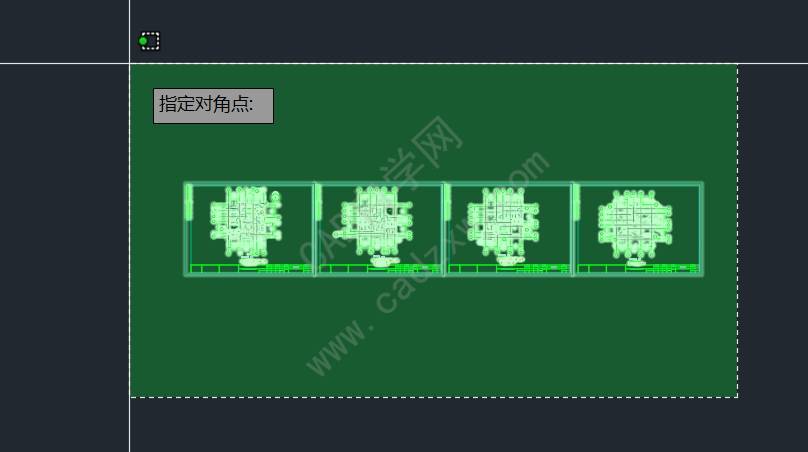

框选需要打印的图纸,回车两次;

确定;

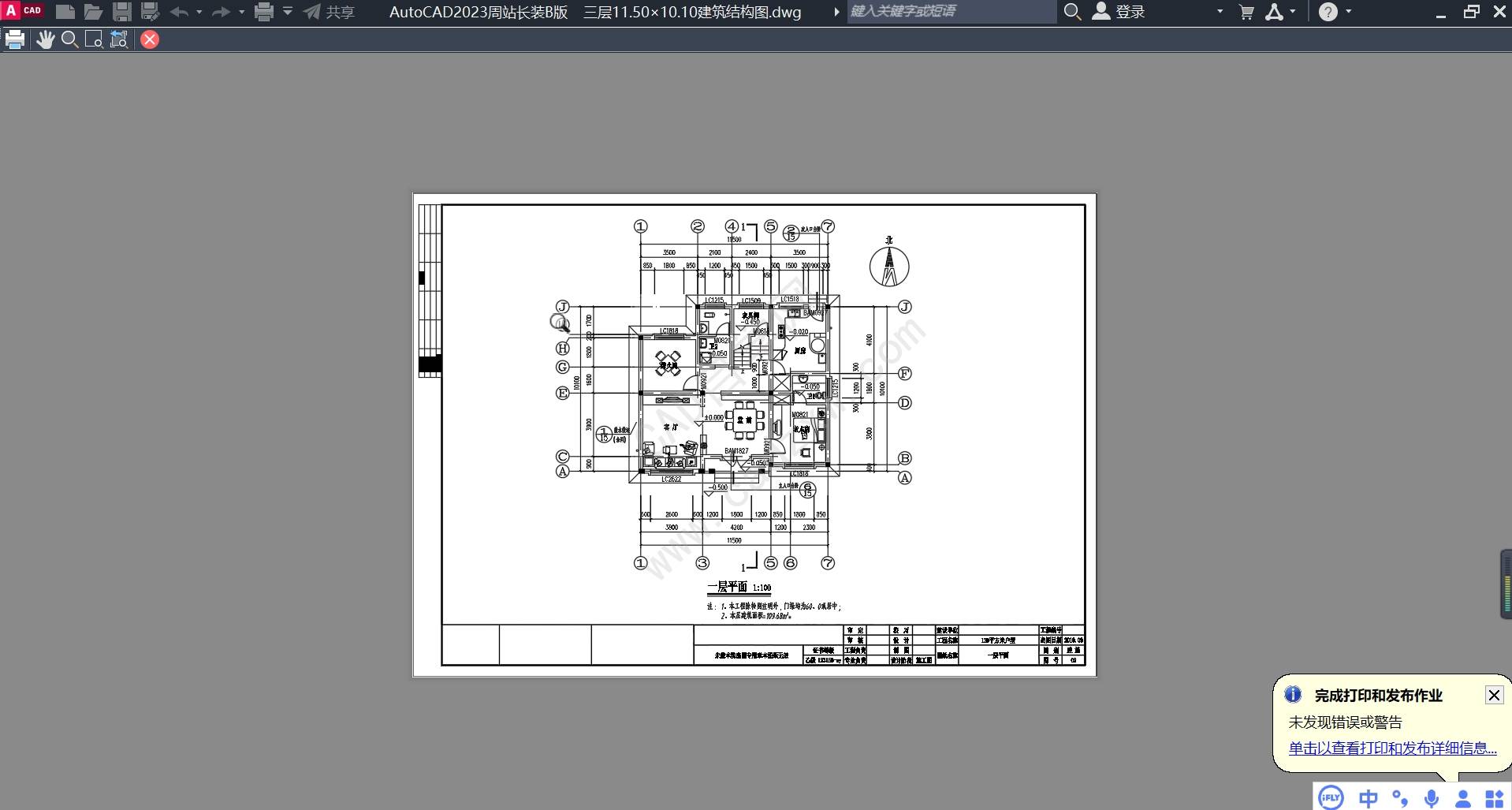

Esc退出预览;

结束预览;

最终打印如图。

给TA打赏
共{{data.count}}人
人已打赏
AutoCAD插件建筑插件

源泉设计批量打印CAD图纸教程

2022-4-20 14:38:23

AutoCAD插件建筑插件

源泉设计一键生成CAD图纸目录

2022-4-20 23:34:47

2 条回复 A文章作者 M管理员
  1. user18612

    站长这个没有说到重点,要图框加上增强属性才可以拾取标签到,我自己琢磨了挺久。

    • 周站长

      不是说了属性块?
