源泉设计一键生成CAD图纸目录

之前介绍过很多一键生成CAD图纸目录的方法,天正的、一些图纸目录生成插件的,今天给大家介绍下源泉设计的一键生成CAD图纸目录的方法,非常方便。

比如下图:

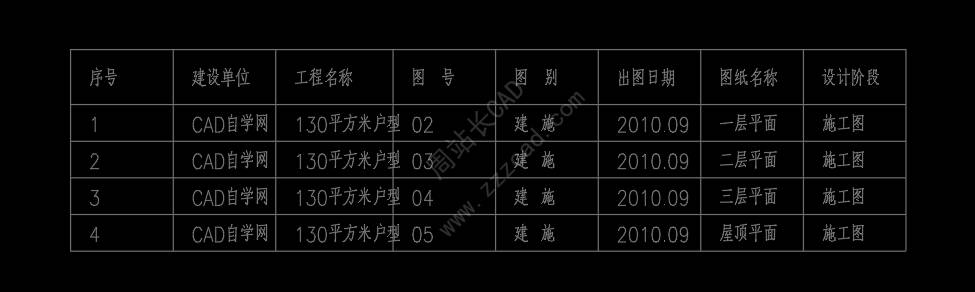

如何一键生成这样的图纸目录:

方法:

首先下载安装源泉设计插件,链接:点击下载

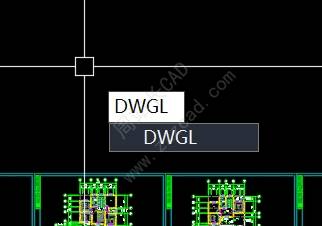

安装之后输入快捷键DWGL回车;

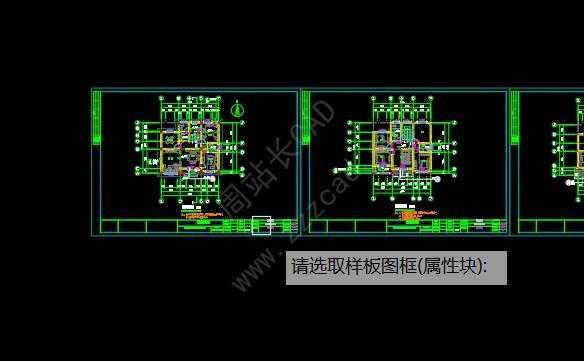

选择属性图框;

注:这里注意了,别再问,为什么我选图框没反应,因为必须要是属性图框,最基本要求。

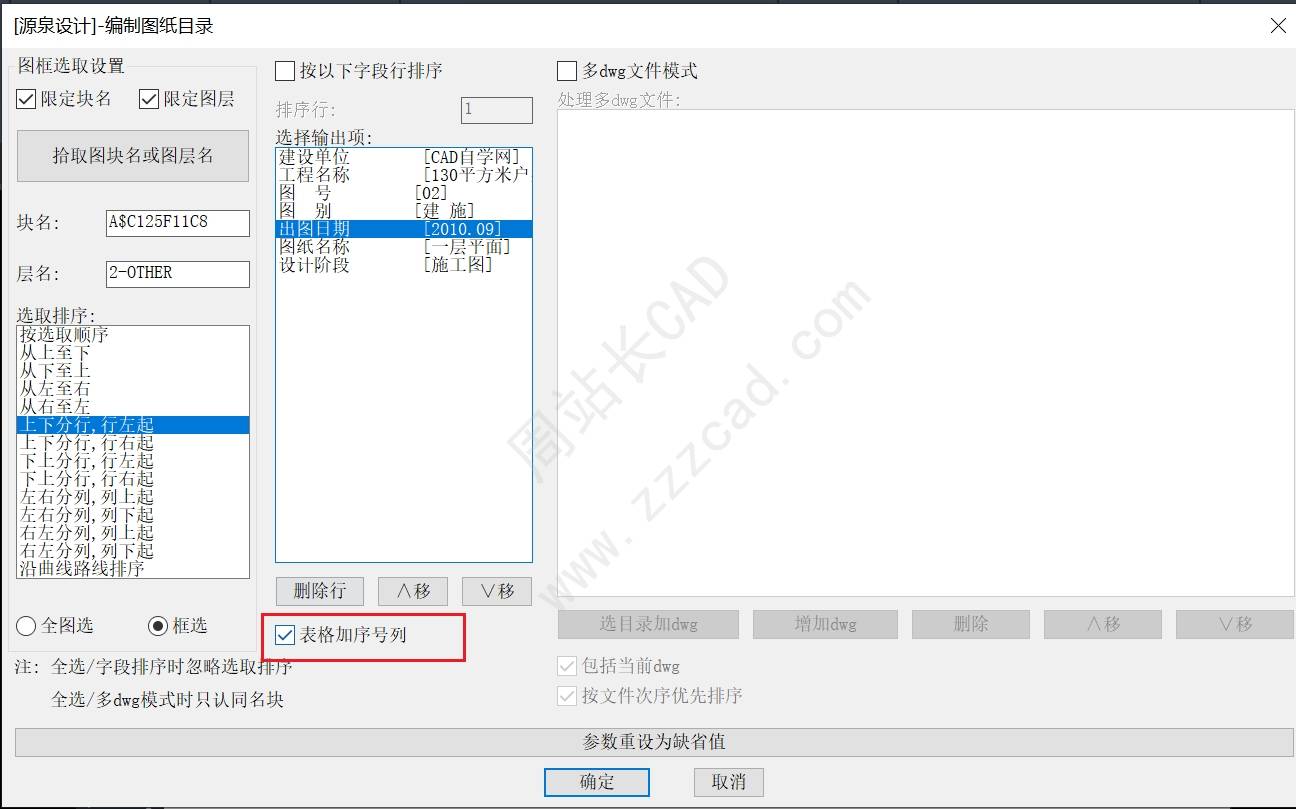

弹出编制图纸目录对话框;

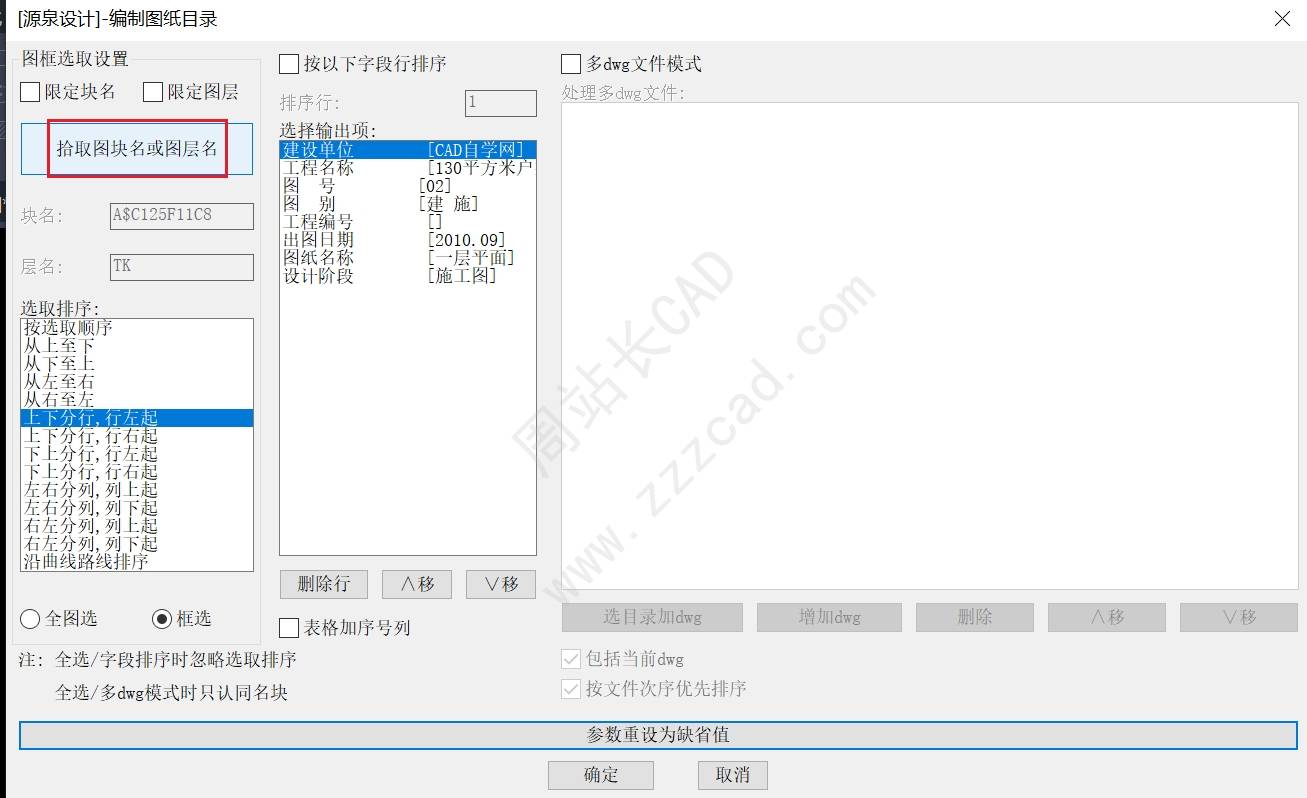

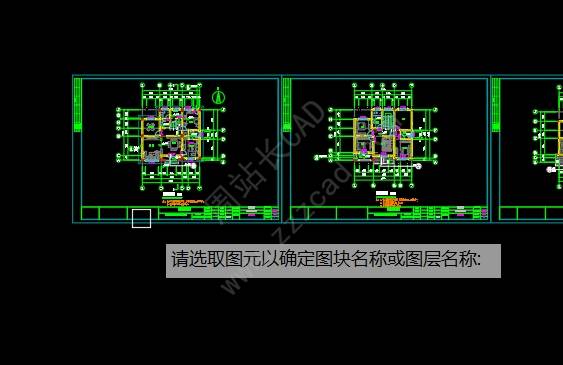

点击拾取图块名和图层名;

选择选取排序并勾选框选;

注:我们也可以按输出项的字段自行排序,非常方便,需要可以自行测试。

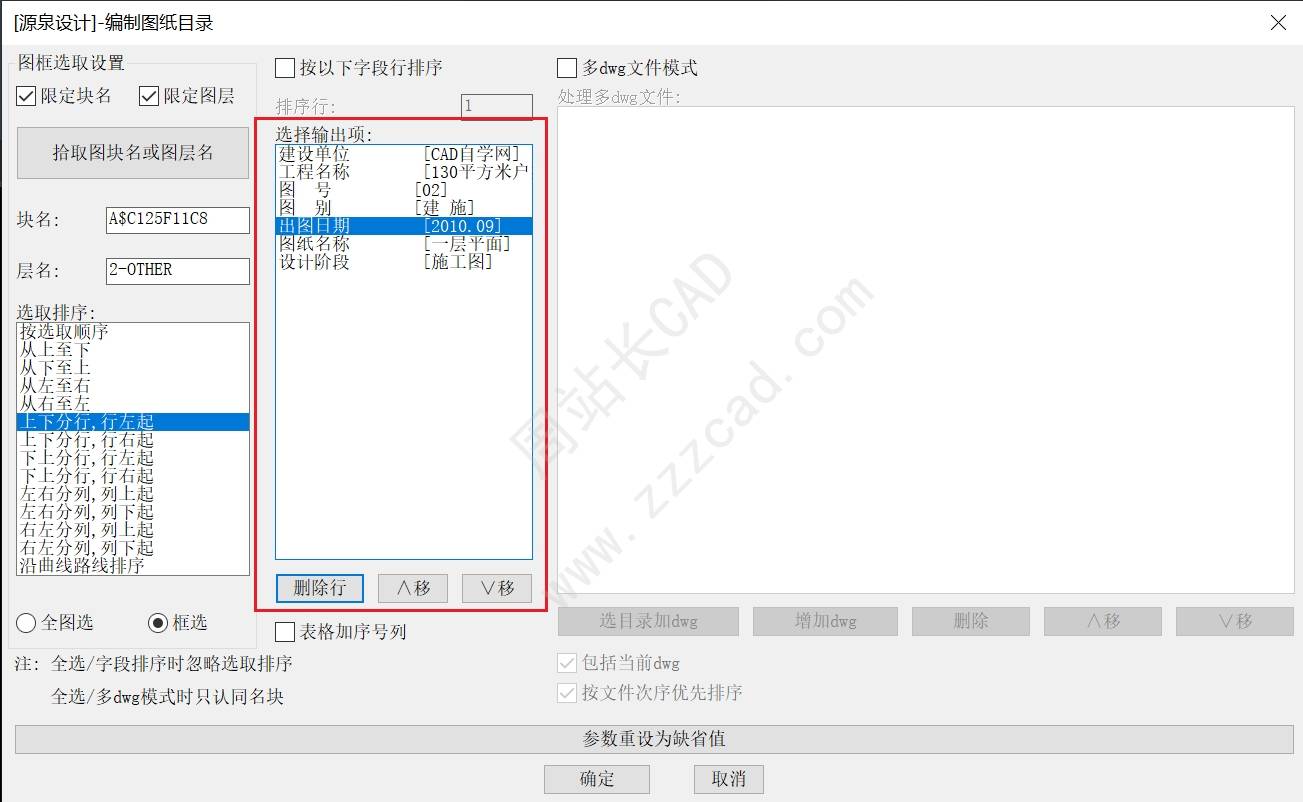

选择输出项,这里可以对输出项进行排序和删除;

根据需要勾选表格是否加序号;

多DWG我们后面再讲,这时我们直接点确定;

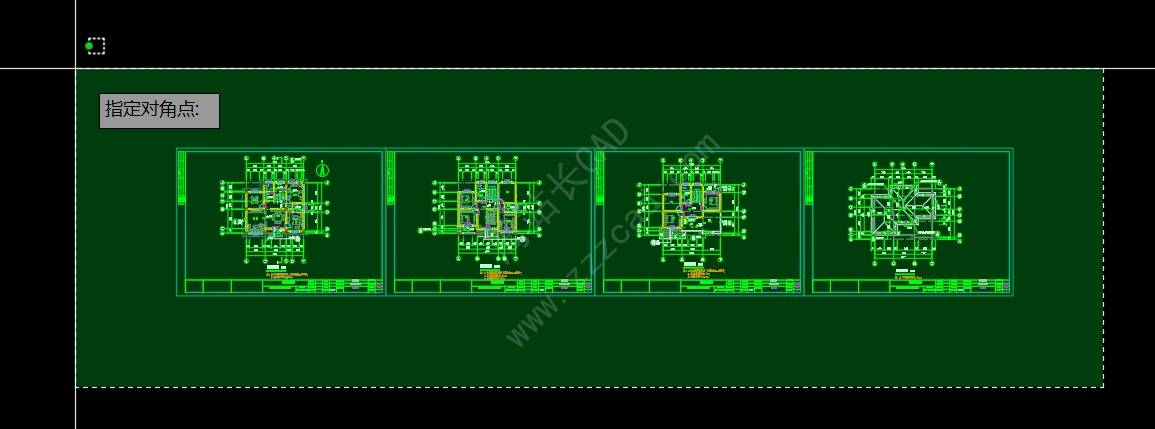

框选需要编制目录的图纸回车;

指定表格插入点;

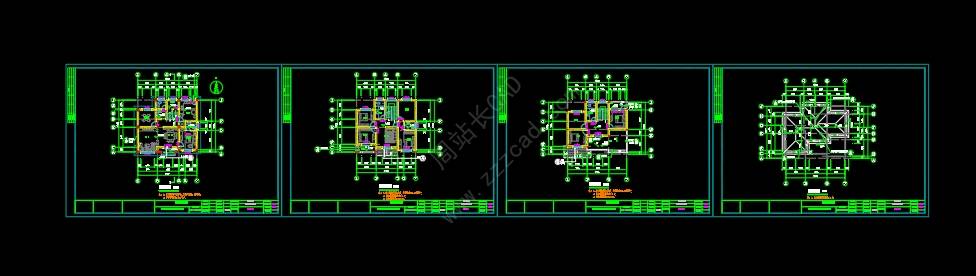

最终如图。
