源泉设计cad插件选图框归档图纸怎么用

前面我们介绍了batchplot批量打印拆分图纸归档,很多粉丝问我,周站长,源泉设计可以这样做?

答:可以的

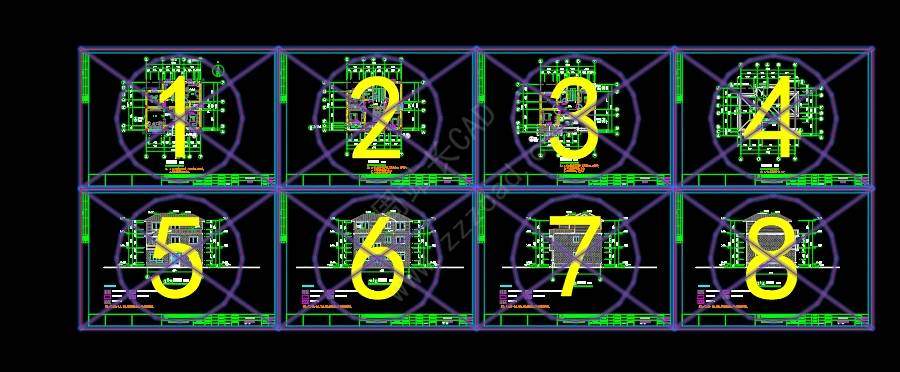

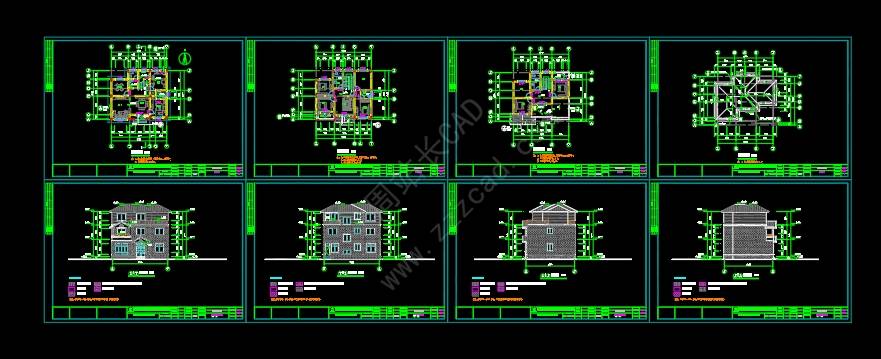

比如下面这个图,如何快速拆分分8个独立文件。

首先安装源泉设计插件,链接:点击下载

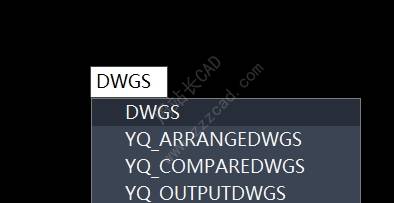

安装之后输入DWGS回车;

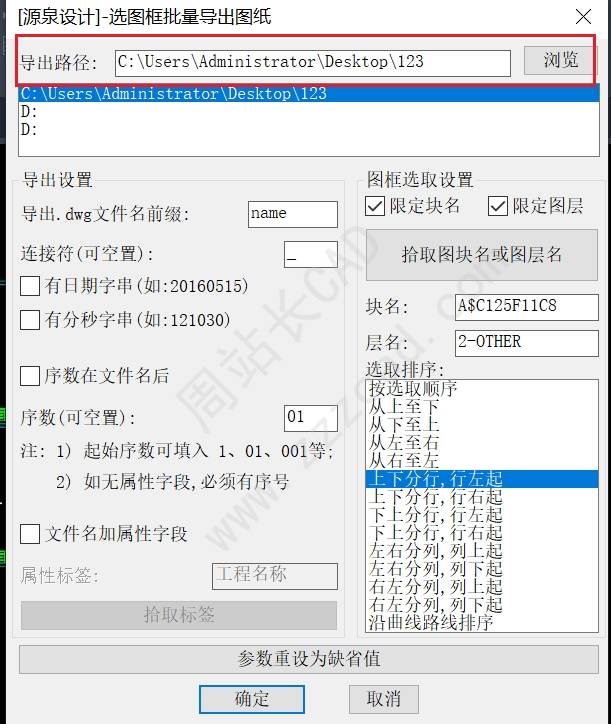

弹出选图框批量导出图纸,选择保存位置;

设置导出文件命名规则:

根据需要设置,不一定非得和我一样

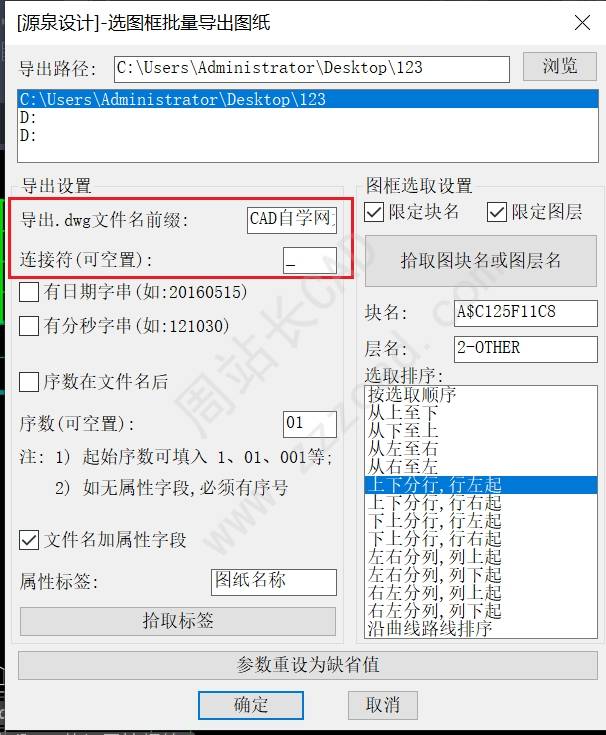

设置文件名前缀和连接符;

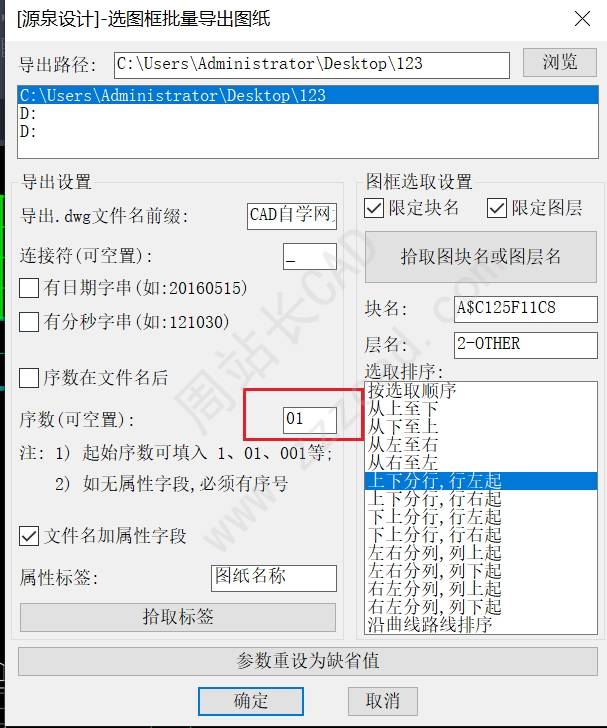

设置序数;

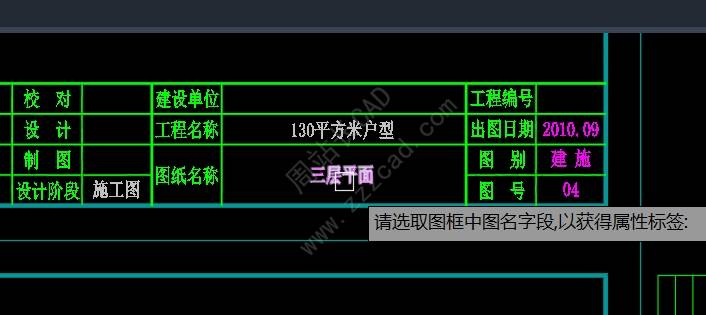

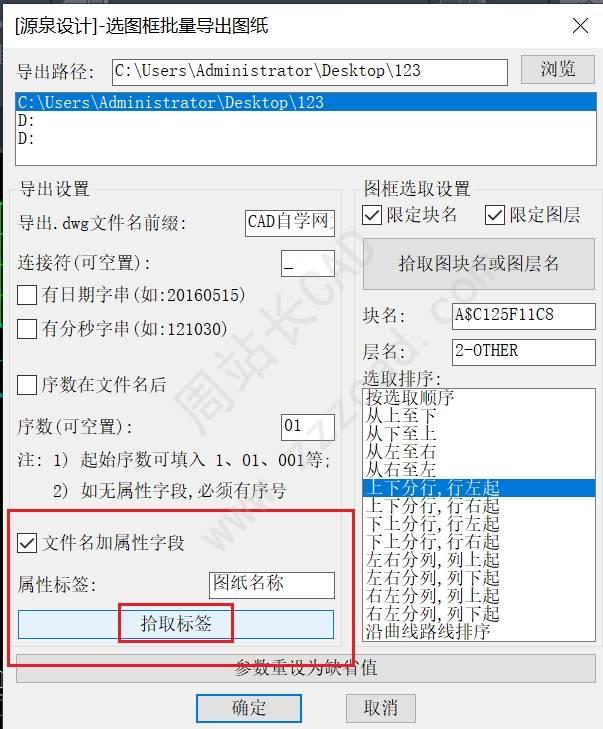

勾选文件名加属性字段,点击拾取标签;

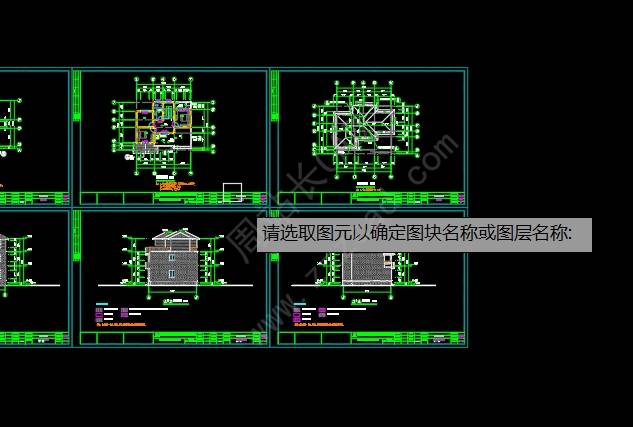

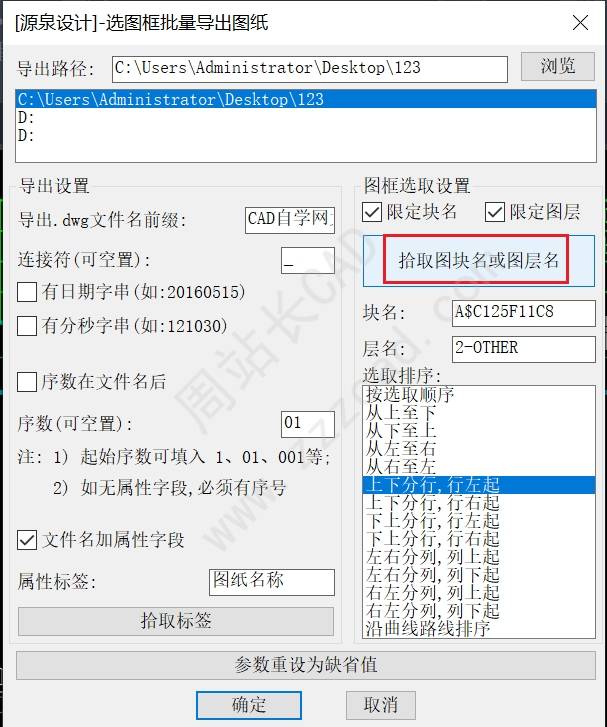

点击拾取图块名或图层名;

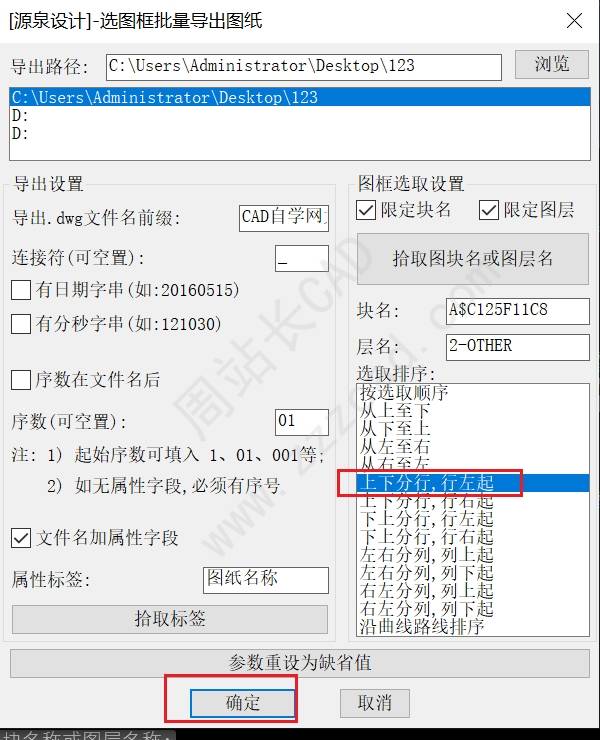

选择拾取排序,确定;

框选图纸回车;

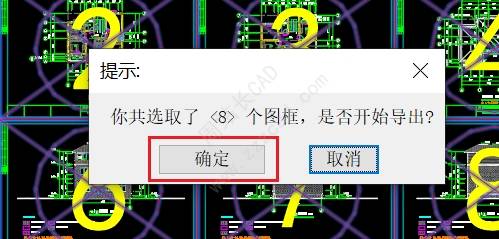

再次回车,点击确定;

最终如图。
