多张CAD图纸怎么合并为一张

前面我们分享了如何拆分图纸,以及一个图纸中杂乱的图纸如何排列,不是粉丝问我,周站长,能合并?也就是多个DWG文件能合并成一个?

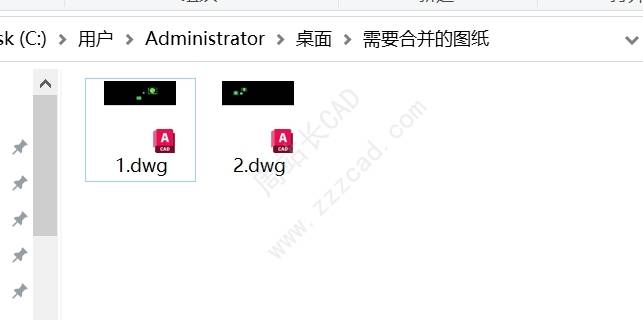

比如这里有两个文件,每个文件里又有多个图纸,如何合并成一个文件并且排列好呢?

这里借助源泉设计插件,如何没有安装的,可以安装一下,链接:点击下载

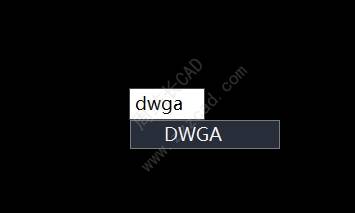

安装之后新建空白图纸,输入快捷键dwga回车;

弹出排列合并图档,点击合并文件夹中的dwg文件;

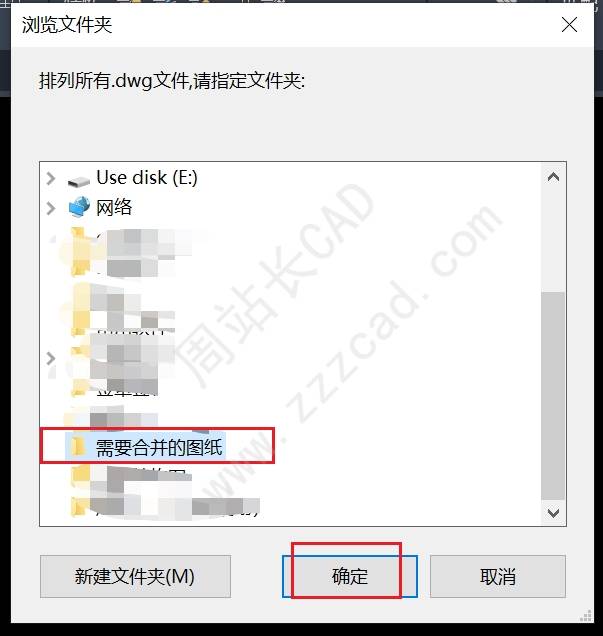

找到需要合并的文件夹,点击确定;

点击确定;

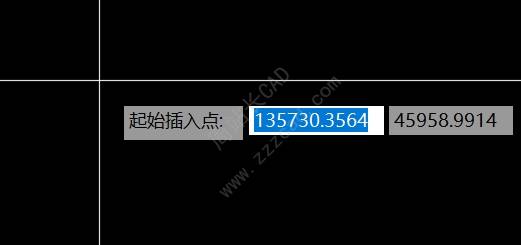

指定插入点;

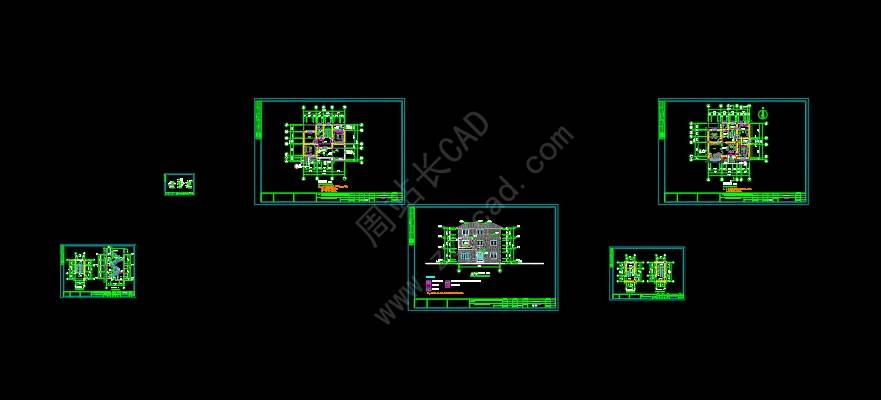

最终如图。

合并之后我们需要分解下,再进行一次排列(这个方法前面发过,需要点击查看),最终如图。
