利用源泉设计对多段线形状编号并生成样板与统计表格

前面我们分享了源泉设计自动编号的图元编号和格子线编号和统计,今天我们来看下源泉设计的多段线编号与统计。

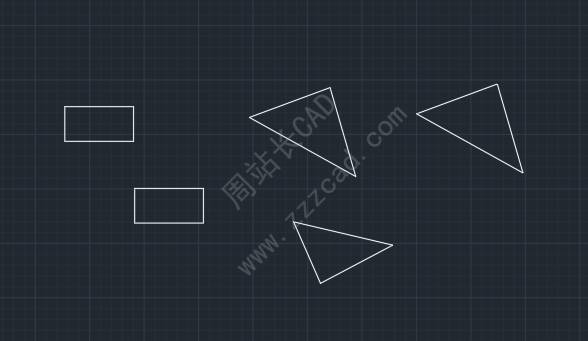

比如下面这张图,怎么给这些对象编号。

要求:1、相同对象编号一样

2、生成样板并标注尺寸与数量

3、生成统计表格

正式开始讲解前,如果还没有安装源泉设计的,可以安装一下,链接:点击下载

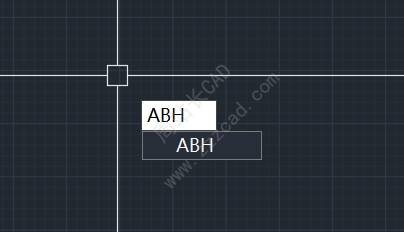

安装之后输入ABH调用自动编号;

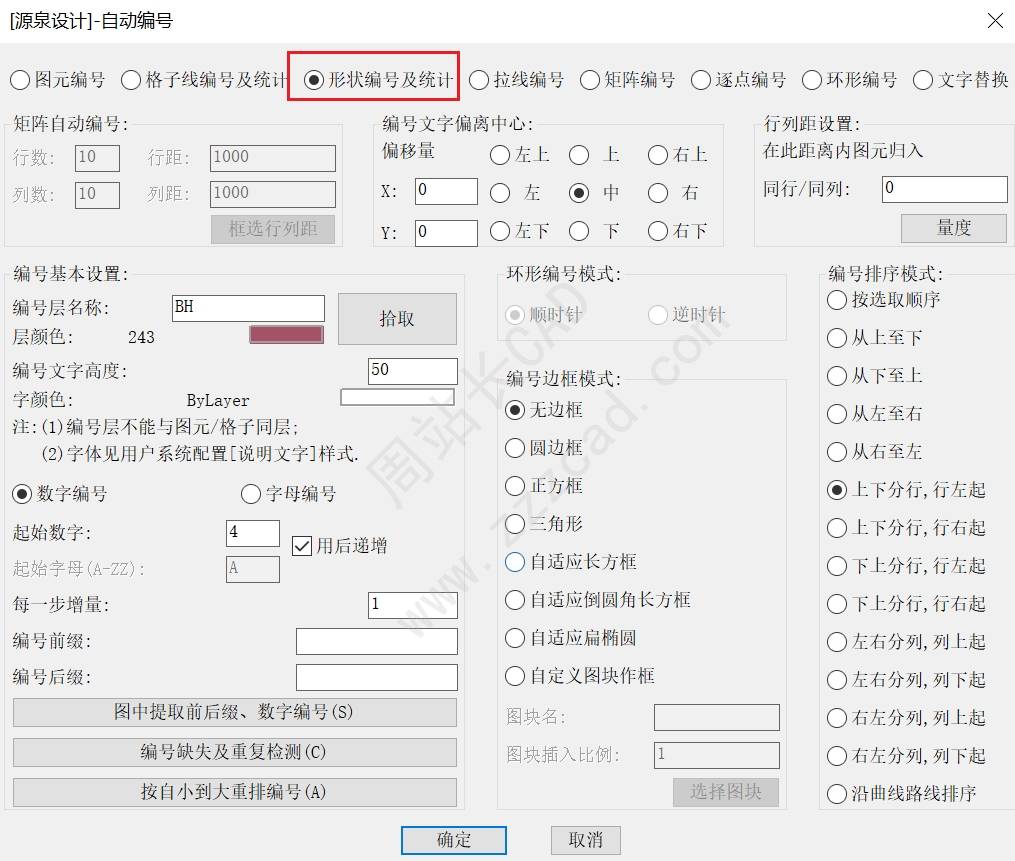

弹出自动编号对话框,选择形状编号及统计;

进行编号设置:主要设置编号类型、起始编号、递增量,前后缀等;

注:编号文字高度是相对对象大小来设置,不然会偏大或偏小。

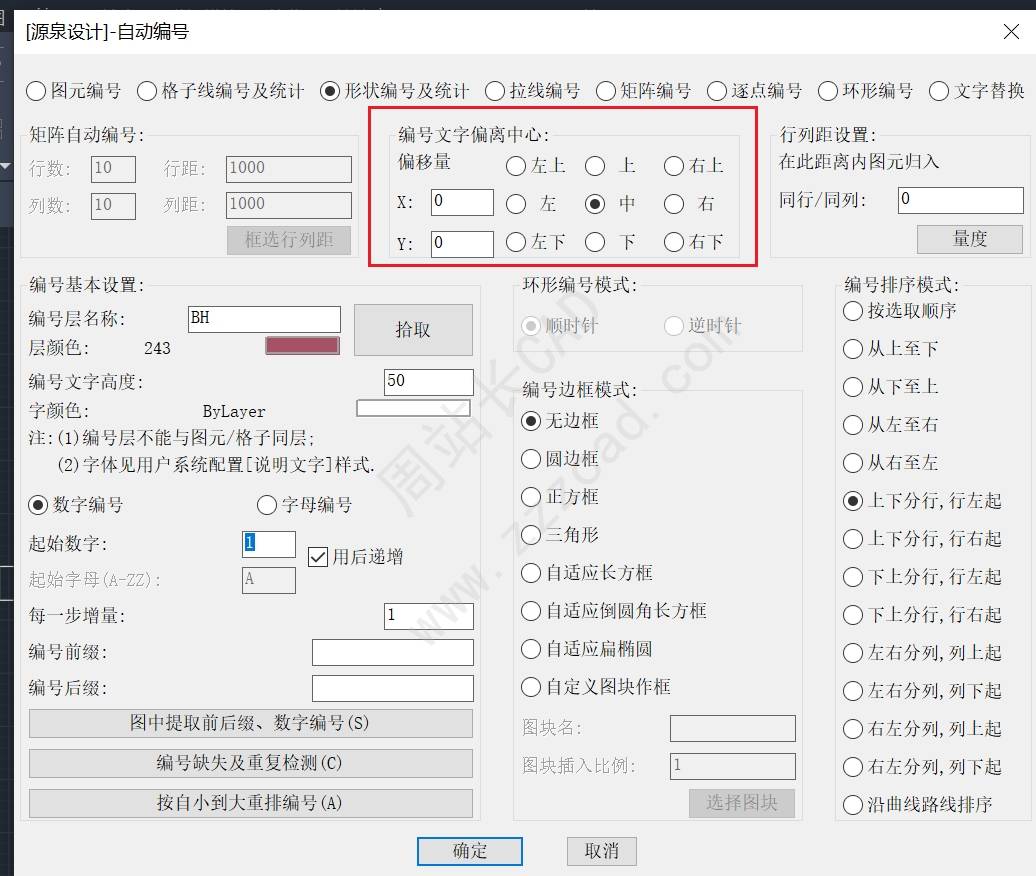

编号文字位置根据需要选择,我这里选择居中;

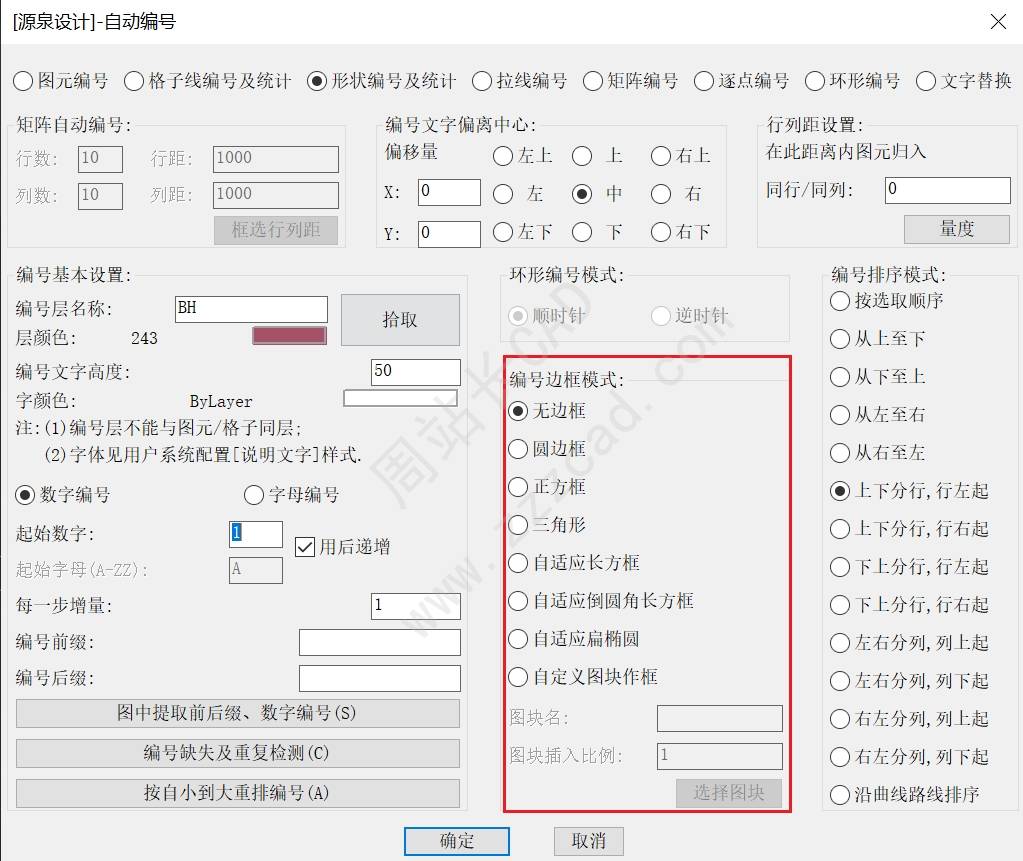

编号边框模式我这里选择无,大家根据需要选择;

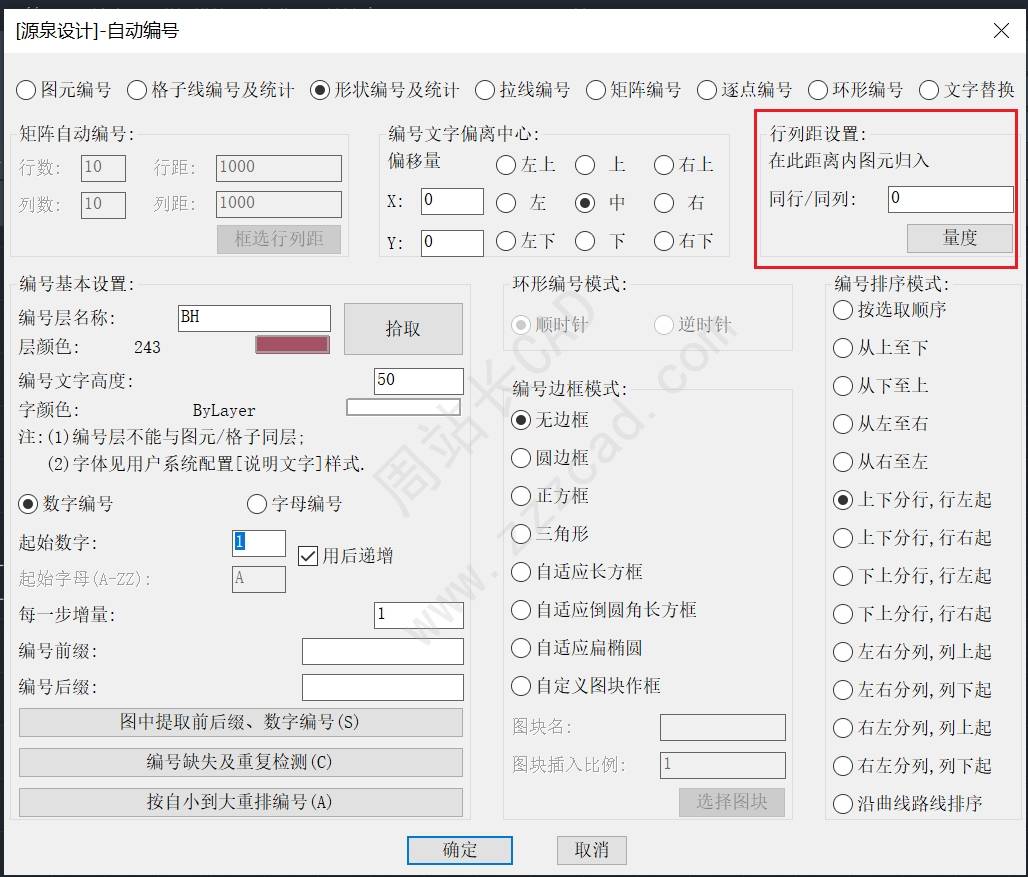

行列距设置,设置0即可;

注:这主要就是设置多少距离内算同行同列。

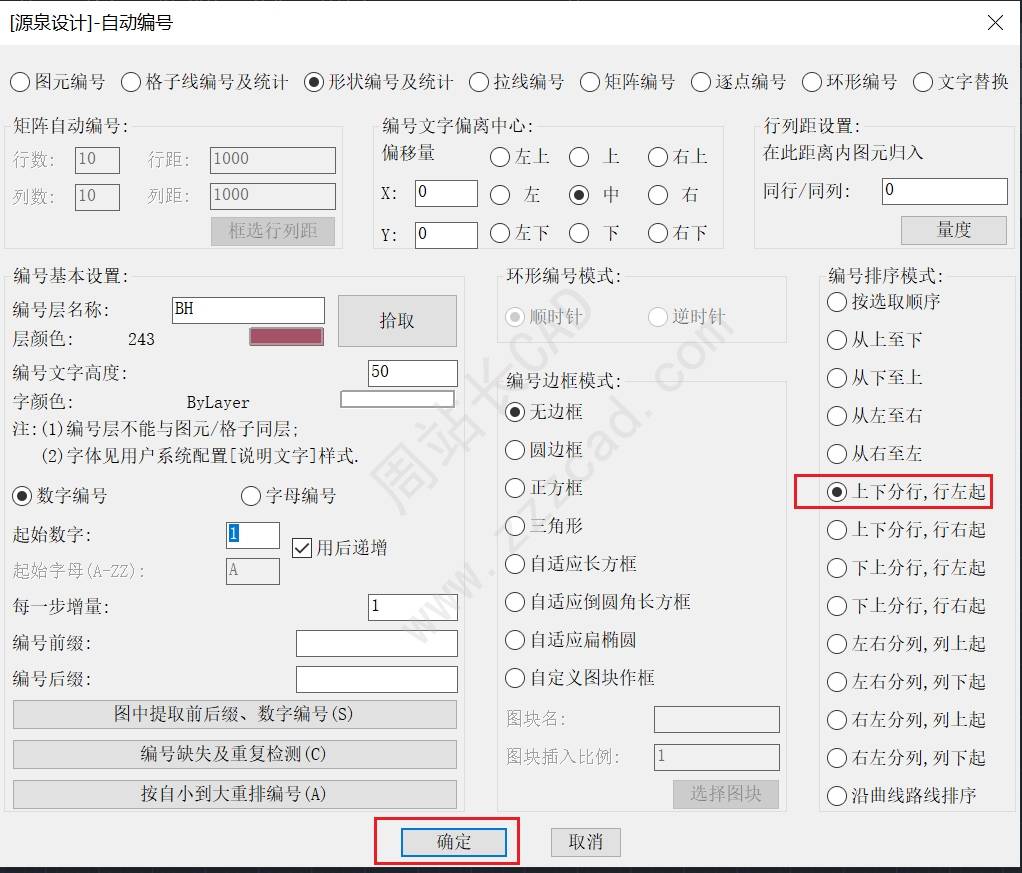

选择编号排序模式,点击确定;

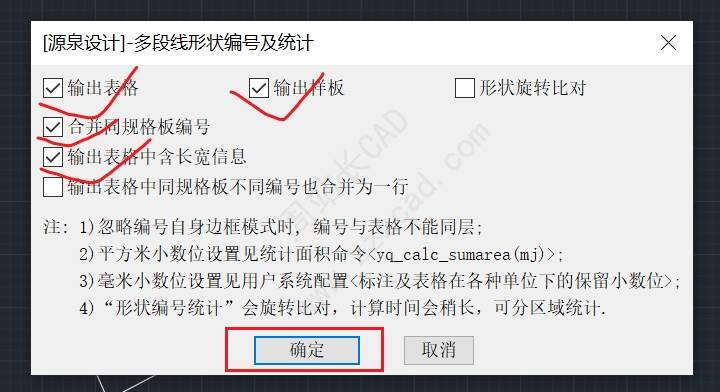

弹出多选线形状编号及统计,勾选输出表格、输出样板、合并同规格板编号、输出表格中含长宽信息,点击确定;

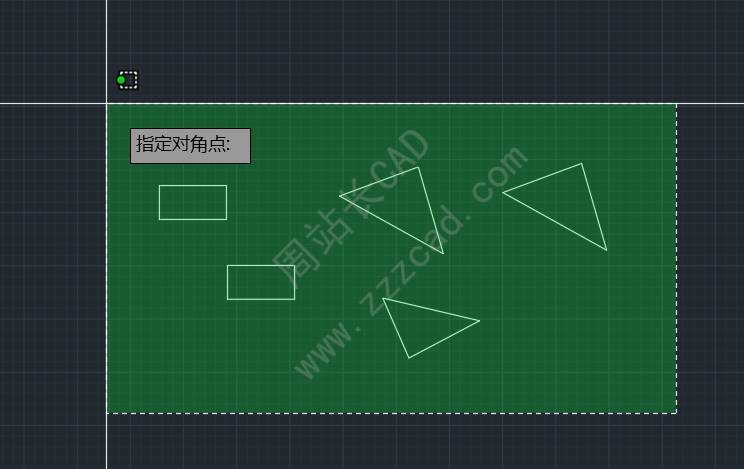

框选对象回车;

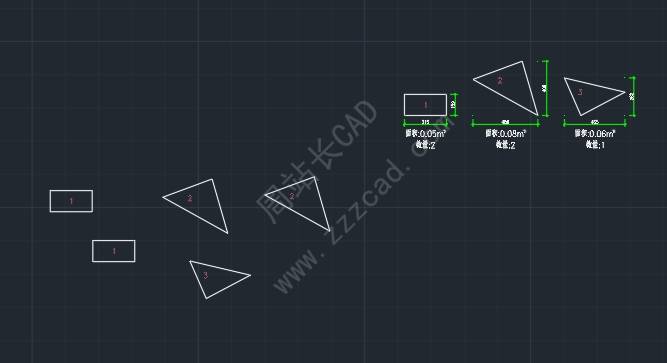

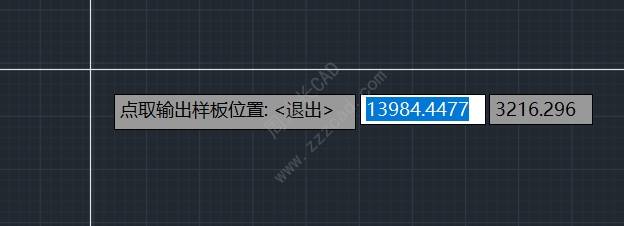

点取样板输出位置;

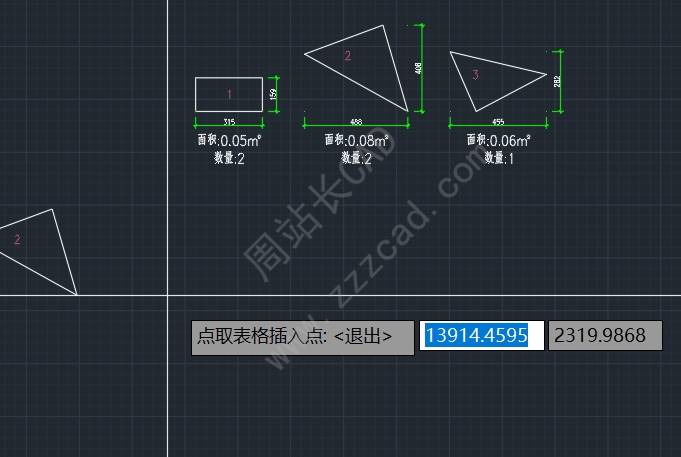

点取表格插入点;

最终如图。
