源泉设计CAD插件统计区域面积怎么用

话不多说,直接进入主题,我们看下源泉设计的统计区域面积如何使用。

分享前我们先看下使用这个功能的要求:要么是源泉自动编号的图形,要么是封闭的多段线。

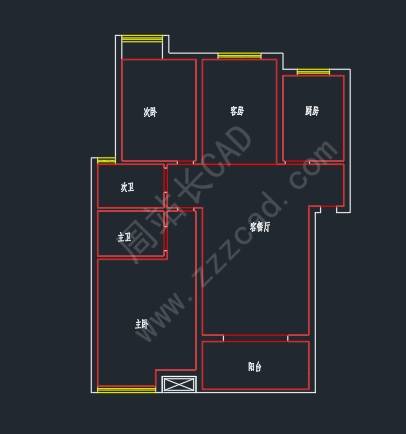

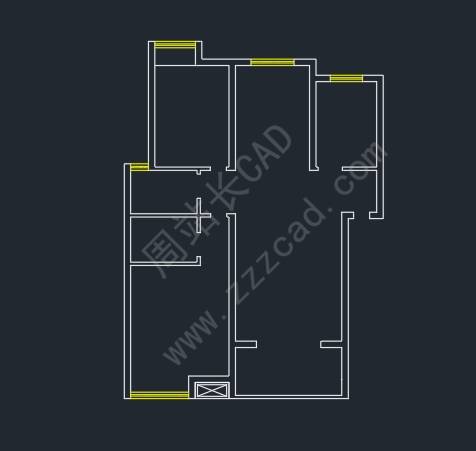

比如下面这个户型图,如何用源泉设计统计区域面积统计各个区域的面积并生成表格。

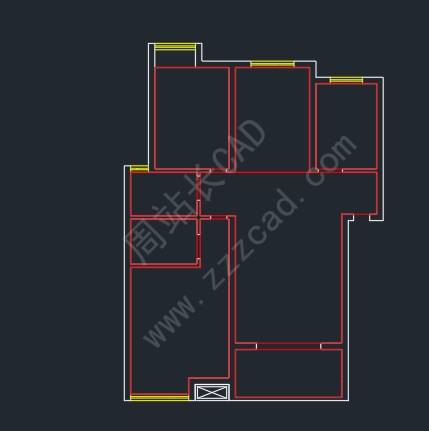

首先我们需要利用多段线将各区域封闭;

然后在各区域内写上文字;

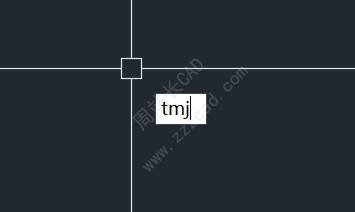

准备步骤做好之后输入tmj回车;

注:前提需要安装源泉设计插件,没有的可以下载安装一下,链接点击下载

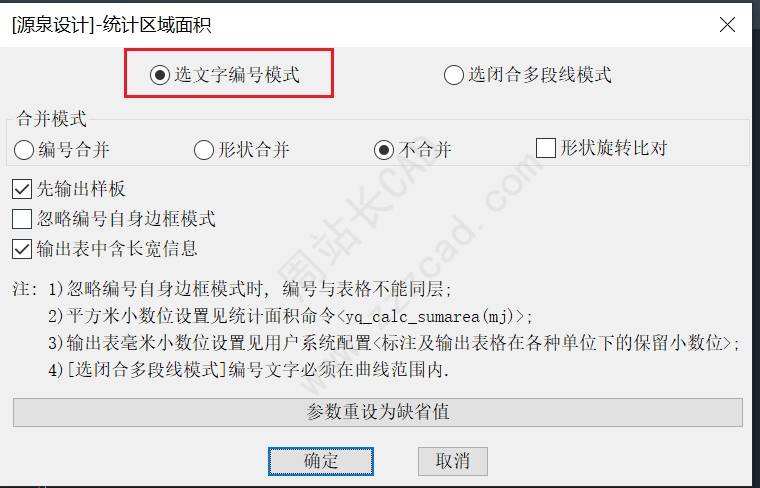

选文字编号模式;

注:如果你多段线线区域内没有文字,可选闭合多段线,但最后表格没有编号名称,建议写上。

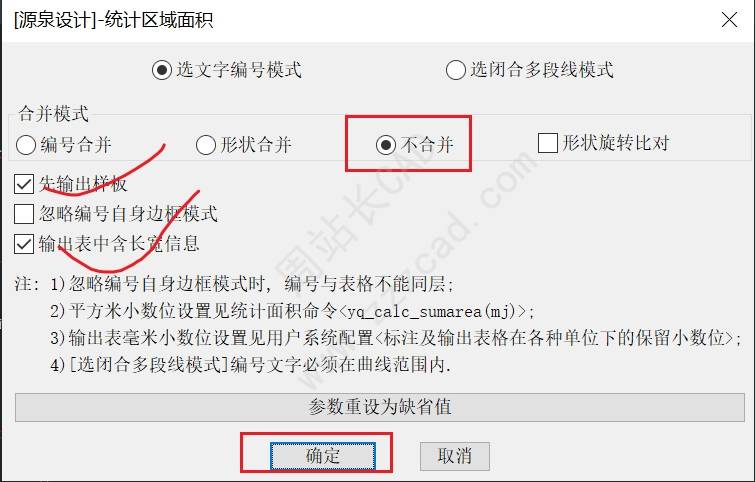

勾选不合并、先输出样板、输出表中长宽信息,点击确定;

框选对象回车,他会自动识别各区域文字;

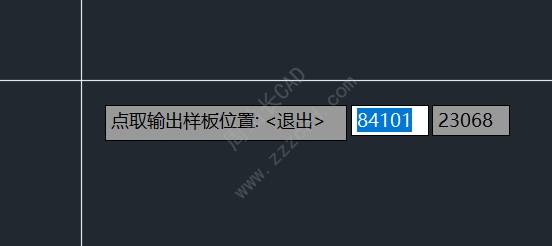

指定样板输出位置;

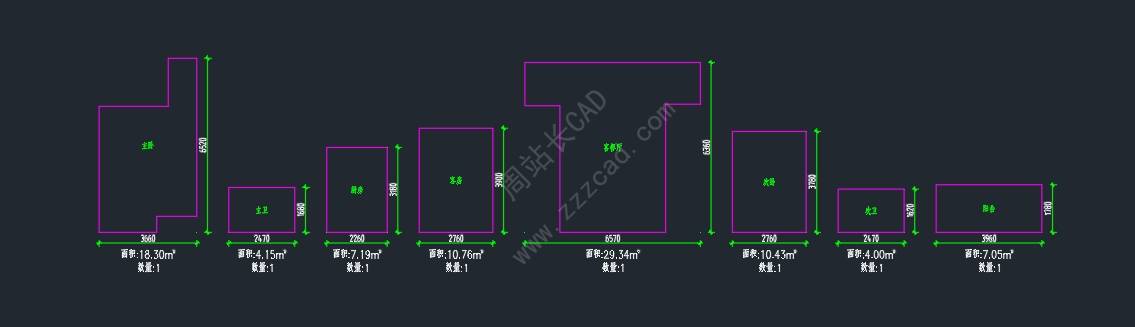

最终会输出各区域的样板;

注:如果你不需要也可以不输出。

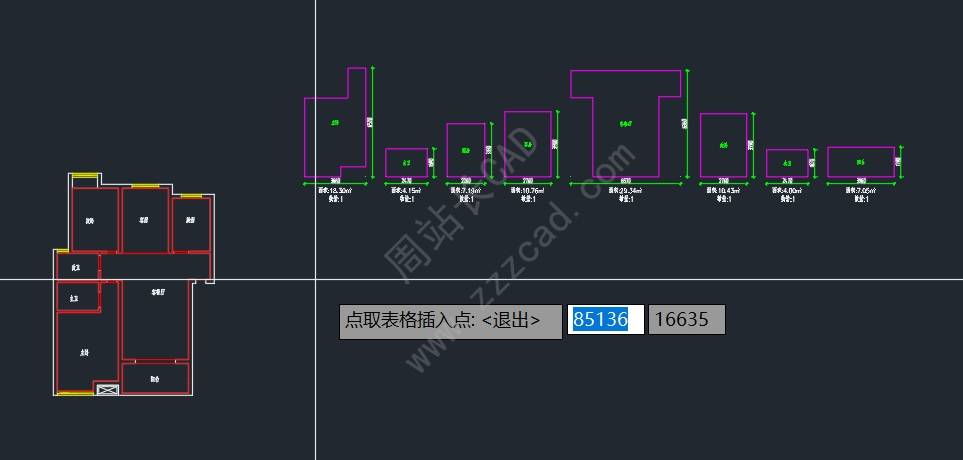

指定表格位置;

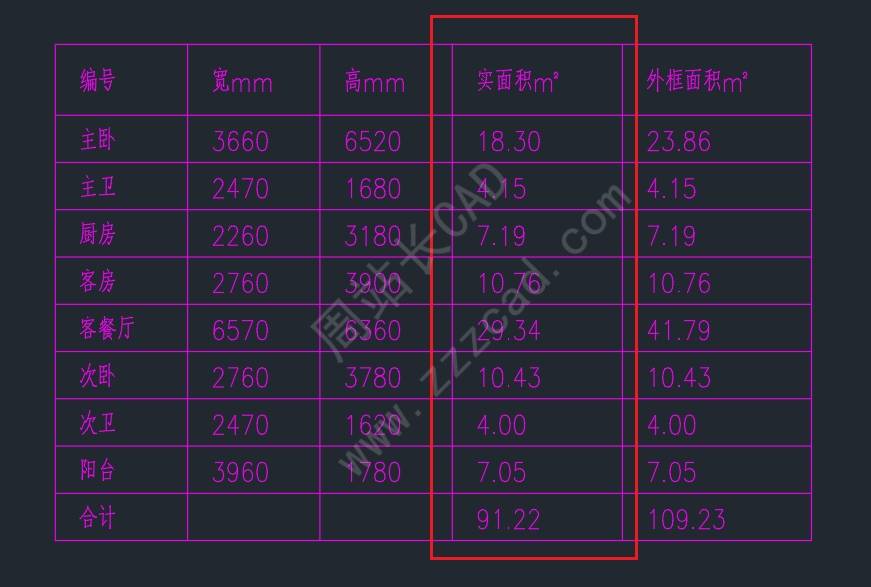

如图,实际面积及房间面积,外框是最大矩形面积;

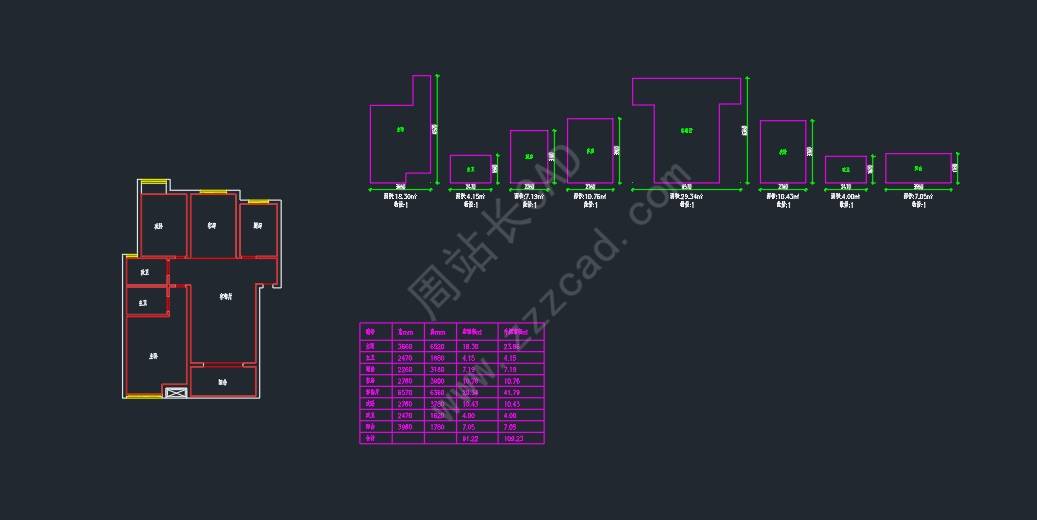

最终如图:
