源泉设计批量打印CAD图纸教程

前面分享过很多批量打印的教程,比如msteel、batchplot等,很多粉丝问我,周站长,我只安装了源泉,能分享下源泉的批量打印教程?

比如我以下图为例:

首先安装源泉设计CAD插件,链接:点击下载

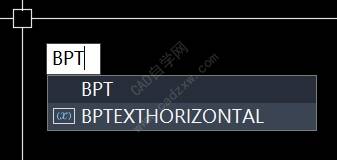

安装之后输入BPT回车;

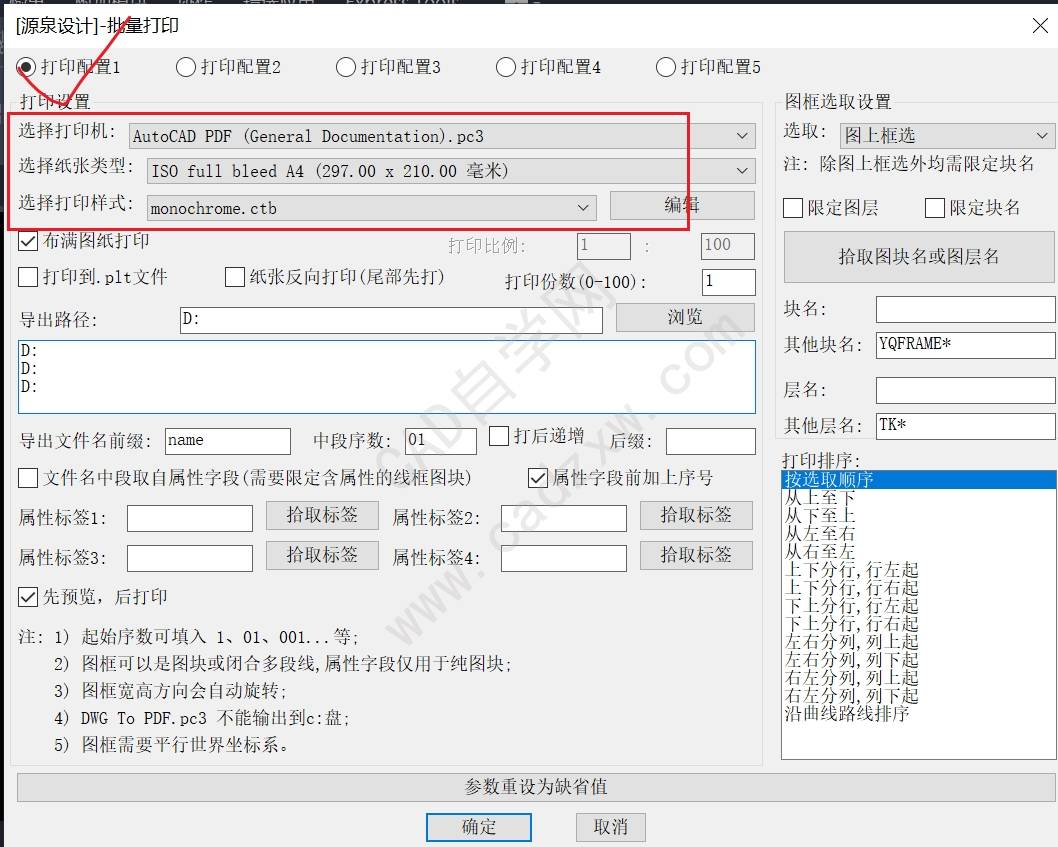

打开批量打印对话框;

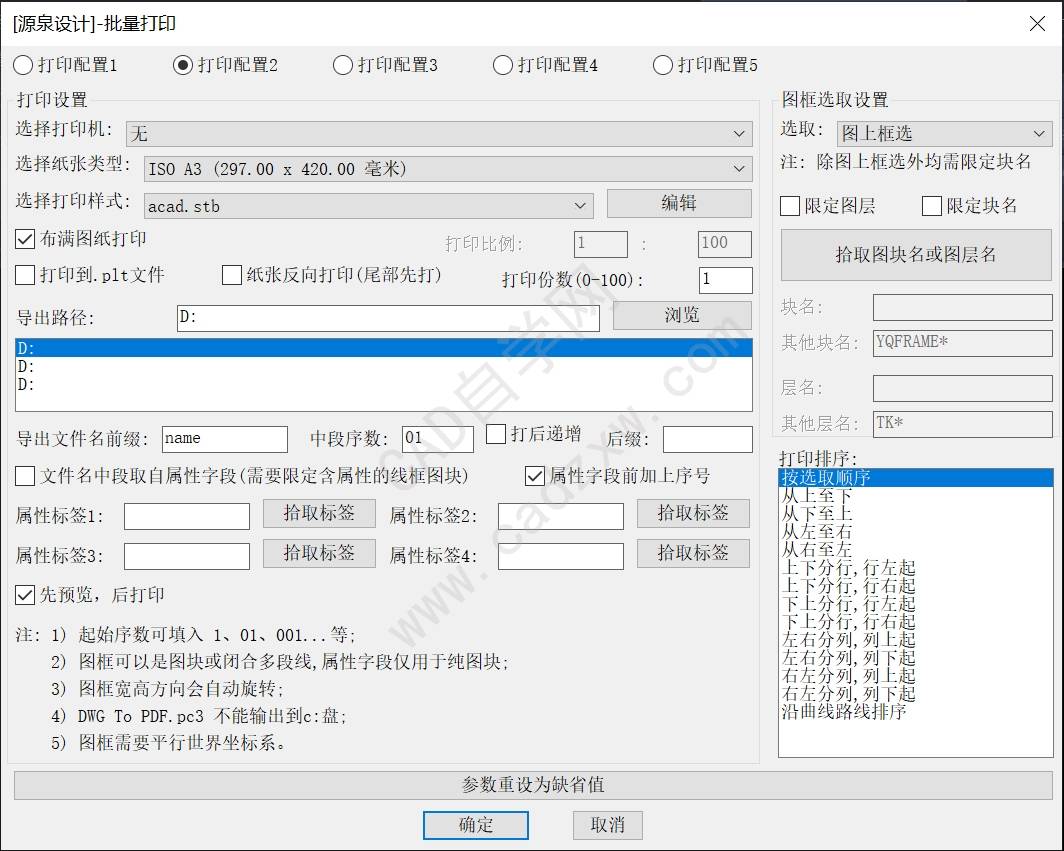

选择一个打印配置,设置打印机、纸张类型和打印样式;

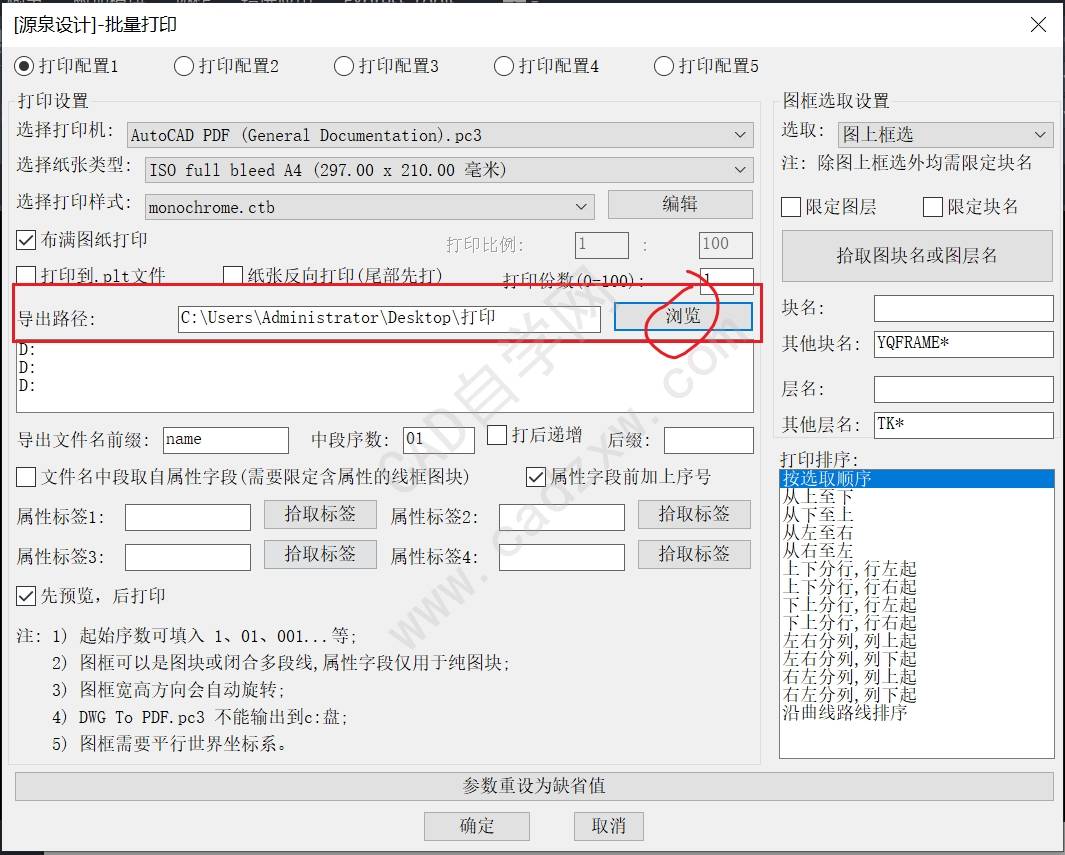

设置打印保存位置;

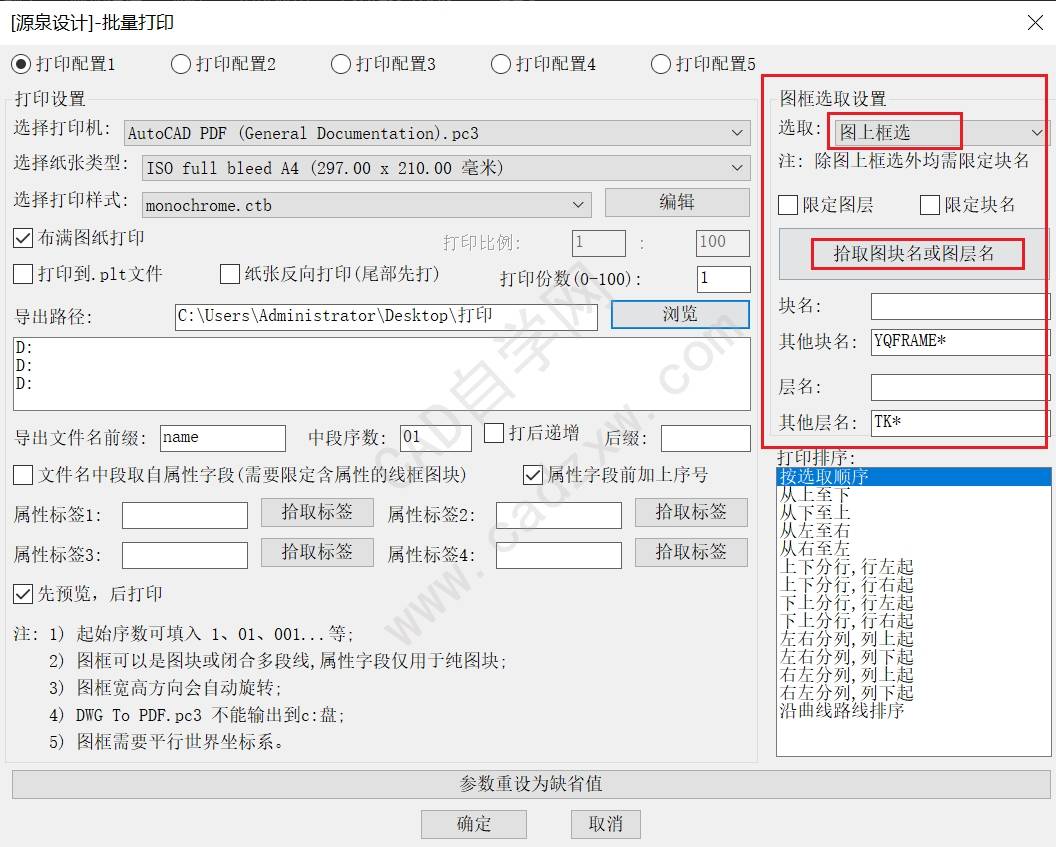

打印图框的设置,默认图上框选,然后点击拾取图块名或图层名;

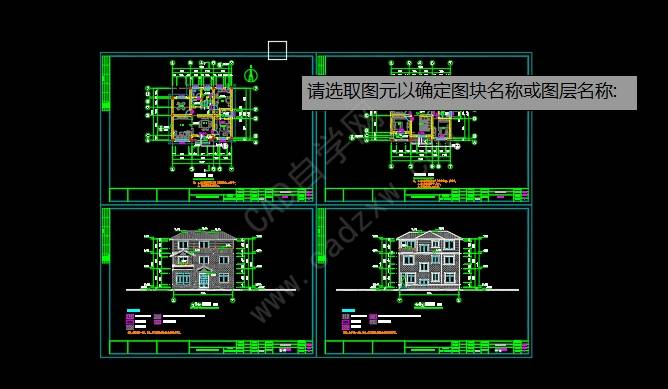

拾取图框;

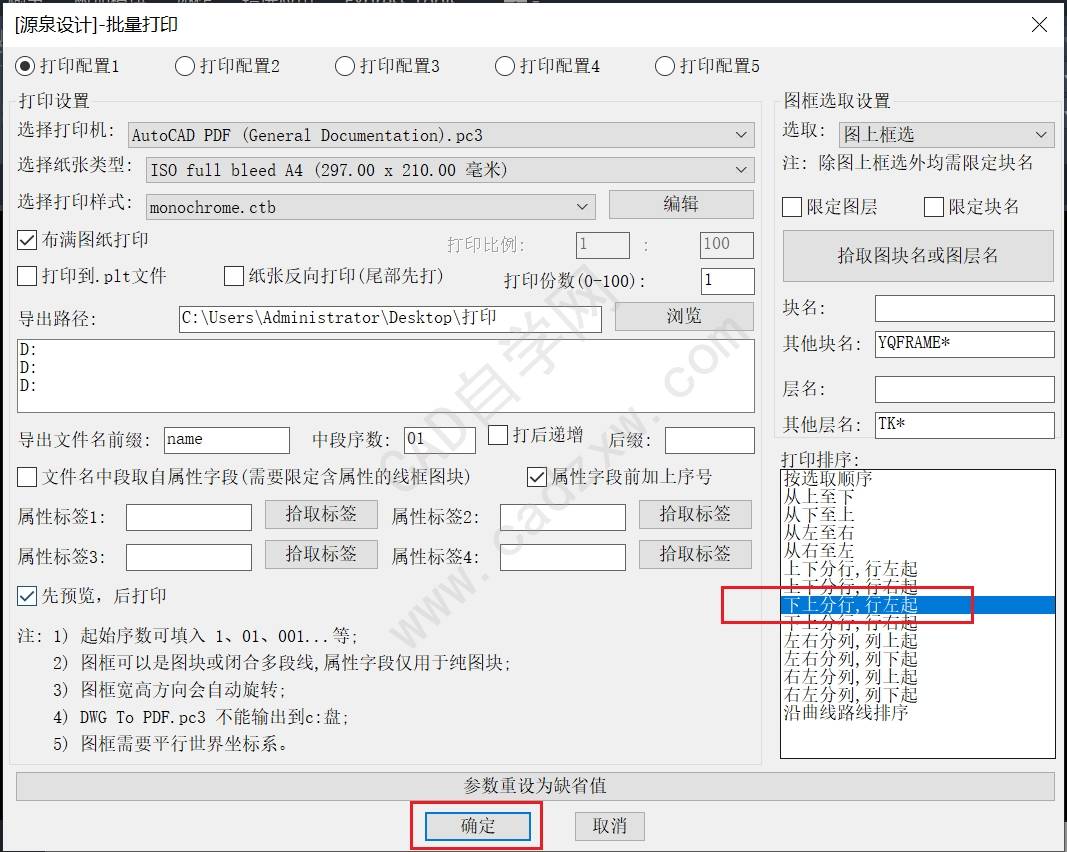

选择一下打印排序,点击确定;

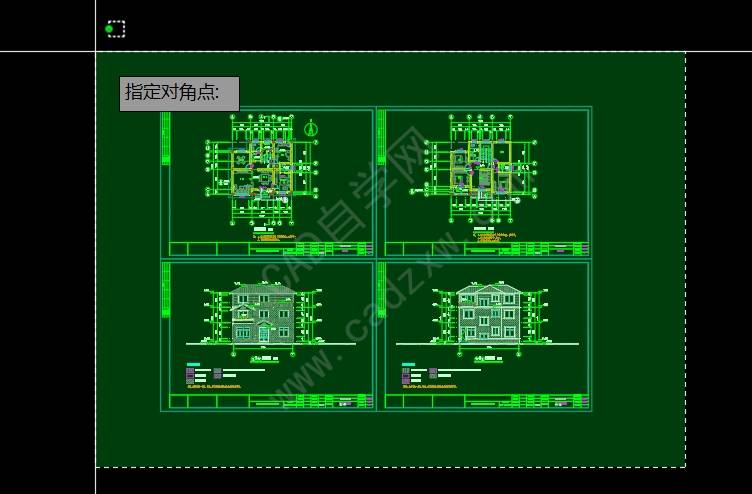

框选需要打印的图纸,回车,回车;

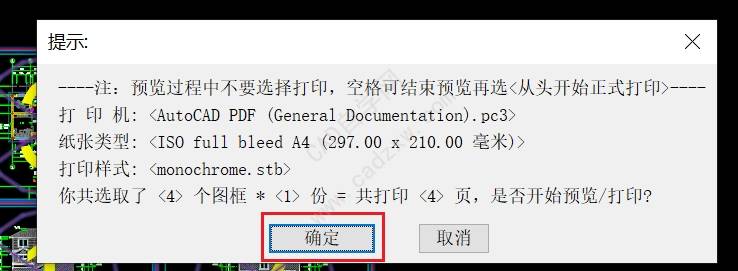

确定;

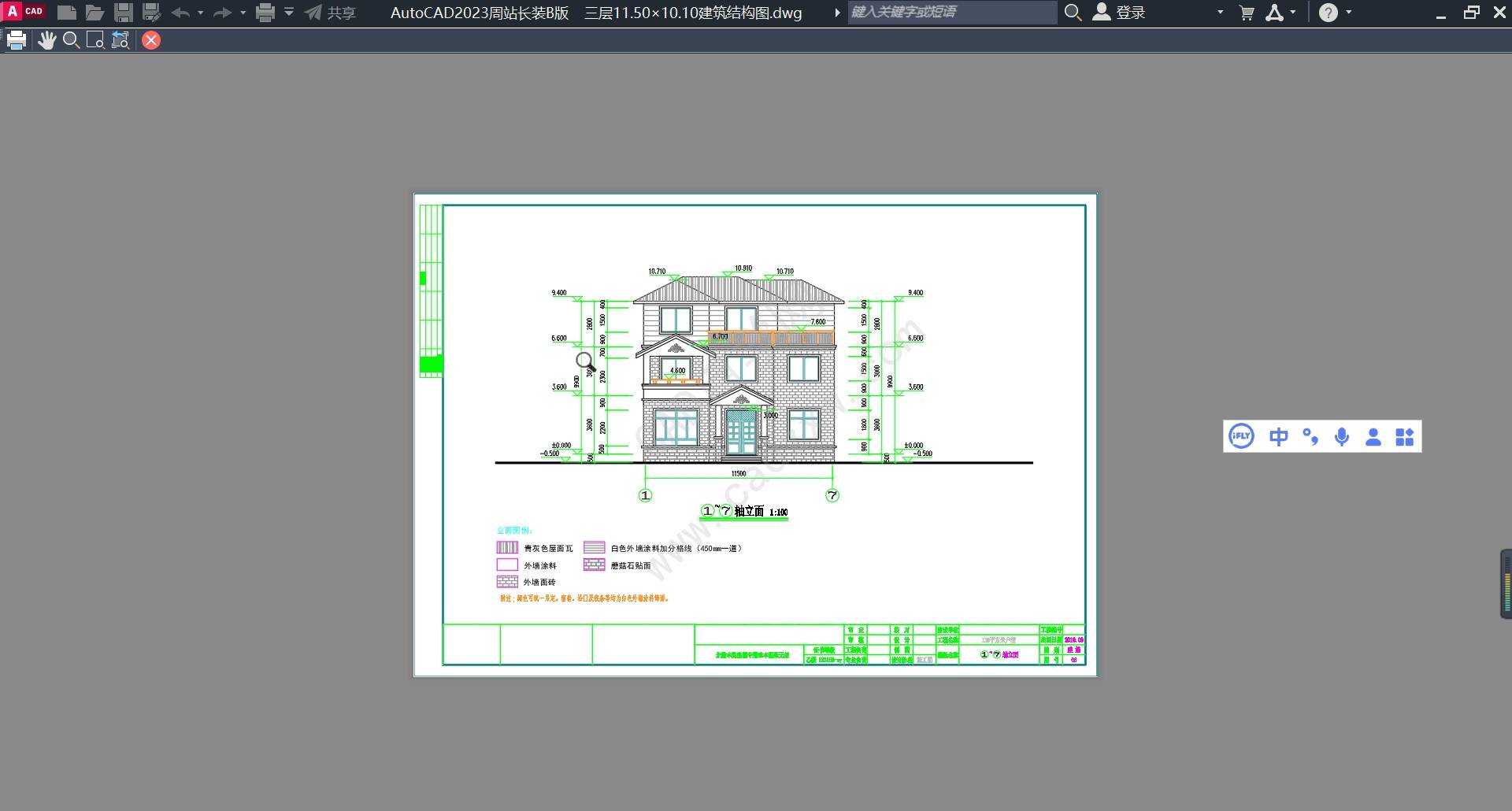

进入预览界面,如果没有问题按esc退出预览;

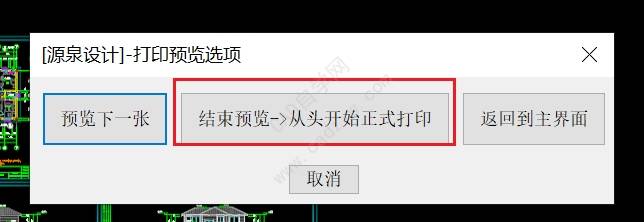

点击结束预览,从头开始打印;

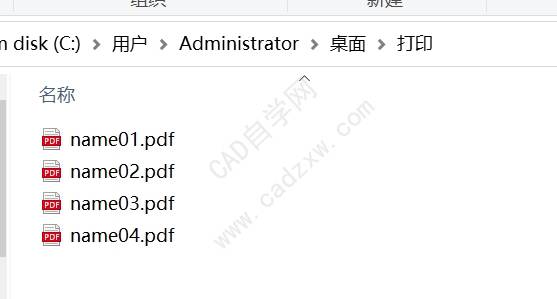

最终如图。

完,基本的打印就结束啦,后面详细介绍更深入的打印设置。
