CAD填充图案怎么标注?

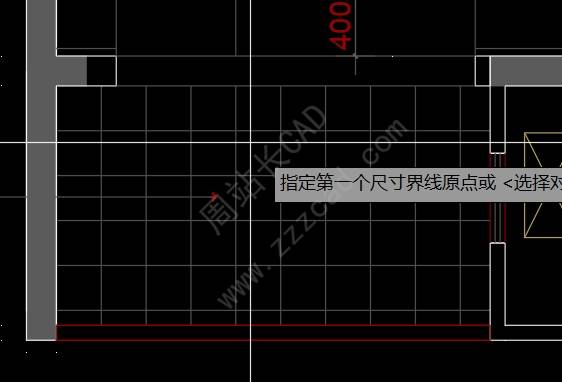

今天一位粉丝问我周站长,填充图案怎么标注?必须要分解了才能标注?比如下图这个地砖的填充,我想标注下地砖的尺寸,没法捕捉进行标注。

遇到这种情况,如果我们想标注,只需要修改一个设置即可。

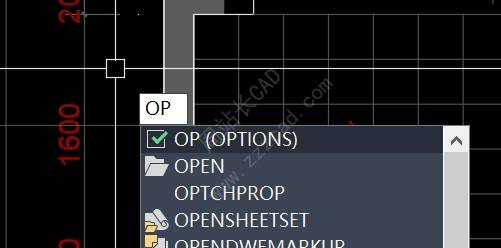

输入op回车;

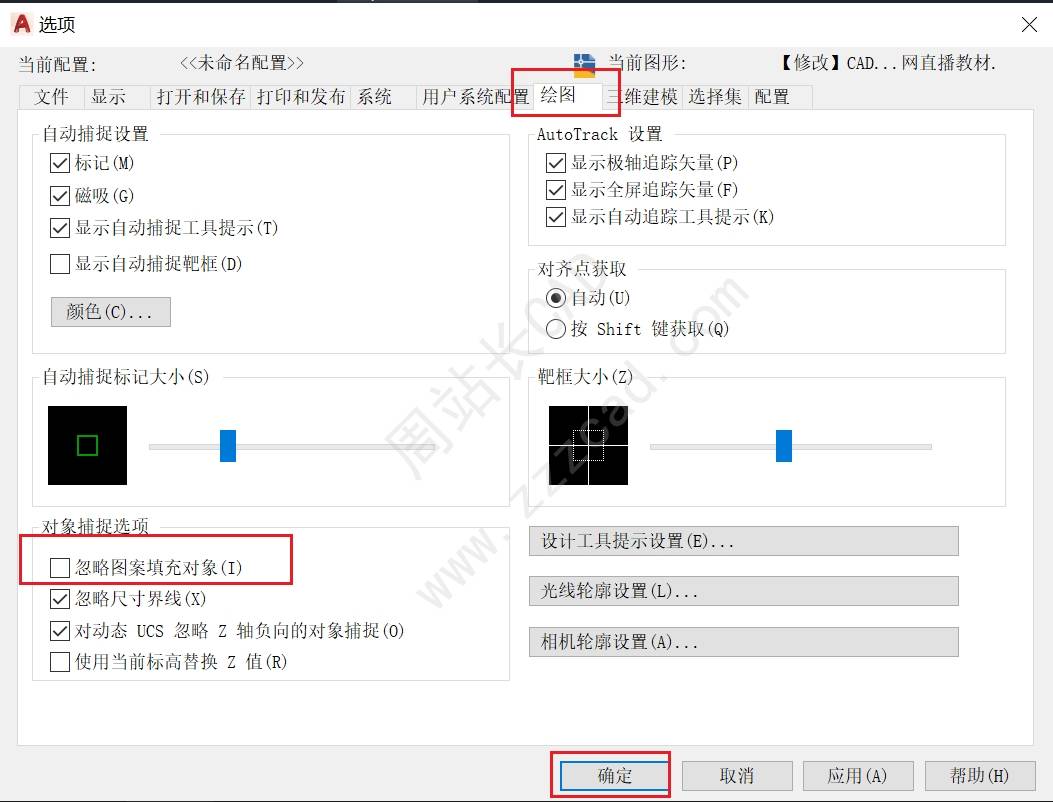

选择绘图,将忽略填充图案前的勾去掉,点击确定;

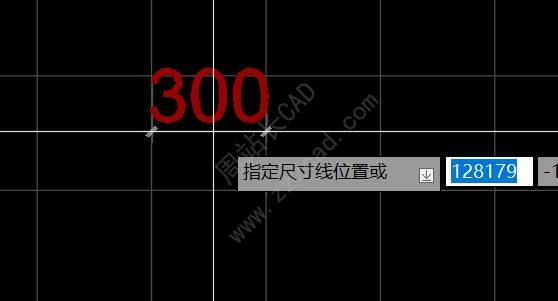

再次标注即可标注。

完,感谢阅读,希望对你有帮助。
