云线批注工具 V4.9 是由 CAD自学网周站长开发的一款 AutoCAD 图纸批注与审阅插件，集修订云线绘制、批注文字、外框引线、独立云线关联、词库管理、连续绘制、历史批注调用和表格导出于一体，适合图纸校审、问题标记、修改意见整理和审图记录汇总等场景。
1、云线绘制方式更完整：支持 XRC 手动画云线批注，也支持 ZRC 将一条或多条封闭多段线直接转换为云线批注；可选择矩形云线、多边形云线、单云线或多云线模式，以及普通、手绘两种云线样式，满足不同图纸批注需求。
2、支持只画云线和后续关联：新增 DRC 独立画云线功能，只生成修订云线，不创建批注文字、外框和引线。需要关联时可执行 CRC，连续选择多条独立云线，再统一连接到一个已有批注文字，适合先圈出多个问题位置、后集中填写修改意见。
3、云线可以重新连接批注：使用 CRC 连接后，如果原引线被删除，插件可识别这条失效关联云线，并允许重新指向其他批注文字；如果原引线仍然存在，则会阻止重复连接，避免一条云线产生混乱的重复关联。
4、新增注释性文字支持：V4.8 支持使用注释性文字样式创建批注。在模型空间或布局视口中切换注释比例时，插件可按当前比例更新批注文字，并同步刷新外框和引线，使同一批注在不同视口比例下保持合适的显示大小。直接创建在图纸空间中的批注则保持固定纸面尺寸，不受模型比例变化影响。
5、外框自动匹配并联动更新：批注外框会根据批注文字的实际宽度和高度自动匹配大小。编辑或移动批注文字、调整文字宽度、移动云线后，插件会自动重新计算外框尺寸及引线端点，使引线始终连接对应云线与批注外框。复制、粘贴、镜像或阵列批注后，也会根据对象关系重新整理关联；特殊情况下还可使用 GRC 手动刷新外框与引线。

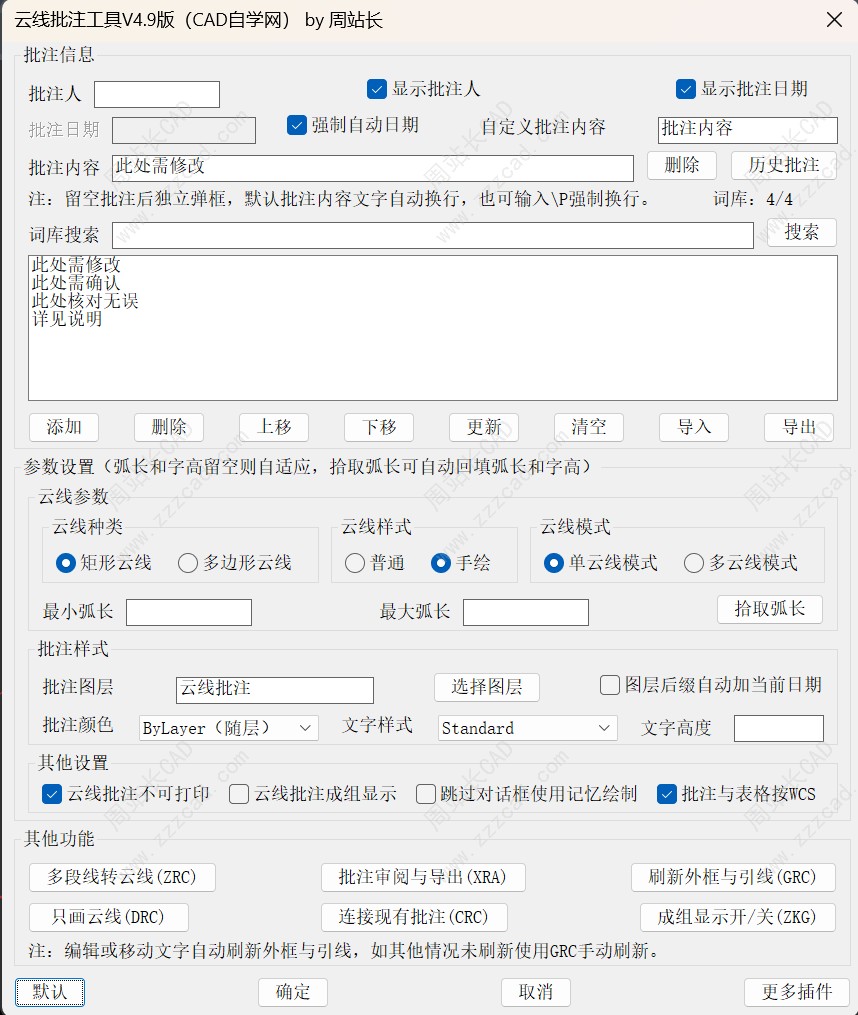

6、参数设置更完整：可自定义批注人、日期、批注内容、图层、颜色、文字样式、文字高度和云线弧长，支持真彩色、随层颜色、图层日期后缀、不可打印图层和参数长期记忆。弧长和字高可留空自适应，也可拾取已有云线，自动回填对应弧长及关联批注的文字字高。
7、支持 WCS 与当前 UCS 绘制：可选择批注、外框、矩形云线和导出表格按 WCS 方向生成，也可跟随当前 UCS 方向，适合旋转坐标系、斜向图纸和不同制图环境。
8、词库与历史批注调用更方便：内置批注内容词库，支持添加、删除、更新、搜索、上移、下移、清空以及 TXT 导入导出。批注内容后方还提供“历史批注”入口，可快速调用之前使用过的内容，减少重复输入，批注内容留空还支持独立批注内容对话框，批注更丝滑。
9、连续批注操作更顺手：支持“跳过对话框使用记忆绘制”。执行 XRC、ZRC 或 DRC 后可直接进入绘制、选择流程，输入 S 即可随时打开设置，适合大量连续审图和批量标记。
10、成组显示可随时开关：通过 ZKG 可开启或关闭云线批注的成组选择显示，方便整体选择批注或单独编辑云线、引线等对象；切换成组显示不会破坏原有批注关联。
11、审阅与导出更高效：通过 XRA 可扫描当前图纸中由本插件创建的批注，集中查看批注内容、日期和批注人，支持定位跳转及导出图纸表格。导出表格可自定义图层、文字样式、文字高度、标题和表头，方便问题汇总、审图记录整理和修改闭环跟踪。
总体来说，云线批注工具 V4.9 不只是一个绘制修订云线的小工具，而是一套覆盖“绘制云线、添加批注、关联已有批注、修改联动、集中审阅和表格导出”的 CAD 图纸校审解决方案，能够满足日常图纸审查、修改反馈、问题汇总和历史意见复用等工作需求。
注：此插件一机一码，会员和购买可最多绑定3台电脑。
试试功能适不适用
