AutoCAD Mechanical标注合并与标注插入怎么用

有时候我们标注尺寸，标注完了发现需要将两个尺寸合并标注，这种情况怎么实现？

机械版提供了标注合并的功能。

比如下面这张图；

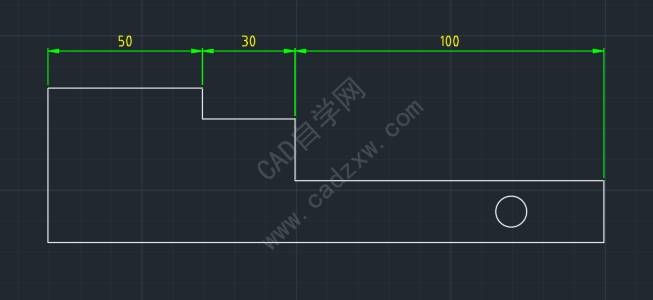

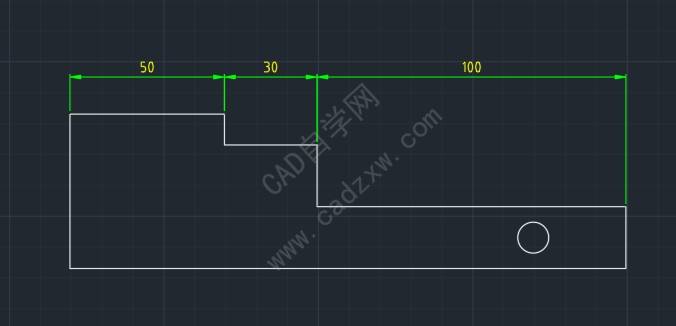

我需要将右边70和30尺寸合并，变成下图这样，怎么操作？

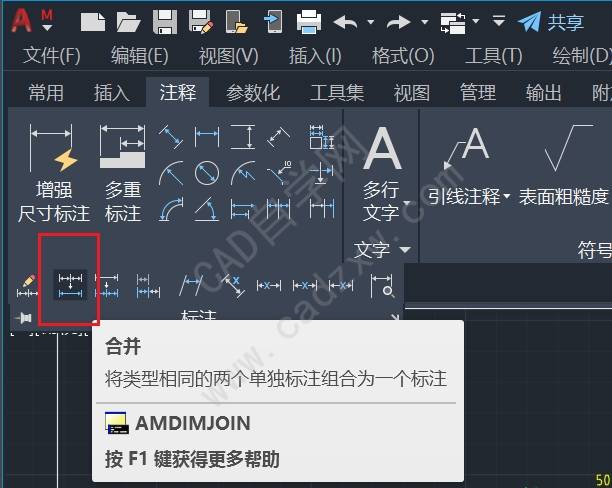

选择标注合并命令；

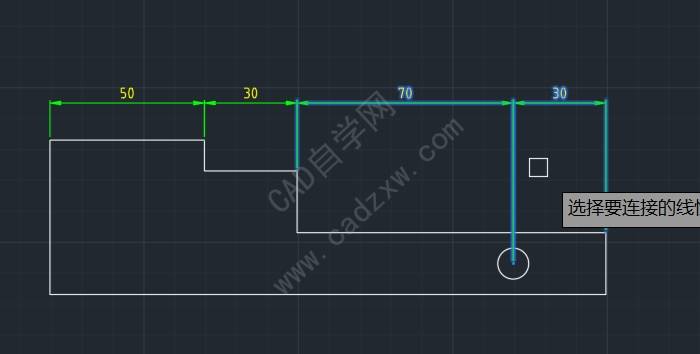

点选需要合并的尺寸；

回车即可完成；

如果你还需要拆分，可以利用标注插入；

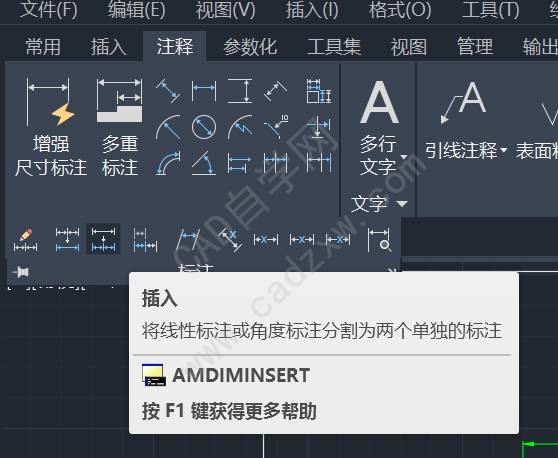

点击标注插入；

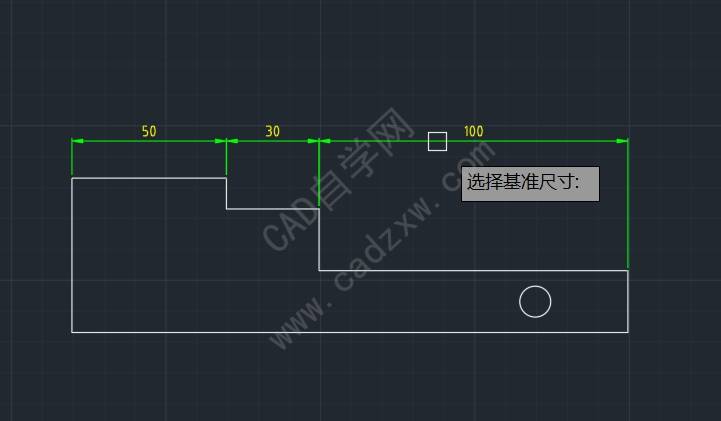

选择基准尺寸；

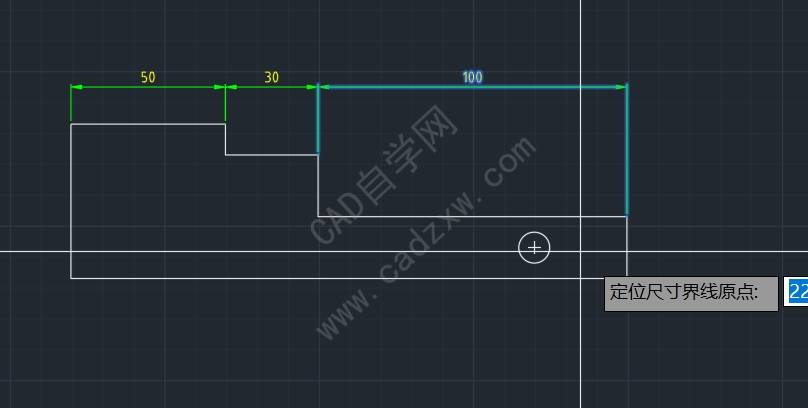

选择定位尺寸界限原点，也就是插入点；

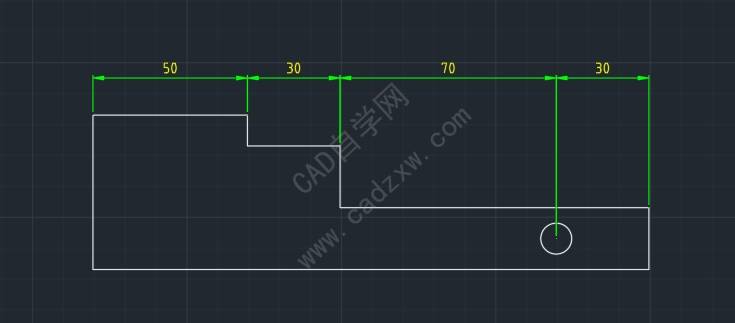

最终如图。

完，感谢阅读。
